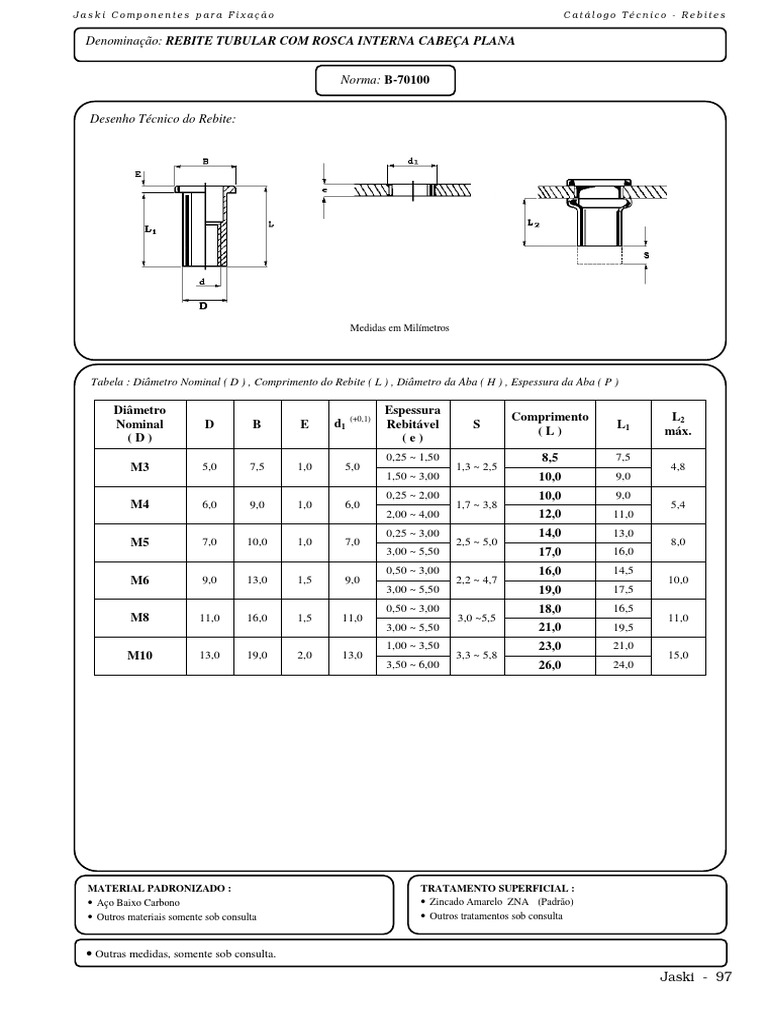

Jas k i C o mp on en tes p ara F ixaç ão Catálogo Técnico - Rebites

Denominação: REBITE TUBULAR COM ROSCA INTERNA CABEÇA PLANA

Norma: B-70100

Desenho Técnico do Rebite:

Medidas em Milímetros

Tabela : Diâmetro Nominal ( D ) , Comprimento do Rebite ( L ) , Diâmetro da Aba ( H ) , Espessura da Aba ( P )

Diâmetro Espessura
(+0,1) Comprimento L2
Nominal D B E d1 Rebitável S L1
(L) máx.
(D) (e)
0,25 ~ 1,50 8,5 7,5
M3 5,0 7,5 1,0 5,0 1,3 ~ 2,5 4,8
1,50 ~ 3,00 10,0 9,0
0,25 ~ 2,00 10,0 9,0
M4 6,0 9,0 1,0 6,0 1,7 ~ 3,8 5,4
2,00 ~ 4,00 12,0 11,0
0,25 ~ 3,00 14,0 13,0
M5 7,0 10,0 1,0 7,0 2,5 ~ 5,0 8,0
3,00 ~ 5,50 17,0 16,0
0,50 ~ 3,00 16,0 14,5
M6 9,0 13,0 1,5 9,0 2,2 ~ 4,7 10,0
3,00 ~ 5,50 19,0 17,5
0,50 ~ 3,00 18,0 16,5
M8 11,0 16,0 1,5 11,0 3,0 ~5,5 11,0
3,00 ~ 5,50 21,0 19,5
1,00 ~ 3,50 23,0 21,0
M10 13,0 19,0 2,0 13,0 3,3 ~ 5,8 15,0
3,50 ~ 6,00 26,0 24,0

MATERIAL PADRONIZADO : TRATAMENTO SUPERFICIAL :

• Aço Baixo Carbono • Zincado Amarelo ZNA (Padrão)
• Outros materiais somente sob consulta • Outros tratamentos sob consulta

• Outras medidas, somente sob consulta.
