CURSO DE

ELETRÔNICA
, BÁSICA
RADIO E TV
INSTITUTO UNIVERSAL BRASILEIRO

3º PASSO A PASSO
MULTÍMETRO
(1ª PARTE)

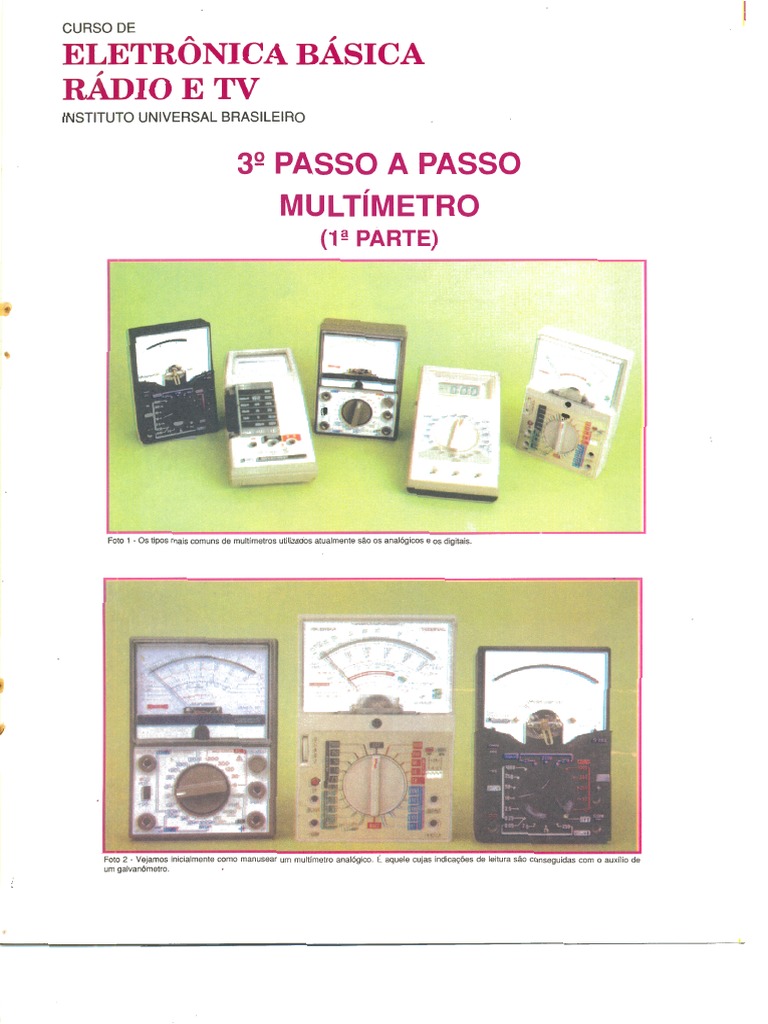

Foto 1 - Os tipos mais comuns de multímetros utilizados atual mente são os analógicos e os digitais.

Foto 2 - Vejamos inicialmente como manusear um multímetro analógico. É aquele cujas indicações de leitura são conseguidas com o auxilio de
um galvanômetro.
 CHAVE
INVERS
DE
POLARI

Foto 3 - Observe na foto as principais partes do multímetro utilizado nesta seqüência.

2
 Faixa de medida Usaracsca.Ja Multiplicar por Unidade
120mV 2· (12) X 10 mv
1.2V
3V ••( 12)
: 30)
><0.1
XO.l
V
V
uv ( 12) X1 V
DC V 30V
120V
"•• ( 30)
( 12)
XI
X 10
V
V
300V
···v
30µA
.• (
2 l 30J
~~ ~ X 10
x onn
XI
V
V
µA
3mA 2 ( 30) XO. l mA
DC A 30mA
300':~
•
2
·•' '",
(30)
( 30)
XI
X 10
XI
mA
mA
.
• '")
OV XI
30V (30) XI ~
AC V 120V 2 ( 12) XIO V
300V
,.nny •
2
(30)
1•
x10
x onn
V
V
KXI 1 XI e
Rx 100 1 )( 100 e
" R>< lk 1 XI •o
RX lnk 1 x•n •e
XI t

.'•• .:
TEMP Rx 100
X 10 mA
~
KXI
)
'.'.~
L 1 R><IOO )( 100
ax • X 10
KXI X1 V

...
LV R>< 100
Rxlk
R>< 100
A1.;0v 7l
: { õ)
4 (o)
6(0-500)
lu- +
XI
X
XI
X1 dB
V
V

, ~< ! ~~= !=! ~ ~=

dB ACSOV XI
•r ····ua

Foto 4 - Na sua parte interna o multímetro, geralmente, possui: A - fusfvel de proteção; B - placa com o circuito do TABELA 1
multfmetro; e - contatos da chave seletora impressos na placa; D - suporte dos contatos móveis da chave seletora; E -
galvanômetro; F - pilhas para as escalas baixas de resistências; G - bateria para escala X 1OK de resistência; H -
capacitor de desacoplamento.
~~~~~~~~~~~~~~~~~~~~-

. ..1!;. '.,;. ·• - - -

---- - - - -

_ PONTEl ~O,

Foto 5 - O ponteiro, preso à bobina móvel do Foto 6 - Detalhes ressaltando as partes mecânicas que
galvanômetro, percorre as escalas graduadas, compõem o galvanômetro do multímetro.
obedecendo a um mecanismo eletromagnético, dando-lhe
condições de posicionar-se em ângulo proporcional à
intensidade da corrente que circula pela bobina (isto será
visto, com maiores detalhes, numa aula futura).

ESCALA3
ESCÂLA4

· ESCAl!Á~
Êsc~lAs

333 O/ DC

Foto 7 - Observe que a chapa graduada deste multímetro possui 7 escalas, cada qual utilizada para um determinado tipo de leitura (ver tabela I ). Possui também um espelho posicionado
estrategicamente, permitindo ao operador não cometer erros durante a leitura. Possíveis erros são indicados pelo "reflexo" do ponteiro no espelho.

3
Foto a - A fim de proteger o seu delicado mecanismo de
medição, o aparelho apresenta, na sua parte dianteira
superior, uma tampa acrílica transparente, a qual possui
um Knob com fenda permitindo efetuar o ajuste de O V
(zero volt) ...
Foto 11 - Quando devidamente ajustado o ponteiro deverá
estar na posição indicada pela foto. O ajuste deve ser
feito para que se obtenha uma medição sem erros da
medição feita.
Foto 14 - ... deste encaixe no qual deverá ser colocado o
pino da ponta de prova vermelha. Não se esqueça desse
detalhe pois, para medidas polarizadas, a cor vermelha
representa a entrada positiva do instrumento.
Foto 9 - ... através de um pino fixo na parte posterior do
Knob, que atua diretamente sobre os contrabalanços do
galvanômetro.
Foto 12 - Passaremos agora a mostrar os elementos que
selecionam as funções desejadas pelo aluno para a
análise de defeitos em circuitos eletrônicos . Tais
elementos encontram-se no painel do instrumento.
Foto 15 - Outro borne , que merece nossa atenção, é
aquele indicado com o sinal "-" e abreviatura "com", como
vemos na foto. A abreviatura indica que a ponta de prova,
conectada a este borne, é comum a todas as medições.
Esta entrada também é chamada de negativa, o que
explica o sinal"-".
4
Foto 1O - Tal ajuste se faz necessário sempre que o
aparelho, quando não estiver em uso, apresentar seu
ponteiro acima do valor de O V, tomando-se a escala B
como base para esta referência.
Foto 13 - Comecemos pelos bornes do multímetro nos
quais devem ser encaixadas as pontas de prova. No
primeiro borne estão escritos o sinal de "+" e a letra " p",
servindo para identificar a função ...
Foto 16 - Não esquecer portanto de, sempre , conectar a
ponta de prova preta (negativa} ao mencionado borne. A
partir deste momento utilizaremos a padronização de
cores para indicar as polaridades . LEMBRE-SE
SEMPRE: o positivo é representado pela cor vermelha; a
cor preta representa o negativo, comum ou terra.
Foto 17 - O borne , que aparece em destaque na foto, e
que apresenta a Inscrição "+6A", deverá ser empregado
sempre que se fizer necessário efetuar medições de
correntes elevadas. Nele ...
Foto 20 - Similarmente aos casos anteriores, neste borne
deverá ser Inserido o pino da ponta de prova positiva.
Esta entrada será utlllzada, como veremos, sempre que
se fizer necessário efetuar-se medições de nfveis de
sinais.
Foto 23 - Havendo necessidade de efetuar-se leitura de
até 30 V, em tensões alternadas, ajustar a chave seletora
para a posição 30 ACV , quando então emprega-se a
escala 2 para obter-se a leitura do valor medido.
Foto 18 - ... deverá ser inserido o pino da ponta de prova
positiva. DETALHE : a ponta vermelha sempre será
conectada ao borne relacionado à medição que se deseja
efetuar; já a ponta de prova negativa (preta) deverá ser
conectada ao "com", seja qual for a grandeza a ser
medida.
Foto 21 - Observar que entre os dois bornes ("com" e
.,, 'OUTPUT") está alojada a chave"+ DC/- DC', a qual é
responsá.vel pela Inversão de polaridade do galvanômetro,
recurso útil para a medição de tensões e correntes
negativas.
Foto 24 - Se o valor da tensão a ser medido não
ultrapassar 120 V alternados, colocar a chave na função
120 ACV e efetuar a leitura através da escala 2.
Contrariamente às leituras anteriores , o resultado obtido
não representa o valor da tensão , mas apenas um décimo
delas. Para obter o valor real da tensão medida,
multiJJl'.car o resultado por 1O.
Foto 19 - Temos, por fim o borne denominado de entrada
de "OUT PUT", no qual encontra-se conectado,
internamente, o capacltor de desacoplamento, indicado
anteriormente na foto 4.
Foto 22 - Para efetuar-se medições de tensões alternadas
de valores compreendidos entre O (zero) e 6 volts, coloca-
se a chave seletora na posição de 6 ACV e efetua-se a
leitura com auxílio da escala 3,conforme indicado.
Foto 25 - Se a tensão alternada for superior ao valor
anterior, porém inferior a 300 V, posicionar a chave para
função 300 ACV e efetuar a leitura com auxílio da escala
2, quando então a leitura obtida deverá ser multiplicada
por 1O, como no caso anterior, para obtenção do valor real
medido.
Foto 26 - Caso a tensão alternada a ser medida
ultrapassar o valor de 300 V, mantendo-se inferior ao
limite de 1.200 V, mudar a chave para a posição 1.200
ACV . Normalmente utilizar a escala 2 para efetuar a
leitura, porém a indicação obtida, desta vez, deverá ser
multiplicada por 100.
Foto 29 - Veja um exemplo de leitura ' desconfortável' ,
devida a má escolha da escala. Quando o valor da tensão
a ser medida está próximo ao do valor de fundo de escala
(máxima tensão permlssfvel em uma determinada
escala) , o ponteiro posiciona-se multo próximo ao fim da
escala, dificultando a leitura.
Foto 31 - ATENÇÃO - Toda vez que você for alterar a
posição da chave seletora , ao efetuar medições, é
aconselhável antes retirar as pontas de prova do circuita
em teste , evitando assim danificar o Instrumento de
medição ...
Foto 27 - Quando a tensão alternada a ser medida for de Foto 28 - Procedendo como foi descrito no passo anterior,
valor desconhecido, posicionar a chave seletora na faixa será possível obter-se uma indicação que permita
de maior alcance (1 .200 ACV) . Este procedimento selecionar a escala, de forma a ter-se uma indicação mais
possibilita ter-se uma idéia do valor da tensão. Isso virá "confortável".
prevenir que, acidentalmente, seja aplicada ao aparelho
tensão de valor maior que o suportável pelo instrumento
quando em outra escala.
Foto 30 - Um outro exemplo de medição de tensão ACV desconhecida: escolhe-se a faixa de 300 volts; tratando-se de
uma fonte a transformador, é sabido que a mesma dificilmente apresentará tensões que ultrapassem esse valor.
Foto 32 - ... apenas reiniciando a leitura após certificar-se que a chave está corretamente posicionada em uma escala que
apresente valor máximo superior ao da tensão a ser medida.
6
Foto 33 - Nesta posição, o multímetro permitirá efetuar
leituras de tensões até 120 milivolts, quando então deve-
sa empregar a escala 2 para efetuar-se a leitura,
multiplicando-se o valor obtido por 1O, sendo o resultado
dado em milivolts.
Foto 36 - Caso a tensão a ser medida não ultrapasse o
valor de 12 V, utilizar a posição 12 OCV. Ao efetuar-se
leituras com a chave nesta posição, empregar novamente
a escala 2. Porém, contrariamente aos casos anteriores,
a indicação obtida corresponde ao valor da tensão, não
sendo necessário realizar-se conversões.
Foto 39 - Quando na posição 300 OCV, o multímetro
possibilita efetuar leituras de tensões de até 300 V. O
valor medido é obtido multiplicando-se por 1O a indicação
fornecida na escala 2.
Foto 34 - Posicionando-se a chave seletora para 1 ,2
OCV, obtém-se leituras de tensões contínuas de, no
máximo, 1,2 V. Para isto deve-se fazer uso da escala 2,
multiplicando-se o valor obtido por 0, 1. Tem-se assim,
então, o valor em volts.
Foto 37 - Na posição 30 VOC, o aluno pode efetuar
medições de tensões até o valor máximo de 30 V,
devendo então empregar, para uma leitura direta do valor
medido, a escala 2.
Foto 40 - Finalmente, temos a maior faixa para medições
de tensões contínuas: a 1.200 OCV, a qual possibilita
efetuar leituras com valores até 1.200 V. O valor medido
deve ser lido na escala 2, sendo então multiplicada por
100 a indicação obtida.
7
Foto 35 - Para tensões de valores até 3 V, pode-se
empregar a posição 3 voe. quando então será utilizada a
escala 2. A indicação obtida deverá ser multiplicada por
0, 1, quando então teremos o valor da tensão medida.
Foto 38 - Selecionando a posição 120 OCV, o aluno terá
oportunidade de efetuar medidas de tensões de até 120
V, o valor medido é encontrado multiplicando-se por 1O a
indicação obtida na escala 2
Foto 41 - Mostramos, agora, um exemplo típico de
emprego da faixa 3 OCV. O aluno, toda vez que for
efetuar medições de tensões contínuas, deve ficar muito
atento quanto às polaridades da fonte (ou pilhas) e do
aparelho de teste.
Foto 42 - Conjuntos de pilhas, baterias e até mesmo Foto 43 - Processo semelhante deve ser empregado para a constatação da existência ou não de curto-circuitos em
fontes podem ser analisadas quanto ao seu estado de aparelhos, fato que é comprovado pela redução da tensão fornecida pela fonte ao ligar-se o circuito em teste.
funcionamento. A maneira mais eficaz de efetuar-se tal
teste é comparando o valor nominal da fonte com a
indicação obtida.

Foto 44 - Nesta foto a leitura obtida no exemplo anterior. Foto 45 - Outro exemplo de emprego da medição de tensões continuas, consiste na verificação das tensões de
O ponteiro indica, na escala 2, o número 6; a chave polarização dos transistores em relação ao terra, conforme demonstra a foto. Observe que o multlmetro apresenta a
seletora está posicionada em 12 DCV. Conclui-se que a indicação de aproximadamente 5,3 V ...
alimentação do rádio em teste é de 6 V; portanto, o
mesmo não apresenta curto na linha de alimentação, pois
a tensão manteve-se estável.

Foto 46 - ... no emissor do transistor T33, como vemos na Foto 47 - Pode-se também, por intermédio da medição de tensões, averiguar-se o estado dos semicondutores do circuito
foto. Apenas a título de curiosidade informamos que, em teste, como mostra a foto.
neste ponto, a tensão que espera-se encontrar é
justamente a obtida nesta medição. Isto o aluno poderá
constatar no decorrer do curso.

8
Foto 48 - Aqui destacamos o ponto de teste referente à
foto anterior, ou seja: estamos medindo o VBE (tensão
entre base e emissor) do transistor T33 ...
Foto 49 - .. . tendo sido encontrado 0,42 V, como pode ser
constatado. IMPORTANTE: como se indica nesta
seqüência de fotos , pode-se efetuar medições não
referenciadas ao terra.
Foto 50 · Caso a tensão medida seja negativa em relação
ao referencial ou ao terra, utiliza-se a chave "+DC/-DC", a
qual Inverte a polarização das ligações do galvanômetro,
impedindo assim que seu ponteiro deflexione em sentido
contrário, visto que ...

Foto 51 - ... a ponta de prova preta deve sempre ser conectada ao terra do circuito. Observe que o ponteiro, após a Foto 52 • ... obtida da medida de VBE de um transistor
mudança da chave para a posição "·DC", ocorre normalmente, apesar de tratar-se de uma tensão negativa ... PNP; como o aluno terá oportunidade de ver, no
momento adequado, os transistores PNP necessitam de
tensões negativas em suas bases para operarem
normalmente.

Foto 53 • As tensões de polarização de transistores, e as demais tensões existentes em um determinado circuito podem Foto 54 • ... a qual atinge o coletor de T31 por Intermédio
ser medidas, visando a localização de defeitos. No exemplo ilustrado encontramos uma tensão de aproximadamente 5,3 do reslstor R36 ; caso um destes dois componentes
V,. .. estivesse danificado, esta tensão sofreria modificação de
valor.

9
Foto 55 - A constatação da integridade de um determinado componente em um circuito pode ser feita através da medição Foto 56 - Nesta foto enfocamos a maneira correta de
da DDP entre seus terminais. Como exemplo, mostramos a queda da tensão causada por R36. medir-se a queda de tensão ocasionada por um resistor
(o citado R36).

Foto 57 - Passemos agora à medida de corrente.
Observar que a posição "120 mV" também apresenta a
função "30 µA" , empregada por efetuar-se medições de
correntes cujos valores não ultrapassem o limite de
30 µA . Para esta função utiliza-se a escala 2 e efetua-se
a leitura de maneira direta.
Foto 58 - A posição "3 mDCA" permite a medição de Foto 59 - Para a posição "30 mDCA", que permite a
correntes contínuas de até 3 mA. A leitura deverá ser feita leitura de correntes até 30 mA, também emprega-se a
na escala 2, multiplicando-se a indicação obtida por 0,1. escala 2. A leitura obtida deverá ser considerada como
sendo equivalente ao valor real da corrente.

Foto 60 - A chave seletora estando posicionada na
indicação "300 mA/6 A", possibilita estas medições: 11)
Correntes de até 300 mA- a ponta da prova vermelha
deverá estar inserida no borne positivo; 21) - Correntes
até 6 A - inserir a ponta de prova no respectivo borne.
Utiliza-se para leitura a escala 3.
Foto 61 - Para a medição de CC, inserir o instrumento em
série com o aparelho em teste, diferentemente das
medições de tensões, onde o multímetro é conectado em
paralelo, com o aparelho (ou componente) em medição.
Caso seja desconhecido o valor da corrente a ser
medida ...
Foto El2 - .. . deve-se escolher uma escala alta para ter-se
idéia sobre o valor a ser medido. Após isto desconectar a
(s) ponta(s) de prova do circuito, selecionar a faixa mais
adequada e .. .

10

Foto 63 · .. . efetuar uma leitura mais "confortável", como vemos na foto ...
Foto 65 · Quanto aos testes e medições envolvendo as
resistências , a primeira faixa relativa a tais medições é a
"x1", permitindo leituras de resistências até 3 Kohm. Na
sua leitura emprega-se a escala 1 e multiplica-se o valor
obtido por 1.
Foto 68 · A última posição é a x1 OK . O valor lido na
escala 1 deve ser multiplicado por 10.000 (x1 OK) . Nesta
posição, a leitura máxima que pode ser obtida é de 30
M!J.
\
Foto 66 ·A segunda posição da chave seletora para
medidas de resistência é a "x100", sendo que o valor lido
na escala 1 deverá ser multiplicado por 100 (x100) , a fim
de se obter o valor real da medida, desde que esta seja
inferior a 300 KQ .
Foto 69 · t necessário ainda conhecermos a função do
botão O Q ADJ, o qual efetua o ajuste de O ohm. Ele
efetua um ajuste fino, de forma que, ao mudar-se a
posição da chave nas posições de resistência, se faça
uma leitura correta da resistência medida.
Foto 64 · ... onde foi obtido o valor de 9 mA, como pode
ser constatado .
Foto 67 • Outra posição é a x1 K. O valor lido na escala 1
deverá ser multiplicado por 1.000 para que seja obtido o
valor da resistência. Nesta faixa , o valor máximo que
pode ser medido é de 3 MQ.
Foto 70 · Exemplificando o que foi exposto a respeito da
medição de resistências, iremos agora efetuar a medição
do resistor de 330 !J. Visto na foto.
Foto 71 - Como o resistor a ser medido é de baixo valor,
posicionamos a chave seletora em x1. Com as pontas de
prova curto-circuitadas fazemos o ajuste de O Q, quando
então o ponteiro deverá posicionar-se exatamente em
cima do algarismo zero da escala 1.
Foto 74 - Torna-se fácil a leitura deste reslstor na posição
x100, pois cada traço (divisão) da escala corresponde a
1oo o (Isto no Inicio da escala). Como o reslstor é de
330 O, o ponteiro deverá estar posicionado pouco após o
terceiro traço da escala 1, considerando-se que a
contagem se Inicia a partir do zero.
Foto 77 - Para se efetuar a medição de potenciómetros,
deve-se antes selecionar a faixa mais adequada ao valor
do componente, e 'zera-se" o aparelho. Após Isto ...
Foto 72 - Após isto, conecta-se cada ponta de prova a um
terminal do resistnr, não importando a polaridade. Face
ao valor do resistor, o ponteiro posiciona-se numa região
da escala onde as divisões ficam muito próximas umas
das outras, causando uma relativa dificuldade de leitura.
Foto 75 - Nesta foto, o reslstor empregado, como pode
ser visto , encontra-se "aberto", pois o ponteiro está
indicando oo (Infinito) na posição x 100 , Indicação
Imprópria para um reslstor de 22 o em bom estado.
Foto 78 - ... verificar a continuidade da pista ou fio
resistivo, medindo-se o valor nominal do componente.
12
Foto 73 - Caso tentemos efetuar a leitura na posição x1 K,
o ponteiro pouco se deslocará, devido ao valor do resistor
em questão. Nesta escala, cada divisão corresponde a
1KQ (no início da mesma); assim, o valor de 330 Q
corresponde a menos da metade da primeira divisão.
f .
Foto 76 - Veja um reslstor de 330 o com seu valor
alterado . Observar que a chave de funções está na
posição x 1 K, com o valor lido do componente
ultrapassando os 1DO.DOO Q (100 KO) . Para não alterar
as leituras do medidor, evite tocar com as mãos as partes
metálicas das pontas de prova e os terminais do
componente a ser medido .
Foto 79 - Em seguida, medir o valor ôhmico entre os
extremos do potenciómetro e o terminal central. Deixar o
eixo do componente totalmente girado para um dos
lados ...
Foto 80 - . . o que permite obter leituras iguais a zero
ohm e ao valor nominal do componente, conforme
demonstramos em nosso exemplo.
Foto 83 - Obviamente, a leitura de resistência máxima
será obtida entre os terminais onde anteriormente tivemos
leitura de zero ohm, como vemos na foto.
Foto 86 - . . o multímetro fornecerá indicação de
resistência infin ita (CO), devido à deterioração
(rompimento) da pista ou do fio resistivo.
Foto 81 - Isto feito, gira-se totalmente o eixo do
potenciõmetro para o outro lado, e efetua-se novas
medições, a fim de constatar-se possíveis maus contatos.
Foto 84 - A seqüência de fotos que agora estamos vendo,
mostra um exemplo de medição de potenciõmetro
danificado. Observe ...
Foto 87 - Para medir-se dispositivos que apresentam
alterações conforme o meio ambiente (LDRs, fotodiodos,
termistores, etc.), deve-se verificar a resistência que o
componente apresenta numa determinada circunstância
e, ..
13
Foto 82 - As leituras obtidas, então deverão ser de zero
ohm onde, anteriormente, mediu-se resistência máxima.
Foto 85 - . . que em qualquer uma das combinações
possíveis de medições , mesmo na faixa mais alta de
resistência .
Foto 88 - após isto , alterar-se as condições
ambientais que afetam o componente (luminosidade,
calor, umidade, etc.), ao mesmo tempo.
Foto 89 - . .. em que verifica-se se o componente Foto 90 - Para verificação do estado de alto-falantes, Foto 91 - ... efetuar-se medidas em ambos os sentidos.
apresenta alteração do valor ôhmico, conforme suas contrariamente ao que era de se esperar, deve-se Com isto, verifica-se se o cone movimenta-se livremente
características. verificar atentamente as polaridades das pontas de prova para "dentro" e para "fora" do alto-falante, provocando
e ... ruídos audíveis.

'

Foto 92 - Para medição de transformadores (quer sejam Foto 93 - Caso o primário possuir uma ou mais Foto 94 - ... em relação ao outro extremo. A soma dos
de força, de RF ou de FI), deve-se, primeiramente, derivações, constata-se a continuidade destas em relação valores ôhmicos obtida entre a derivação e os extremos
verificar a continuidade do enrolamento primário. a um dos extremos do enrolamento e, depois . deverá ser igual à leitura obtida entre os dois extremos.

Foto 95 - Processo similar deve ser efetuado em relação ao secundário (ou secundários): verificar-se a continuidade total Foto 96 - ... observar-se se há continuidade entre a
deste enrolamento para, em seguida .. . derivação central (se esta existir) e os dois extremos do
enrolamento. Esta prática é aconselhável, pois ...

14
 Foto 97 - ... constata-se, desta maneira, se não houve rompimento entre os fios do enrolamento e os terminais ou fios Foto 98 - Outra medição importante refere-se à compara-
externos de ligação. ção do isolamento entre o primário e o secundário (ou
secundários), que deve ser de ótima qualidade.

Foto 99 - A medição de capacitares cerâmicos não visa Foto 100 - Nesta foto, o capacitar defeituoso, como pode Foto 101 - A medição de capacitares a óleo é feita de
comprovar suas capacitãncias, mas sim, a integridade de ser observado, apresenta uma certa resistência maneira similar. Nesta foto, constata-se que o
seu dielétrico, que deve apresentar resistência infinita ocasionando fuga. componente apresenta defeito ("fuga" altíssima).
(00) .

'•

Foto 102 - Para medição de capacitares eletrolíticas, o Foto 103 - ... encostar as pontas de provas nos terminais do componente em teste. Imediatamente o ponteiro deverá
procedimento difere um pouco. Deve-se posicionar-se a indicar zero ohm, pois o capacitar encontra-se descarregado.
chave seletora em "X 100" e, após o "zeramente", ...

15
Foto 104 - Conforme o componente for carregando-se, o ponteiro deverá locomover-se em sentido ao infinito, em Foto 105 - quanto menor for a capacitância do
velocidade que dependerá da capacitância do componente em teste, ou seja ... componente, mais rápido o ponteiro atingirá a marca
próximo ao infinito.

Foto 106 - Em seguida, inverta-se as pontas de prova Foto 107 - ... gradativamente, deslocar o ponteiro, o que Foto 108 - . apenas quando o componente estiver
para se repetir a medição. Note que o instrumento, corresponde à carga do capacitor, a qual cessará . totalmente carregado, no instante em que obter-se
apresentará uma indicação inicial de zero ohm para, ... novamente, indicação de infinito.

Foto 109 - Caso o capacitor em teste apresente deféito, Foto 11 O - Uma outra possibilidade consiste do capacitor
uma possível indicação para tal , é a de zero ohm , conclui- em teste não apresentar sua carga, quando então
se então que seu dielétrico "furou", ou seja, apresentou apresentará uma certa resistência; conclui-se que o
curto total. capacitor está com "fuga".

16
