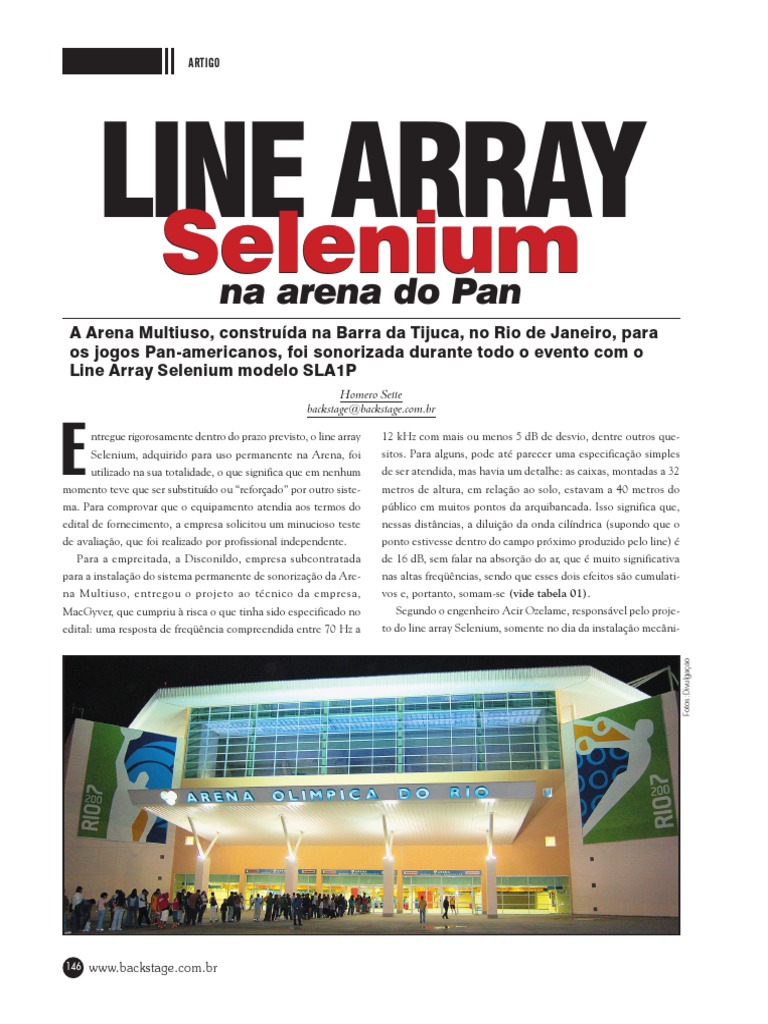

LINE ARRAY
Selenium na arena do Pan
A Arena Multiuso, construída na Barra da Tijuca, no Rio de Janeiro, para
os jogos Pan-americanos, foi sonorizada durante todo o evento com o
Line Array Selenium modelo SLA1P
Homero Sette
backstage@backstage.com.br
Fotos: Divulgação
146 www.backstage.com.br
ARTIGO
www.backstage.com.br 147
ARTIGO
148 www.backstage.com.br
ARTIGO
Ajustes dos
amplificadores
e limitadores
Para os ajustes, fo-
ram utilizados os ampli-
ficadores Times One,
série Silver Line, com
uma sensibilidade de-
clarada de 1,55 Vrms (6
dBu). Como os geren-
ciadores DCX2496 são
capazes de produzir 9
Vrms (22 dBu), a faixa
dinâmica do sistema fi-
caria comprometida,
tendo em vista que
não se poderia ter nada
além de 6 dBu nas saí-
das do DCX2496, pois
Rack 1 com SL 925. No fundo na os limitadores atuariam
direita: Rack 3
para evitar ceifamento
nos amplificadores. Dos 112 dB de faixa dinâmica declarada para
o DCX2496, sobram então 112 dB – (22 dBu – 6 dBu) = 96 dB.
A solução encontrada pelos engenheiros foi diminuir o ganho
dos amplificadores e aumentar os limiares dos limitadores exis-
tentes no processador. “Com isso aumentaríamos a imunidade
ao ruído elétrico (hum) que pode acontecer com grandes lan-
ces de cabeamento, principalmente com o sistema de ilumina-
ção ligado (o rack com os dimmers ficava na sala dos amps)”,
explica Homero Sette.
Outro ponto que merece destaque é que os ganhos dos am-
plificadores Times One SL 925 e SL 725 foram ajustados para 26
dB. Os limiares dos limitadores dos DCX2496 foram elevados
em 7.5 dB, correspondentemente à diminuição dos ganhos dos
amplificadores Times One SL 725 e SL 925, de 33.5 dB para 26
dB. Os tempos de Release também não foram alterados e os va-
lores dos limiares no DCX2496 referem-se ao limite de ceifa-
mento nas saídas simétricas, 22 dBu. Isso leva aos valores mostra-
dos na (Tab. 04).
www.backstage.com.br 149
ARTIGO
Nível de Pressão Sonora Máximo ainda trabalhou na faixa linear, sem compressão, sendo que os
Para se ter uma primeira noção do desempenho do sistema, a três sinais com ruído utilizados tinham duração de 6 segundos.
medição do NPS máximo foi efetuada em 4 pontos nas arqui- Para deixar o sistema entrar em regime permanente (incluindo
bancadas e 5 pontos na quadra. Três sinais de ruído com ponde- a reverberação do recinto), cada ruído foi repetido mais uma
rações espectrais diferentes foram utilizados: 1) Segundo a IEC vez em loop (duração total 12 segundos) e a avaliação do nível
60268-16 com espectro semelhante a locutor masculino; 2) Se- só foi efetuada com base nos últimos 6 segundos gravados.
gundo a IEC 60268-16 com espectro semelhante a locutor femi- “O valor levantado é o NPS LEQ, sem ponderação, quer dizer o
nino ; 3) Segundo a ANSI, norma desconhecida. valor RMS do intervalo de 6 segundos. Porém, o valor prescrito no
O volume foi aumentado até o exato volume que fez o pri- edital foi de 102 dB pico (nas arquibancadas). O NPS de pico (sem
meiro limitador (sempre o dos médios-graves) entrar levemente ponderação temporal como slow, fast, etc) equivale ao nível RMS
em ação (o LED do limitador piscou uma vez durante a repro- mais o fator de crista do sinal. Como os dois sinais de ruído com distri-
dução do sinal). Em outras palavras, o sistema de sonorização buição espectral segundo a IEC 60268 têm fator de crista de 12 dB e
Noiseless STI
O STI é sensível tanto fundo na Arena lotada, nenhuma previsão do STI completo
às características da pode ser fornecida.
acústica do recinto quan- Outro aspecto importante é que a reverberação na Arena
to à relação sinal/ruído da lotada vai diminuir notavelmente, já que o recinto é fechado e o
transmissão da voz huma- único material absorvente consiste em uma faixa de material poro-
na. No método indireto, so, acima da última fileira das arquibancadas. A lotação fará o
utilizando respostas im- valor do STI aumentar (melhorar) consideravelmente. Por outro
pulsivas, a deterioração lado, o ruído de fundo irá diminuí-lo (piorar). Não é possível predi-
devido à relação sinal/ruí- zer quais dos dois efeitos terá peso maior no STI da Arena lotada.
do (S/R) é considerada A diminuição da reverberação com público presente é normal-
separadamente da influ- mente avaliada através de simulações executadas em softwares
ência de reverberação e de predição como EASE ou CATT. Como esse recurso ficou fora
reflexões nos cálculos. de alcance, o único valor que pode ser dado aqui é o noiseless
A relação S/R é levantada nas bandas de oitava entre 125 Hz STI, quer dizer o STI na ausência de ruído, na Arena vazia, espe-
e 8 kHz. Para calcular o STI em cada ponto necessita-se de: cificado para homens e mulheres.
•Resposta impulsiva completa, incluindo toda a reverbera- A média de 40 pontos nas arquibancadas baixas, de 74 pon-
ção, mas excluindo o ruído de fundo. tos nas arquibancadas altas, e de todos os 114 pontos do
Na prática, uma relação S/R de 25 dB a 30 dB da RI já é noiseless STIr, seguindo à risca os cálculos da IEC 60268-16 ter-
suficiente. No caso das medições na Arena, a relação S/R variou ceira edição de 2003, incluindo a diminuição do STIr por
entre 55 dB e 70 dB. mascaramento em bandas adjacentes, leva às seguintes conclu-
•NPS em bandas de oitava do sistema de sonorização tocan- sões para a Arena vazia:
do com nível máximo (na prática, com sinal de entrada 6 dB •Os valores calculados levaram em conta o efeito de
acima do primeiro acionamento de qualquer limitador). A distri- mascaramento em bandas adjacentes. Essa correção é calcula-
buição espectral do ruído de excitação é prescrito na norma IEC da só a partir da terceira versão da norma 60268-16 e diminui o
60268-16 (a do STI) no anexo A3 e é diferente para locutores STI tipicamente em 0.01 a 0.03. Portanto, trata-se do cálculo mais
masculinos e femininos. rígido do STI.
•Ruído de fundo no estádio lotado, em bandas de oitava. •A reverberação cairá bastante com público presente, po-
dendo melhorar o STI em 0.05 ou até mais.
•O sistema de sonorização possui reservas consideráveis, o
que garante uma boa relação S/R mesmo com um público ruido-
so, presente.
•A fixação das colunas do line array, acima da armação do
grid, de varas, dutos para cabos, etc, faz com que parte do som
seja refletido ou refratado antes de chegar às arquibancadas,
diminuindo a relação entre som direto e reverberante, ou seja,
Média de 114 pontos do STIr masculino e feminino
prejudicando o desempenho do line array.
Do NPS do sistema tocando com nível máximo e do NPS do •Testes com gravações de vozes reproduzidas através do
ruído de fundo oriundo do público, ambos levantados em ban- sistema revelaram que tudo podia ser entendido sem dificulda-
das de oitava, é calculada a relação S/R. Por causa da ausên- des em toda a área das arquibancadas, e na quadra. A exceção
cia de dados ou estimativas confiáveis dos níveis do ruído de foi um texto em alemão, entendido apenas pelo Swen.
