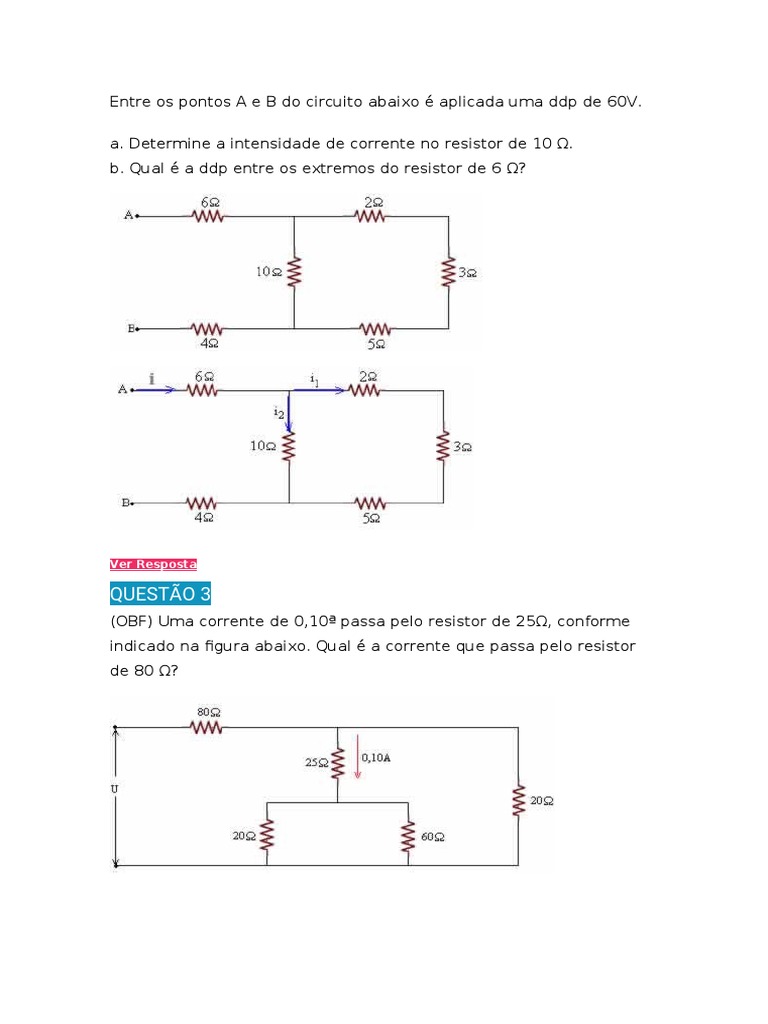

Entre os pontos A e B do circuito abaixo é aplicada uma ddp de 60V.

a. Determine a intensidade de corrente no resistor de 10 Ω.

b. Qual é a ddp entre os extremos do resistor de 6 Ω?

Ver Resposta

QUESTÃO 3
(OBF) Uma corrente de 0,10ª passa pelo resistor de 25Ω, conforme
indicado na figura abaixo. Qual é a corrente que passa pelo resistor
de 80 Ω?
Ver Resposta

QUESTÃO 4
Determine a resistência equivalente do seguinte circuito:
Ver Resposta

RESPOSTAS
Questão 1
Resolvendo primeiramente a associação em paralelo:

1/Req = 1/4 + 1/4

1/Req = 2/4

Req = 2Ω

Resolvendo a próxima associação em paralelo:

1/Req = 1/2 + 1/4

1/Req = (2 + 1)/4

1/Req = (3/4)Ω

Req = (4/3) Ω

Ao redesenhar o circuito nos deparamos com uma associação

em série.
Reqtotal = 4 + 4/3 + 4 = 8 + 4/3 = (24 + 4)/3 = (28/3) = 9,33 Ω

Voltar a questão

Questão 2
Temos que i = i1 + i2

Req1 = 2 + 3 + 5 = 10Ω

1/Req2  = 1/10 + 1/10

1/Req2  = 2/10

Req2  = 5 Ω
Reqt = 6+ 5 + 4 = 15Ω

UAB = Reqt.i

60 = 15.i

i = 60/15

i = 4A

No esquema acima vemos que a corente i se divide em duas ao

passar pelo nó c; como os resistores que estão em paralelo são
iguais, as correntes que passam por eles também são iguais.

i1  =  i2  equação 2

i = i1 + i2  equação 1

Da equação 1 temos que: 4 = i1 + i2

Substituindo, temos 4 = i1 + i1

2i1 = 4

i1 + = 4/2

i1 = 2 A

Voltar a questão

Questão 3
1/Req1 = 1/20 + 1/60 = (3 + 1)/60 = 4/60 = 1/15

Req1 = 15Ω

Req2 = 25 + 15 =
40Ω

i = i1 + i2

i = 0,10 + i2 equação I

Seja R1 = 40 e R2 = 20, temos que: R1 = 2R2  obs.:*R = U/i

U/i1 = 2.U/i2 Os resistores em questão estão em paralelo, logo a
ddp é a mesma para ambos.

i2 = 2.i1  equação II

Substituindo II em I

i = 0,10 + 2.0,10

i = 0,10 + 0,20

i = 0,30 A

Voltar a questão

Questão 4
1/Req1 = 1/60 + 1/20 = 1/15

Req1 = 15Ω

1/Req2 = 1/10 + 1/10 + 1/5 = 4/10

Req2 = 2,5Ω

1/Req3 = 1/15 + 1/60 = 5/60

Req3 = 12 Ω
1/Req4 = 1/63 + 1/63 = 2/63

Req4 = 31,5

Voltar a questão
