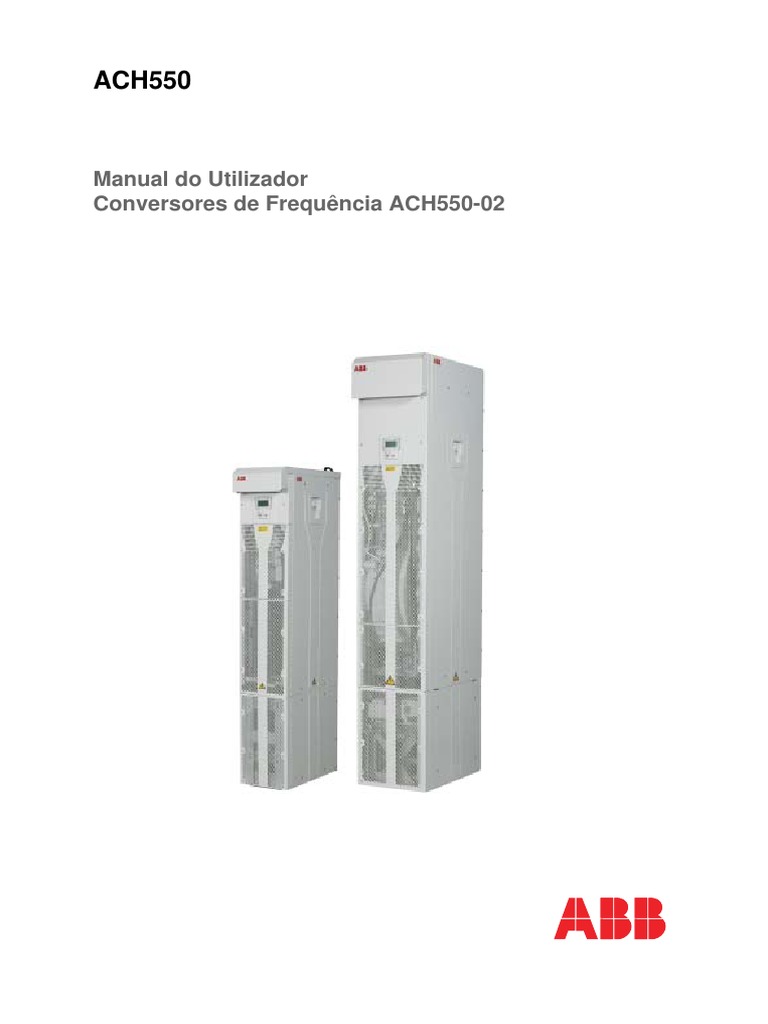

Manual do Utilizador
Conversores de Frequência ACH550-02
Manuais do conversor de
frequência ACH550-02
MANUAIS GERAIS MANUAIS DE OPÇÕES
(fornecidos com o equipamento
ACH550-02 User's Manual opcional)
3AFE68262674 (Inglês) BACnet Protocolo
ACH550-UH User's Manual 3AUA0000004591 (Inglês)
3AUA0000004092 (Inglês) Controlo de Fieldbus (EFB)
• Segurança Incorporado
3AFE68320658 (Inglês)
• Instalação
Manual do Utilizador do Módulo
• Arranque e painel de controlo de Extensão de Saída a Relé
• Macros de aplicação OREL-01
• Comunicações série 3AUA0000001935 (Inglês)
• Parâmetros Manual do Utilizador do Módulo
do Adaptador Ethernet RETA-01
• Diagnósticos 3AFE64539736 (Inglês)
• Manutenção Manual do Utilizador do Módulo
• Dados Técnicos do Adaptador Ethernet RETA-02
HVAC Info Guide CD 3AFE68895383 (Inglês)
3AFE68338743 (Inglês) Manual do Utilizador do
• Descrição detalhada do produto Módulo do Adaptador LonWorks
RLON-01
– Descrição técnica do produto
3AFE64798693 (Inglês)
incluindo desenhos
dimensionais Conteúdo normal
– Informação sobre a • Segurança
montagem do armário • Instalação
incluindo perdas de potência
– Software e controlo • Programação/Arranque
– Interfaces do utilizador e • Rastreio de falhas
ligações de controlo • Dados Técnicos
– Descrições completas das
opções
– Peças de substituição MANUAIS DE MANUTENÇÃO
– Etc.
• Guias práticos de engenharia Guide for Capacitor Reforming in
– Guias de engenharia PID & ACS50, ACS55, ACS150, ACS350,
PFA ACS550 and ACH550
– Orientações de 3AFE68735190 (Inglês)
dimensionamento e de
tamanhos
– Informação de diagnósticos e
manutenção
– Etc.
1. Sobre este manual
2. Preparação da instalação
7. Comunicações série
9. Diagnósticos e manutenção
Índice
Índice 1
Manual do Utilizador ACH550-02
2 Índice
Manual do Utilizador ACH550-02
Índice 3
Manual do Utilizador ACH550-02
4 Índice
Manual do Utilizador ACH550-02
Conteúdo do capítulo
Este capítulo contém as instruções de segurança que devem
ser seguidas durante a instalação, operação e manutenção do
conversor de frequência. Se forem ignoradas, podem ocorrer
ferimentos fisicos ou morte, danos no accionamento, no motor
ou no equipamento accionado. Leia as instruções de segurança
antes de efectuar qualquer intervenção na unidade.
Este capítulo também contém uma introdução sobre o conteúdo
deste manual.
No final do capítulo encontra instruções sobre como consultar
sobre os produtos e serviços, encontrar informação sobre
formação em produtos e como enviar a sua opinião sobre os
manuais dos conversores de frequência.
Compatibilidade
Este manual aplica-se a conversores de frequência ACH550-02.
Para obter dados e instruções do conversor de frequência
ACH550-UH, consulte o Manual do Utilizador dos Conversores
de Frequência ACH550-UH HVAC [3AUA0000004092 (Inglês)].
O manual é compatível com a versão de firmware 3.11d ou
superior do conversor de frequência ACH550-02. Consulte o
parâmetro 3301 FIRMWARE na página 275.
Utilização intencional
O ACH550 e as instruções neste manual destinam-se à
utilização em aplicações HVAA. As macros só devem ser
aplicadas em aplicações definidas na secção respectiva.
Destinatários
Este manual é dirigido a quem instala, comissiona, opera e
repara o conversor de frequência. Deve ler o manual antes de
trabalhar com o conversor de frequência. É suposto que o leitor
tenha conhecimentos básicos de electricidade, electrificação,
componentes eléctricos e símbolos esquemáticos eléctricos.
Instruções de segurança
Não incline!
Pegas de elevação
Trás Frente
Formação em produtos
Para obter mais informações formação em produtos ABB,
consulte www.abb.com/drives e seleccione Training courses.
Preparação da instalação
Conteúdo do capítulo
Este capítulo contém instruções sobre a preparação da
instalação do conversor de frequência. Contém a identificação
do conversor de frequência, indicações sobre cablagem e EMC
e uma lista das ferramentas necessárias para a instalação.
Preparação da instalação 17
Manual do Utilizador ACH550-02
18 Preparação da instalação
Manual do Utilizador ACH550-02
Preparação da instalação 19
Manual do Utilizador ACH550-02
ACH550-02-289A-4+…
Grau de protecção
Sem especificação = IP21
Número de série
O formato do número de série do conversor de frequência
apresentado nas etiquetas está descrito abaixo.
O número de série tem o formato CYYWWXXXXX, onde
C: País de fabrico
YY: Ano de fabrico
WW: Sema de fabrico; 01, 02, 03, … para semana 1, semana 2, semana 3,
…
XXXXX: Inteiro iniciado em cada semana a partir 0001.
20 Preparação da instalação
Manual do Utilizador ACH550-02
Tamanho de chassis
Preparação da instalação 21
Manual do Utilizador ACH550-02
Identificação de motor
É apresentada abaixo uma placa de classificação do motor para
um motor IEC.
22 Preparação da instalação
Manual do Utilizador ACH550-02
L1 L2 L3 L1 L2 L3
U1 V1 W1 U1 V1 W1
W2 U2 V2 W2 U2 V2
Preparação da instalação 23
Manual do Utilizador ACH550-02
Compatibilidade do motor
O motor, o conversor de frequência e a alimentação de potência
devem ser compatíveis:
24 Preparação da instalação
Manual do Utilizador ACH550-02
Preparação da instalação 25
Manual do Utilizador ACH550-02
Tabela de requisitos
A tabela abaixo mostra como seleccionar o sistema de
isolamento do motor e quando são necessárias chumaceiras de
motor de limitação du/dt externas e isoladas no lado-N (lado
oposto ao ataque). O fabricante do motor deve ser consultado
sobre a construção do isolamento do motor e sobre requisitos
adicionais para motores anti-deflagrantes (EX). A falha do motor
no preenchimento dos requisitos seguintes ou uma instalação
incorrecta podem diminuir o tempo de vida ou danificar as
chumaceiras do motor. Os dispositivos ACH550-02 têm filtros
de modo comuns (CMF) com acessórios standard.
Todos os motores da ABB estão equipados com chumaceiras
de motor isoladas.
Motores de bobinagem aleatória e geradores das séries M2_ e M3_
Motores de UN < 500 V PN < 100 kW 100 kW < PN < 350 kW PN > 350 kW
bobinagem or ou
aleatória
standard (não- IEC 315 < tamanho de IEC 400 <tamanho de
Ex) e chassis chassis
geradores < IEC 355 < IEC 450
Motores de UN < 500 V < IEC 250 > IEC 280 > IEC 355
bobinagem
aleatória em
ambientes
dificeis
(Ex-motores)
Medidas de protecção
26 Preparação da instalação
Manual do Utilizador ACH550-02
Preparação da instalação 27
Manual do Utilizador ACH550-02
28 Preparação da instalação
Manual do Utilizador ACH550-02
a) b) c)
Elevado pelo topo
Símbolos:
Preparação da instalação 29
Manual do Utilizador ACH550-02
Circulação do ar de arrefecimento
Forneça ao conversor de frequência a quantidade de ar de
refrigeração referida na secção Gamas de corrente IEC na
página 416.
O ar de refrigeração entra na unidade através da grade frontal e
circula para cima no interior do conversor de frequência. Não é
permitida a recirculação do ar de refrigeração para o interior do
conversor de frequência.
A figura abaixo apresenta o fluxo de circulação do ar de
refrigeração do conversor de frequência.
30 Preparação da instalação
Manual do Utilizador ACH550-02
Ligação da alimentação
Dispositivo de corte (meios)
Instale um dispositivo de corte operado manualmente entre a
alimentação CA (MCC) e o conversor de frequência. O
dispositivo de corte deve poder ser trancado na posição aberta
durante a instalação ou a manutenção.
Para cumprir com as Directivas da União Europeia, segundo a
norma EN 60204-1, Segurança de Maquinaria, o dispositivo de
corte deve ser de um dos seguintes tipos:
• um interruptor-seccionador de categoria de utilização
AC-23B (EN 60947-3)
• um dispositivo com um contacto auxiliar que em todos os
casos provoque a abertura do circuito antes da abertura dos
seus contactos de potência (EN 60947-3)
• um disjuntor adequado para isolamento de acordo com a
EN 60947-2.
Consulte também a secção Protecção contra sobrecarga
térmica do conversor de frequência e cabos de alimentação
abaixo.
Preparação da instalação 31
Manual do Utilizador ACH550-02
32 Preparação da instalação
Manual do Utilizador ACH550-02
~ 3~
Preparação da instalação 33
Manual do Utilizador ACH550-02
34 Preparação da instalação
Manual do Utilizador ACH550-02
Preparação da instalação 35
Manual do Utilizador ACH550-02
PE
Não permitido para cabos de motor
(CE & C-Tick) Blindagem
36 Preparação da instalação
Manual do Utilizador ACH550-02
L1
Blindagem metálica Lizt L3
Preparação da instalação 37
Manual do Utilizador ACH550-02
38 Preparação da instalação
Manual do Utilizador ACH550-02
Placa de
X1 controlo
Saídas digitais
Varistor K1
19
20
230 V AC
21
Filtro RC K2
22
230 V AC 23
24
Diodo K3
25
24 V DC 26
27
Preparação da instalação 39
Manual do Utilizador ACH550-02
Cabos de controlo
Recomendações gerais
Use cabos blindados, temperatura a 60 °C (140 °F) ou superior.
A figura abaixo apresenta os tipos recomendados de cabos
blindados.
40 Preparação da instalação
Manual do Utilizador ACH550-02
Preparação da instalação 41
Manual do Utilizador ACH550-02
Cabo de controlo
Cabo de controlo
Interruptor de segurança
42 Preparação da instalação
Manual do Utilizador ACH550-02
Cabos analógicos
Recomendações para passagem de sinais analógicos:
• Use cabo de blindagem dupla, par entrançado
• Use um par com blindagem individual para cada sinal.
• Não use um retorno comum para sinais analógicos
diferentes.
• Ligue apenas uma extremidade à terra.
Cabos digitais
Recomendações para passagem de sinais digitais:
• O cabo de blindagem dupla é a melhor alternativa, embora
também possa ser usado o cabo de blindagem simples.
Preparação da instalação 43
Manual do Utilizador ACH550-02
Ferramentas necessárias
Para instalar o ACH550 necessita do seguinte:
• chaves de parafusos (apropriadas para o material de
montagem usado)
• alicate de descarnar cabos
• descarnador de fios
• fita métrica
• broca
• material de montagem: parafusos ou porcas e parafusos,
quatro de cada. O tipo de material depende da superfície de
montagem e do tamanho do chassis:
Peso do
Tamanho de chassis Material de Material de
chassis montagem montagem
kg/lb Europa US
R7 115/250 M8 #10
R8 230/510 M10 #10
44 Preparação da instalação
Manual do Utilizador ACH550-02
Verifique
Verifique o tipo de chassis do conversor de
frequência na etiqueta identificadora
(Identificação do conversor de frequência na
página 18, Tamanho de chassis na
página 21).
Verifique a compatibilidade do motor e do
conversor de frequência (Identificação de
motor na página 22, Compatibilidade do
motor na página 24).
Verifique a adequação do ambiente e do local
de montagem Check (Ambiente e armário
adequados na página 28, Local de montagem
adequado na página 28).
Verifique se os cabos satisfazem os
requisitos (Cablagem e considerações EMC
na página 34, Cabos de motor e de
alimentação na página 35, Cabos de controlo
na página 40, Conformidade com a IEC/
EN 61800-3 (2004) na página 438).
Verifique se tem as ferramentas necessárias
(Ferramentas necessárias na página 44).
Verifique se as paredes suportam o peso do
conversor de frequência (Ferramentas
necessárias na página 44).
Preparação da instalação 45
Manual do Utilizador ACH550-02
46 Preparação da instalação
Manual do Utilizador ACH550-02
Conteúdo do capítulo
Este capítulo descreve os procedimentos da instalação
mecânica e eléctrica do conversor de frequência.
Cabo de entrada
Verifique o isolamento do cabo de entrada de acordo com a
regulamentação local antes de o ligar ao conversor de
frequência.
U1
M
V1
3~
ohm W1
PE
Contra a parede
O conversor de frequência não está desenhado para ser
montado na parede, mas é recomendado que seja aparafusado
à parede conseguir maior estabilidade e suporte.
1. Levante o conversor de frequência contra a parede até ao
local de montagem.
2. Verifique se as aberturas existentes no chão para
passagem de cabos estão na posição apropriada.
3. Marque os cantos inferiores do conversor de frequência no
chão.
4. Marque os locais para os dois pontos de fixação na parede.
1 2
3 4
Chassis R7
W2
V2
U2
W1 Estes suportes
V1 podem ser
U1 retirados
durante a
instalação
ecrã EMC
Chassis R8
Busbars de ligação
dos terminais do
cabo ao módulo de
accionmaento
Pontos de fixação
no chão / pontos
de fixação do
pedestal e da
placa guia
(4 peças)
Chassis R7
ecrã EMC
Chassis R7
Furo do
1 2 3 4 5 6
terminal PE
B / mm [pol] 43 [1,7] 75 [3,0] 107 [4,2] 139 [5,5] 171 [6,7] 203 [8,0]
Chassis R8
Terminal U1 V1 W1 U2 V2 W2
A (furo 1) /mm 432 432 432 284 284 284
[pol] [17] [17] [17] [11,2] [11,2] [11,2]
A (furo 2) /mm 387 387 387 239 239 239
[pol] [15,2] [15,2] [15,2] [9,4] [9,4] [9,4]
A (furo 3) /mm 342 342 342 194 194 194
[pol] [13,5] [13,5] [13,5] [7,6] [7,6] [7,6]
B mm 40 148 264 40 148 264
[pol] [1,6] [5,8] [10,4] [1,6] [5,8] [10,4]
Furo do 1 2 3 4 5 6 7 8 9
terminal PE
C / mm 24 56 88 120 152 184 216 248 280
[pol] [0,9] [2,2] [3,5] [4,7] [6,0] [7,2] [8,5] [9,8] [11,0]
Chassis R7 e R8:
Parafuso M12
(1/2 pol)
Binários de aperto:
50…75 N·m
(37…55 lbf·ft)
3. Aperte as ligações.
Vista do chassis R7
Chassis R7
Abrir a tampa frontal
Prenda os
cabos aos
orifícios da
armadura do
condensador.
Chassis R8
Prenda os
cabos com
tiras fixadoras
de cabo a
estes furos
Ligações de controlo
Para completar as ligações de controlo, use:
• Recomendações sobre cabos na secção Condensadores de
compensação do factor de potência na página 37
• Secção Ligações de controlo na página 427
• Macro AVAC assumida na página 112
• Descrições de parâmetros na página 181.
Ligar a blindagem à placa de controlo
A figura abaixo apresenta a ligação das blindagens dos cabos
da placa de controlo.
Blindagem
Cabo descarnado
(o mais curto
possível)
Alternativa a a) Blindagem
a)
4
3
2
1
Cabo de ligação à
terra da blindagem
exterior
Apertar as coberturas
1. Ligue os cabos do painel de controlo (teclado do operador).
2. Aperte a tampa frontal superior.
3. Aperte as tampas frontais inferiores.
Verificar a instalação
Verifique
As condições ambientais são admissíveis.
Consulte Gamas de corrente na página 415 e
Condições ambientais na página 435.
A unidade está fixa adequadamente no piso ou a
uma parede vertical não inflamável.
O ar da ventilação circula livremente.
O motor e o equipamento accionado estão prontos
para arrancar. Consulte Compatibilidade do motor
na página 24 e Ligação de motor na página 424.
O filtro EMC (R7) e o varistor (R7, R8) foram
desligados se o conversor de frequência for ligado
a um sistema TI (sem terra) ou a um sistema TN
ligado à terra. Consulte Sistemas de TI e sistemas
TN ligados à terra na página 47.
Os condensadores são substituídos se forem
armazenados mais do que um ano (consulte Guide
for Capacitor Reforming in ACS50, ACS55,
ACS150, ACS350, ACS550 and ACH550
[3AFE68735190 (Inglês)]).
O conversor de frequência está devidamente
ligado à terra.
A tensão de rede (potência de entrada)
corresponde à tensão nominal de entrada do
conversor de frequência.
As ligações da rede U1, V1 e W1 e os seus
binários de aperto estão OK.
Estão instalados fusíveis de rede (potência de
entrada) e de dispositivos de corte apropriados.
Consulte Dispositivo de corte (meios) na página 31
e Cabos de entrada de alimentação (rede), fusíveis
e disjuntores na página 418.
As ligações do motor a U2, V2 e W2 e os seus
binários de aperto estão OK.
Verifique
O percurso do cabo do motor não está próximo do
percurso dos outros cabos.
Ajustar a definição da tensão do transformador.
Consulte Regulação do transformador do
ventilador de arrefecimento na página 75.
Não existem condensadores de compensação do
factor potência no cabo do motor. Consulte
Condensadores de compensação do factor de
potência na página 37.
As ligações de controlo externo no interior do
conversor de frequência estão OK.
Não ficaram ferramentas, objectos estranhos ou
poeira das furações dentro da unidade.
A tensão de rede (potência de entrada) não pode
ser aplicada à saída da unidade (com uma ligação
em bypass).
As tampas do conversor de frequência, do motor,
da caixa de ligação e outras estão colocadas.
Ligação da alimentação
L1 L2 L3 L1 L2 L3
U1 V1 W1 U1 V1 W1
W2 U2 V2 W2 U2 V2
Caixa terminal
do motor
M M
Conteúdo do capítulo
Este capítulo contém uma breve descrição do assistema do
painel de controlo (AVAC) (teclado de operação), assistente de
arranqe e selecção de aplicações.
LED de Estado
Verde quando nor-
mal, se intermitente
ou vermelho, con-
sulte Ecrãs de diag-
nóstico na
página 388.
UP
SOFT SOFT
TECLA 1 TECLA 2
DOWN
HELP
AUTO (sempre disponível)
DESLIG MANUAL
Arranque
O arranque pode ser executado de dois modos:
1. usando o assistente de Arranque ou
2. alterando os parâmetros individualmente.
No primeiro arranque, o conversor de frequência activa o
assistente de Arranque. Pode reiniciá-lo no modo Assistente,
bem como as suas tarefas individuais, tal como é descrito na
secção Modo Assistentes na página 91.
Modos
O painel de controlo AVAC (teclado do operator) tem vários
modos diferentes de configuração, de operação e de
diagnóstico do conversor de frequência. Os modos são:
• Modo de saída (Visualização Standard) – Apresenta
informação de estado do conversor de frequência a opera o
conversor de frequência.
• Modo Parâmetros – Edita valores de parâmetros
individualmente.
• Modo Assistentes – Acompanha o arranque e a
configuração.
• Modo Parâmetros alterados – Apresenta parâmetros
alterados.
• Modo de backup de parâmetros do conversor de frequência
– Carrega ou descarrega os parâmetros entre o conversor
de frequência e o painel de controlo.
• Modo Hora e data – Define a hora e a data do conversor de
frequência.
• Modo configuração E/S – Verifica e edita as definições
de E/S.
Informação de estado
Topo. A linha superior do ecrã LCD apresenta informação
básica sobre o estado do conversor de frequência.
• MANUAL – Indica que o controlo do conversor de frequência é
local, i.e., a partir do painel de controlo (teclado do operator).
• AUTO – Indica que o controlo do conversor de frequência é
remoto, tal como E/S básico ou fieldbus.
• – Indica o estado de rotação do conversor de frequência e
do motor do seguinte modo:
Ecrã do painel de controlo Significado
Seta rotativa (no sentido dos • O conversor de frequência
ponteiros do relógio ou ao está a funcionar no
contrário) setpoint.
• Sentido de rotação directo
ou inverso.
Seta rotativa tracejada O conversor de frequência
está a funcionar mas não no
setpoint.
Seta parada O conversor de frequência
está parado.
Seta parada tracejada Comando de arranque
efectuado, mas o motor não
está a funcionar, porque falta,
p.ex. o arranque activo.
• Canto superior direito – apresenta a referência activa.
Centro. Usando o parâmetro Grupo AUTO 15,0Hz
34: ECRÃ PAINEL, o centro do 15, 0 Hz
ecrã LCD pode ser configurado 3, 7 A
para visualizar: 44, 0 %
00:00 MENU
• Três sinais de Grupo 01: DADOS
OPERAÇÃO – O ecrã assumido apresenta parâmetros 0103
(FREQ SAÍDA) em hertz, 0104 (CORRENTE) em amperes e 0120
(AI1) como percentagem.
Modo Parâmetros
Para alterar o parâmetro, siga estes passos:
Modo Assistentes
O assistente de Arranque guia-o através da programação
básica de um conversor de frequência novo. (Deve aprender a
operação básica do painel de controlo e seguir os passos
indicados acima.) No primeiro arranque, o conversor de
frequência sugere automaticamente que seleccione primeiro o
idioma. O assistente verifica também os valor introuzidos para
evitar entradas fora dos limites.
O assistente de Arranque está dividido em assistentes, cada um
dos quais conduz o utilizador através da tarefa de especificação
de um conjunto de parâmetros, por exemplo Referência 1 & 2
ou controlo PID. Pode activar os assistentes (tarefas) um após o
outro à medida que o assistente de Arranque vai sugerindo, ou
independentemente a partir de um menu.
SAIR 00:00 OK
Conteúdo do capítulo
Este capítulo contém as macros de aplicação usadas para
definir um grupo de parâmetros. As macros alteram um grupo
de parâmetros para valores novos pré-defenidos. Use macros
para minimizar a necessidade de edição manual de parâmetros.
Aplicações
Este capítulo inclui as seguintes aplicações:
1. HVAC fábrica [para aplicações típicas BMS (Building
Management System)]
2. Vent. aliment.
3. Vent. retorno
4. Vent. refrig.
5. Condens.
6. Bomba reforço
7. Bomba Alternativa
8. Tempor Interno
9. Temporizador interno com velocidades constantes
10. Ponto Flutuante
11. Setpoint de PID duplo
12. Setpoint PID duplo com velocidades constantes
13. Bypass electrónico (apenas EUA)
14. Controlo manual.
1. HVAC assumido
A macro de aplicação HVAC Fábrica é usada por ex: para
aplicações BMS típicas.
A configuração estabelecida de fábrica de entradas e saídas do
conversor de frequência é apresentada na figura na página 113.
Quando usar uma referência de velocidade directa no modo
AUTO, a referência de velocidade deve ser ligada a uma
entrada analógica 1 (EA1) e o comando ARRANCAR deve ser
dado com uma entrada digital 1 (ED1). No modo MANUAL/OFF,
a referência de velocidade e o comando ARRANCAR são dados
a partir do painel de controlo (teclado do operador).
Se for usado um PI(D) de processo, o sinal de feedback deve
ser ligado a uma entrada analógica 2 (EA2). O setpoint é
ajustado por defeito a partir do painel de controlo, embora
também possa ser alterado para a entrada analógica 1. O PI(D)
de processo deve ser comissionado e ajustado com parâmetros
(Grupo 40: PROCESSO PID CONJ1) ou usando o assistente de
controlo PID (recomendado).
HVAC Fábrica
para aplicações BMS típicas
2. Ventilador de alimentação
Esta macro de activação destina-se a aplicações com ventilador
de alimentação onde este fornece ar fresco a uma sala segundo
os sinais recebidos desde o transdutor. Veja a figura abaixo.
Quando usar uma referência de velocidade directa no modo
AUTO, a referência de velocidade deve ser ligada a uma
entrada analógica 1 (EA1) e o comando ARRANCAR deve ser
dado com uma entrada digital 1 (ED1). No modo MANUAL/OFF,
a referência de velocidade e o comando ARRANCAR são dados
a partir do painel de controlo (teclado do operador).
Se for usado um PI(D) de processo, o sinal de feedback deve
ser ligado a uma entrada analógica 2 (EA2). O setpoint é
ajustado por defeito a partir do painel de controlo, embora
também possa ser alterado para a entrada analógica 1. O PI(D)
de processo deve ser comissionado e ajustado com parâmetros
(Grupo 40: PROCESSO PID CONJ1) ou usando o assistente de
controlo PID (recomendado).
Vent. aliment.
1
Não disponível com o PID activado
2
Desactivação com os parâmetros 1601, 1608 e 1609.
3
O sensor necessita de ser alimentado. Consulte as instruções do fabricante. Um exemplo
de ligação de um sensor de dois-fios 24 V CC / 4…20 mA é apresentado na página 140.
Nota: O conversor de frequência arranca apenas se as possíveis funções de protecção
(Func activo ou Permissão Func 1 e 2) forem activadas a partir de E/S ou desactivadas com
parâmetros.
3. Ventilador de retorno
Esta macro de activação destina-se a aplicações do ventilador
de retorno nas quais este retira ar fresco do ambiente segundo
os sinais recebidos desde o transdutor. Veja a figura abaixo.
Quando usar uma referência de velocidade directa no modo
AUTO, a referência de velocidade deve ser ligada a uma
entrada analógica 1 (EA1) e o comando ARRANCAR deve ser
dado com uma entrada digital 1 (ED1). No modo MANUAL/OFF,
a referência de velocidade e o comando ARRANCAR são dados
a partir do painel de controlo (teclado do operador).
Se for usado um PI(D) de processo, o sinal de feedback deve
ser ligado a uma entrada analógica 2 (EA2). O setpoint é
ajustado por defeito a partir do painel de controlo, embora
também possa ser alterado para a entrada analógica 1. O PI(D)
de processo deve ser comissionado e ajustado com parâmetros
(Grupo 40: PROCESSO PID CONJ1) ou usando o assistente de
controlo PID (recomendado).
Vent. retorno
4. Ventilador de refrigeração
Esta macro de activação destina-se a aplicações do ventilador
de refrigeração nas quais velocidade do ventilador é controlada
segundo os sinais recebidos desde o transdutor. Veja a figura
abaixo.
Quando usar uma referência de velocidade directa no modo
AUTO, a referência de velocidade deve ser ligada a uma
entrada analógica 1 (EA1) e o comando ARRANCAR deve ser
dado com uma entrada digital 1 (ED1). No modo MANUAL/OFF,
a referência de velocidade e o comando ARRANCAR são dados
a partir do painel de controlo (teclado do operador).
Se for usado um PI(D) de processo, o sinal de feedback deve
ser ligado a uma entrada analógica 2 (EA2). O setpoint é
ajustado por defeito a partir do painel de controlo, embora
também possa ser alterado para a entrada analógica 1. O PI(D)
de processo deve ser comissionado e ajustado com parâmetros
(Grupo 40: PROCESSO PID CONJ1) ou usando o assistente de
controlo PID (recomendado).
Vent. refrig.
1
Não disponível com o PID activado
2
Desactivação com os parâmetros 1601, 1608 e 1609
3
O sensor necessita de ser alimentado. Consulte as instruções do fabricante. Um exemplo
de ligação de um sensor de dois-fios 24 V CC / 4…20 mA é apresentado na página 140.
Nota: O conversor de frequência arranca apenas se as possíveis funções de protecção
(Func activo ou Permissão Func 1 e 2) forem activadas a partir de E/S ou desactivadas com
parâmetros.
5. Condensador
Esta macro de aplicação é destinada a aplicações do
condensador e do refrigerador de liquido nas quais a velocidade
do ventilador é controlada segundo os sinais recebidos desde o
transdutor. Veja a figura abaixo.
Quando usar uma referência de velocidade directa no modo
AUTO, a referência de velocidade deve ser ligada a uma
entrada analógica 1 (EA1) e o comando ARRANCAR deve ser
dado com uma entrada digital 1 (ED1). No modo MANUAL/OFF,
a referência de velocidade e o comando ARRANCAR são dados
a partir do painel de controlo (teclado do operador).
Se for usado um PI(D) de processo, o sinal de feedback deve
ser ligado a uma entrada analógica 2 (EA2). O setpoint é
ajustado por defeito a partir do painel de controlo, embora
também possa ser alterado para a entrada analógica 1. O PI(D)
de processo deve ser comissionado e ajustado com parâmetros
(Grupo 40: PROCESSO PID CONJ1) ou usando o assistente de
controlo PID (recomendado).
Condens.
1
Não disponível com o PID activado
2
Desactivação com os parâmetros 1601, 1608 e 1609
3
O sensor necessita de ser alimentado. Consulte as instruções do fabricante. Um exemplo
de ligação de um sensor de dois-fios 24 V CC / 4…20 mA é apresentado na página 140.
Nota: O conversor de frequência arranca apenas se as possíveis funções de protecção
(Func activo ou Permissão Func 1 e 2) forem activadas a partir de E/S ou desactivadas com
parâmetros.
6. Bomba de reforço
Esta macro de aplicação é para aplicações da bomba de reforço
nas quais a velocidade da bomba é controlada segundo o sinal
recebido desde o transdutor. Veja a figura abaixo.
Quando usar uma referência de velocidade directa no modo
AUTO, a referência de velocidade deve ser ligada a uma
entrada analógica 1 (EA1) e o comando ARRANCAR deve ser
dado com uma entrada digital 1 (ED1). No modo MANUAL/OFF,
a referência de velocidade e o comando ARRANCAR são dados
a partir do painel de controlo (teclado do operador).
Se for usado um PI(D) de processo, o sinal de feedback deve
ser ligado a uma entrada analógica 2 (EA2). O setpoint é
ajustado por defeito a partir do painel de controlo, embora
também possa ser alterado para a entrada analógica 1. O PI(D)
de processo deve ser comissionado e ajustado com parâmetros
(Grupo 40: PROCESSO PID CONJ1) ou usando o assistente de
controlo PID (recomendado).
Bomba reforço
1
Não disponível com o PID activado
2
Desactivação com os parâmetros 1601, 1608 e 1609
3
O sensor necessita de ser alimentado. Consulte as instruções do fabricante. Um exemplo
de ligação de um sensor de dois-fios 24 V CC / 4…20 mA é apresentado na página 140.
Nota: O conversor de frequência arranca apenas se as possíveis funções de protecção
(Func activo ou Permissão Func 1 e 2) forem activadas a partir de E/S ou desactivadas com
parâmetros.
7. Alternância de bombas
Esta macro de aplicação é destinada a aplicações de
alternância de bombas, usadas normalmente em estações de
reforço em edifícios. A pressão na rede é ajustada modificando
a velocidade da bomba segundo o sinal recebido desde o
transdutor de pressão e adicionando bombas auxiliares
directamente na linha sempre que necessário. Por defeito, esta
macro oferece a possibilidade de utilizar uma bomba auxiliar.
Para usar mais bombas auxiliares, consulte o parâmetro
Grupo 81: CONTROLO PFA. Veja a figura abaixo.
Quando se utiliza um PI(D) de processo em modo AUTO, o sinal
de feedback deve ser ligado a uma entrada analógica 2 (EA2) e
o comando ARRANCAR deve ser dado com uma entrada digital
1 (ED1). O setpoint é ajustado por defeito a partir do painel de
controlo (teclado do operador), embora também possa ser
alterado para a entrada analógica 1. O PI(D) de processo deve
ser comissionado e ajustado com parâmetros (Grupo 40:
PROCESSO PID CONJ1) ou usando o assistente de controlo
PID (recomendado).
Bomba Alternativa
1
Desactivação/activação com o parâmetro 1601
2
O sensor necessita de ser alimentado. Consulte as instruções do fabricante. Um exemplo
de ligação de um sensor de dois-fios 24 V CC / 4…20 mA é apresentado na página 140.
Nota: O conversor de frequência arranca apenas se as possíveis funções de protecção
(Func activo ou Permissão Func 1 e 2) forem activadas a partir de E/S ou desactivadas com
parâmetros.
8. Temporizador interno
Esta macro de aplicação é destinada a aplicações nas quais o
motor arranca e pára com um temporizador integrado. Esta
macro também conta com uma função de reforço que opera o
motor depois da entrada digital 3 (ED3) ter sido activada.
O exemplo do uso de um temporizador é apresentado de
seguida. Para obter mais informações consulte o capítulo
Funções do relógio e temporizador.
Quando usar uma referência de velocidade directa no modo
AUTO, a referência de velocidade deve ser ligada a uma
entrada analógica 1 (EA1) e o comando ARRANCAR deve ser
dado com uma entrada digital 1 (ED1). No modo MANUAL/OFF,
a referência de velocidade e o comando ARRANCAR são dados
a partir do painel de controlo (teclado do operador).
Se for usado um PI(D) de processo, o sinal de feedback deve
ser ligado a uma entrada analógica 2 (EA2). O setpoint é
ajustado por defeito a partir do painel de controlo, embora
também possa ser alterado para a entrada analógica 1. O PI(D)
de processo deve ser comissionado e ajustado com parâmetros
(Grupo 40: PROCESSO PID CONJ1) ou usando o assistente de
controlo PID (recomendado).
24:00
22:00
20:00
18:00
16:00
14:00 Periodo Periodo de tempo 2 Periodo
de de
12:00 tempo
tempo
10:00 1 3 Periodo
de
08:00 tempo
06:00 4
04:00
02:00
00:00
Seg Ter Qua Qui Sex Sáb Dom
Tempor Interno
1
Desactivação com os parâmetros 1601, 1608 e 1609
2
O sensor necessita de ser alimentado. Consulte as instruções do fabricante. Um exemplo
de ligação de um sensor de dois-fios 24 V CC / 4…20 mA é apresentado na página 140.
Nota: O conversor de frequência arranca apenas se as possíveis funções de protecção
(Func activo ou Permissão Func 1 e 2) forem activadas a partir de E/S ou desactivadas com
parâmetros.
1
Desactivação com os parâmetros 1601, 1608 e 1609
Nota: O conversor de frequência arranca apenas se as possíveis funções de protecção
(Func activo ou Permissão Func 1 e 2) forem activadas a partir de E/S ou desactivadas com
parâmetros.
Ponto Flutuante
1
Não disponível com o PID activado
2
Desactivação com os parâmetros 1601 e 1608
Nota: O conversor de frequência arranca apenas se as possíveis funções de protecção
(Func activo ou Permissão Func 1 e 2) forem activadas a partir de E/S ou desactivadas com
parâmetros.
1
Desactivação com os parâmetros 1601, 1608 e 1609
2
O sensor necessita de ser alimentado. Consulte as instruções do fabricante. Um exemplo
de ligação de um sensor de dois-fios 24 V CC / 4…20 mA é apresentado na página 140.
Nota: O conversor de frequência arranca apenas se as possíveis funções de protecção
(Func activo ou Permissão Func 1 e 2) forem activadas a partir de E/S ou desactivadas com
parâmetros.
1
Não disponível com o PID activado
2
O sensor necessita de ser alimentado. Consulte as instruções do fabricante. Um exemplo
de ligação de um sensor de dois fios 24 V DC / 4…20 mA é apresentado na página 140.
Nota: O conversor de frequência arranca apenas se as possíveis funções de protecção
(Func activo ou Permissão Func 1 e 2) forem activadas a partir de E/S ou desactivadas com
parâmetros.
E-Bypass
Controlo manual
X1 / placa de controlo
4…20 mA 5 AI2 Medição do valor actual de processo,
P
I 6 AGND 0(4) … 20 mA, Rin = 100 ohm
…
X1 / placa de controlo
10 +24 V Saída de tensão auxiliar, não-isolada,
11 GND 24 V CC, 250 mA
Conteúdo do capítulo
Este capítulo contém informações sobre as funções do relógio e
do temporizador.
Utilização do temporizador
O temporizador é configurado em quatro fases, que são as
seguintes:
1. Activação do temporizador. Configurar como o
temporizador é activado. Consulte a página 145.
2. Ajustar o periodo de tempo. Definir a hora e o dias em que
o temporizador deve funcionar. Consulte a página 146.
3. Criar o temporizador. Atribuir o periodo de tempo
seleccionado a um determinado temporizador(es). Consulte
a página 147.
PERIODO TEMPO 1
2
3602 START TIME 1
3603 STOP TIME 1
3604 START DAY 1
3605 STOP DAY 1
PERIODO TEMPO 2
3606 START TIME 2 TEMP 1
3607 STOP TIME 2 3
3626 SRC FUNC TEMP1
3608 START DAY 2
3609 STOP DAY 2
TEMP 2
PERIODO TEMPO 3 3627 SRC FUNC TEMP2
3610 START TIME 3
3611 STOP TIME 3 TEMP 3
3612 START DAY 3
3628 SRC FUNC TEMP3
3613 STOP DAY 3
PERIODO TEMPO 4 TEMP 4
3614 START TIME 4 3629 SRC FUNC TEMP4
3615 STOP TIME 4
3616 START DAY 4
3617 STOP DAY 4 Start/Stop, abre reguladores de
acordo com o período 1
REFORÇO
Activa PID durante os períodos
3622 SEL REFORÇO 2e3
3623 HORA REFORÇO
Muda o Setpoint do PID de
acordo com o período 4 e o
reforço
Activa reforço
DI1…DI6
DI1(INV)…DI6(INV)
1. Activação do temportizador
O temporizador pode ser activado desde uma das entradas
digitais ou das entradas digitais invertidas.
Para activar o temporizador, proceda como indicado abaixo:
3. Criação do temporizador
Num temporizador podem ser guardados diferentes periodos de
tempo e ligados a parâmetros. O temporizador pode actuar
como fonte dos comandos de Arrancar/Parar, alteração do
sentido de rotação e activação dos sinais a relé. Os períodos de
tempo podem estar em diversas funções temporizadas,
enquanto que um parâmetro apenas pode estar ligado a um
temporizador. É possível criar até quatro temporizadores.
Para criar um temporizador, proceda da seguinte forma:
1 Prima MENU para aceder DESLIG 0,0Hz
ao menu principal. 0, 0 Hz
0, 0 A
0, 0 %
00:00 MENU
22:00
Periodo de tempo 4
20:00
18:00
Periodo de tempo 2
16:00
12:00
Periodo de tempo 3
10:00
08:00
Periodo de tempo 1
06:00
00:00
Reforço
A função de reforço opera o conversor durante um periodo de
tempo pré-definido. A tempo é definido com os parâmetros e
activado com uma entrada digital seleccionada. O tempo de
reforço começa a funcionar depois da entrada digital ter sido
momentâneamente activada.
O reforço deve ser ligado a temporizadores e é seleccionado
quando um temporizador é criado. O reforço é usado para uma
ventilação de ar amplificada.
ED activa
Comunicações série
Conteúdo do capítulo
Este capítulo contém informação sobre as comunicações em
série do ACH550.
Resumo do sistema
O conversor de frequência pode ser ligado a um sistema de
controlo externo, normalmente um controlador fieldbus, ou seja:
• através de um interface standard RS485 nos terminais
X1:28...32 na placa de controlo do conversor de frequência.
O interface RS485 standard disponibiliza os seguintes
protocolos de fieldbus (EFB) integrados:
- Modbus
- Metasys N2
- APOGEE FLN
- BACnet.
Para mais informação, consulte os manuais Embedded
Fieldbus (EFB) Control [3AFE68320658 (English)] e BACnet
Protocol [3AUA0000004591 (Inglês)].
ou
• através de um módulo adaptador fieldbus encastrável (EXT
FBA) montado na ranhura de expansão 2 do conversor de
frequência. Os EXT FBA devem ser encomendados em
separado e devem incluir:
- LonWorks
- Ethernet (Modbus/TCP, Ethernet/IP, PROFINET IO)
- PROFIBUS DP
- CANopen
- DeviceNet
- ControlNet
Para mais informações, consulte a documentação do módulo
adaptador.
Tanto o protocolo do fieldbus integrado (EFB) como o módulo
adaptador de fieldbus encastrável (EXT FBA) são activados
com o parâmetro 9802 SEL PROT COM.
O painel do ACH550 disponibiliza um asssitente de
Comunicação Série, que ajuda o utilizador a ajustar a
comunicação série.
Controlador fieldbus
Outros
dispositivos
FBA: Adaptador
fieldbus (opção Rxxx)
Ranhura 2
ACH550 RS485:
ACHBloco
550 RS485:
terminal X1
Terminal Block -X1
Negativo
Screen
Screen
Positivo
A -- Negative
B ++ Positive
Consulte
Ecrã SCR
Ecrã SCR
aSee
Nota
Note 22:
AGND
AGND
SCR
SCR
B
28 29 30 31 32
Ligações adequadas:
3 PREFERRED WIRING:
condutores com
3 Conductor with Shield
blindagem
l Up & Pull Down (BIAS) resistors are on board the ACH550 Drive! Terra
2. Ajuste o interruptor J2 a OFF. A terminação do See Note 5: Reference/Common
shield wires together at Drive - Consulte a Nota 5:
barramento
Not terminate at SCR! é uma rede activa: Existem
minate shield ONLY at "Ground" terminal
Referência /Comum
resistências Pull up & pull down (BIAS) na
he Building Automation Controller! Building Automation
minateplaca
AGN wiredo conversor
at "Reference" de frequência ACH550.
terminal Controlador de automação
he Building Automation Controller!
Controller
3. Ligue os fios da blindagem juntos ao do edificio
conversor de frequência – NÃO termine em
SCR.
4. Termine a blindagem APENAS no terminal
“Terra” no controlador de automação do
edificio.
5. Termine o cabo AGND no “Referência” no
controlador de automação do edificio.
Onde:
• C = Main reference value
(= COMM for values 9, 10 and = AI1 for values 14…17)
• C = Main reference value
(= COMM for values 9, 10 and = AI1 for values 14…17)
Exemplo: A 120
figura apresenta 17 (/)
as curvas da 100
fonte de
referência dos 80
ajustes dos 9, 14 (+)
60
valores 9, 10,
e14…17, onde: 40 10, 15 (*)
• C = 25%.
• P 4012 PTO 20
AJUSTE 16 (-)
MIN = 0. 0
0 100% B
• P 4013 PTO
AJUSTE
MAX = 0.
• B varia ao longo do eixo horizontal.
Tratamento de falhas
O ACH550 apresenta todas as falhas em texto claro, assim
como o número da falha no ecrã do painel de controlo. Consulte
o capítulo Diagnósticos e manutenção. Adicionalmente, um
código de falha é alocado a cada nome de falha apresentado
nos parâmetros 0401, 0412 e 0413. O código de falha especifico
do fieldbus é indicado como valor hexadecimal, codificado de
acordo com a especificação DRIVECOM. Note que nem todos
os fieldbuses suportam a indicação do código de falha. A tabela
abaixo define os códigos de falha para cada nome de falha.
Nome da falha no painel Código de falha do Código de falha
de controlo conversor de frequência do fieldbus
SOBRECORRENT 1 2310h
SOBRETENS CC 2 3210h
SOBRETEMPERATURA 3 4210h
SOBRECARGA
CURTO CIRC 4 2340h
SUBTENSÃO CC 6 3220h
PERDA EA1 7 8110h
PERDA EA2 8 8110h
SOBRETEMP MOTOR 9 4310h
PERDA PAINEL 10 5300h
FALHA ID RUN 11 FF84h
BLOQ MOTOR 12 7121h
FALHA1 EXT 14 9000h
FALHA2 EXT 15 9001h
FALHA TERRA 16 2330h
Obsoleto 17 FF6Ah
FALHA TERM 18 5210h
OPEX LINK 19 7500h
OPEX PWR 20 5414h
MED CORR 21 2211h
FASE ALIM 22 3130h
SOBREVEL 24 7310h
ID ACCION 26 5400h
FICH CONFIG 27 630Fh
Conteúdo do capítulo
Este capítulo contém a lista de parâmetros das macros de
aplicação pré-definidas e as descrições dos parâmetros para o
ACH550.
Grupos de parâmetros
Os grupos de parâmetros estão agrupados como se segue:
• Grupo 99: DADOS INICIAIS – Define os dados necessários
para ajustar o conversor de frequência e introduzr a
informação do motor.
• Grupo 01: DADOS OPERAÇÃO – Contém os dados de
operação incluindo os sinais actuais.
• Grupo 03: SINAIS ACTUAIS FB – Monitoriza as
comunicações por fieldbus.
• Grupo 04: HISTORICO FALHAS – Guarda o histórico
recente das falhas registadas no conversor de frequência.
• Grupo 10: COMANDO – Define as fontes externas para os
comandos que actuam no arranque, paragem e sentido de
rotação. Fixa o sentido ou activa o controlo do sentido de
rotação.
• Grupo 11: SEL REFERÊNCIAS – Define como o conversor
de frequência selecciona entre as fontes de comando.
• Grupo 12: VELOC CONSTANTES – Define um conjunto de
velocidades constantes.
• Grupo 13: ENT ANALÓGICAS – Define os limites e a
filtragem para as entradas analógicas.
• Grupo 14: SAÍDAS RELÉ – Define as condições que activam
as saídas a relé.
• Grupo 15: SAÍDAS ANALÓGICAS – Define as saídas
analógicas do conversor de frequência.
• Grupo 16: CONTROLOS SISTEMA – Define os níveis de
bloqueio, rearmes e permissões do sistema.
P 9905
Saída
velocidade
P 9907
E1 ED 2 ED 3
ESTADO RELÉ 1
ESTADO RELÉ 2
ESTADO RELÉ 3
Bit # 0305, PALAV FALHA 1 0306, PALAV FALHA 2 0307, PALAV FALHA 3
0 SOBRECORRENT Obsoleto EFB 1
1 SOBRETENS CC FALHA TERM EFB 2
2 SOBRETEMPERAT OPEX LINK EFB 3
URA SOBRECARGA
3 CURTO CIRC OPEX PWR SW INCOMPATIVEL
4 Reservado MED CORR CURVA CARGA UTIL
5 SUBTENSÃO CC FASE ALIM Reservado
6 PERDA EA1 Reservado Reservado
7 PERDA EA2 SOBREVEL Reservado
8 SOBRETEMP Reservado Reservado
MOTOR
9 PERDA PAINEL ID ACCION Reservado
10 FALHA ID RUN FICH CONFIG Erro sistema
11 BLOQ MOTOR ERR SERIE1 Erro sistema
12 SOBRETEMP CB FICH COM EFB Erro sistema
13 FALHA1 EXT TRIP FORÇA Erro sistema
14 FALHA2 EXT FASE MOTOR Erro sistema
15 FALHA TERRA CABOS SAIDA Falha ajuste param
REF1
Painel
REF1 P1101
REF1
Painel REF 2 P1106
0…17 P1107 REF2
PID 1 OUT P1108
REF 2 19 PAINEL
Selecção
Man/Autom
MANUAL
AUTO
Painel REF 1 P1103
G12 P1104 P1102
ED Veloc
Veloc P1105 EXT 1
EA
EXT1 EXT 2
Painel Ref 2
P1106
G12 P1106
ED Veloc 0…17 P1107
Veloc
EA P1108
19
EXT2
P 1105
(MAX)
P 1301 ou P 1302 ou
P 1304 P 1305
Ref. ext
P 1104
(MIN)
P 1105
(MAX) Sinal entrada
analógica
P 1301 ou P 1302 ou
P 1304 P 1305
100
63
Sinal filtrado
t
Constante de tempo
Conversor On COMANDO
ARR/PARAG
(Grupo 10:
COMANDO)
SINAL
ARRANQUE
ACTIVO
(parâmetros
1608 &1609)
Relé energizado
Relé
desenergi-
zado ESTADO RELÉ
INICIADO
(Grupo 14:
SAÍDAS RELÉ)
Amortecedor aberto
Amortece- Amortecedor
dor fechado fechado
ESTADO AMORT
ESTADO MOTOR
Tempo Conversor de
aceleração frequência
(par 2202) pára por
inércia
15 FALHA2 EXT
18 FALHA TERM
21 MED CORR
22 FASE ALIM
24 SOBREVEL
28 ERR SERIE1
29 FICH COM EFB
30 TRIP FORÇA
31 EFB 1
32 EFB 2
33 EFB 3
34 FASE MOTOR
37 SOBRETEMP CB
38 CURVA CARGA UTIL
1000 PAR HZRPM
1001 PAR PFA REF NEG
1003 ESCALA EA PAR
1004 ESCALA SA PAR
1006 EXT SR PAR
1007 PAR FIELDBUS MISSING
1008 MODO PFA PAR
1016 PAR UTIL CURVA C
P 2001
P 2007
Saída controlador
Controlador
saída = e = Valor erro
Kp · e
t
Kp · e
Kp · e e = Valor erro
t
TI
∆e Saída controlador
Kp · TD ·
Ts Kp · e
Valor erro
Kp · e e = Valor erro
t
TI
Compensação de aceleração
%
Ref. de velocidade
Veloc.actual
t
52
46
23
18
fREF (Hz)
f1L f1H f2L f2H
18 23 46 52
2502 VELOC CRIT 1 AL 0…30000 rpm /
0…500 Hz
Define o limite minimo para a gama de velocidade crítica 1.
• Este valor deve ser inferior ou igual a 2503 VELOC CRIT 1 AL.
• As unidades são rpm, excepto se 9904 MODO CTRL MOTOR = 3
(ESCALAR: FREQ), então as unidades serão Hz.
80
1
40 2
4 3
5
0
5 10 20 30 40 50
f (Hz)
Unidades 380...480 V
PN (kW) 3 7,5 15 37 132
comp IR (V) 21 18 15 10 4
A
A = Compensação IR
B = Sem compensação
P 2603
B f (Hz)
P 2604
Tenperatura
doconversor de
4 kHz frequência
1 kHz
90 °C 100 °C
Aum. Temp
100%
63%
t
}
P 3006
3007 CURVA CARGA MOT 50…150%
Define a carga operacional máxima permitida do motor.
• Quando definida para 100%, a carga máxima permitida é igual ao
valor do parâmetro 9906 CORR NOM MOTOR.
• Ajuste o nível da curva de carga se a temperatura ambiente for
diferente do valor nominal.
Corrente saída (%) relativa
a 9906 CORR NOM MOTOR
150
P 3007 100
P 3008 50
Frequência
P 3009
IO/IN A
3,5
3,0 60 s IO = Corrente saída
IN = Corrente nominal motor
2,5 90 s f
O = Frequência saída
2,0
180 s fBRK = Frequência ponto
enfraquecimento campo
1,5 300 s
A = Tempo disparo
600 s
1,0 •
0,5
fO/fBRK
0
0 0,2 0,4 0,6 0,8 1,0 1,2
Binário/
Corrente
Região bloqueio
95%
Util
limite
f
P 3011
Frequência bloqueio
Tempo tentativas
Tempo
X X X
x = Rearme automático
BX ≤ AL
Nota: O caso BX ≤ AL representa histerese normal.
Valor do parâmetro supervisionado
AL (3203)
BX (3202)
Caso A
Energizado (1)
t
0
Caso B
Energizado (1)
t
0
BX (3202)
AL (3203)
t
Caso A
Energizado (1)
t
0
Caso B
Energizado (1)
t
0
AUTO 15,0Hz
P 3401 (137) 15, 0 Hz
P 3408 (138) 3, 7 A
P 3415 (139) 44, 0 %
00:00 MENU
AUTO 15,0Hz
15, 0 Hz
3, 7 A
P 3404 V 44%
00:00 MENU
P 3407
P 3406
Fonte
P3402 P 3403 valor
Um sensor
EA1
Motor
AGND
SA1
AGND
10 nF
Três sensores
EA1
Motor AGND
T T T
SA1
AGND
10 nF
ED
+24 V CC
T
Motor
ED
+24 V DC
T 10 nF
Motor
Temperatura Resistência
Normal < 1,5 kohm
Excessiva > 4 kohm
Temperatura Resistência
Normal < 3 kohm
Excessiva > 28 kohm
6 = TERM(1) – A configuração do sensor usa um termistor.
• A protecção térmica é activada através de uma entrada
analógica. Ligue um relé termistor normalmente fechado a uma
entrada digital.
• Quando a entrada digital é “1” o motor está em
sobreaquecimento.
• Consulte os exemplos de ligação na página 282.
3502 SEL ENTRADA 1…8
Define a entrada analógica usada para o sensor de temperatura.
1 = EA1 - PT100 e PTC
2 = EA2 - PT100 e PTC
3…8 = ED1…ED6 – Termistor e PTC.
3503 LIMITE ALARME -10…200 °C
Define o limite de alarme para 0…5000 ohm
a medição da temperatura do motor. 0…1
• Em temperaturas de motor acima deste limite, o conversor de
frequência visualiza um alarme (2010, TEMP MOTOR)
Para termistores ou PTC ligado a entrada digital:
0 = Desactivado
1 = Activado.
3504 LIMITE FALHA -10…200 °C
Define o limite de falha para 0…5000 ohm
a medição da temperatura do motor. 0…1
• Em temperaturas de motor acima deste limite, o conversor de
frequência visualiza uma falha (9, SOBRETEMP MOTOR) e pára o
conversor de frequência.
Para termistores ou PTC ligado a entrada digital:
0 = Desactivado
1 = Activado.
PERIODO TEMPO 1
3602 START TIME 1
3603 STOP TIME 1
3604 START DAY 1
3605 STOP DAY 1
PERIODO TEMPO 2
3606 START TIME 2 TEMP 1
3607 STOP TIME 2 3626 SRC FUNC TEMP1
3608 START DAY 2
3609 STOP DAY 2
TEMP 2
PERIODO TEMPO 3 3627 SRC FUNC TEMP2
3610 START TIME 3
3611 STOP TIME 3 TEMP 3
3612 START DAY 3
3628 SRC FUNC TEMP3
3613 STOP DAY 3
PERIODO TEMPO 4 TEMP 4
3614 START TIME 4 3629 SRC FUNC TEMP4
3615 STOP TIME 4
3616 START DAY 4
3617 STOP DAY 4
REFORÇO
3622 SEL REFORÇO
3623 HORA REFORÇO
Activa reforço
DI1…DI6
DI1(INV)…DI6(INV)
20:30:00
17:00:00
15:00:00
13:00:00
12:00:00
10:30:00
09:00:00
Seg Ter Qua Qui Sex Sáb Dom
Reforço activo
Activação ED
Tempo Reforço
Área sobrecarga
P3706 P3709
P3712
P3715 P3718
P3714 P3717
P3711
P3705
Área de subcarga
P3708
P3704 P3707 P3710 P3713 P3716
Frequência de saída (Hz)
60 2
50%
40 1 5
30%
20
4
f
0
ƒN 2,4 · ƒN
Sem 0 - 0 - -
funcionalidade de
subcarga
Curva subcarga, 1 t 1 1 t
falha gerada
Curva subcarga, 2 t 1 2 2·t
alarme gerado
EU (50 Hz):
Obs.
Novos parâmetros
par.
3015 3704 3705 3707 3708 3710 3711 3713 3714 3716 3717
CURVA FREQ BIN FREQ BIN FREQ BIN FREQ BIN FREQ BIN
SUB CARGA CARG CARGA CARG CARGA CARG CARGA CARG CARGA CARG
CARGA 1 BAIX1 2 BAIX2 3 BAIX3 4 BAIX4 5 BAIX5
Hz % Hz % Hz % Hz % Hz %
1 5 10 32 17 41 23 50 30 500 30
2 5 20 31 30 42 40 50 50 500 50
3 5 30 31 43 42 57 50 70 500 70
4 5 10 73 17 98 23 120 30 500 30
5 5 20 71 30 99 40 120 50 500 50
US (60 Hz):
Obs.
Novos parâmetros
par.
3015 3704 3705 3707 3708 3710 3711 3713 3714 3716 3717
CURVA FREQ BIN FREQ BIN FREQ BIN FREQ BIN FREQ BIN
SUB CARGA CARG CARGA CARG CARGA CARG CARGA CARG CARGA CARG
CARGA 1 BAIX1 2 BAIX2 3 BAIX3 4 BAIX4 5 BAIX5
Hz % Hz % Hz % Hz % Hz %
1 6 10 38 17 50 23 60 30 500 30
2 6 20 37 30 50 40 60 50 500 50
3 6 30 37 43 50 57 60 70 500 70
4 6 10 88 17 117 23 144 30 500 30
5 6 20 86 30 119 40 144 50 500 50
Generalidades sobreControladores-PID
Controlador PID - Ajustes básicos
No modo de controlo PID, o conversor de frequência compara o
sinal de referência (ponto de ajuste) com um sinal actual
(feedback), e ajusta automaticamente a velocidade do
conversor de frequência para igualar os dois sinais. A diferença
entre os dois sinais é o valor de erro (desvio).
Normalmente o controlo PID é usado, quando a velocidade de
um ventilador ou de uma bomba precisa de ser controlada com
base na pressão, no caudal ou na temperatura. Na maioria dos
casos - quando existe apenas 1 sinal transdutor ligado ao
ACH550 - só são necessários os parâmetros Grupo 40:
PROCESSO PID CONJ1.
Na página 298 é apresentado um esquema do fluxo do sinal de
ponto de ajuste/feedback usando o grupo de parâmetros 40.
P1101
P1106 REF1
0…17 Painel REF1
PaInel REF2
20…21
PtoAjte PID REF2
EA 500% G40
P4016 PaInel REF2 19
Corrente -500% PID1
Binário Selecção
P4014 Valor Act PID Man/Auto
Potência MANUAL
P4015
EA P4017
Corrente AUTO
Binário
Potência
Painel REF 1 P1103
G12 P1102
ED P1104
Veloc P1105 EXT1
EA Veloc
Comun REF 1 EXT2
B
D (P 4001 = 10)
C (P 4001 = 1)
P 4002
A = Erro
B = Passo valor erro
C = Saida controlador com Ganho = 1
D = Saida controlador com Ganho = 10
100%
0%
t
Saída PID
Parte D da saída do controlador
Ganho
P 4001
t
P 4003
Unidades (P4006)
Escala (P4007) +1000,0%
P 4009
P 4008
Escala interna (%)
0% 100%
-1000,0%
Onde:
• C = Valor de referência principal
(= COM para valores 9, 10 e = EA1 para valores 14…17).
• B = Referência de correcção
(= EA1 para valores 9, 10 e = EA2 para valores 14…17).
Exemplo: A 120
figura apresenta 17 (/)
as curvas da 100
fonte de
referência dos 80
ajustes dos 9, 14 (+)
60
valores 9, 10,
e14…17, onde: 40 10, 15 (*)
• C = 25%.
• P 4012 PTO 20
AJUSTE 16 (-)
MIN = 0. 0
0 100% B
• P 4013 PTO
AJUSTE
MAX = 0.
• B varia ao longo do eixo horizontal.
ACT1 (%) A
P 4019
P 4018
ACT1 (%) B
P 4018
P 4019
t > P 4024
P 4023
t
B
P 4026
Setpoint
P 4025
t
Parar
Arrancar
C
Setpoint
P 4025 } 4005 = 1
P 4025 }D4005 = 0
t
Consulte as fguras:
• C = Nível acordar quando o parâmetro 4005 = 1
• D = Nível acordar quando o parâmetro 4005 = 0
• E = O feedback é superior ao nível acordar e a duração é
superior a 4026 ATRASO ACORDAR – função acordar PID.
• F = O feedback é inferior ao nível acordar e a duração é superior
a 4026 ATRASO ACORDAR – função Acordar PID.
C
P 4025 P 4026
Setpoint
P 4025
D
t
P 4026
F
4026 ATRASO ACORDAR 0…60 s
Define o atraso de acordar – um desvio do ponto de ajuste maior
que 4025 DESVIO ACORDAR, durante pelo menos este período de
tempo, rearma o controlador PID.
• Consulte 4023 NIVEL DORMIR PID acima.
4027 ACTIV PARAM PID1 -6…11
O Processo PID (PID1) tem dois conjuntos separados de
parâmetros, o conjunto PID 1 e o conjunto PID 2. O CONJ PID 1
define qual o conjunto que é seleccionado.
• O conjunto PID 1 usa os parâmetros 4001…4026.
• O conjunto PID 2 usa os parâmetros 4101…4126.
ACH550
Relé Logic
ACH550
Relé Logic
ACS550
P 8110
P 8109
P 8113
P 8112
fMIN
P 4014
A B C (%)
A = Sem mot auxiliares a funcionar
B = Um mot auxiliar a funcionar
C = Dois mot auxiliares a funcionar
• Use o controlo do Regulador by-pass só em aplicações especiais.
0 = NÃO – Desactiva o controlo do Regulador by-pass. O conversor
de frequência usa a referência PFA normal: SELEC REF2.
1 = SIM – Activa o controlo de by-pass do regulador.
• O regulador do processo PID é bypassed.
O valor actual de PID é usado como referência PFA (entrada).
Normalmente a REF EXT2 é usada como a referência PFA.
• O conversor de frequência usa o sinal de feedback definido por
4014 SEL FBK (ou 4114) para a referência de frequência PFA.
• A figura apresenta a relação entre o sinal de controlo 4014 SEL
FBK (OU 4114) e a frequência da velocidade regulada do motor
numa sistema de três motores.
Exemplo: No diagrama abaixo, o fluxo de saída da estação de
bombagem é controlado pela medição do fluxo de entrada (A).
Rede 3~ 3 Contactores
3
3 ACH550 P1
P2 3
M
P3 3 3~
3 P1 Tubo saída 1
A Tanque
Águas de
residuais
água de
tanque M
3~
P2 Tubo saída 2
Tubo de entrada
M
3~
P3 Tubo saída 3
A
B
P 8125 P 8124 t
Aux.
motor
1
t
0
• A = motor de velocidade regulada em aceleração usando Grupo
22: ACEL/DESACELERAÇÃO parâmetros (2202 ou 2205).
• B = motor de velocidade regulada em desaceleração usando
Grupo 22: ACEL/DESACELERAÇÃO parâmetros (2203 ou 2206).
• No arranque do motor auxiliar, o motor de velocidade regulada
desacelera usando 8125 DESACEL EM ARR AUX.
• Na paragem do motor auxiliar, o motor de velocidade regulada
acelera usando 8124 ACEL EM PAR AUX.
CORRENT 0104 - - - - - -
BINÁRIO 0105 - - - - - -
POTÊNCIA 0106 - - - - - -
TENSÃO BUS
CC 0107 - - - - - -
TENSÃO
SAÍDA 0109 - - - - - -
TEMP
ACCION 0110 - - - - - -
REF1
EXTERNA 0111 - - - - - -
REF1
EXTERNA 0112 - - - - - -
EA1 0120 - - - - - -
EA1 0121 - - - - - -
ESTADO SR
1-3 0122 - - - - - -
Setpoint Setpoint
Bomba Tempor Tempor Ponto Duplo PID Controlo
Alternativa Interno Interno/CS Flutuante PID Duplo/CS E-Bypass manual
Par.
7 8 9 10 11 12 13 14 índice Util
- - - - - - - - 0101
- - - - - - - - 0102
- - - - - - - - 0103
- - - - - - - - 0104
- - - - - - - - 0105
- - - - - - - - 0106
- - - - - - - - 0107
- - - - - - - - 0109
- - - - - - - - 0110
- - - - - - - - 0111
- - - - - - - - 0112
- - - - - - - - 0113
0h 0h 0h 0h 0h 0h 0h 0h 0114
- - - - - - - - 0115
- - - - - - - - 0116
- - - - - - - - 0118
- - - - - - - - 0119
- - - - - - - - 0120
- - - - - - - - 0121
- - - - - - - - 0122
SA1 0124 - - - - - -
SA1 0125 - - - - - -
TEMP CB 0150 - - - - - -
ENTRADA
KWH (R) 0151 - - - - - -
ENTRADA
MWH 0152 - - - - - -
VAL COMUN
PID 1 0158 - - - - - -
VAL COMUN
PID 2 0159 - - - - - -
Setpoint Setpoint
Bomba Tempor Tempor Ponto Duplo PID Controlo
Alternativa Interno Interno/CS Flutuante PID Duplo/CS E-Bypass manual
Par.
7 8 9 10 11 12 13 14 índice Util
- - - - - - - - 0123
- - - - - - - - 0124
- - - - - - - - 0125
- - - - - - - - 0126
- - - - - - - - 0127
- - - - - - - - 0128
- - - - - - - - 0129
- - - - - - - - 0130
- - - - - - - - 0131
- - - - - - - - 0132
- - - - - - - - 0133
0 0 0 0 0 0 0 0 0134
0 0 0 0 0 0 0 0 0135
0 0 0 0 0 0 0 0 0136
- - - - - - - - 0137
- - - - - - - - 0138
- - - - - - - - 0139
0 kh 0 kh 0 kh 0 kh 0 kh 0 kh 0 kh 0 kh 0140
- - - - - - - - 0141
0 0 0 0 0 0 0 0 0142
0 0 0 0 0 0 0 0 0143
0 0 0 0 0 0 0 0 0144
0 0 0 0 0 0 0 0 0145
- - - - - - - - 0150
- - - - - - - - 0151
- - - - - - - - 0152
- - - - - - - - 0158
- - - - - - - - 0159
Setpoint Setpoint
Bomba Tempor Tempor Ponto Duplo PID Controlo
Alternativa Interno Interno/CS Flutuante PID Duplo/CS E-Bypass manual
Par.
7 8 9 10 11 12 13 14 índice Util
- - - - - - - - 0301
- - - - - - - - 0302
- - - - - - - - 0303
0 0 0 0 0 0 0 0 0304
0 0 0 0 0 0 0 0 0305
0 0 0 0 0 0 0 0 0306
0 0 0 0 0 0 0 0 0307
0 0 0 0 0 0 0 0 0308
0 0 0 0 0 0 0 0 0309
0 0 0 0 0 0 0 0 0401
0 0 0 0 0 0 0 0 0402
0 0 0 0 0 0 0 0 0403
0 0 0 0 0 0 0 0 0404
0 0 0 0 0 0 0 0 0405
0 0 0 0 0 0 0 0 0406
0 0 0 0 0 0 0 0 0407
0 0 0 0 0 0 0 0 0408
0 0 0 0 0 0 0 0 0409
0 0 0 0 0 0 0 0 0410
0 0 0 0 0 0 0 0 0411
0 0 0 0 0 0 0 0 0412
0 0 0 0 0 0 0 0 0413
DI1 TEMP 1 DI1 DI1 DI1 DI1 DI1 NÃO SEL 1001
DI1 TEMP 1 NÃO SEL DI1 DI1 DI1 DI1 NÃO SEL 1002
SELEC REF2 1106 SAID PID1 SAID PID1 SAID PID1 SAID PID1 SAID PID1 SAID PID1
Setpoint Setpoint
Bomba Tempor Tempor Ponto Duplo PID Controlo
Alternativa Interno Interno/CS Flutuante PID Duplo/CS E-Bypass manual
Par.
7 8 9 10 11 12 13 14 índice Util
REF 1 REF 1 REF 1 REF 1 REF 1 REF 1 REF 1 REF 1
(Hz/rpm) (Hz/rpm) (Hz/rpm) (Hz/rpm) (Hz/rpm) (Hz/rpm) (Hz/rpm) (Hz/rpm) 1101
SAID PID1 SAID PID1 AI2 AI2 SAID PID1 SAID PID1 SAID PID1 AI2 1106
NÃO SEL NÃO SEL TEMP 1 DI3 NÃO SEL ED4, 5 NÃO SEL NÃO SEL 1201
13 ENTRADAS EA1 MINIMO 1301 20,0% 20,0% 20,0% 20,0% 20,0% 20,0%
ANALOG
EA1 MÁXIMO 1302 100,0% 100,0% 100,0% 100,0% 100,0% 100,0%
14 SAIDAS SAÍDA RELÉ 1 1401 PRONTO EM FUNC EM FUNC EM FUNC EM FUNC EM FUNC
RELE
SAÍDA RELÉ 2 1402 RUN RUN RUN RUN RUN RUN
SAÍDA RELÉ 3 1403 FALHA (-1) FALHA (-1) FALHA (-1) FALHA (-1) FALHA (-1) FALHA (-1)
ATRASO
LIGAR SR 1 1404 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s
ATRASO
DESLIG SR 1 1405 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s
ATRASO
LIGAR SR 2 1406 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s
ATRASO
DESLIG SR 2 1407 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s
ATRASO
LIGAR SR 3 1408 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s
ATRASO
DESLIG SR 3 1409 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s
SAÍDA RELÉ 4 1410 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
SAÍDA RELÉ 5 1411 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
SAÍDA RELÉ 6 1412 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
ATRASO
LIGAR SR 4 1413 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s
ATRASO
DESLIG SR 4 1414 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s
ATRASO
LIGAR SR 5 1415 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s
ATRASO
DESLIG SR 5 1416 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s
ATRASO
LIGAR SR 6 1417 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s
ATRASO
DESLIG SR 6 1418 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s
Setpoint Setpoint
Bomba Tempor Tempor Ponto Duplo PID Controlo
Alternativa Interno Interno/CS Flutuante PID Duplo/CS E-Bypass manual
Par.
7 8 9 10 11 12 13 14 índice Util
FALHA (-1) FALHA (-1) FALHA (-1) FALHA (-1) FALHA (-1) FALHA (-1) FALHA (-1) FALHA (-1) 1403
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 1410
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 1411
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 1412
CONTEÚDO
SA 2 1507 CORRENT CORRENT CORRENT CORRENT CORRENT CORRENT
CONTEÚDO
MIN SA 2 1508 0,0 A 0,0 A 0,0 A 0,0 A 0,0 A 0,0 A
Definido Definido Definido Definido Definido Definido
CONTEÚDO pelo par. pelo par. pelo par. pelo par. pelo par. pelo par.
MAX SA 2 1509 0104 0104 0104 0104 0104 0104
PASSWORD 1603 0 0 0 0 0 0
SEL REARME
FALHA 1604 TECLADO TECLADO TECLADO TECLADO TECLADO TECLADO
ALT PARAM
UTILIZ 1605 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
BLOQUEIO
LOCAL 1606 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
GRAVAR
PARAM 1607 FEITO FEITO FEITO FEITO FEITO FEITO
ARRANQ
ACTIV 1 1608 DI4 DI4 DI4 DI4 DI4 DI4
ARRANQ
ACTIV 2 1609 NÃO SEL DI5 DI5 DI5 DI5 DI5
REGISTO
ALARMES 1610 NÃO NÃO NÃO NÃO NÃO NÃO
Setpoint Setpoint
Bomba Tempor Tempor Ponto Duplo PID Controlo
Alternativa Interno Interno/CS Flutuante PID Duplo/CS E-Bypass manual
Par.
7 8 9 10 11 12 13 14 índice Util
FBK PID 1 CORRENT CORRENT CORRENT CORRENT CORRENT CORRENT CORRENT 1507
DI2 DI2 DI2 DI2 DI2 NÃO SEL DI2 NÃO SEL 1601
0 0 0 0 0 0 0 0 1603
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 1605
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 1606
NÃO SEL DI4 DI4 DI4 DI4 NÃO SEL NÃO SEL NÃO SEL 1608
NÃO SEL DI5 DI5 NÃO SEL DI5 NÃO SEL NÃO SEL NÃO SEL 1609
PARAGEM CC 2104 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
REF CORR
CC 2106 30% 30% 30% 30% 30% 30%
TEMPO TRAV
CC 2107 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s
INIBE
ARRANQUE 2108 DESLIG DESLIG DESLIG DESLIG DESLIG DESLIG
SEL PARAG
EMERG 2109 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
CORR
REFORÇ BIN 2110 100% 100% 100% 100% 100% 100%
INICIO
ATRASO 2113 0,00 s 0,00 s 0,00 s 0,00 s 0,00 s 0,00 s
Setpoint Setpoint
Bomba Tempor Tempor Ponto Duplo PID Controlo
Alternativa Interno Interno/CS Flutuante PID Duplo/CS E-Bypass manual
Par.
7 8 9 10 11 12 13 14 índice Util
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 1701
0 0 0 0 0 0 0 0 1704
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 2104
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 2109
ENT RAMPA 0 2209 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
23 VELOC GANHO PROP 2301 10,0 10,0 10,0 10,0 10,0 10,0
PFA TEMPO
INTEG 2302 2,50 s 2,50 s 2,50 s 2,50 s 2,50 s 2,50 s
TEMPO
DERIV 2303 0 ms 0 ms 0 ms 0 ms 0 ms 0 ms
COMPEN
ACEL 2304 0,00 s 0,00 s 0,00 s 0,00 s 0,00 s 0,00 s
Setpoint Setpoint
Bomba Tempor Tempor Ponto Duplo PID Controlo
Alternativa Interno Interno/CS Flutuante PID Duplo/CS E-Bypass manual
Par.
7 8 9 10 11 12 13 14 índice Util
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 2201
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 2209
0 ms 0 ms 0 ms 0 ms 0 ms 0 ms 0 ms 0 ms 2303
ON ON ON ON ON ON ON ON 2601
0V 0V 0V 0V 0V 0V 0V 0V 2603
ON ON ON ON ON ON ON ON 2607
0% 0% 0% 0% 0% 0% 0% 0% 2608
Setpoint Setpoint
Bomba Tempor Tempor Ponto Duplo PID Controlo
Alternativa Interno Interno/CS Flutuante PID Duplo/CS E-Bypass manual
Par.
7 8 9 10 11 12 13 14 índice Util
0,0 MWh 0,0 MWh 0,0 MWh 0,0 MWh 0,0 MWh 0,0 MWh 0,0 MWh 0,0 MWh 2907
0,0 MWh 0,0 MWh 0,0 MWh 0,0 MWh 0,0 MWh 0,0 MWh 0,0 MWh 0,0 MWh 2908
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 3001
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 3003
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 3004
35 Hz 35 Hz 35 Hz 35 Hz 35 Hz 35 Hz 35 Hz 35 Hz 3009
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 3010
20 s 20 s 20 s 20 s 20 s 20 s 20 s 20 s 3012
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 3018
1 1 1 1 1 1 1 1 3024
RA FALHA
EXT 3108 ACTIVO ACTIVO ACTIVO ACTIVO ACTIVO ACTIVO
PARAM FREQ FREQ FREQ FREQ FREQ FREQ
32 SUPER- SUPERV 1 3201 SAIDA SAIDA SAIDA SAIDA SAIDA SAIDA
VISÃO LIM BX
SUPERV 1 3202 50,0 Hz 50,0 Hz 50,0 Hz 50,0 Hz 50,0 Hz 50,0 Hz
LIM AL
SUPERV 1 3203 50,0 Hz 50,0 Hz 50,0 Hz 50,0 Hz 50,0 Hz 50,0 Hz
PARAM
SUPERV 2 3204 CORRENT CORRENT CORRENT CORRENT CORRENT CORRENT
LIM BX
SUPERV 2 3205 - - - - - -
LIM AL
SUPERV 2 3206 - - - - - -
PARAM FREQ FREQ FREQ FREQ FREQ
SUPERV 3 3207 BINÁRIO SAIDA SAIDA SAIDA SAIDA SAIDA
LIM BX
SUPERV 3 3208 100,0% 100,0% 100,0% 100,0% 100,0% 100,0%
LIM AL
SUPERV 3 3209 100,0% 100,0% 100,0% 100,0% 100,0% 100,0%
Versão Versão Versão Versão Versão Versão
33 INFOR- FIRMWARE 3301 Firmware Firmware Firmware Firmware Firmware Firmware
MAÇÃO PACOTE
CARGA 3302 0 0 0 0 0 0
Setpoint Setpoint
Bomba Tempor Tempor Ponto de PID PID Controlo
Alternativa Interno Interno/CS Flutuante duplo Duplo/CS E-Bypass manual
Par.
7 8 9 10 11 12 13 14 índice Util
5 5 5 5 5 5 5 5 3101
- - - - - - - - 3205
- - - - - - - - 3206
FREQ FREQ FREQ FREQ FREQ FREQ FREQ FREQ
SAIDA SAIDA SAIDA SAIDA SAIDA SAIDA SAIDA SAIDA 3207
0 0 0 0 0 0 0 0 3302
0 0 0 0 0 0 0 0 3303
- - - - - - - - 3304
Versão tab. Versão tab. Versão tab. Versão tab. Versão tab. Versão tab. Versão tab. Versão tab.
param param param param param param param param 3305
Setpoint Setpoint
Bomba Tempor Tempor Ponto Duplo PID Controlo
Alternativa Interno Interno/CS Flutuante PID Duplo/CS E-Bypass manual
Par.
7 8 9 10 11 12 13 14 índice Util
FREQ FREQ FREQ FREQ FREQ FREQ FREQ FREQ
SAIDA SAIDA SAIDA SAIDA SAIDA SAIDA SAIDA SAIDA 3401
% % % % % % % % 3405
- - - - - - - - 3410
A A A A A A A A 3412
- - - - - - - - 3414
EA1 EA1 BINÁRIO BINÁRIO EA1 EA1 EA1 NÃO SEL 3415
TEMP 1 SRC 3626 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
TEMP 2 SRC 3627 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
TEMP 3 SRC 3628 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
TEMP 4 SRC 3629 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
NÃO SEL DI1 DI1 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 3601
NÃO SEL DI3 DI3 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 3622
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 3627
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 3628
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 3629
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 3701
20 s 20 s 20 s 20 s 20 s 20 s 20 s 20 s 3703
5 Hz 5 Hz 5 Hz 5 Hz 5 Hz 5 Hz 5 Hz 5 Hz 3704
25 Hz 25 Hz 25 Hz 25 Hz 25 Hz 25 Hz 25 Hz 25 Hz 3707
43 Hz 43 Hz 43 Hz 43 Hz 43 Hz 43 Hz 43 Hz 43 Hz 3710
50 Hz 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz 3713
UNIDADE 4006 % % % % % %
FORMATO
DECIMAL 4007 1 1 1 1 1 1
SEL DORMIR 4022 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
NIVEL
DORMIR PID 4023 0,0 Hz 0,0 Hz 0,0 Hz 0,0 Hz 0,0 Hz 0,0 Hz
ATR DORMIR
PID 4024 60,0 s 60,0 s 60,0 s 60,0 s 60,0 s 60,0 s
DESV
ACORDAR 4025 0,0% 0,0% 0,0% 0,0% 0,0% 0,0%
ATRASO
ACORDAR 4026 0,50 s 0,50 s 0,50 s 0,50 s 0,50 s 0,50 s
ACTIV PARAM
PID1 4027 CONJ 1 CONJ 1 CONJ 1 CONJ 1 CONJ 1 CONJ 1
% % % % % % % % 4006
1 1 1 1 1 1 1 1 4007
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 4015
0% 0% 0% 0% 0% 0% 0% 0% 4018
0% 0% 0% 0% 0% 0% 0% 0% 4020
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 4022
UNIDADE 4106 % % % % % %
FORMATO
DECIMAL 4107 1 1 1 1 1 1
SEL DORMIR 4122 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
NIVEL
DORMIR PID 4123 0,0 Hz 0,0 Hz 0,0 Hz 0,0 Hz 0,0 Hz 0,0 Hz
ATR DORMIR
PID 4124 60,0 s 60,0 s 60,0 s 60,0 s 60,0 s 60,0 s
DESV
ACORDAR 4125 0,0% 0,0% 0,0% 0,0% 0,0% 0,0%
ATRASO
ACORDAR 4126 0,50 s 0,50 s 0,50 s 0,50 s 0,50 s 0,50 s
Setpoint Setpoint
Bomba Tempor Tempor Ponto Duplo PID Controlo
Alternativa Interno Interno/CS Flutuante PID Duplo/CS E-Bypass manual
Par.
7 8 9 10 11 12 13 14 índice Util
% % % % % % % % 4106
1 1 1 1 1 1 1 1 4107
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 4115
0% 0% 0% 0% 0% 0% 0% 0% 4118
0% 0% 0% 0% 0% 0% 0% 0% 4120
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 4122
42 EXT / TRIM GANHO 4201 1,0 1,0 1,0 1,0 1,0 1,0
PID TEMPO
INTEG 4202 60,0 s 60,0 s 60,0 s 60,0 s 60,0 s 60,0 s
TEMPO
DERIV 4203 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s 0,0 s
FILTRO
DERIV PID 4204 1,0 s 1,0 s 1,0 s 1,0 s 1,0 s 1,0 s
INV VALOR
ERRO 4205 NÃO NÃO NÃO NÃO NÃO NÃO
UNIDADE 4206 % % % % % %
FORMATO
DECIMAL 4207 1 1 1 1 1 1
ACTIVAR 4228 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
MODO TRIM 4230 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
Setpoint Setpoint
Bomba Tempor Tempor Ponto Duplo PID Controlo
Alternativa Interno Interno/CS Flutuante PID Duplo/CS E-Bypass manual
Par.
7 8 9 10 11 12 13 14 índice Util
% % % % % % % % 4206
1 1 1 1 1 1 1 1 4207
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 4215
0% 0% 0% 0% 0% 0% 0% 0% 4218
0% 0% 0% 0% 0% 0% 0% 0% 4220
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 4228
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 4230
REF PID2 REF PID2 REF PID2 REF PID2 REF PID2 REF PID2 REF PID2 REF PID2 4232
PARIDADE 5203 0 0 0 0 0 0
MENSAGENS
OK 5204 - - - - - -
ERROS
PARIDADE 5205 - - - - - -
ERROS
ESTRUT 5206 - - - - - -
SOBRCARG
BUFFER 5207 - - - - - -
Setpoint Setpoint
Bomba Tempor Tempor Ponto Duplo PID Controlo
Alternativa Interno Interno/CS Flutuante PID Duplo/CS E-Bypass manual
Par.
7 8 9 10 11 12 13 14 índice Util
NÃO NÃO NÃO NÃO NÃO NÃO NÃO NÃO
DEFINIDO DEFINIDO DEFINIDO DEFINIDO DEFINIDO DEFINIDO DEFINIDO DEFINIDO 5101
5102…
0 0 0 0 0 0 0 0 5126
0 0 0 0 0 0 0 0 5127
0 0 0 0 0 0 0 0 5128
0 0 0 0 0 0 0 0 5129
0 0 0 0 0 0 0 0 2130
0 0 0 0 0 0 0 0 5131
0 0 0 0 0 0 0 0 5132
0 0 0 0 0 0 0 0 5133
1 1 1 1 1 1 1 1 5201
9,6 kb/s 9,6 kb/s 9,6 kb/s 9,6 kb/s 9,6 kb/s 9,6 kb/s 9,6 kb/s 9,6 kb/s 5202
0 0 0 0 0 0 0 0 5203
- - - - - - - - 5204
- - - - - - - - 5205
- - - - - - - - 5206
- - - - - - - - 5207
- - - - - - - - 5208
0 0 0 0 0 0 0 0 5301
1 1 1 1 1 1 1 1 5302
9,6 kb/s 9,6 kb/s 9,6 kb/s 9,6 kb/s 9,6 kb/s 9,6 kb/s 9,6 kb/s 9,6 kb/s 5303
0 0 0 0 0 0 0 0 5304
0 0 0 0 0 0 0 0 5305
0 0 0 0 0 0 0 0 5306
0 0 0 0 0 0 0 0 5307
0 0 0 0 0 0 0 0 5308
0 0 0 0 0 0 0 0 5309
5310…
0 0 0 0 0 0 0 0 5320
81 PFA REF PASSO 1 8103 0,0% 0,0% 0,0% 0,0% 0,0% 0,0%
PFA
REF PASSO 2 8104 0,0% 0,0% 0,0% 0,0% 0,0% 0,0%
PFA ACTIVO 8123 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
ACC EM
PARAG AUX 8124 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
DSACEL
ARRANQ AUX 8125 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
TEMP COMUT 8126 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
MOTORES 8127 2 2 2 2 2 2
COM TEMP TEMP TEMP TEMP TEMP TEMP
MARCHA AUX 8128 FUNC PAR FUNC PAR FUNC PAR FUNC PAR FUNC PAR FUNC PAR
98 OPÇÕES SEL PROT
COM 9802 NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL
Duplo Setpoint
Bomba Tempor Tempor Ponto setpoint PID Controlo
Alternativa Interno Interno/CS Flutuante PID Duplo/CS E-Bypass manual
Par.
7 8 9 10 11 12 13 14 índice Util
1 1 1 1 1 1 1 1 8117
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 8118
ACTIVE NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 8123
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 8124
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 8125
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 8126
2 2 2 2 2 2 2 2 8127
TEMP TEMP TEMP TEMP TEMP TEMP TEMP TEMP
FUNC PAR FUNC PAR FUNC PAR FUNC PAR FUNC PAR FUNC PAR FUNC PAR FUNC PAR 8128
NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL NÃO SEL 9802
Diagnósticos e manutenção
Conteúdo do capítulo
Este capítulo contém informação sobre diagnósticos e
correcção de falhas, rearme e manutenção do conversor de
frequência.
Ecrãs de diagnóstico
O conversor de frequência detecta situações de erro e emite um
relatório usando:
• o LED verde e vermelho no chassis do conversor
• o LED de estado no painel de controlo (se o conversor de
frequência for instalado com painel de controlo)
• o ecrã do painel de controlo (se existir um painel de controlo
HVAC ligado ao conversor de frequência)
• Os bits do parâmetro Palavra de falha e da Palavra de
alarme (parâmetros 0305 a 0309.) Consulte Grupo 03:
SINAIS ACTUAIS FB.
A forma do ecrã depende da gravidade do erro. Pode
especificar a gravidade de muitos dos erros programando o
conversor de frequência para:
• Ignorar a situação do erro.
• Reportar a situação como um alarme.
• Reportar a situação como uma falha.
Falhas - Vermelho
O conversor de frequência assinala que foram detectados erros
graves, ou falhas, e:
• activa o LED vermelho no conversor de frequência (o LED
está aceso ou intermitente).
• apresentando o LED vermelho de estado no painel de
controlo de operação (se estiver ligado ao conversor de
frequência).
• ajusta um bit apropriado num parâmetro de Palavra de falha
(0305 a 0307).
• subsitui a indicação apresentada no ecrã do painel de
controlo pela indicação de um código de falha.
• pára o motor (se estiver a funcionar).
O código de falha no ecrã do painel de controlo é temporário. Ao
premir qualquer uma das seguintes teclas remove a mensagem
de falha: MENU, ENTER, tecla UP, ou tecla DOWN. A
mensagem reaparece depois de alguns segundos se o painel
de controlo não for tocado e a falha ainda estiver activa.
Corrigir falhas
A acção correctiva recomendada para falhas é:
1. Use a Lista de falhas tabela abaixo para encontrar e
solucionar a origem do problema.
2. Rearme o conversor de frequência. Consulte a secção
Reset de falha na página 400.
Lista de falhas
A tabela seguinte lista as falhas pelo número de código e
descreve cada uma delas. O nome da falha é a forma
mais longa apresentada no ecrã do painel de controlo
quando a falha ocorre. O nome da falha exibido no modo
Diário de Falhas (ver a página 107) e o nome da falha no
parâmetro 0401 ULTIMA FALHA pode ser mais curto.
Código Nome da
Descrição e
de falha no
acção correctiva recomendada
falha painel
1 SOBRECOR- Corrente de saída excessiva. Verifique e
RENTE corrija:
• carga excessiva do motor
• tempo de aceleração insuficiente
(parâmetros 2202 TEMPO ACEL 1 e 2205
TEMPO ACEL 2)
• motor, cabos do motor ou ligações
danificados.
2 SOBRETENS CC Tensão CC do circuito intermédio
excessiva. Verifique e corrija:
• sobretensões estáticas ou transitórias
na rede de alimentação.
• tempo de desaceleração insuficiente
(parâmetros 2203 TEMPO DESACEL1 e
2206 TEMPO DESACEL2).
• chopper de travagem subdimensionado
(se presente).
Código Nome da
Descrição e
de falha no
acção correctiva recomendada
falha painel
3 SOBREAQUEC Temperatura do dissipador do conversor
de frequência excessiva. A temperatura
está no limite superior 115 °C (239 °F) ou
acima. Verifique e corrija:
• falha do ventilador
• obstruções no fluxo de ar
• sujidade ou poeira no dissipador
• temperatura ambiente excessiva
• carga excessiva do motor.
4 CURTOCIRC Corrente em falha. Verifique e corrija:
• curtocircuito no cabo(s) do motor ou no
motor.
• perturbações na alimentação.
5 RESERVADO Não usado.
6 SUBTENSÃO CC Tensão CC do circuito intermédio
insuficiente. Verifique e corrija:
• fase em falta na rede de alimentação.
• fusível queimado.
• subtensão na rede.
7 AI1 PERDIDA Perda da entrada analógica 1. Perda da
entrada analógica 1. Valor da entrada
analógica menor que EA1 FALHA MIN
(3021). Verifique e corrija:
• fonte e ligação da entrada analógica.
• definições do parâmetro para AI1 LIMITE
FALHA (3021) e 3001 função AI<MIN .
Código Nome da
Descrição e
de falha no
acção correctiva recomendada
falha painel
9 SOBREAQUEC Motor muito quente, baseado na estimativa
MOT do conversor de frequência.
• Verifique a sobrecarga do motor.
• Ajuste os parâmetros usados para a
estimativa (3005…3009).
• Verifique os sensores de temperatura e
os Grupo 35: MED TEMP MOTOR
parâmetros.
10 PERDA PAINEL Comunicação do painel perdida e ou:
• o conversor de frequência está em
modo de controlo local (o ecrã do painel
de controlo exibe LOC), ou
• o conversor de frequência está em
modo de controlo remoto (REM) e está
parametrizado para aceitar comandos
de arrancar/parar, sentido ou referência
a partir do painel.
Para corrigir, verifique:
• linhas de comunicação e as ligações
• parâmetro 3002 ERR COM PAINEL
• parâmetros em Grupo 10: COMANDO e
Grupo 11: SEL REFERÊNCIAS (se o
funcionamento do conversor de
frequência for AUTO).
11 FALHA ID RUN O ID Run do motor não foi completado com
sucesso. Verifique e corrija:
• ligações do motor
12 BLOQUEIO Bloqueio do motor ou do processo. O
MOTOR motor está a operar na região de bloqueio.
Verifique e corrija:
• carga excessiva.
• potência do motor insuficiente.
• parâmetros 3010…3012.
13 RESERVADO Não usado.
Código Nome da
Descrição e
de falha no
acção correctiva recomendada
falha painel
14 FALHA1 EXT A entrada digital definida para reportar a
primeira falha externa está activa. Veja o
parâmetro 3003 FALHA EXTERNA 1.
15 FALHA1 EXT A entrada digital definida para reportar a
segunda falha externa está activa. Veja o
parâmetro 3004 FALHA EXTERNA 2.
16 FALHA À TERRA Desiquilibrio da carga no sistema de
entrada de alimentação.
• Verifique/corrija falhas no motor ou no
cabo do motor.
• Verifique se o cabo do motor não
excede o comprimento máximo
especificado.
17 OBSOLETO Não usado.
18 FALHA TERM Falha interna. O termistor de medição da
temperatura interna do conversor de
frequência está aberto ou desligado.
Contacte o representante local da ABB
(consulte a página 444).
19 LIGAÇÃO OPEX Falha interna. Foi detectado um problema
relacionado com a comunicação entre as
placas de controlo e as placas do circuito
de alimentação. Contacte o representante
local da ABB (consulte a página 444).
20 OPEX PWR Falha interna. Detectado um estado de
baixa tensão na placa do circuito de
alimentação. Contacte o representante
local da ABB (consulte a página 444).
21 MED CORR Falha interna. A medição de corrente está
fora da gama. Contacte o representante
local da ABB (consulte a página 444).
22 FASE ALIM Ripple em tensão CC muito elevada.
Verifique e corrija:
• falta de fase na rede.
• fusível queimado.
23 RESERVADO Não usado.
Código Nome da
Descrição e
de falha no
acção correctiva recomendada
falha painel
24 SOBREVELOC Velocidade do motor é mais alta que 120%
do maior (valor absoluto) de 2001 VELOC
MINIMA ou 2002 VELOC MAXIMA. Verifique e
corrija:
• definições dos parâmetros 2001 e 2002.
• adequabilidade do binário de travagem
do motor.
• aplicabilidade do controlo de binário.
• chopper e resistência de travagem.
25 RESERVADO Não usado.
26 ID CONVERSOR Falha interna. O bloco de configuração de
identificação do conversor de frequência
não é válido. Contacte o representante
local da ABB (consulte a página 444).
27 FICH CONFIG O ficheiro de configuração interno tem um
erro. Contacte o representante local da
ABB (consulte a página 444).
28 ERRO SERIE 1 A comunicação fieldbus terminou. Verifique
e corrija:
• ajuste da falha (3018 FUNC FALHA COM e
3019 TEMPO FALHA COME).
• definições de comunicação (Grupo 51:
MOCO COMUNIC EXT ou Grupo 53:
PROTOCOLO EFB como apropriado)
• má ligação e/ou ruído na linha.
29 FICH COM EFB Erro na leitura do ficheiro de configuração
para o adaptador de fieldbus.
30 TRIP FORÇA Disparo de falha forçado pelo fieldbus.
Consulte o Manual de Utilizador do
fieldbus.
31 EFB 1 Código de falha reservado para a
aplicação do protocolo EFB. O significado
32 EFB 2
está dependente do protocolo.
33 EFB 3
Código Nome da
Descrição e
de falha no
acção correctiva recomendada
falha painel
34 FASE MOTOR Falha no circuito do motor. Perda de uma
das fases do motor. Verifique e corrija:
• falha do motor.
• falha do cabo do motor.
• falha do relé térmico (se usado).
• falha interna.
35 CABOS SAIDA Suspeita de erro nos cabos de potência.
Verifique e corrija:
• ligação de entrada de potência à saída
do conversor de frequência.
• falhas de terra.
36 SW INCOMPATI- O software carregado não é compatível
VEL com o tipo de corrente do conversor de
frequência. Contacte o representante local
da ABB (consulte a página 444).
37 SOBREAQUEC A placa de controlo do conversor de
CB frequência sobreaqueceu. O limite de
disparo de falha é 88 °C. Verifique e
corrija:
• temperatura ambiente excessiva
• falha do ventilador
• obstruções no fluxo de ar.
Não se aplica em conversores de
frequência com uma placa de controlo
OMIO.
38 CURVA CARGA A condição definida pelo parâmetro
UTILIZ 3701 CARG UTIL MODO C foi válida durante
mais tempo que o definido por 3703 CARG
UTIL TEMP C.
Código Nome da
Descrição e
de falha no
acção correctiva recomendada
falha painel
1000 PARAM HZ-RPM Valores dos parâmetros inconsistentes.
Verifique o seguinte:
• 2001 VELOC MINIMA > 2002 VELOC
MAXIMA.
• 2007 FREQ MINIMA > 2008 FREQ MAXIMA.
• 2001 VELOC MINIMA / 9908 VELOC NOM
MOTOR fora da gama: -128…128
• 2002 VELOC MAXIMA / 9908 VELOC NOM
MOTOR fora da gama: -128…128
• 2007 FREQ MINIMA / 9907 FREQ NOM
MOTOR fora da gama: -128…128
• 2008 FREQ MAXIMA / 9907 FREQ NOM
MOTOR fora da gama: -128…128
Código Nome da
Descrição e
de falha no
acção correctiva recomendada
falha painel
1005 PAR PCU 2 Valores dos parâmetros de controlo de
potência inconsistentes: kVA nominal do
motor ou potência nominal do motor
incorrecta. Verifique o seguinte:
• 1,1 < (9906 CORR NOM MOTOR · 9905
TENS NOM MOTOR · 1,73 /PN) < 2,6,
onde: PN = 1000 · 9909 MOTOR NOM
POWER (if units are kW)
or PN = 746 · 9909 MOTOR NOM POWER
(if units are hp, e.g. in US).
1006 EXT SR PAR Valores dos parâmetros inconsistentes.
Verifique o seguinte:
• módulo de extensão de relé não ligado e
• 1410…1412 SAIDAS A RELÉ 4…6 tem
valores não-zero.
1007 FALTA DE PAR Valores dos parâmetros inconsistentes.
FIELBUS Verifique e corrija:
• Se um parâmetro está definido para
controlo de fieldbus (ex: COMANDOS EXT1
= 10 (COM)), mas 9802 SEL PROT COM = 0.
1008 MODO PFC PAR Valores dos parâmetros inconsistentes –
9904 MODO CTRL MOTOR deve ser =
3 (SCALAR:FREQ) onde 8123 PARMISSÃO
PFA está activado.
1009 PAR PCU 1 Valores dos parâmetros de controlo de
potência inconsistentes: Frequência ou
velocidade nominal incorrecta. Verifique o
seguinte para as duas:
• 1 < (60 · 9907 FREQ NOM MOTOR / 9908
VELOC NOM MOTOR < 16
• 0,8 < 9908 VEL NOM MOTOR /
(120 · 9907 FREQ NOM MOTOR / Pólos
motor) < 0,992.
1010 PAR PFA E O modo Override é activado ao mesmo
SOBREPOSIÇÃO tempo que o PFA. Isto não pode ser feito
porque os interlocks PFA não podem ser
observados no modo override.
Código Nome da
Descrição e
de falha no
acção correctiva recomendada
falha painel
1011 SOBREPOSI- Valores dos parâmetros inconsistentes. Os
ÇÃO PAR parâmetros no modo override não têm
valores correctos quando o modo override
está activo (parâmetro 1705 OVERRIDE
ACTIVO). Verifique o seguinte:
• parâmetro 1701 SEL OVERRIDE, sinal de
activação de sobreposição
• parâmetro 1702 FREQ OVERRIDE e 1703
VELOC OVERRIDE ambos em zero.
Código Nome da
Descrição e
de falha no
acção correctiva recomendada
falha painel
1016 CARGA UTILIZA- Os valores dos parâmetros para a curva de
DOR PAR C carga do utilizador são inconsistentes.
Verifique se as seguintes condições são
cumpridas:
• 3704 FREQ CARGA 1 < 3707 FREQ
CARGA 2 < 3710 FREQ CARGA 3 <
3713 FREQ CARGA 4 < 3716 FREQ
CARGA 5.
• 3705 BIN CARG BAIX 1 < 3706 BIN CARG
ALT 1.
• 3708 BIN CARG BAIX 2 < 3709 BIN CARG
ALT 2.
• 3711 BIN CARG BAIX 3 < 3712 BIN CARG
ALT 3.
• 3714 BIN CARG BAIX 4 < 3715 BIN CARG
ALT 4.
• 3717 BIN CARG BAIX 5 < 3718 BIN CARG
ALT 5.
Reset de falha
O ACH550 pode ser configurado para rearmar automaticamente
certas falhas. Consulte o parâmetro Grupo 31: REARME
AUTOMATICO.
LED vermelho
Para rearmar o conversor de frequência das falhas indicadas
pelo LED vermelho (ligado, não intermitente), corrija o problema
e um do seguinte:
• No painel de controlo: prima RESET
• Desligue a alimentação durante 5 minutos.
Dependendo do valor de 1604, SEL REARME FALHA, o conversor
de frequência pode ser rearmado da seguinte forma:
• Entrada digital
• Comunicação série
Quando a falha tiver sido removida, o motor pode arrancar.
Histórico
Para referência, os códigos das três últimas falhas são guardados
nos parâmetros 0401, 0412, 0413. Para as falhas mais recentes
(identificadas pelo parâmetro 0401), o conversor de frequência
guarda dados adicionais (nos parâmetros 0402... 0411) para ajuda
na resolução de um problema. Por exemplo, o parâmetro 0404
guarda a velocidade do motor no momento da falha.
Para limpar o histórico de falhas (todos os Grupo 04:
HISTORICO FALHAS parâmetros), siga estes passos:
1. No painel de controlo, em Modo Parâmetros, seleccione o
parâmetro 0401.
2. Prima EDITAR.
3. Prima Up e Down ao mesmo tempo.
4. Prima SALVAR.
Corrigir alarmes
As acções de correcção recomendadas para alarmes são:
• Determine se o Alarme necessita de alguma acção de
correcção (a acção nem sempre é necessária).
• Use Listagem de alarmes abaixo para localizar e reconhecer
a causa do problema.
Listagem de alarmes
A tabela seguinte lista as falhas pelo número de código e
descreve cada uma delas.
Código
Ecrã Descrição
alarme
2001 SOBRECORR O controlador limitador de corrente está activo.
Verifique e corrija:
• carga excessiva do motor
• tempo de aceleração insuficiente (parâmetros
2202 TEMPO ACEL 1 e 2205 TEMPO ACEL 2)
• motor, cabos do motor ou ligações danificados.
2002 SOBRETENSÃO O controlador de sobretensão está activo.
Verifique e corrija:
• sobretensões estáticas ou transientes na
alimentação de entrada
• tempo de desaceleração insuficiente
(parâmetros 2203 TEMPO DESACEL 1 e 2206
TEMPO DESACEL 2).
Código
Ecrã Descrição
alarme
2003 SUBTENSÃO O controlador de subtensão está activo. Verifique e
corrija:
• subtensão na rede
2004 BLOQUEIO DIR A alteração de sentido de rotação pretendida não é
permitida. Ou:
• não tente alterar o sentido de rotação do motor,
ou
• altere o parâmetro 1003 SENTIDO que permitam
a alteração do sentido de rotação (se a
operação inversa for segura).
2005 COMUN ES A comunicação fieldbus terminou. Verifique e
corrija:
• ajuste da falha (3018 FUNC FALHA COM e 3019
TEMPO FALHA COME).
• definições de comunicação (Grupo 51: MOCO
COMUNIC EXT ou Grupo 53: PROTOCOLO
EFB como apropriado)
• má ligação e/ou ruído na linha.
2006 AI1 PERDIDA Entrada analógica 1 perdida, ou valor inferior ao
minimo definido. Verifique:
• fonte de entrada e ligações
• parâmetro que define o minimo (3021)
• parâmetro que define a operação alarme/falha
(3001).
2007 AI2 PERDIDA Entrada analógica 2 perdida, ou valor inferior ao
minimo definido. Verifique:
• fonte de entrada e ligações
• parâmetro que define o minimo (3022)
• parâmetro que define a operação alarme/falha
(3001).
Código
Ecrã Descrição
alarme
2008 PERDA PAINEL Comunicação do painel perdida e ou:
• o conversor de frequência está em modo de
controlo local (o ecrã do painel de controlo exibe
LOC), ou
• o conversor de frequência está em modo de
controlo remoto (REM) e está parametrizado
para aceitar comando de arrancar/parar, sentido
de rotação ou referência a partir do painel de
controlo.
Para corrigir verifique:
• linhas de comunicação e as ligações
• parâmetro 3002 ERR COM PAINEL
• parâmetros em Grupo 10: COMANDO e
Grupo 11: SEL REFERÊNCIAS (se a operação
do conversor de frequência for AUTO).
2009 SOBREAQUEC O dissipador do conversor de frequência está
DISPOSITIVO quente. Este alarme informa que pode estar para
acontecer uma falha por SOBRETEMPERATURA.
Verifique e corrija:
• falha do ventilador
• obstruções no fluxo de ar
• sujidade ou poeira no dissipador
• temperatura ambiente excessiva
• carga excessiva do motor.
2010 TEMP MOTOR O motor está quente, baseado ou na estimativa do
conversor de frequência ou no feedback de
temperatura. Este alarme alerta para a
possibilidade da ocorrência de um disparo de falha
por SOBRETEMP MOTOR.
• Verifique a sobrecarga do motor.
• Ajuste os parâmetros usados para a estimativa
(3005…3009).
• Verifique os sensores de temperatura e os
Grupo 35: MED TEMP MOTOR parâmetros.
2011 RESERVADO Não usado.
2012 BLOQUEIO O motor está a operar na região de bloqueio. Este
MOTOR alarme alerta para a possibilidade de ocorrência de
um disparo da falha de BLOQUEIO MOTOR.
Código
Ecrã Descrição
alarme
2013 AUTOREARME Este alarme alerta que o conversor de frequência
Ver está próximo de efectuar um rearme automático de
Nota 1 falhas, que pode arrancar o motor.
• Para controlar o rearme automático, use Grupo
31: REARME AUTOMATICO.
2014 ALTERAUTOM Este alarme alerta que a função de alteração
Ver automática PFC está activa.
Nota 1 • Para controlar o PFA, use Grupo 81:
CONTROLO PFA e veja também a macro de
alternância de Bombas na página 124.
2015 BLOQUEIO I PFA Este alarme alerta que os bloqueios PFA estão
activos, o que significa que o conversor de
frequência não pode arrancar o seguinte:
• qualquer motor (quando é usado Alterautom),
• o motor de velocidade regulada (quando não é
usado Alterautom).
2016 RESERVADO Não usado.
2017 TECLA OFF Este alarme informa que foi premida a tecla OFF
Ver no painel de controlo com o bloqueio de local de
Nota 1 controlo activo.
• Desactive o modo de controlo local com o
parâmetro 1606 BLOQUEIO LOCAL e tente de
novo.
2018 DORMIR PID Este alarme alerta que a função PID dormir está
Ver activa, o que significa que o motor pode acelerar
Nota 1 quando a função PID dormir termina.
• Para controlar PID dormir, use os parâmetros
4022…4026 ou 4122…4126.
2019 ID RUN A executar a Identificação do Motor
2020 OVERRIDE Função de Emergência activada.
2021 ARRANQ ACTIVO Este alarme avisa que o sinal de Arranque Activo1
1 EM FALTA está em falta
• Para controlar a função Arranque Activo 1, use
o parâmetro 1608.
Para corrigir, verifique:
• configuração da entrada digital.
• ajustes da comunicação.
Código
Ecrã Descrição
alarme
2022 ARRANQ ACTIVO Este alarme avisa que o sinal de Arranque Activo1
2 EM FALTA está em falta
• Para controlar a função Arranque Activo 2, use
o parâmetro 1609.
Para corrigir, verifique:
• configuração da entrada digital.
• ajustes da comunicação.
2023 PARAGEM DE Paragem de emergência activa.
EMERGÊNCIA
Nota 1. Mesmo quando a saída a relé está configurada para indicar condições
de alarme (ex: parâmetro 1401 SAÍDA RELÉ 1= 5 (ALARME) ou 16 (FALHA/
ALARME), este alarme não é indicado pela saída a relé.
Intervalos de manutenção
Esquema
Os componentes que dizem respeito a actividades de
manutenção são apresentados nas figuras seguintes.
R7 R8
A49
A49
A41
C201
C201
-214
C202 Y41
C203
C204
A41
Designação Componente
Dissipador
O dissipador de calor apanha pó do ar de refrigeração.
O conversor de frequência emite avisos e falhas de
sobreaquecimento se o dissipador não for limpo. Num
ambiente “normal” (sem pó, não limpo) o dissipador
deve ser verificado e limpo anualmente, num ambiente mais
sujo esta operação deve ser mais frequente.
Limpe o dissipador como se segue (quando necessário):
1. Desligue a alimentação do conversor de frequência.
2. Retire o ventilador de ventilação (consulte a secção
Substituição do ventilador principal na página 408.
3. Sopre ar limpo e comprimido (não humido) de baixo para
cima e use ao mesmo tempo um aspirador na saída de ar
para apanhar o pó.
DC-
3
4
3 3 DC+
2
6
7
3
8
5
7
6
3
3
3
DC+ DC-
5
3
Condensadores
Reformas
Os condensadores CC do conversor de frequência precisam de
ser substituídos se o conversor de frequência estiver sem
funcionar mais de um ano. Sem a beneficiação, os
condensadores podem estar danificados quando o conversor de
frequência começar a funcionar. É por isso recomendado que
os condensadores sejam reformados todos os anos. Veja na
página 20 como verificar a data de fabrico no número de série
nas etiquetas do conversor de frequência.
Para obter mais informações sobre a reforma de
condensadores, consulte Guide for Capacitor Reforming in
ACS50, ACS55, ACS150, ACS350, ACS550 and ACH550
[3AFE68735190 (Inglês)], disponível na Internet (aceda a
www.abb.com e introduza o código no campo Search).
Substituição
O circuito intermédio do conversor de frequência utiliza vários
condensadores electróliticos. A sua vida útil é entre 90 000
horas horas dependendo da carga do conversor de frequência e
da temperatura ambiente. A vida do condensador pode ser
prolongada descendo a temperatura ambiente.
Não é possível prever uma avaria num condensador. A avaria
de um condensador é normalmente seguida pela avaria de um
fusível de rede ou pelo disparo de uma falha. Contacte a ABB
se suspeitar de uma falha do condensador (veja a página 444).
Estão disponíveis na ABB peças de substituição para chassis
R4 e superior. Não use peças diferentes das especificadas
pela ABB.
Substituição do condensador (R7)
Substitua os condensador tal como é descrito na secção
Substituição do ventilador (chassis R7) na página 409.
3 4
M6
3
4 pcs
M6 2
M10
3
3
2 pcs
M6 2 pcs
M6 Invólucro do condensador
LEDs
Esta tabela descreve os LEDs do conversor de frequência.
Bateria
A bateria mantém o relógio em funcionamento em memória
durante os cortes de energia.
O tempo de vida da bateria é superior a dez anos. Para retirar a
bateria, use uma moeda para rodar o suporte da bateria na
parte de trás do painel de controlo. Substitua a bateria por outra
do tipo CR2032.
Dados técnicos
Conteúdo do capítulo
Este capítulo contém a seguinte informação:
• gamas de corrente (página 415)
• cabos de alimentação de entrada, fusíveis e disjuntores
(página 418)
• entradas de cabos (página 422)
• ligação da alimentação de entrada (rede) (página 423)
• ligação do motor (página 424)
• ligações de controlo (página 427)
• descrição do hardware (página 428)
• rendimento (página 431)
• arrefecimento (página 431)
• dimensões, pesos e ruído (página 432)
• condições ambientais (página 435)
• materiais (página 436)
• normas aplicáveis (página 437)
• disposições para cumprimento dos requisitos para marcação
CE, C-Tick e UL (página 438)
• garantia (página 442)
• protecção do produto nos EUA (página 443)
• informação de contactos (página 444).
Gamas de corrente
Pelo código do tipo, a tabela abaixo fornece as características
do conversor de frequência CA de velocidade variável ACS550,
incluído:
• gamas de corrente IEC
• tamanho de chassis
• dissipação de calor e fluxo de ar do armário do conversor de
frequência.
Os títulos das colunas abreviados estão descritos na secção
Símbolos na página 416.
Símbolos
Valores típicos:
Gama nominal (10% da capacidade de sobrecarga)
I2N corrente rms contínua. É permitida 10% de sobrecarga
durante um minuto em cada 10 minutos ao longo de
toda a gama de velocidade.
PN potência típica do motor. Os valores de potência em
kilowatts aplicam-se à maioria dos motores de 4 pólos
IEC 34. Os valores de potência em Hp aplicam-se à
maioría dos motores de 4 pólos NEMA.
1,1 · IN
IN
1 minuto 9 minutos 1 minuto
t
Tamanho
Dentro de uma gama de tensão os valores de corrente são os
mesmos independentemente da tensão de alimentação. Para
alcançar a potência nominal do motor apresentada na tabela, a
corrente nominal do conversor de frequência deve ser mais
elevada ou igual à corrente nominal do motor.
Nota 1: As gamas aplicam-se em temperaturas ambiente até
40 °C (104 °F).
Desclassificação
A capacidade de carga (corrente e potência) diminui se a
altitude da instalação exceder 1000 m (3300 ft), ou se a
temperatura ambiente exceder os 40 °C (104 °F).
Desclassificação de temperatura
Se a temperatura variar de +40 °C…50 °C (+104 °F…122 °F), a
corrente nominal de saída tem de ser diminuida 1% para cada
1 °C (1,8 °F) acima dos 40 °C (+104 °F). A corrente de saída é
calculada multiplicando a corrente dada na tabela nominal pelo
factor de desclassificação.
Exemplo. Se a temperatura ambiente for 50 °C (+122 °F), o
factor de desclassificação é de 100% - 1%/°C = 90% ou 0,90.
A corrente de saída é então 0,90 · I2N.
Desclassificação de altitude
Em altitudes entre 1000…4000 m (3300…13.200 ft) acima do
nível do mar, a desclassificação é 1% por cada 100 m (330 ft).
Se o local de instalação for superior a 2000 m (6600 ft) acima do
nível do mar, contacte o seu distribuidor ABB local para obter
mais informações (consulte a página 444).
Fusíveis
Os circuitos de protecção devem ser fornecidos pelo utilizador,
dimensionados de acordo com os códigos eléctricos nacionais e
locais. São fornecidas nesta secção recomendações sobre
fusíveis para protecção de curtocircuito no cabo de entrada e no
conversor de frequência.
Verifique se o fusível funciona rapidamente analisando se a
corrente de curtocircuito da instalação é pelo menos a
corrente de curtocircuito mínima indicada na tabela abaixo.
A corrente de curtociruito da instalação pode ser calculada do
seguinte modo:
U
Ik2-ph =
2· Rc2 + (Zk + Xc)2
onde:
Ik2-ph = corrente de curtocircuito num curtocircuito bifásico
simétrico (A)
U = tensão linha a linha de rede (V)
Rc = resistência do cabo (ohm)
Zk = zk · UN2/SN = impedância do transformador (ohm)
zk = impedância do transformador (%)
UN = tensão nominal do transformador (V)
SN = tensão nominal aparente do transformador (kVA)
Xc = reactância do cabo (ohm).
Se a corrente de curtocircuitocalculada da instalação for menor
do que a corrente de curtocircuito mínima indicada na tabela
abaixo, os fusíveis não funcionam suficientemente rápido para
proteger o conversor de frequência em 0,1 s. Seleccione um
fusível mais rápido para garantir que o tempo necessário de
operação 0,1 é satisfeito.
Fusíveis
Capaci-
Código Corrente dade
de tipo de UL
de cur- IEC 60269 ABB Tipo Tipo
entrada tocir- Classe
ACH550- gG de controlo Bussmann
T
02- cuito
mínima
A A A A
245A-4 245 4510 250 OFAF2H315 400 JJS-300
289A-4 289 4510 315 OFAF2H315 400 JJS-400
368A-4 368 6180 400 OFAF3H400 400 JJS-500
486A-4 486 10200 500 OFAF3H630 600 JJS-600
526A-4 526 10200 630 OFAF3H630 800 JJS-800
602A-4 602 10200 630 OFAF3H630 800 JJS-800
645A-4 645 13500 800 OFAF3H800 800 JJS-800
00467918.xls B
Disjuntores
É preferível a utilização de fusíveis, mas podem também ser
usados os disjuntores de caixa moldade da ABB (MCCB) da
tabela abaixo.
Código de Cor- Disjuntor de caixa moldada Tmax da
tipo rente ABB (MCCB)
de
ACH550-02- entrada Estru- Gamas Versão Capaci-
tura de electró- dade de
do Tmax nica curto
Tmax circuito
A A A kA
245A-4 245,0 T4 320 320 65
289A-4 289,0 T4 320 320 65
368A-4 368,0 T5 630 630 65
486A-4 486,0 T5 630 630 65
526A-4 526,0 T5 630 630 65
602A-4 602,0 T5 630 630 65
645A-4 645,0 - - - -
00577998.xls A
Cabo
Código de Tamanho Corrente
tipo de de Cu Al
ACH550-02- chassis entrada
mm2 mm2
245A-4 R7 245 3 × 240+120 2 × (3×120+50Cu)
289A-4 R7 289 2 × (3×95+50) 2 × (3×150+50Cu)
368A-4 R8 368 2 × (3×150+95) 2 × (3×240+95Cu)
486A-4 R8 486 2 × (3×240+120) 3 × (3×150+50Cu)
526A-4 R8 526 3 × (3×150+95) 3 × (3×240+95Cu)
602A-4 R8 602 3 × (3×185+95) 3 × (3×240+95Cu)
645A-4 R8 645 3 × (3×185+95) 3 × (3×240+95Cu)
Entradas de cabo
A informação seguinte está relacionada com a tensão de
entrada na tabela abaixo: número de orifícios guia (por fase),
diâmetros máximos do cabo (por fase) para os orifícios,
tamanho dos parafusos de fixação das pegas do busbar bem
como os binários de aperto.
N·m lbf·ft
R7 M8 15…22 10…16
R8 M8 15…22 10…16
00467918.xls B
Ligação de motor
Ligações de controlo
Descrição do hardware
X1 Descrição do hardware
1 SCR Terminal para blindagem do cabo de sinal. (Ligado
internamente à terra do chassi.)
2 EA1 Canal 1 de entrada analógica, programável. Por
defeito2 = referência de frequência. Resolução 0,1%,
precisão ±1%.
Podem ser usados dois tipos de interruptores DIP.
J1: AI1 DESLIGADO: 0…10 V (Ri = 312 kohm)
ON
ON
1
E/S analógica
ON
1
ON
2
X1 Descrição do hardware
10 +24V Saída de tensão auxiliar 24 V DC / 250 mA (referência
para GND). Protegido contra curtocircuito.
11 GND Saída de tensão auxiliar comum. (Ligada internamente
como flutuante.)
Entradas dgitais1
22 RO2C
funcionamento
23 RO2A
Máximo: 250 V CA / 30 V CC, 2 A
24 RO2B Mínimo: 500 mW (12 V, 10 mA)
25 RO3C Saída a relé 3, programável
Por defeito2 = Falha (-1)
26 RO3A
Máximo: 250 V CA / 30 V CC, 2 A
27 RO3B Mínimo: 500 mW (12 V, 10 mA)
1
Impedância de entrada digital 1,5 kohm. A tensão máxima para as
entradas digitais é 30 V.
2 Os valores por defeito dependem da macro usada. Os valores
especificados são para a macro por defeito. Consulte o capítulo
Macros de aplicação e ligações na página 109.
Comunicações
Os terminais 28…32 são para comunicações modbus RS485.
Use cabos blindados.
X1 Identificação Descrição do hardware
28 Ecrã SCR Para ver o diagrama de ligação e informação
adicional, consulte a secção Fieldbus Integrado (EFB)
29 B + Positivo na página 158.
30 A - Negativo
31 AGND
32 Ecrã SCR
Eficiência
Aproximadamente 98% ao nível de potência nominal.
Arrefecimento
Especificações de arrefecimento
Método Ventilador interno, direcção de
circulação do fundo para cima.
Espaço livre à volta da Consulte a secção Local de
unidade montagem adequado na
página 28.
Dimensões e pesos
As dimensões e a massa para cada ACH550 depende do
tamanho do chassis. Se não tiver a certeza sobre o tamanho do
chassis, consulte em primeiro lugar o código “Tipo” nas
etiquetas do conversor de frequência (consulte a secção
Etiquetas do conversor de frequência na página 18). Procure
depois esse código de tipo na secção Gamas de corrente na
página 415, para determinar o tamanho do chassis.
As páginas 433 e 434 apresentam os desenhos e dimensões
dos chassis R7 e R8, respectivamente. Um conjunto completo
de desenhos dimensionais para os conversores de frequência
ACH550 pode ser encontrado no CD HVAC Info Guide
[3AFE68338743 (English)].
Chassis R7
Chassis R8
Condições ambientais
A tabela seguinte lista os requisitos ambientais do ACH550.
Requisitos ambientais
Materiais
Normas aplicáveis
O conversor de frequência cumpre com as seguintes normas. A
concordância com a Directiva Europeia de Baixa Tensão é
verificada de acordo com a norma EN 50178 e EN 60204-1.
Normas aplicáveis
EN 50178 (1997) Equipamento electrónico para utilização
em instalações de potência
IEC/EN 60204-1 Segurança da maquinaria. Equipamento
(2005) eléctrico das máquinas. Parte 1:
Requisitos gerais. Condições de
conformidade: O instalador final da
máquina é responsável pela instalação
de:
• um dispositivo de paragem de emergência
• um dispositivo de corte de alimentação
IEC/EN 60529 Graus de protecção fornecidos pelos
(2004) armários (código IP)
IEC 60664-1 Coordenanção de isolamento para
(2002) equipamentos em sistemas de baixa
tensão. Parte 1: Principios, requisitos e
testes
IEC/EN 61800-3 Sistemas eléctricos de potência de
(2004) velocidade variavel. Parte 3: Requisitos
EMC e métodos de teste especificos
IEC/EN 61800-5-1 Sistemas eléctricos de potência de
(2003) velocidade variavel. Parte 5-1:
Requisitos de segurança. Eléctricos,
térmicos e energia
UL 508C Standard UL sobre Segurança,
Equipamento de Conversão de
Frequência, terceira edição
Marcação CE
Existe uma marca CE no conversor de frequência para atestar
que a unidade cumpre as Directivas Europeias de Baixa Tensão
e EMC (Directiva 73/23/EEC, conforme emenda 93/68/EEC e
Directiva 89/336/EEC, conforme emenda 93/68/EEC).
Marcação C-Tick
O ACH550 tem uma marca C-Tick.
A marcação C-Tick é exigida na Austrália e na Nova Zelândia.
Uma marcação C-Tick é colada ao conversor de frequência
para comprovar que este cumpre com os requisitos da norma
(IEC 61800-3 (2004) – Sistemas eléctricos de conversor de
frequência de potência de velocidade ajustável – Parte 3:
Standard de Produtos EMC incluindo métodos de testes
específicos), mandatados pelo Esquema de Compatibilidade
Electromagnética Trans-Tasman.
O Esquema de Compatibilidade Electromagnética Trans-
Tasman (EMCS) foi introduzido pela Autoridade de
Comunicação Australiana (ACA) e o Grupo de Gestão do
Espectro Rádio (RSM) do Ministério do Desenvolvimento
Económico da Nova Zelândia (NZMED) em Novembro de 2001.
O objectivo deste esquema é proteger o espectro de radio
frequência introduzindo limites técnicos para emissão de
produtos eléctricos/electrónicos.
Marcação UL
O ACH550 é apropriado para usar num circuito capaz de
entregar não mais de 65.000 rms amperes simétricos, 480 V
máximo. O ACH550 tem um dispositivo de protecção
electrónico que cumpre com os requisitos da UL 508C. Quando
este dispositivo é seleccionado e devidamente ajustado, não é
necessária protecção adicional de sobrecarga a menos que
estejam ligados ao conversor de frequência mais de um motor
isou que seja necessária protecção adicional por motivos de
segurança. Veja os parâmetros 3005 (PROT THERM MOT) e 3006
(GAMA THERM MOT).
Os conversores de frequência devem ser usados em ambientes
controlados. Consulte a secção Condições ambientais na
página 435 em relação aos limites específicos.
Contactos
Consulte também a secção Consultas sobre produtos e serviços na página 15.
Albânia(Tirana) Bulgária (Sofia)
Tel: +355 4 234 368, 363 854 Tel: +359 2.807 5500
Fax: +355 4 234 368 Fax: +359 2.807 5599
Index
A
ABB
consultas sobre produtos e serviços . . . . . . . . . . . . . . . . 15
formação em produtos . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
informação sobre manuais de conversores
de frequência . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
aceleração
/desacelaração, grupo de parâmetros . . . . . . . . . . . . . . 246
compensação, parâmetro. . . . . . . . . . . . . . . . . . . . . . . . 252
forma de rampa, parâmetro . . . . . . . . . . . . . . . . . . . . . . 247
paragem aux (PFC), parâmetro . . . . . . . . . . . . . . . . . . . 346
selecção de rampa, parâmetro. . . . . . . . . . . . . . . . 176, 246
selecção rampa zero, parâmetro . . . . . . . . . . . . . . 176, 248
tempo de rampa (PFC), parâmetro . . . . . . . . . . . . . . . . 346
tempo, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 246
activar (PID externo), parâmetro. . . . . . . . . . . . . . . . . . . . . . 315
activar arranque
faltas, códigos de alarme . . . . . . . . . . . . . . . . . . . . . . . . 404
selecção origem, parâmetros . . . . . . . . . . . . . . . . . 175, 229
activar optimização de fuxo, parâmetro . . . . . . . . . . . . . . . . 256
actual máximo (PID), parâmetros . . . . . . . . . . . . . . . . . . . . . 310
actual mínimo (PID), parâmetros . . . . . . . . . . . . . . . . . . . . . 309
alarme
activar ecrã, parâmetro. . . . . . . . . . . . . . . . . . . . . . . . . . 231
códigos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 401
corrigir. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 401
indicação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 389
listar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 401
palavras, parâmetros de dados . . . . . . . . . . . . . . . . . . . 196
alterautom
código de alarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 404
contador da ordem de arranque . . . . . . . . . . . . . . . . . . . 336
generalidades . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 334
intervalo, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . 333
nível, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 334
temporizado, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . 347
ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
aplicações (macros) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
alternância de bombas . . . . . . . . . . . . . . . . . . . . . . . . . . 124
bomba de reforço . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
condensador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
controlo manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
e-bypass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
HVAC fábrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
ponto flutuante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
setpoint de PID duplo . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
setpoint de PID duplo com velocidades constantes . . . . 134
Index 449
Manual do Utilizador ACH550-02
B
backup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
BACnet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
consulte também EFB (fieldbus integrado)
parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
baixa frequência (PFA), parâmetros . . . . . . . . . . . . . . . . . . . 328
bateria
intervalo de substituição . . . . . . . . . . . . . . . . . . . . . . . . . 406
substituição. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 413
binário
aperto . . . . . . . . . . . . . . . . . . . . . . . . . . 58, 66, 69, 422, 427
corrente de reforço, parâmetro. . . . . . . . . . . . . . . . . . . . 245
450 Index
Manual do Utilizador ACH550-02
C
cablagem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34, 35, 109
falha, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 268
cabo
controlo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66, 71, 73
entrada de potência (rede) . . . . . . . . . . . . . 33, 35, 418, 421
instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
entradas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 422
motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32, 34, 35, 38
comprimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 425
instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
verificar isolamento . . . . . . . . . . . . . . . . . . . . . . . . . . 48
painel de controlo (teclado do operador) . . . . . . . . . . . . . 43
cabos saída, código de falha . . . . . . . . . . . . . . . . . . . . . . . . 395
carga de velocidade zero, parâmetro de falha . . . . . . . . . . . 265
cargas indutivas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
carregar parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
categoria
C1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 439
C2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 439
C3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 440
CB
consulte placa de controlo
CC
ausência de fieldbus, código de falha . . . . . . . . . . . . . . 391
estabilizador, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . 259
referência de corrente, parâmetro . . . . . . . . . . . . . . . . . 243
selecção de travagem de corrente, parâmetro. . . . . . . . 243
sobretensão, código de falha . . . . . . . . . . . . . . . . . . . . . 390
tempo de travagem, parâmetro . . . . . . . . . . . . . . . . . . . 243
tempo, parâmetro de falha . . . . . . . . . . . . . . . . . . . . . . . 243
Index 451
Manual do Utilizador ACH550-02
452 Index
Manual do Utilizador ACH550-02
localização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87, 88
localização, parâmetro de dados . . . . . . . . . . . . . . . . . . 189
controlo auto
consulte modo AUTO
controlo by-pass de regulador, parâmetro . . . . . . . . . . . . . . 343
controlo de frequência de comutação, parâmetro. . . . . . . . . 258
controlo de velocidade
ajuste automático, parâmetro . . . . . . . . . . . . . . . . . . . . . 253
compensação de aceleração, parâmetro . . . . . . . . . . . . 252
ganho proporcional, parâmetro . . . . . . . . . . . . . . . . . . . 249
grupo de parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . 249
tempo derivação, parâmetro. . . . . . . . . . . . . . . . . . . . . . 251
tempo integração, parâmetro . . . . . . . . . . . . . . . . . . . . . 250
controlo local
consulte modo MANUAL
controlo manual
consulte modo MANUAL
controlo motor
compensação IR, parâmetros . . . . . . . . . . . . . . . . . . . . 257
grupo de parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . 256
controlo remoto
consulte modo AUTO
controlos de sisema, grupo de parâmetros. . . . . . . . . . . . . . 224
conversor de frequência
arrancar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
cons. energia (contador), parâm. . . . . . . . . . . . . . . . . . . 261
disparo cons. energia, parâm. . . . . . . . . . . . . . . . . . . . . 261
disparo de manutenção, parâmetro . . . . . . . . . . . . 260, 261
disparo do tempo de execução, parâmetro . . . . . . . . . . 260
em tempo, parâmetros de dados . . . . . . . . . . . . . . . . . . 192
gama, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 275
id, código de falha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 394
Informação de estado. . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
modo de backup de parâmetros. . . . . . . . . . . . . . . . . . . . 96
operar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
parar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
temperatura, parâmetro de dados . . . . . . . . . . . . . . . . . 188
tempo de execução (contador), parâmetro . . . . . . . . . . 261
corrigir
alarmes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 401
falhas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 390
curtocircuito
código de falha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 391
protecção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
curva carga util.
grupo parâm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 292
curva de carga
consulte curva de carga do utilizador
curva de carga utilizador
Index 453
Manual do Utilizador ACH550-02
D
dados de arranque, grupo de parâmetros. . . . . . . . . . . . . . . 184
dados operacionais, grupo de parâmetros . . . . . . . . . . . . . . 188
dados técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 415
data de teste do firmware, parâmetro . . . . . . . . . . . . . . . . . . 275
definições . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
desaceleração
arranque aux. (PFC), parâmetro . . . . . . . . . . . . . . . . . . 347
forma de rampa, parâmetro . . . . . . . . . . . . . . . . . . . . . . 247
grupo de parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . 246
selecção de rampa, parâmetro. . . . . . . . . . . . . . . . 176, 246
selecção rampa zero, parâmetro . . . . . . . . . . . . . . 176, 248
tempo de emergência, parâmetro . . . . . . . . . . . . . . . . . 247
tempo de rampa (PFC), parâmetro . . . . . . . . . . . . . . . . 347
tempo, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 246
descarregar parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
desclassificação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 417
descrição do hardware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428
desenhos e dimensões . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 432
desvio acordar (PID), parâmetro. . . . . . . . . . . . . . . . . . . . . . 312
diagnósticos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 387
Disjuntor Tmax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 420
disjuntores. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 420
disjuntores, circuito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 420
disparo de falha forçado pelo fieldbus. . . . . . . . . . . . . . . . . . 394
dispositivo de corte (meios) . . . . . . . . . . . . . . . . . . . . . . . . . . 31
dissipação de calor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 415
dissipador
intervalo de manutenção . . . . . . . . . . . . . . . . . . . . . . . . 406
manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408
E
E/S analógica
espec . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428
ligaçõe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428
ecrã
454 Index
Manual do Utilizador ACH550-02
Index 455
Manual do Utilizador ACH550-02
entrada analógica
filtro, parâmetros. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214
fórmula de correcção de ref.. . . . . . . . . . . . . . . . . . . . . . 206
grupo de parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . 214
ligaçõe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428
limite de falha, parâmetros . . . . . . . . . . . . . . . . . . . . . . . 267
máximo, parâmetros. . . . . . . . . . . . . . . . . . . . . . . . . . . . 214
menos do que o min., parâmetro de falha . . . . . . . . . . . 262
mínimo, parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214
parâmetro de dados . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189
perda, códigos de alarme . . . . . . . . . . . . . . . . . . . . . . . . 402
perda, códigos de falha . . . . . . . . . . . . . . . . . . . . . . . . . 391
rearme auto inferior ao mínimo, parâmetro . . . . . . . . . . 270
entrada de potência (rede)
cabo, consulte cabo
ligação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 423
entrada digital
estado, parâmetro de dados. . . . . . . . . . . . . . . . . . . . . . 189
ligaçõe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428
na falha, parâmetros de histórico . . . . . . . . . . . . . . . . . . 198
entradas digitais
especificações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 429
erro série 1, código de falha . . . . . . . . . . . . . . . . . . . . . . . . . 394
erros CRC (contagem), parâmetro . . . . . . . . . . . . . . . . . . . . 320
erros de estrutura (contagem), parâmetro . . . . . . . . . . . . . . 320
erros de paridade (contagem), parâmetro . . . . . . . . . . . . . . 319
escala trim (PID), parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . 316
estado na falha, parâmetro de histórico . . . . . . . . . . . . . . . . 198
etiquetas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
externa
alimentação de potência. . . . . . . . . . . . . . . . . . . . . . . . . 430
falha
códigos de falha . . . . . . . . . . . . . . . . . . . . . . . . . . . . 393
parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 263
rearme automático, parâmetro. . . . . . . . . . . . . . . . . 270
referência, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
selecção de controlo, parâmetro . . . . . . . . . . . . . . 170, 203
selecção de parâmetro, parâmetros. . . . . . . . . . . . 169, 199
F
falha
anterior, parâmetro de histórico . . . . . . . . . . . . . . . . . . . 198
binário, parâmetro de histórico . . . . . . . . . . . . . . . . . . . . 197
códigos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 390
corrente, parâmetro de histórico. . . . . . . . . . . . . . . . . . . 197
corrigir. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 390
estado de entrada digital, parâmetro de histórico . . . . . 198
estado, parâmetro de histórico . . . . . . . . . . . . . . . . . . . . 198
frequência, parâmetro de histórico . . . . . . . . . . . . . . . . . 197
456 Index
Manual do Utilizador ACH550-02
Index 457
Manual do Utilizador ACH550-02
G
gamas de corrente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 415
gamas de corrente IEC
consulte gamas de corrente
ganho (PID), parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300
ganho proporcional, parâmetro . . . . . . . . . . . . . . . . . . . . . . . 249
garantia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 442
grau de protecção (código IP). . . . . . . . . . . . . . . . . . . . . . . . . 28
H
harmónicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 418
I
id estação (RS-232), parâmetro . . . . . . . . . . . . . . . . . . . . . . 319
ident motor
458 Index
Manual do Utilizador ACH550-02
K
kWh
consumo de energia, parâmetro de dados. . . . . . . . . . . 192
conta rotações, parâmetro de dados . . . . . . . . . . . . . . . 189
L
LED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81, 413
verde. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 389
vermelho. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 388
levantar o conversor de frequência. . . . . . . . . . . . . . . . 8, 10, 11
ligação bypass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
ligaçõe
comunicações. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 431
controlo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 427
E/S analógica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428
entradas digitais . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428
saídas a relé. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428
entrada de potência (rede) . . . . . . . . . . . . . . . . . . . . . . . 423
motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 424
limites, grupo de parâmetros. . . . . . . . . . . . . . . . . . . . . . . . . 237
M
macro de aplicação da bomba de reforço. . . . . . . . . . . . . . . 122
Index 459
Manual do Utilizador ACH550-02
460 Index
Manual do Utilizador ACH550-02
Index 461
Manual do Utilizador ACH550-02
N
normas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 437
NPN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 430
número de série . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
462 Index
Manual do Utilizador ACH550-02
O
offset (PID), parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 316
opções, grupo de parâmetros . . . . . . . . . . . . . . . . . . . . . . . . 348
operar o conversor de frequência . . . . . . . . . . . . . . . . . . . . . . 88
OPEX
ligação, código de falha . . . . . . . . . . . . . . . . . . . . . . . . . 393
potência, código de falha . . . . . . . . . . . . . . . . . . . . . . . . 393
orientação, montagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
override
activar, parâmetro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
código de alarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 404
conjunto de parâmetros . . . . . . . . . . . . . . . . . . . . . . 97, 184
frequência, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . 234
grupo de parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . 232
modo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
palavra passe, parâmetro. . . . . . . . . . . . . . . . . . . . . . . . 235
referência, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . 236
selecção, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . 234
sentido, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
velocidade, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . 235
P
painel
variáveis de ecrã, grupo de parâmetros . . . . . . . . . . . . . 276
consulte também painel de contr.
painel de contr. (tecl. oper.) . . . . . . . . . . . . . . . . . . . . . . . . . . 81
painel de controlo (teclado do operador)
bloqueio de parâmetro, parâmetro . . . . . . . . . . . . . . . . . 225
cabo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
controlo de referência, parâmetro . . . . . . . . . . . . . . . . . 202
ecrã máximo, parâmetros . . . . . . . . . . . . . . . . . . . . . . . . 279
ecrã mínimo, parâmetros . . . . . . . . . . . . . . . . . . . . . . . . 278
erro comum, parâmetro de falha . . . . . . . . . . . . . . . . . . 262
modos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
palavra passe, parâmetro. . . . . . . . . . . . . . . . . . . . . . . . 225
selecção de ecrã, parâmetros . . . . . . . . . . . . . . . . . . . . 276
sinal máximo, parâmetros . . . . . . . . . . . . . . . . . . . . . . . 277
sinal mínimo, parâmetros . . . . . . . . . . . . . . . . . . . . . . . . 277
unidades de visualziação, parâmetros . . . . . . . . . . . . . . 278
variáveis de processo de ecrã, grupo de parâmetros . . 276
visualizar ponto decimal (formato), parâmetros . . . . . . . 278
par de rampa (acel/desacel), parâmetro . . . . . . . . . . . . 176, 246
para o conversor de frequência . . . . . . . . . . . . . . . . . . . . . . . 88
parafusos, montagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
paragem
atraso motor auxiliar (PFC), parâmetro . . . . . . . . . . . . . 329
dia, parâmetros. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 287
emergência, código de alarme . . . . . . . . . . . . . . . . . . . . 405
Index 463
Manual do Utilizador ACH550-02
464 Index
Manual do Utilizador ACH550-02
permissão funcionamento
selecção origem, parâmetro . . . . . . . . . . . . . . . . . . 174, 224
pesos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 432
PFA
activar, parâmetro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 345
atraso de arranque do motor auxiliar, parâmetro . . . . . . 329
atraso de arranque, parâmetro. . . . . . . . . . . . . . . . . . . . 344
atraso paragem motor auxiliar, parâmetro . . . . . . . . . . . 329
baixa frequência, parâmetros . . . . . . . . . . . . . . . . . . . . . 328
controlo, grupo de parâmetros . . . . . . . . . . . . . . . . . . . . 324
frequência de arranque, parâmetros . . . . . . . . . . . . . . . 326
interlock, código de alarme. . . . . . . . . . . . . . . . . . . . . . . 404
motores, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . 347
número de motores auxiliares, parâmetro . . . . . . . . . . . 330
ordem arranque auxiliar, parâmetro . . . . . . . . . . . . . . . . 347
passo de referência, parâmetros . . . . . . . . . . . . . . . . . . 325
tempo de aceleração, parâmetro . . . . . . . . . . . . . . . . . . 346
tempo de desaceleração, parâmetro . . . . . . . . . . . . . . . 347
PID
0% (sinal actual), parâmetro. . . . . . . . . . . . . . . . . . . . . . 304
100% (sinal actual), parâmetro. . . . . . . . . . . . . . . . . . . . 304
activação de fonte externa, parâmetro . . . . . . . . . . . . . . 315
atraso acordar, parâmetro . . . . . . . . . . . . . . . . . . . . . . . 312
atraso dormir, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . 311
conjuntos de processos, grupos de parâmetros. . . 300, 314
controladores, generalidades . . . . . . . . . . . . . . . . . . . . . 297
desvio acordar, parâmetro . . . . . . . . . . . . . . . . . . . . . . . 312
desvio, parâmetro de dados . . . . . . . . . . . . . . . . . . . . . . 191
dormir, código de alarme . . . . . . . . . . . . . . . . . . . . . . . . 404
escala (0%...100%), parâmetros . . . . . . . . . . . . . . . . . . 304
escala trim, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . 316
externo/equilíbrio, grupo de parâmetros. . . . . . . . . . . . . 315
filtro de derivação, parâmetro. . . . . . . . . . . . . . . . . . . . . 302
fonte de correcção, parâmetro . . . . . . . . . . . . . . . . . . . . 316
ganho, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300
inversão de feedback de erro, parâmetro. . . . . . . . . . . . 303
modo trim, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . 316
multiplicador de feedback, parâmetro . . . . . . . . . . . . . . 307
nível dormir, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . 311
offset, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 316
ponto decimal (sinal actual), parâmetro . . . . . . . . . . . . . 303
procedimento de ajuste . . . . . . . . . . . . . . . . . . . . . . . . . 300
retorno, parâmetro de dados . . . . . . . . . . . . . . . . . . . . . 190
saída, parâmetro de dados. . . . . . . . . . . . . . . . . . . . . . . 190
selecção conjunto parâmetro, parâmetro . . . . . . . . . . . . 312
seleccão de entrada actual, parâmetros . . . . . . . . 178, 308
selecção de retorno, parâmetro . . . . . . . . . . . . . . . 178, 307
selecção de setpoint, parâmetro . . . . . . . . . . . . . . 177, 305
selecção dormir, parâmetro . . . . . . . . . . . . . . . . . . . . . . 310
setpoint interno, parâmetro. . . . . . . . . . . . . . . . . . . . . . . 306
Index 465
Manual do Utilizador ACH550-02
R
rácio de compensação de escorregamento, parâmetro . . . . 258
rácio tensão/frequência, parâmetro . . . . . . . . . . . . . . . . . . . 257
rearme automático
consulte rearme, automático
rearme, automático
entrada analógica inferior ao mínimo, parâmetro. . . . . . 270
falha externa, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . 270
grupo de parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . 269
número de tentativas, parâmetro . . . . . . . . . . . . . . . . . . 269
sobrecorrente, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . 270
sobretensão, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . 270
subtensão, parâmetro. . . . . . . . . . . . . . . . . . . . . . . . . . . 270
tempo de atraso, parâmetro . . . . . . . . . . . . . . . . . . . . . . 269
tempo de tentativa, parâmetro . . . . . . . . . . . . . . . . . . . . 269
466 Index
Manual do Utilizador ACH550-02
rede
consulte entrada de potência
rede de neutro isolado
consulte sistema IT
rede ligada à terra nãi simétrica
consulte sistema TN ligado à terra
referência
controlo de teclado, parâmetro. . . . . . . . . . . . . . . . . . . . 202
correcções de entrada analógica . . . . . . . . . . . . . . . . . . 206
correcções de valores de parâmetros . . . . . . . . . . . . . . 206
máximo, parâmetros. . . . . . . . . . . . . . . . . . . . . . . . . . . . 208
mínimo, parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
seleccionar origem, parâmetro . . . . . . . . . . . . . . . . 170, 204
seleccionar, grupo de parâmetros . . . . . . . . . . . . . . . . . 202
reforço . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
seleccionar, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . 289
tempo, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 289
reformar condensadores . . . . . . . . . . . . . . . . . . . . . . . . . . . . 411
relação u/f, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 257
relógio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103, 141
repor os valores de fábrica . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
requisitos, motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
ressonância (evitar)
seleccionar, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . 254
rotações, motor
(contador), parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . 260
conta rotações, parâmetro de dados . . . . . . . . . . . . . . . 192
disparo, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 260
RS-232
id estação, parâmetro. . . . . . . . . . . . . . . . . . . . . . . . . . . 319
painel, grupo de parâmetros. . . . . . . . . . . . . . . . . . . . . . 319
paridade, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . 319
taxa de transmissão, parâmetro . . . . . . . . . . . . . . . . . . . 319
RS485 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 431
terminação para EFB . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
S
saída a relé
activar parâmetros de condição . . . . . . . . . . . . . . . 171, 216
atraso, parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219
estado, parâmetros de dados. . . . . . . . . . . . . . . . . . . . . 190
grupo de parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
ligaçõe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428
saída analógica
conteúdo de dados, parâmetros. . . . . . . . . . . . . . . 172, 221
conteúdo min., parâmetros . . . . . . . . . . . . . . . . . . . 172, 222
contúdo max., parâmetros . . . . . . . . . . . . . . . . . . . 173, 222
corrente max., parâmetros . . . . . . . . . . . . . . . . . . . 173, 222
corrente min., parâmetros . . . . . . . . . . . . . . . . . . . 173, 222
Index 467
Manual do Utilizador ACH550-02
468 Index
Manual do Utilizador ACH550-02
T
tamanho de chassis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 415
tarefas
consulte assistentes
taxa de transmissão (RS-232), parâmetro . . . . . . . . . . . . . . 319
tecla off, código de alarme . . . . . . . . . . . . . . . . . . . . . . . . . . 404
teclado
selecção de referência, parâmetro . . . . . . . . . . . . . . . . . 202
consulte também painel de contr.
teclado do operador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
consulte painel de controlo
tempo de derivação (PID), parâmetro. . . . . . . . . . . . . . . . . . 302
tempo de execução
conversor de frequência (contador), parâmetro . . . . . . . 261
disparo do conversor de frequência, parâmetro . . . . . . . 260
disparo do ventilador de refrigeração, parâmetro. . . . . . 260
parâmetro de dados . . . . . . . . . . . . . . . . . . . . . . . . 189, 191
ventilador de refrigeração (contador), parâmetro . . . . . . 260
tempo de integração (PID), parâmetro . . . . . . . . . . . . . . . . . 301
tempo derivação, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . 251
tempo integração, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . 250
temporizado
automutação, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . 347
temporizador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
activar, parâmetro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286
exemplo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
fonte, parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 290
temporizador interno com macro de aplicação de velocidades
constantes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
tensão
na falha, parâmetro de histórico . . . . . . . . . . . . . . . . . . . 197
Index 469
Manual do Utilizador ACH550-02
U
unidades (PID), parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . 303
V
valores de fábrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
variáveis de processo, parâmetro de dados . . . . . . . . . . . . . 191
varistor
aviso para sistemas IT . . . . . . . . . . . . . . . . . . . . . . . . . 7, 47
aviso para sistemas TN ligados à terra . . . . . . . . . . . . 7, 47
desligar em sistemas TI . . . . . . . . . . . . . . . . . . . . . . . 61, 62
desligar num sistema TN ligado à terra . . . . . . . . . . . 61, 62
velocidade
comutação, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . 258
indicado, parâmetro de dados . . . . . . . . . . . . . . . . . . . . 188
limite max., parâmetro . . . . . . . . . . . . . . . . . . . . . . 237, 239
limite min., paâmetro . . . . . . . . . . . . . . . . . . . . . . . 237, 239
na falha, parâmetro de histórico . . . . . . . . . . . . . . . . . . . 197
parâmetro de dados . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
velocidade constante
consulte velocidade, constante
velocidade, constante
grupo de parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . 210
parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213
parâmetro de selecção de entrada digital . . . . . . . . . . . 210
selecção modo activado por tempo, parâmetro . . . . . . . 213
velocidades críticas (evitar)
alta, parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 255
baixo, parâmetros. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 254
grupo de parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . 254
seleccionar, parâmetro . . . . . . . . . . . . . . . . . . . . . . . . . . 254
ventilador
intervalo de substituição . . . . . . . . . . . . . . . . . . . . . . . . . 406
470 Index
Manual do Utilizador ACH550-02
manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408
substituição. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408
versão do pacote de carga, parâmetro de dados . . . . . . . . . 275
visualizar falha
nomes de falhas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 390
Index 471
Manual do Utilizador ACH550-02
472 Index
APOGEE é uma marca registada da Siemens Building Technologies Inc.
BACnet é uma marca registada da ASHRAE.
CANopen é uma marca registada da CAN in Automation e.V.
ControlNet é uma marca registada da ControlNet International.
DeviceNet é uma marca registada da Open DeviceNet Vendor Association.
DRIVECOM é uma marca registada da DRIVECOM User Organization.
Ethernet/IP é uma marca registada da Open DeviceNet Vendor Association.
Interbus é uma marca registada da Interbus Club.
LonWorks é uma marca registada da Echelon Corp.
Metasys é uma marca registada da Johnson Controls Inc.
Modbus, Modbus Plus e Modbus/TCP são marcas registadas da Schneider
Automation Inc.
PROFIBUS é uma marca registada da Profibus Trade Org.
PROFIBUS DP é uma marca registada da Siemens AG
© 2007 ABB Oy. Todos os direitos reservados.
3AFE68309069 REV B / PT
EFECTIVO: 28.09.2007
