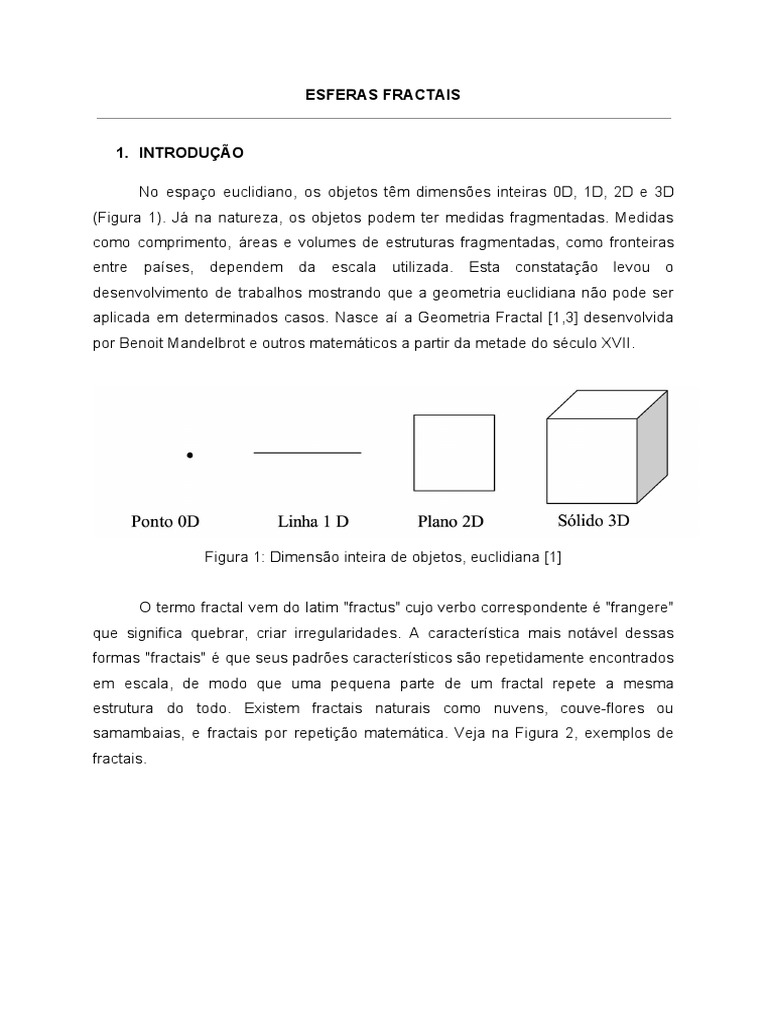

ESFERAS FRACTAIS
1. INTRODUÇÃO
No espaço euclidiano, os objetos têm dimensões inteiras 0D, 1D, 2D e 3D
(Figura 1). Já na natureza, os objetos podem ter medidas fragmentadas. Medidas
como comprimento, áreas e volumes de estruturas fragmentadas, como fronteiras
entre países, dependem da escala utilizada. Esta constatação levou o
desenvolvimento de trabalhos mostrando que a geometria euclidiana não pode ser
aplicada em determinados casos. Nasce aí a Geometria Fractal [1,3] desenvolvida
por Benoit Mandelbrot e outros matemáticos a partir da metade do século XVII.
Figura 1: Dimensão inteira de objetos, euclidiana [1]
O termo fractal vem do latim "fractus" cujo verbo correspondente é "frangere"
que significa quebrar, criar irregularidades. A característica mais notável dessas
formas "fractais" é que seus padrões característicos são repetidamente encontrados
em escala, de modo que uma pequena parte de um fractal repete a mesma
estrutura do todo. Existem fractais naturais como nuvens, couve-flores ou
samambaias, e fractais por repetição matemática. Veja na Figura 2, exemplos de
fractais.
Figura 2: Exemplo de um fractal [2]
Essa "auto-similaridade" foi ilustrada por Mandelbrot por meio de um pedaço de
couve-flor, mas pode ser gerada matematicamente. Um exemplo são os "flocos de
neve de Koch", proposto em 1904 a partir de infinitas adições de triângulos ao
perímetro de um triângulo inicial (Figura 3).
Figura 3: Geração dos Flocos de Koch
Caracterizamos os fractais por meio de sua dimensão, apresentando valores não
inteiros entre os valores das dimensões euclidiana. Um volume fechado (3D), caso a
ser estudado aqui, deve ter dimensão fractal entre 2 e 3.
A massa (M) de um fractal e seu comprimento característico (L) apresentam
uma relação de escala associada à dimensão fractal (DF), como abaixo:
M = k LDF
em que k é uma constante de proporcionalidade.
Podemos apresentar também apenas uma relação de escala, como abaixo:
M ~ LDF
As características fractais de uma esfera de papel amassado dependem dos
materiais presentes na fabricação do papel e como suas fibras estão distribuídas.
Note que a densidade não é uniforme na bolinha amassada e a massa varia com o
comprimento, então a massa de uma esfera fractal varia com o diâmetro (D) da
esfera.
M ~ DDF
2. OBJETIVOS
- Verificar a geometria fractal;
- determinar as dimensões fractais de bolinhas de papel amassado.
3. METODOLOGIA EXPERIMENTAL
3.1 Materiais
● Folha A3 de papel alumínio (2 unidades)
● Folha A3 de papel sulfite (2 unidades)
● Papel milimetrado (2 unidades)
● Paquímetro e régua milimetrada
● Tesoura
● Balança
A depender das disponibilidades de materiais do grupo, seguem algumas ideias de
adaptações
● Substituir a folha A3 de papel sulfite por ao menos 4 de A4;
● Substituir o papel alumínio por outro papel que tenha características
diferentes do papel sulfite.;
● Substituir o paquímetro por uma régua milimetrada;
● Para substituir a balança, estime a massa de cada esfera utilizando a
gramatura e dimensões do papel a ser amassado.
3.2 Procedimentos
1. Corte as folhas de sulfite e de alumínio (ou outros dois materiais que tenha
selecionado) em oito partes, conforme Figura 4. Os 9 pedaços de papel
decrescem de fatores 2 e devem ser amassados em bolas com menor
diâmetro e tão esféricas quanto possível;
2. Para facilitar a posterior análise, considere a maior esfera como esfera 1, a
primeira metade como esfera 2 e assim sucessivamente;
Figura 4: Corte para as folhas
3. Em seu relatório, crie um tabela de dados com o número da esfera, a massa
e, ao menos, cinco medidas para o diâmetro das esferas com suas
respectivas incertezas.
TABELA 1: Exemplo de tabela
Número da bolinha Medidas de diâmetro Massa(g)
com incerteza
instrumental (cm ou
mm)
4. Meça o diâmetro das esferas utilizando um paquímetro (ou uma régua
milimetrada) pelo menos cinco vezes (sentidos diferentes).
5. Determine a massa de cada esfera ou estime utilizando a gramatura do papel
utilizado.
4. RESULTADOS E DISCUSSÕES
- Calcule a média e o desvio padrão da média para cada diâmetro de esfera;
- Discuta o significado do valor médio e desvio padrão;
- Em um gráfico linear, coloque os valores da massa das esferas em função do
diâmetro média delas. Não se esqueça de incluir as barras de erro;
- Em um outro gráfico linear, coloque os valores do log das massas em função
do log dos valores dos diâmetros;
- Compare a distribuição dos pontos nos dois gráficos;
- Mostre como você poderia obter a dimensão fractal utilizando um dos
gráficos;
- Utilizando o gráfico escolhido, obtenha o valor da dimensão fractal das suas
esferas;
- Faça uma pesquisa em sites e artigos em busca de valores de esferas
fractais de papel amassados;
- Seus resultados são o que você esperava? Por quê?
Instruções para relatório:
Seu relatório deverá conter as seções:
- Introdução com uma curta explicação sobre Fractais;
- Metodologia apresentando as fotos de seus procedimentos experimentais tais
como papel cortado e bolinhas amassadas;
- Análise de dados, resultados e discussão seguindo o pedido neste roteiro;
- Conclusão com a última questão relacionada se seus resultados são o que
você esperava.
Importante destacar que todos os gráficos devem ser feitos a mão, não
cabendo neste momento utilização de softwares automatizados. As contas
relacionadas às médias e desvio padrão da média devem estar explicitadas em
todas as fases de seu cálculo.
Referências
Essa proposta foi elaborada com essa base
[1] Junior, F.C., Kleinke, M.U. “Estudo da Dimensão Fractal de Esferas de Papel
Amassado e Arruelas”, disponível “Rel_Final_Francisco_981212 (unicamp.br)”
(Acessado em 15 de fevereiro de 2021).
[2] Teodorov, E., Schoenmaker, J. “Base Experimental das Ciências Naturais”,
disponível em “ Ciências Naturais e Cognição - Ciências Naturais e Cognição - Base
Experimental das Ciências Naturais (ufabc.edu.br)” (Acessado em 15 de fevereiro
de 2021).
[3] “The Fractal Geometry of Nature” B.B. Mandelbrot, W. H. Freeman and Company
– New York – 1983.
