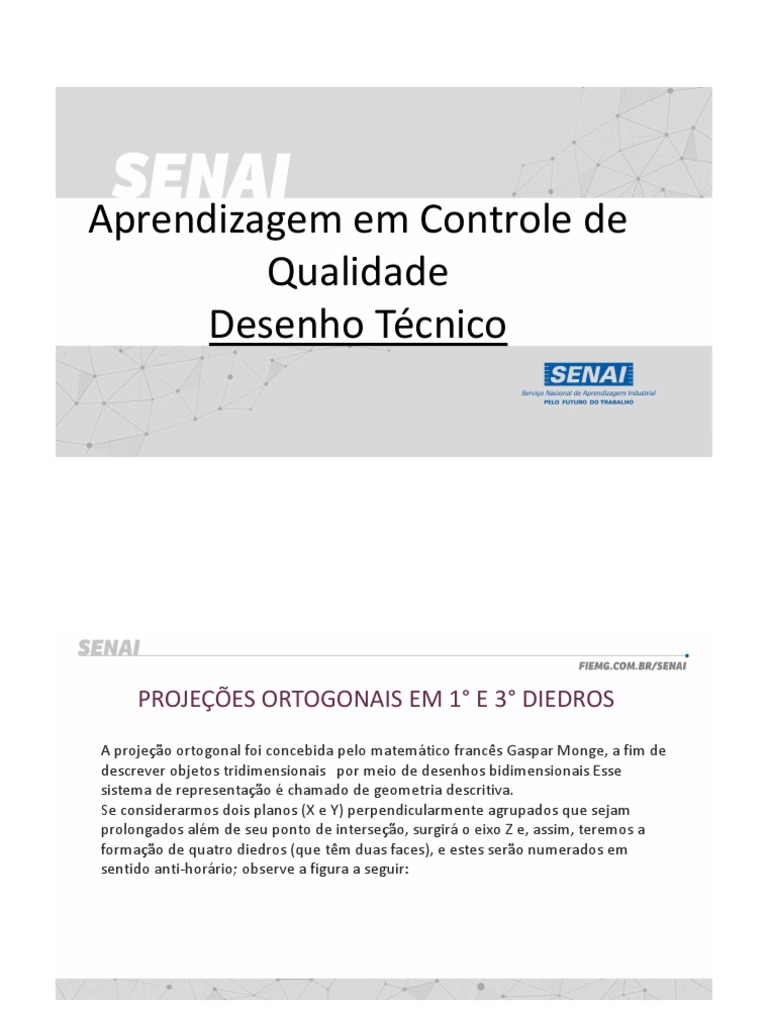

Aprendizagem em Controle de

Qualidade
Desenho Técnico
 PROJEÇÕES ORTOGONAIS EM 1° E 3° DIEDROS
A projeção ortogonal foi concebida pelo matemático francês Gaspar Monge, a fim de
descrever objetos tridimensionais por meio de desenhos bidimensionais. Esse
sistema de representação é chamado de geometria descritiva.
Se considerarmos dois planos (X e Y) perpendicularmente agrupados que sejam
prolongados além de seu ponto de interseção, surgirá o eixo Z e, assim, teremos a
formação de quatro diedros (que têm duas faces), e estes serão numerados em
sentido anti-horário; observe a figura a seguir:
A representação de objetos tridimensionais em desenhos bidimensionais pode ser
realizada em qualquer um dos diedros, entretanto, para simplificar a troca de
informações técnicas, convencionou-se internacionalmente o uso apenas do 1° e do
3° diedro.

No Brasil e nos países europeus, usualmente é adotada a representação no 1° diedro;

já os Estudos Unidos e o Japão utilizam as representações no 3° diedro.
As projeções concebidas no 1° diedro seguem o critério que determina que o objeto deve
estar entre o plano de projeção e o observador, conforme mostra a figura a seguir:
As projeções concebidas no 3° diedro seguem o critério que determina que o plano de
projeção deve estar entre o observador e o objeto, conforme mostra a figura a seguir:
Para realizar a projeção ortogonal de objetos tridimensionais, consideramos que estes
estejam estáticos no espaço que como vimos, é chamado de diedro, onde o observador
pode visualizá-lo de 6 direções diferentes gerando assim 6 vistas. Para facilitar o
entendimento, imagine que o objeto que mencionamos esteja envolvido por 6 planos
formando uma espécie de caixa que ao ser aberta determina onde cada vista deve estar
situada conforme o diedro de projeção escolhido, veja:
1° Diedro
3° Diedro
Vamos fazer uma comparação entre os desenhos feitos em 1° e 3 diedro. Veja a figura a
seguir:
Imagine que, ao invés dos planos
paralelos ao redor da peça, você
mesmo se posicione em frente,
nas laterais, abaixo, acima e por
trás da peça para
fazer o desenho das vistas,
observe:
Agora é só organizar as
vistas conforme indicação
do 1°diedro, na seguinte
ordem: Frontal, lateral
esquerda e superior. Veja
a figura a seguir:
Sendo assim, tanto para o 1° diedro quanto para o 3° diedro, são apresentadas as seguintes
vistas de um objeto tridimensional:

a) Vista frontal ou elevação: indica a projeção frontal do objeto;

b) Vista superior ou planta: indica a projeção do objeto visto por cima;

c) Vista lateral direita: indica a projeção do objeto visto pelo lado direito;

d) Vista lateral esquerda: indica a projeção do objeto visto pelo lado direito;

e) Vista inferior: indica o objeto sendo visto por baixo;

f) Vista posterior: indica o objeto sendo visto por trás.

Sabendo que a representação das projeções deve ser realizada considerando o 1° ou 3°
diedro, foram convencionados símbolos para diferenciá-los. Veja na figura a seguir:
VISTAS ESSENCIAIS

Como vimos, um objeto com três dimensões pode ser representado em até seis vistas,
entretanto, podemos detalhar satisfatoriamente um objeto apenas com a projeção da vista
frontal, lateral esquerda ou direita e superior, sendo que o critério para definir a vista
lateral a ser empregada deve ser o maior número
de detalhes. Estas 3 vistas classificamos como vistas essenciais. Veja o exemplo a seguir:
Para elaboração do desenho manual das vistas essenciais no primeiro diedro, as
arestas da vista frontal direcionam o traçado das arestas e detalhes das demais
vistas. Acompanhe na figura a seguir o passo a
passo:
Verificando o entendimento
Qual dos dois símbolos indicativos de diedro, representados abaixo, é
encontrado em desenhos técnicos brasileiros, de acordo com a determinação da
ABNT?
Analise a perspectiva isométrica abaixo e assinale com um X o desenho
técnico correspondente:
Analise a perspectiva isométrica abaixo e assinale com um X o desenho
técnico correspondente:
Analise a perspectiva isométrica abaixo e assinale com um X o desenho
técnico correspondente:
Analise as vistas ortográficas abaixo e assinale com um X a alternativa que
corresponde ao mesmo modelo em perspectiva.
