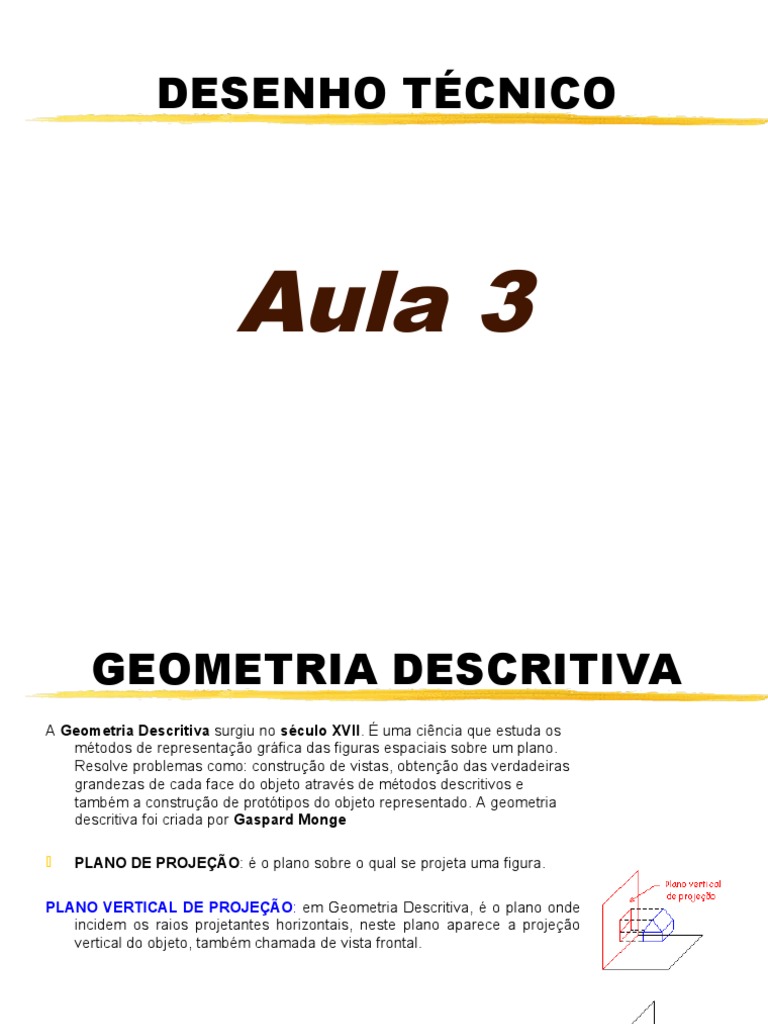

Aula 3
GEOMETRIA DESCRITIVA
A Geometria Descritiva surgiu no século XVII. É uma ciência que estuda os
métodos de representação gráfica das figuras espaciais sobre um plano.
Resolve problemas como: construção de vistas, obtenção das verdadeiras
grandezas de cada face do objeto através de métodos descritivos e
também a construção de protótipos do objeto representado. A geometria
descritiva foi criada por Gaspard Monge
Símbolo de projeção
no primeiro diedro
VISTAS PRINCIPAIS
Projeção ortográfica
A representação no terceiro diedro é dada pelo desenho das
vistas no plano vertical e horizontal, como se os planos vertical e horizontais
fossem formados por superfícies transparentes a frente do objeto.
Símbolo de projeção
no terceiro diedro
Vista Inferior
VISTAS PRINCIPAIS
A ABNT, na NB-8, capítulo 8 (representação
gráfica) estabelece que:
1. Dimensões do objeto
2. Regra do alinhamento
4. Regra da configuração
CONSTRUÇÃO DAS VISTAS
PRINCIPAIS
1. Dimensões do objeto
2. Regra do alinhamento
As projeções de um mesmo elemento do objeto nas vistas
adjacentes devem ficar no mesmo alinhamento, ou seja,
na mesma linha de chamada, conforme mostra a figura ao
lado:
4. Regra da configuração
Uma face plana de objeto projeta-se com a sua
configuração se a face é inclinada ou paralela ao plano e
como uma reta se for perpendicular ao plano, como mostra
a figura ao lado.
VISTAS PRINCIPAIS
Cabe ao desenhista / projetista a escolha das vistas mais
apropriadas para representar melhor o objeto. Precisamos pelo
menos duas vista ortográficas para representar as três
dimensões: comprimento, largura e altura em um papel
bidimensional. Em casos de peças bem simples uma vista
apenas pode representar a peça, tal como um círculo
representando um rolamento. Mas o mesmo círculo pode
representar uma peça cilíndrica. Neste caso basta uma nota
explicativa e a dúvida fica desfeita. Na maioria dos casos
precisamos fazer pelo menos duas vistas para evitar
ambigüidade.
VISTAS PRINCIPAIS
Casos
TÉCNICAS DE PROJEÇÃO
A representação que fazemos das
peças em desenho técnico é linear
plana, ou seja, usamos linhas
desenhadas num plano para P
Vista superior
Problema Proposto
Problema Proposto - Resolvendo
Vista superior
Problema Proposto - Resolvido
Vista superior
PROJEÇÕES
Exercício:
Dúvidas Aula 3
Próxima Aula
– Perspectivas
