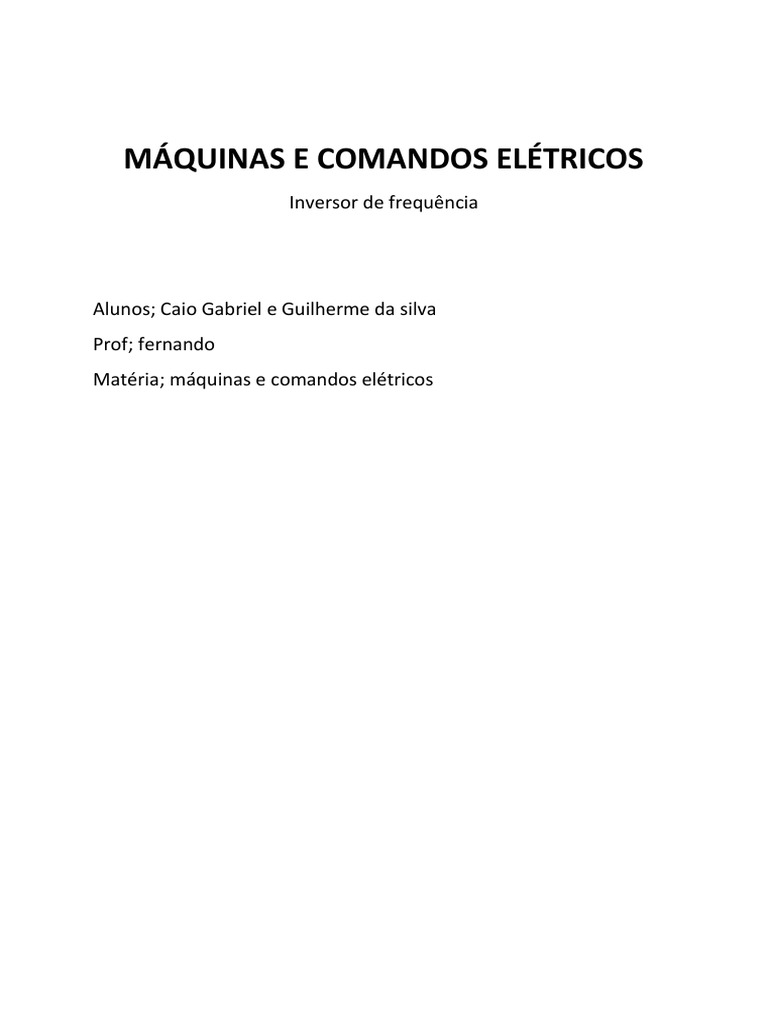

MÁQUINAS E COMANDOS ELÉTRICOS

Inversor de frequência

Alunos; Caio Gabriel e Guilherme da silva

Prof; fernando
Matéria; máquinas e comandos elétricos
 INTRODUÇÃO
As tarefas a seguir têm como objetivo orientar, e informar os leitores sobre o
assunto, que advém de sua futura formação ou trabalho na área de
eletromecânica, para aumentar o conhecimento escola proveniente de
pesquisas acadêmicas ou escolares.
 DESENVOLVIMENTO
Normalmente, é necessário aumentar a produção e reduzir custos, Nesse caso, a
automação surgiu, mas ainda está nos estágios iniciais no Brasil. Um grande
número de equipamentos foi desenvolvido para as mais diversas variedades. Setor
de aplicação e industrial, um dos equipamentos mais utilizados nestes processos
Junto com o PLC está o conversor de frequência, que é um dispositivo
multifuncional e Dinâmico, iremos agora revelar os princípios básicos dos
conversores de frequência. Um conversor de frequência é um dispositivo que pode
gerar voltagem e frequência.
O conversor de frequência é um dispositivo eletrônico cuja função principal é alterar
a rotação de um motor trifásico, alterando a frequência fornecida em seu contato de
saída. Desta forma, podemos facilmente alterar a velocidade de trabalho do motor.
DESENVOLVIMENTO

Diagramas de força
DESENVOLVIMENTO
diagrama de comando
DESENVOLVIMENTO
formas de ligação
DESENVOLVIMENTO
formas de ligação
 DESENVOLVIMENTO
Principais características e como funciona
Como funciona o inversor?
Basicamente, o motor irá girar dentro de uma faixa de velocidade correspondente às
especificações de fábrica. Quando conectado diretamente a uma rede com corrente
alternada de 60 Hz (60 Hz), funcionará nesta frequência.
A função do conversor de frequência é aumentar ou diminuir essa frequência, de
forma que o motor gire de acordo com a frequência definida. Em outras palavras,
quanto mais alta a frequência da corrente alternada que alimenta o motor, mais
rápido ele girará.
Características e vantagens

• Promove grande economia de energia

• Instalação e operação simples
• Fácil parametrização e programação
• Design moderno e robusto
• Protegem o motor de forma eficaz
• Softwares de programação gratuitos
• Funções especiais
• Excelente custo-benefício
• Tensão de alimentação de 200 V a 480 V
• Economia de espaço na instalação
• Alta compatibilidade com outros equipamentos
• Softwares gratuitos para programação
 DESENVOLVIMENTO
Parametrização
A "parametrização" do inversor é programá-lo para um determinado modo de operação. A
quantidade de parâmetros a serem programados depende da marca e do tipo, os mais
comuns em nosso mercado são Siemens, ABB, WEG, Yaskawa, Allen Bradley, Metaltex, etc.

Para a programação, normalmente pressionamos um certo número de teclas na ordem

determinada pelo fabricante. Aqui está um exemplo típico: O primeiro parâmetro -
pressione a tecla para ativar a entrada do parâmetro.
Usamos as teclas de seta para localizar o valor do parâmetro exibido no painel. Depois de
encontrar o valor, pressione a tecla Enter para definir o valor. O segundo parâmetro - uma
nova chave pode inserir um novo parâmetro. Depois disso, usando a seta novamente,
encontramos seu valor e o corrigimos.
Os principais parâmetros do inversor são:
* Parâmetro P009
Ajuste 0 - somente os parâmetros P001 a P009 podem ser alterados
Ajuste 1 - os parâmetros de P001 a P009 podem ser alterados e os demais podem ser
somente lidos
Ajuste 2 - todos os parâmetros podem ser alterados exceto P009 que reseta ao ser
desligado
Ajuste 3 - todos os parâmetros podem ser alterados.
* Parâmetro P084
Programa-se a tensão nominal do motor.

* Parâmetro P083
Programa-se a corrente nominal do motor. Esse valor será usado pelo sistema de proteção
contra sobrecarga.
* Parâmetro P003

Programa a frequência mínima de saída, variando tipicamente entre 0 e 650 Hz.

* Parâmetro P013
Programa a frequência máxima de saída. Pode variar entre 0 e 650 Hz.
* Parâmetro P031

Programa-se a frequência do JOG. O JOG ou impulso é um recurso usado para fazer uma
máquina funcionar em velocidades muito baixas, facilitando o posicionamento de peças
antes de entrar em funcionamento normal. Um exemplo disso é a fixação de um rolo de
papel na máquina antes dele fio começar a ser utilizado no processo.

* Parâmetro P002

Programa a rampa de aceleração, ou seja, o tempo que o motor leva para atingir a
velocidade máxima, conforme mostra a figura 10. Pode variar entre 0 e 650 segundos.
Rampa de aceleração

* Parâmetro P003

Programa o tempo de parada.

* Parâmetro P076
Programa a freqüência do circuito PWM. Esta freqüência pode variar em alguns tipos de 2
em 2 kHz. Deve ser escolhido deve o menor valor possível para que seja evitada EMI. No
entanto, o uso de freqüências muito baixas pode fazer com que ruídos audíveis sejam
produzidos no circuito.
 DESENVOLVIMENTO
exemplo de aplicação na Indústria
Na indústria são utilizados em diversos tipos de maquinários, como esteiras
transportadoras, rotuladoras, tanques resfriadores de leite, bobinadeiras, ventiladores e
muitas outras
 Conclusão
Após concluirmos a atividade, foram feitas observações novas informações
sobre o inversor de frequência, foi levado a frente amplo conteúdo sobre o
assunto.
