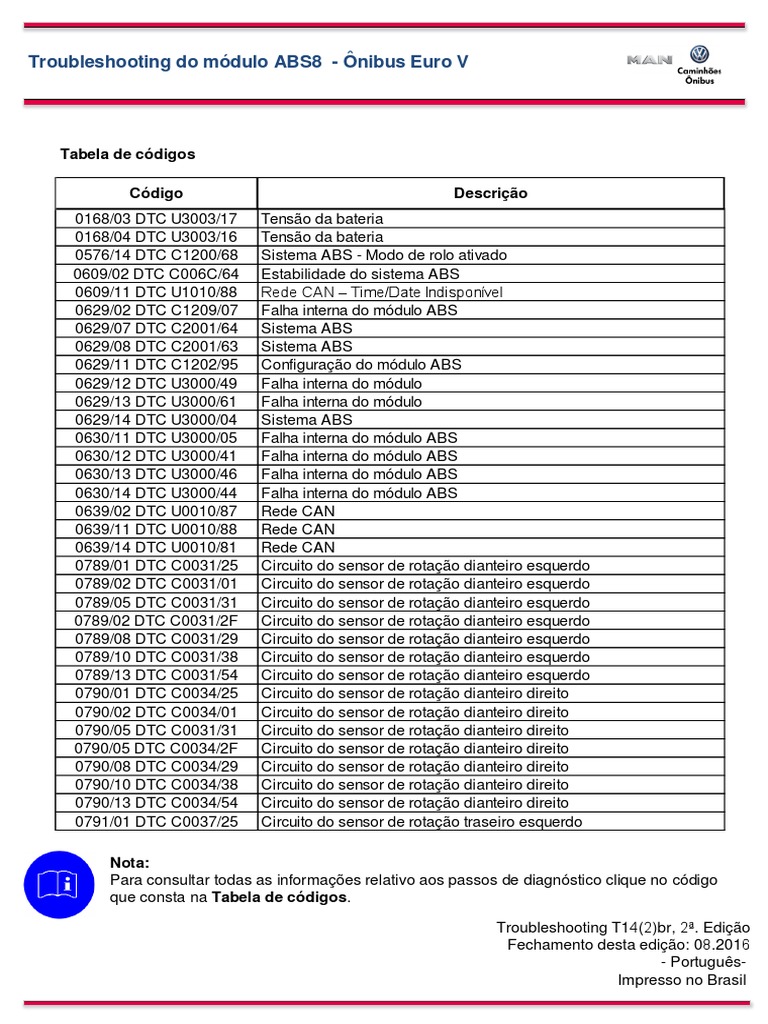

Tabela de códigos
Código Descrição
0168/03 DTC U3003/17 Tensão da bateria
0168/04 DTC U3003/16 Tensão da bateria
0576/14 DTC C1200/68 Sistema ABS - Modo de rolo ativado
0609/02 DTC C006C/64 Estabilidade do sistema ABS
0609/11 DTC U1010/88 Rede CAN – Time/Date Indisponível
0629/02 DTC C1209/07 Falha interna do módulo ABS
0629/07 DTC C2001/64 Sistema ABS
0629/08 DTC C2001/63 Sistema ABS
0629/11 DTC C1202/95 Configuração do módulo ABS
0629/12 DTC U3000/49 Falha interna do módulo
0629/13 DTC U3000/61 Falha interna do módulo
0629/14 DTC U3000/04 Sistema ABS
0630/11 DTC U3000/05 Falha interna do módulo ABS
0630/12 DTC U3000/41 Falha interna do módulo ABS
0630/13 DTC U3000/46 Falha interna do módulo ABS
0630/14 DTC U3000/44 Falha interna do módulo ABS
0639/02 DTC U0010/87 Rede CAN
0639/11 DTC U0010/88 Rede CAN
0639/14 DTC U0010/81 Rede CAN
0789/01 DTC C0031/25 Circuito do sensor de rotação dianteiro esquerdo
0789/02 DTC C0031/01 Circuito do sensor de rotação dianteiro esquerdo
0789/05 DTC C0031/31 Circuito do sensor de rotação dianteiro esquerdo
0789/02 DTC C0031/2F Circuito do sensor de rotação dianteiro esquerdo
0789/08 DTC C0031/29 Circuito do sensor de rotação dianteiro esquerdo
0789/10 DTC C0031/38 Circuito do sensor de rotação dianteiro esquerdo
0789/13 DTC C0031/54 Circuito do sensor de rotação dianteiro esquerdo
0790/01 DTC C0034/25 Circuito do sensor de rotação dianteiro direito
0790/02 DTC C0034/01 Circuito do sensor de rotação dianteiro direito
0790/05 DTC C0031/31 Circuito do sensor de rotação dianteiro direito
0790/05 DTC C0034/2F Circuito do sensor de rotação dianteiro direito
0790/08 DTC C0034/29 Circuito do sensor de rotação dianteiro direito
0790/10 DTC C0034/38 Circuito do sensor de rotação dianteiro direito
0790/13 DTC C0034/54 Circuito do sensor de rotação dianteiro direito
0791/01 DTC C0037/25 Circuito do sensor de rotação traseiro esquerdo
Nota:
Para consultar todas as informações relativo aos passos de diagnóstico clique no código
que consta na Tabela de códigos.
Tabela de códigos
Tabela de códigos
Diagrama elétrico
A402
G101 G100
X1/1
X1651
X1/12 - + - +
FB-B 40A
X1/3 87 30 30
F15 – 5A
85 86 15
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
O ácido da bateria é extremamente corrosivo. Ele pode causar queimaduras e cegueira.
Use luvas e óculos de proteção como medida de precaução ao trabalhar na bateria.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidivel que a ECU seja instalada com um bom aterramento para que ela funcione
corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados especiais
devem ser tomados ao colocar os cabos com um bom aterramento.
Início Não
Verifique a bateria e alternador Corrija ou troque o
conforme especificações do componente conforme Código de
Não
manual do fabricante. manual de reparos falha foi para
Está ok? elétricos. passado?
Sim
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Sim
Oxidações (zinabre) Não reparos elétricos, repare
Estado do conector ou troque o conector/
Pinos tortos, etc chicote. Apague o
Está Ok? código e
libere o
Sim veículo
Com a chave de ignição Verifique a alimentação de
desligada, desconecte o conector tensão conforme o
X1 do módulo ABS e meça a Não
diagrama elétrico, caso
tensão entre os pinos 1 ou não esteja bom, substitua
12(terra) para o 16(linha 30). Há o chicote elétrico.
tensão +Vbat?
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0168/04 DTC U3003/16
Tensão da bateria
Localização do componente
Diagrama elétrico
A402
G101 G100
X1/1
X1651
X1/12 - + - +
FB-B 40A
X1/3 87 30 30
F15 – 5A
85 86 15
Legenda
Descrição da falha
Tensão da bateria, abaixo do normal (abaixo de 17V) ou em curto com massa ou com uma fonte baixa.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Cuidado:
O ácido da bateria é extremamente corrosivo. Ele pode causar queimaduras e cegueira.
Use luvas e óculos de proteção como medida de precaução ao trabalhar na bateria.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidivel que a ECU seja instalada com um bom aterramento para que ela funcione
corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados especiais
devem ser tomados ao colocar os cabos com um bom aterramento.
Início Não
Verifique a bateria e alternador Corrija ou troque o
conforme especificações do componente conforme Código de
Não
manual do fabricante. manual de reparos falha foi para
Está ok? elétricos. passado?
Sim
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Sim
Oxidações (zinabre) Não reparos elétricos, repare
Estado do conector ou troque o conector/
Pinos tortos, etc chicote. Apague o
Está Ok? código e
libere o
Sim veículo
Com a chave de ignição Verifique a alimentação de
desligada, desconecte o conector tensão conforme o
X1 do módulo ABS e meça a Não
diagrama elétrico, caso
tensão entre os pinos 1 ou não esteja bom, substitua
12(terra) para o 16(linha 30). Há o chicote elétrico.
tensão +Vbat?
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0576/14 DTC C1200/68
Sistema ABS - Modo de rolo ativado
Localização do componente
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim Sim
Localização do componente
Diagrama elétrico
A402
G101 G100
X1/1
X1651
X1/12 - + - +
FB-B 40A
X1/3 87 30 30
F15 – 5A
85 86 15
Legenda
Descrição da falha
Estabilidade do sistema ABS ( Anti - lock Brake System), dados errados, intermintentes ou incorretos.
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e , caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Alimentar o módulo ABS sem uma bateria no veículo não é permitido.
Leia e se atente nas diretrizes dadas pelo fabricante do veículo no manual do propritário.
É imprescindível que o módulo ABS seja instalado com um bom aterramento para que
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector ou passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0609/11 DTC U1010/88
Rede CAN – Time/Date Indisponível
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de Tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo.
Não
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0629/02 DTC C1209/07
Falha interna do módulo ABS
Localização do componente
Diagrama elétrico
A402
G101 G100
X1/1
X1651
X1/12 - + - +
FB-B 40A
X1/3 87 30 30
F15 – 5A
85 86 15
Legenda
Descrição da falha
Estabilidade do sistema ABS ( Anti - lock Brake System), dados errados, intermintentes ou incorretos.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Nunca conecte ou desconecte qualquer componente do sistema ABS com a ignição
ligada.
Se a lâmpada do ABS acender ou permanecer acesa, o sistema deve ser verificado assim
que possível (o sistema de freios básico continuará disponível, porém sem o sistema
ABS).
Atenção:
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de Tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector ou passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0629/07 DTC C2001/64
Sistema ABS
Localização do componente
Descrição da falha
Sistema ABS (Anti-lock brake system), sistema mecânico não responde ou fora do ajuste.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Não
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0629/08 DTC C2001/63
Sistema ABS
Localização do componente
Descrição da falha
Sistema ABS com frequência, largura ou período do pulso anormal enviado dos sensores de rotação das
rodas.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Preste atenção ao tipo e ao número do sensor gravado na parte superior quando
instalado. Os sensores de velocidade diferem um do outro quanto ao comprimento do
cabo, resistência a temperatura e ao encaixe - reto ou cotovelo.
Atenção:
Nunca conecte ou desconecte qualquer componente do sistema ABS com a ignição
ligada.
Se a lâmpada do ABS ou acender e permanecer acesa, o sistema deve ser verificado
assim que possível (o sistema de freios básico continuará disponível, porém sem o
sistema ABS).
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao montar conectores elétricos sempre garantir que eles fiquem em algum abrigo para dar
máxima proteção contra umidade e contaminação.
Os cabos não podem estar sujeitos a qualquer tensão mecânica ou outro tipo de tensão
qualquer no curso da suspensão ou do movimento de direção.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0629/11 DTC C1202/95
Configuração do módulo ABS
Localização do componente
Diagrama elétrico
A402
G101 G100
X1/1
X1651
X1/12 - + - +
FB-B 40A
X1/3 87 30 30
F15 – 5A
85 86 15
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Nunca conecte ou desconecte qualquer componente do sistema ABS com a ignição
ligada.
Se a lâmpada do ABS ou acender e permanecer acesa, o sistema deve ser verificado
assim que possível (o sistema de freios básico continuará disponível, porém sem o
sistema ABS).
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidivel que a ECU seja instalado com um bom aterramento para que ela funcione
corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados especiais
devem ser tomados ao colocar os cabos com um bom aterramento.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0629/12 DTC U3000/49
Falha interna do módulo
Localização do componente
Diagrama elétrico
A402
G101 G100
X1/1
X1651
X1/12 - + - +
FB-B 40A
X1/3 87 30 30
F15 – 5A
85 86 15
Legenda
Descrição da falha
Falha interna do módulo ABS (Anti-lock brake system), mau funcionamento do dispositivo.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Nunca conecte ou desconecte qualquer componente do sistema ABS com a ignição
ligada.
Se a lâmpada do ABS acender ou permanecer acesa, o sistema deve ser verificado assim
que possível (o sistema de freios básico continuará disponível, porém sem o sistema
ABS).
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidivel que a ECU seja instalada com um bom aterramento para que ela funcione
corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados especiais
devem ser tomados ao colocar os cabos com um bom aterramento.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0629/13 DTC U3000/61
Falha interna do módulo
Localização do componente
Diagrama elétrico
A402
G101 G100
X1/1
X1651
X1/12 - + - +
FB-B 40A
X1/3 87 30 30
F15 – 5A
85 86 15
Legenda
Descrição da falha
Falha interna do módulo ABS (Anti-lock brake system), falha no cálculo do sinal (fora de calibração).
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Nunca conecte ou desconecte qualquer componente do sistema ABS com a ignição
ligada.
Se a lâmpada do ABS acender ou permanecer acesa, o sistema deve ser verificado assim
que possível (o sistema de freios básico continuará disponível, porém sem o sistema
ABS).
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidivel que a ECU seja instalada com um bom aterramento para que ela funcione
corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados especiais
devem ser tomados ao colocar os cabos com um bom aterramento.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0629/14 DTC U3000/04
Sistema ABS
Localização do componente
Diagrama elétrico
A402
G101 G100
X1/1
X1651
X1/12 - + - +
FB-B 40A
X1/3 87 30 30
F15 – 5A
85 86 15
Legenda
Descrição da falha
Falha interna do módulo ABS (Anti-lock brake system), mau funcionamento do dispositivo.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Nunca conecte ou desconecte qualquer componente do sistema ABS com a ignição
ligada.
Se a lâmpada do ABS acender ou permanecer acesa, o sistema deve ser verificado assim
que possível (o sistema de freios básico continuará disponível, porém sem o sistema
ABS).
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidivel que a ECU seja instalada com um bom aterramento para que ela funcione
corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados especiais
devem ser tomados ao colocar os cabos com um bom aterramento.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0630/11 DTC U3000/05
Falha interna do módulo ABS
Localização do componente
Diagrama elétrico
A402
G101 G100
X1/1
X1651
X1/12 - + - +
FB-B 40A
X1/3 87 30 30
F15 – 5A
85 86 15
Legenda
Descrição da falha
Falha interna do módulo ABS (Anti-lock brake system), falha na programação do sistema.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Nunca conecte ou desconecte qualquer componente do sistema ABS com a ignição
ligada.
Se a lâmpada do ABS acender ou permanecer acesa, o sistema deve ser verificado assim
que possível (o sistema de freios básico continuará disponível, porém sem o sistema
ABS).
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidivel que a ECU seja instalada com um bom aterramento para que ela funcione
corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados especiais
devem ser tomados ao colocar os cabos com um bom aterramento.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0630/12 DTC U3000/41
Falha interna do módulo ABS
Localização do componente
Diagrama elétrico
A402
G101 G100
X1/1
X1651
X1/12 - + - +
FB-B 40A
X1/3 87 30 30
F15 – 5A
85 86 15
Legenda
Descrição da falha
Falha interna do módulo ABS (Anti-lock brake system), falha geral da soma de verificação.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Nunca conecte ou desconecte qualquer componente do sistema ABS com a ignição
ligada.
Se a lâmpada do ABS acender ou permanecer acesa, o sistema deve ser verificado assim
que possível (o sistema de freios básico continuará disponível, porém sem o sistema
ABS).
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidivel que a ECU seja instalada com um bom aterramento para que ela funcione
corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados especiais
devem ser tomados ao colocar os cabos com um bom aterramento.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0630/13 DTC U3000/46
Falha interna do módulo ABS
Localização do componente
Diagrama elétrico
A402
G101 G100
X1/1
X1651
X1/12 - + - +
FB-B 40A
X1/3 87 30 30
F15 – 5A
85 86 15
Legenda
Descrição da falha
Falha interna do módulo ABS (Anti-lock brake system), falha nos parâmetros de calibração da memória.
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Nunca conecte ou desconecte qualquer componente do sistema ABS com a ignição
ligada.
Se a lâmpada do ABS acender ou permanecer acesa, o sistema deve ser verificado assim
que possível (o sistema de freios básico continuará disponível, porém sem o sistema
ABS).
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidivel que a ECU seja instalada com um bom aterramento para que ela funcione
corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados especiais
devem ser tomados ao colocar os cabos com um bom aterramento.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0630/14 DTC U3000/44
Falha interna do módulo ABS
Localização do componente
Diagrama elétrico
A402
G101 G100
X1/1
X1651
X1/12 - + - +
FB-B 40A
X1/3 87 30 30
F15 – 5A
85 86 15
Legenda
Descrição da falha
Falha interna do módulo ABS (Anti-lock brake system), falha na memória de dados.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Nunca conecte ou desconecte qualquer componente do sistema ABS com a ignição
ligada.
Se a lâmpada do ABS acender ou permanecer acesa, o sistema deve ser verificado assim
que possível (o sistema de freios básico continuará disponível, porém sem o sistema
ABS).
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidivel que a ECU seja instalada com um bom aterramento para que ela funcione
corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados especiais
devem ser tomados ao colocar os cabos com um bom aterramento.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0639/02 DTC U0010/87
Rede CAN
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
O ácido da bateria é extremamente corrosivo. Ele pode causar queimaduras e cegueira.
Use luvas e óculos de proteção como medida de precaução ao trabalhar na bateria.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de Tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Meça o resistor 1 terminal da
rede CAN no Painel de
Instrumentos, nos pinos X1/14 e Não Substitua o Painel de
X1/15. Instrumentos.
Valor nominal: 120 Ω +/- 5%
Está ok?
Sim
Meça o resistor 2 terminal da
rede CAN na Unidade Lógica Sim
(LU), nos pinos B6 e B18. Substitua o módulo PTM.
Valor nominal: 120 Ω +/- 5%
Está ok?
Sim
Verifique a continuidade da rede
Utilizando a maleta de
CAN conforme o diagrama Não
reparos elétricos,
elétrico.
substitua o chicote elétrico.
Está ok?
Sim
Apague a memória de falhas e
Não
teste o sistema novamente.
A falha permanece ativa?
Sim
Substitua o módulo ABS8 e teste
Recoloque o módulo
o sistema.
original e volte ao início.
O sistema opera normalmente?
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0639/11 DTC U0010/88
Rede CAN
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
O ácido da bateria é extremamente corrosivo. Ele pode causar queimaduras e cegueira.
Use luvas e óculos de proteção como medida de precaução ao trabalhar na bateria.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Meça o resistor 1 terminal da
rede CAN no Painel de
Instrumentos, nos pinos X1/14 e Não Substitua o Painel de
X1/15. Instrumentos.
Valor nominal: 120 Ω +/- 5%
Está ok?
Sim
Meça o resistor 2 terminal da
rede CAN na Unidade Lógica Sim
(LU), nos pinos B6 e B18. Substitua o módulo PTM.
Valor nominal: 120 Ω +/- 5%
Está ok?
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0639/14 DTC U0010/81
Rede CAN
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
O ácido da bateria é extremamente corrosivo. Ele pode causar queimaduras e cegueira.
Use luvas e óculos de proteção como medida de precaução ao trabalhar na bateria.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Início Não
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0789/01 DTC C0031/25
Circuito do sensor de rotação dianteiro esquerdo
Localização do componente
Diagrama elétrico
A402
B119
X515‐ABS
X2/5 A5 A5 1
ABS
X515‐ABS
A8 A8
X2/8 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado Utilizando a maleta de
dos conectores quanto a: reparos elétricos, repare Código de
Oxidações (zinabre) Não falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Não Corrija a fixação do sensor
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B119
X515‐ABS
X2/5 A5 A5 1
ABS
X515‐ABS
A8 A8
X2/8 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado Utilizando a maleta de
dos conectores quanto a: reparos elétricos, repare Código de
Oxidações (zinabre) Não falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Não Corrija a fixação do sensor
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B119
X515‐ABS
X2/5 A5 A5 1
ABS
X515‐ABS
A8 A8
X2/8 2
Legenda
Descrição da falha
Circuito do sensor de rotação dianteiro esquerdo, corrente abaixo do normal e/ou circuito interrompido.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado Utilizando a maleta de
dos conectores quanto a: reparos elétricos, repare Código de
Não
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
sensor de rotação. Não Substitua o sensor de
Valor nominal: 1750 Ω ± 175 Ω rotação.
Está ok?
Sim
Não
Localização do componente
Diagrama elétrico
A402
B119
X515‐ABS
X2/5 A5 A5 1
ABS
X515‐ABS
A8 A8
X2/8 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado Utilizando a maleta de
dos conectores quanto a: reparos elétricos, repare Código de
Oxidações (zinabre) Não falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Não Corrija a fixação do sensor
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B119
X515‐ABS
X2/5 A5 A5 1
ABS
X515‐ABS
A8 A8
X2/8 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Não Corrija a fixação do sensor
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B119
X515‐ABS
X2/5 A5 A5 1
ABS
X515‐ABS
A8 A8
X2/8 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado Utilizando a maleta de
dos conectores quanto a: reparos elétricos, repare Código de
Oxidações (zinabre) Não falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Corrija a fixação do sensor
Não
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B119
X515‐ABS
A5 A5
X2/5 1
ABS
X515‐ABS
A8 A8
X2/8 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado Utilizando a maleta de
dos conectores quanto a: reparos elétricos, repare Código de
Oxidações (zinabre) Não falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Corrija a fixação do sensor
Não
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B120
X515‐ABS
X2/14 B7 B7 1
ABS
X515‐ABS
B4 B4
X2/11 2
Legenda
Descrição da falha
Circuito do sensor de rotação dianteiro direito, abaixo da faixa de operação normal (forma de onda do
sinal insuficiente).
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Não Corrija a fixação do sensor
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B120
X515‐ABS
X2/14 B7 B7 1
ABS
X515‐ABS
B4 B4
X2/11 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado Utilizando a maleta de
dos conectores quanto a: reparos elétricos, repare Código de
Oxidações (zinabre) Não falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Não Corrija a fixação do sensor
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
Conduza o veículo em linha veículo
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8.
Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B120
X515‐ABS
X2/14 B7 B7 1
ABS
X515‐ABS
B4 B4
X2/11 2
Legenda
Descrição da falha
Circuito do sensor de rotação dianteiro direito, corrente abaixo do normal e/ou circuito interrompido.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado Utilizando a maleta de
dos conectores quanto a: reparos elétricos, repare Código de
Não
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
sensor de rotação. Não Substitua o sensor de
Valor nominal: 1750 Ω ± 175 Ω rotação.
Está ok?
Sim
Não
Localização do componente
Diagrama elétrico
A402
B120
X515‐ABS
X2/14 B7 B7 1
ABS
X515‐ABS
B4 B4
X2/11 2
Legenda
Descrição da falha
Circuito do sensor de rotação dianteiro direito, sistema mecânico não responde ou fora do ajuste.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Não Corrija a fixação do sensor
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
Conduza o veículo em linha veículo
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B120
X515‐ABS
X2/14 B7 B7 1
ABS
X515‐ABS
B4 B4
X2/11 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Corrija a fixação do sensor
Não
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B120
X515‐ABS
X2/14 B7 B7 1
ABS
X515‐ABS
B4 B4
X2/11 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Não Corrija a fixação do sensor
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B120
X515‐ABS
X2/14 B7 B7 1
ABS
X515‐ABS
B4 B4
X2/11 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Não Corrija a fixação do sensor
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B121
X515‐ABS
X2/15 B8 B8 1
ABS
X515‐ABS
C4 C4
X2/18 2
Legenda
Descrição da falha
Circuito do sensor de rotação dianteiro direito, abaixo da faixa de operação normal (forma de onda do
sinal insuficiente).
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Não Corrija a fixação do sensor
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B121
X515‐ABS
X2/15 B8 B8 1
ABS
X515‐ABS
C4 C4
X2/18 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Não Corrija a fixação do sensor
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B121
X515‐ABS
X2/15 B8 B8 1
ABS
X515‐ABS
C4 C4
X2/18 2
Legenda
Descrição da falha
Circuito do sensor de rotação traseiro esquerdo, corrente abaixo do normal e/ou circuito interrompido.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Não
Oxidações (zinabre) reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Sim
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
sensor de rotação. Não Substitua o sensor de
Valor nominal: 1750 Ω ± 175 Ω rotação.
Está ok?
Sim
Não
Localização do componente
Diagrama elétrico
A402
B121
X515‐ABS
X2/15 B8 B8 1
ABS
X515‐ABS
C4 C4
X2/18 2
Legenda
Descrição da falha
Circuito do sensor de rotação traseiro esquerdo, sistema mecânico não responde ou fora do ajuste.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado Utilizando a maleta de
dos conectores quanto a: reparos elétricos, repare Código de
Oxidações (zinabre) Não falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Corrija a fixação do sensor
Não
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B121
X515‐ABS
X2/15 B8 B8 1
ABS
X515‐ABS
C4 C4
X2/18 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Não Corrija a fixação do sensor
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B121
X515‐ABS
X2/15 B8 B8 1
ABS
X515‐ABS
C4 C4
X2/18 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado Utilizando a maleta de
dos conectores quanto a: reparos elétricos, repare Código de
Oxidações (zinabre) Não falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Não Corrija a fixação do sensor
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B121
X515‐ABS
X2/15 B8 B8 1
ABS
X515‐ABS
C4 C4
X2/18 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Não Corrija a fixação do sensor
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B122
X515‐ABS
X1/11 C6 C6 1
ABS
X515‐ABS
C5 C5
X1/10 2
Legenda
Descrição da falha
Circuito do sensor de rotação traseiro direito, abaixo da faixa de operação normal (forma de onda do
sinal insuficiente).
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado Utilizando a maleta de
dos conectores quanto a: reparos elétricos, repare Código de
Oxidações (zinabre) Não falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Corrija a fixação do sensor
Não
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B122
X515‐ABS
X1/11 C6 C6 1
ABS
X515‐ABS
C5 C5
X1/10 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Não Corrija a fixação do sensor
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B122
X515‐ABS
X1/11 C6 C6 1
ABS
X515‐ABS
C5 C5
X1/10 2
Legenda
Descrição da falha
Circuito do sensor de rotação traseiro esquerdo, corrente abaixo do normal e/ou circuito interrompido.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado Utilizando a maleta de
dos conectores quanto a: reparos elétricos, repare Código de
Não
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
sensor de rotação. Não Substitua o sensor de
Valor nominal: 1750 Ω ± 175 Ω rotação.
Está ok?
Sim
Não
Localização do componente
Diagrama elétrico
A402
B122
X515‐ABS
X1/11 C6 C6 1
ABS
X515‐ABS
C5 C5
X1/10 2
Legenda
Descrição da falha
Circuito do sensor de rotação traseiro direito, sistema mecânico não responde ou fora do ajuste.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Corrija a fixação do sensor
Não
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
Conduza o veículo em linha veículo
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B122
X515‐ABS
X1/11 C6 C6 1
ABS
X515‐ABS
C5 C5
X1/10 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Não Corrija a fixação do sensor
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
Conduza o veículo em linha veículo
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8.
Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B122
X515‐ABS
X1/11 C6 C6 1
ABS
X515‐ABS
C5 C5
X1/10 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Corrija a fixação do sensor
Não
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
veículo
Conduza o veículo em linha
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa Sim
reparametrizar os sinais dos
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Substitua o módulo ABS8. Sim
O sistema opera
normalmente?
Não
Localização do componente
Diagrama elétrico
A402
B122
X515‐ABS
X1/11 C6 C6 1
ABS
X515‐ABS
C5 C5
X1/10 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétrica não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado.
A luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Início Não
Verifique visualmente o estado Utilizando a maleta de
dos conectores quanto a: reparos elétricos, repare Código de
Oxidações (zinabre) Não falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Verifique se o sensor de
rotação está corretamente Corrija a fixação do sensor
Não
fixado. de rotação. Apague o
Está ok? código e
Sim libere o
Conduza o veículo em linha veículo
reta a uma velocidade de 25
km/h para que o módulo ABS
(Anti-lock brake system) possa
reparametrizar os sinais dos Sim
sensores de roda.
O sistema opera
normalmente?
Não
Verifique as partes mecânicas:
Substitua o componente
- Roda dentada: a distância Não danificado e/ou repare o
para o sensor, conservação sistema mecânico.
dos dentes e por interferência
de limalhas metálicas (sujeira).
- Partes mecânicas (pneu,
rolamento, etc) quanto à
conservação e ao diâmetro se
está compatível com o veículo.
Está ok?
Sim
Meça a resistência da bobina
entre os terminais 1 e 2 do
Não Substitua o sensor de
sensor de rotação.
rotação.
Valor nominal: 1750 Ω ± 175 Ω
Está ok?
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y263
A3 A3
X2/3 1
ABS
X515-ABS
A2 A2
X2/2 2
X515-ABS
A1 A1
X2/1 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão dianteira esquerda, corrente abaixo do normal ou circuito
interrompido.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança , cuidados
especiais devem ser tomados ao colocar os cabos com de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0795/13 DTC C1110/55
Válvula moduladora de pressão dianteira esquerda
Localização do componente
Diagrama elétrico
A402
X515-ABS Y263
A3 A3
X2/3 1
ABS
X515-ABS
A2 A2
X2/2 2
X515-ABS
A1 A1
X2/1 3
Legenda
Descrição da falha
Válvula moduladora de pressão dianteira esquerda, fora de calibração ou não está configurada para a o
veículo.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está ok?
Sim
Sim
Verifique se no cabeçalho da Corrija a configuração dos
ferramenta de diagnóstico Não sensores e válvulas
(VCO) a configuração do módulo moduladoras conforme o Apague o
ABS esta de acordo com a módulo ABS. código e
configuração aplicada no veículo. Refaça o teste. libere o
Está ok? veículo
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y263
A3 A3
X2/3 1
ABS
X515-ABS
A2 A2
X2/2 2
X515-ABS
A1 A1
X2/1 3
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança , cuidados
especiais devem ser tomados ao colocar os cabos com de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado .
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está ok?
Sim
Sim
Com a ignição desligada, meça
as resistências da bobina entre Não Substitua a válvula
os pinos 2 e 1, 2 e 3 da válvula moduladora. Apague o
moduladora dianteira esquerda. Está ok? código e
Valor nominal: 12 - 19 Ω libere o
Está ok? veículo
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y262
A7 A7
X2/7 1
ABS
X515-ABS
A6 A6
X2/6 2
X515-ABS
A4 A4
X2/4 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão dianteira direita, corrente abaixo do normal ou circuito
interrompido.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança , cuidados
especiais devem ser tomados ao colocar os cabos com de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare e/
Oxidações (zinabre) falha foi para
ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0796/13 DTC C1114/55
Válvula moduladora de pressão dianteira direita
Localização do componente
Diagrama elétrico
A402
X515-ABS Y262
A7 A7
X2/7 1
ABS
X515-ABS
A6 A6
X2/6 2
X515-ABS
A4 A4
X2/4 3
Legenda
Descrição da falha
Válvula moduladora de pressão dianteira direita, fora de calibração ou não está configurada para a o
veículo.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está ok?
Sim
Sim
Verifique se no cabeçalho da Corrija a configuração dos
ferramenta de diagnóstico Não sensores e válvulas
(VCO) a configuração do módulo moduladoras conforme o Apague o
ABS esta de acordo com a módulo ABS. código e
configuração aplicada no veículo. Refaça o teste. libere o
Está ok? veículo
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y262
A7 A7
X2/7 1
ABS
X515-ABS
A6 A6
X2/6 2
X515-ABS
A4 A4
X2/4 3
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está ok?
Sim
Sim
Com a ignição desligada, meça
as resistências da bobina entre Não Substitua a válvula
os pinos 2 e 1, 2 e 3 da válvula moduladora. Apague o
moduladora dianteira direita. Está ok? código e
Valor nominal: 12 - 19 Ω libere o
Está ok? veículo
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y267v
C3 C3
X2/17 1
ABS
X515-ABS
B5 B5
X2/12 2
X515-ABS
C2 C2
X2/16 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão traseira esquerda, corrente abaixo do normal ou circuito
interrompido.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança , cuidados
especiais devem ser tomados ao colocar os cabos com de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0797/13 DTC C1118/55
Válvula moduladora de pressão traseira esquerda
Localização do componente
Diagrama elétrico
A402
X515-ABS Y267v
C3 C3
X2/17 1
ABS
X515-ABS
B5 B5
X2/12 2
X515-ABS
C2 C2
X2/16 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão traseira esquerda, fora de calibração ou não está configurada
para a o veículo.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está ok?
Sim
Sim
Verifique se no cabeçalho da Corrija a configuração dos
ferramenta de diagnóstico Não sensores e válvulas
(VCO) a configuração do módulo moduladoras conforme o Apague o
ABS esta de acordo com a módulo ABS. código e
configuração aplicada no veículo. Refaça o teste. libere o
Está ok? veículo
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y267v
C3 C3
X2/17 1
ABS
X515-ABS
B5 B5
X2/12 2
X515-ABS
C2 C2
X2/16 3
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança , cuidados
especiais devem ser tomados ao colocar os cabos com de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado .
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está ok?
Sim
Sim
Com a ignição desligada, meça Substitua a válvula
as resistências da bobina entre Não moduladora por uma
os pinos 2 e 1, 2 e 3 da válvula Apague o
original do veículo. código e
moduladora traseira esquerda.
Valor nominal: 12 - 19 Ω libere o
Está ok? veículo
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y266v
B6 B6
X2/13 1
ABS
X515-ABS
B2 B2
X2/9 2
X515-ABS
B3 B3
X2/10 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão traseira direita, corrente abaixo do normal ou circuito
interrompido.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança , cuidados
especiais devem ser tomados ao colocar os cabos com de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0798/13 DTC C1111C/55
Válvula moduladora de pressão traseira direita
Localização do componente
Diagrama elétrico
A402
X515-ABS Y266v
B6 B6
X2/13 1
ABS
X515-ABS
B2 B2
X2/9 2
X515-ABS
B3 B3
X2/10 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão traseira direita , fora de calibração ou não está configurada
para a o veículo.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos com de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está ok?
Sim
Sim
Verifique se no cabeçalho da Corrija a configuração dos
ferramenta de diagnóstico Não sensores e válvulas
(VCO) a configuração do módulo moduladoras conforme o Apague o
ABS esta de acordo com a módulo ABS. código e
configuração aplicada no veículo. Refaça o teste. libere o
Está ok? veículo
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y266v
B6 B6
X2/13 1
ABS
X515-ABS
B2 B2
X2/9 2
X515-ABS
B3 B3
X2/10 3
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança , cuidados
especiais devem ser tomados ao colocar os cabos com de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado .
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector e/ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está ok?
Sim
Sim
Com a ignição desligada, meça
as resistências da bobina entre Não Substitua a válvula
os pinos 2 e 1, 2 e 3 da válvula moduladora. Apague o
moduladora traseira direita. código e
Valor nominal: 12 - 19 Ω libere o
Está ok? veículo
Sim
Não
Localização do componente
Diagrama eletrico
A402 X515-ABS Y262
A7 A7
X2/7 1
X515-ABS
A6 A6
X2/6 2
X515-ABS
A4 A4
X2/4 3
X515-ABS Y263
A3 A3
X2/3 1
X515-ABS
A2 A2
X2/2 2
X515-ABS
A1 A1
X2/1 3
ABS
X515-ABS Y266v
B6 B6
X2/13 1
X515-ABS
B2 B2
X2/9 2
X515-ABS
B3 B3
X2/10 3
X515-ABS Y267v
C3 C3
X2/17 1
X515-ABS
B5 B5
X2/12 2
X515-ABS
C2 C2
X2/16 3
Legenda
Descrição da falha
Terra comum das válvulas moduladoras, tensão acima do normal ou em curto para uma fonte de tensão
maior.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado .
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0802/04 DTC C1003/11
Terra comum das válvulas moduladoras
Localização do componente
Diagrama eletrico
A402 X515-ABS Y262
A7 A7
X2/7 1
X515-ABS
A6 A6
X2/6 2
X515-ABS
A4 A4
X2/4 3
X515-ABS Y263
A3 A3
X2/3 1
X515-ABS
A2 A2
X2/2 2
X515-ABS
A1 A1
X2/1 3
ABS
X515-ABS Y266v
B6 B6
X2/13 1
X515-ABS
B2 B2
X2/9 2
X515-ABS
B3 B3
X2/10 3
X515-ABS Y267v
C3 C3
X2/17 1
X515-ABS
B5 B5
X2/12 2
X515-ABS
C2 C2
X2/16 3
Legenda
Descrição da falha
Terra comum das válvulas moduladoras, tensão abaixo do normal ou em curto para uma fonte de
tensão menor.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado .
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
0810/07 DTC C1207/95
Sensores de rotação
Localização do componente
Diagrama elétrico
A402
B119
X515-ABS
A5 A5
X2/5 1
X515-ABS
A8 A8
X2/8 2
B120
X515-ABS
X2/14 B7 B7 1
X515-ABS
B4 B4
X2/11 2
ABS
B121
X515-ABS
X2/15 B8 B8 1
X515-ABS
C4 C4
X2/18 2
B122
X515-ABS
X1/11 C6 C6 1
X515-ABS
C5 C5
X1/10 2
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente.
A fim de evitar defeitos relacionados com a segurança, cuidados especiais devem ser
tomados ao colocar os cabos com um bom aterramento.
Atenção:
Se for encontrada corrosão nos terminais de algum conector, este deverá ser substituído
o mais rápido possível. Ao montar o conjunto de reparo de cabos, assegurar que os
conectores são similares para evitar qualquer dano físico ao efetuar sua montagem.
Antes da remontagem de qualquer conector e tomada, verifique se o plugue das ligações
elétricas não estão danificados, desalinhados ou alongados e que não apresente
contaminação que possa causar um curto-circuito.
O sensor é fixado sobre pressão por uma luva de fixação alojada em furo controlado. A
luva de fixação deve ser substituída juntamente com o sensor de velocidade.
Passos para a eliminação da falha
Início Não
Verifique visualmente o estado Utilizando a maleta de
dos conectores quanto a: reparos elétricos, repare Código de
Não
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Utilizanso a VCO 960 levante o
eixo e gire a roda, verifique se Não Corrija conforme o
a roda girada corresponde com diagrama elétrico. Apague o
a leitura que apareceu na código e
VCO960. libere o
Repita este procedimento para veículo
as demais rodas do veículo.
Está ok?
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y263
A3 A3
X2/3 1
ABS
X515-ABS
A2 A2
X2/2 2
X515-ABS
A1 A1
X2/1 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão dianteira esquerda, tensão acima do normal ou em curto
para uma fonte de tensão maior.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente.
A fim de evitar defeitos relacionados com a segurança, cuidados especiais devem ser
tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado .
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y263
A3 A3
X2/3 1
ABS
X515-ABS
A2 A2
X2/2 2
X515-ABS
A1 A1
X2/1 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão dianteira esquerda, corrente abaixo do normal e/ou circuito
interrompido.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos de aterramento .
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y263
A3 A3
X2/3 1
ABS
X515-ABS
A2 A2
X2/2 2
X515-ABS
A1 A1
X2/1 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão dianteira esquerda, tensão abaixo do normal ou em curto
para uma fonte de tensão menor.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança , cuidados
especiais devem ser tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Meça a continuidade do pino X2/
1 do conector do chicote do
módulo ABS para o pino A1 da Apague o
interface ABS e do pino A1 da código e
Não
interface para o pino 3 da válvula libere o
moduladora. Deve haver veículo
continuidade.
Está ok?
Sim
Com a ignição desligada, meça
a resistência da bobina entre os
Substitua a válvula
pinos 2 e 3 da válvula Não
moduladora por uma
moduladora do eixo dianteiro.
equivalente.
Valor nominal: 12 ~ 18 Ω
Está ok?
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y262
A7 A7
X2/7 1
ABS
X515-ABS
A6 A6
X2/6 2
X515-ABS
A4 A4
X2/4 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão dianteira direita, tensão acima do normal ou em curto para
uma fonte de tensão maior.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente.
A fim de evitar defeitos relacionados com a segurança, cuidados especiais devem ser
tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado .
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y262
A7 A7
X2/7 1
ABS
X515-ABS
A6 A6
X2/6 2
X515-ABS
A4 A4
X2/4 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão dianteira direita, tensão abaixo do normal ou em curto para
uma fonte de tensão menor.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos de aterramento .
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y262
A7 A7
X2/7 1
ABS
X515-ABS
A6 A6
X2/6 2
X515-ABS
A4 A4
X2/4 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão dianteira direita, corrente abaixo do normal e/ou circuito
interrompido.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança , cuidados
especiais devem ser tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Meça a continuidade do pino X2/
4 do conector do chicote do
módulo ABS para o pino A4 da Apague o
interface ABS e do pino A4 da código e
Não
interface para o pino 3 da válvula libere o
moduladora. Deve haver veículo
continuidade.
Está ok?
Sim
Com a ignição desligada, meça
a resistência da bobina entre os
Substitua a válvula
pinos 2 e 3 da válvula Não
moduladora por uma
moduladora do eixo dianteiro.
equivalente.
Valor nominal: 12 ~ 18 Ω
Está ok?
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y267v
C3 C3
X2/17 1
ABS
X515-ABS
B5 B5
X2/12 2
X515-ABS
C2 C2
X2/16 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão traseira esquerda, tensão acima do normal ou em curto para
uma fonte de tensão maior.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente.
A fim de evitar defeitos relacionados com a segurança, cuidados especiais devem ser
tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y267v
C3 C3
X2/17 1
ABS
X515-ABS
B5 B5
X2/12 2
X515-ABS
C2 C2
X2/16 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão traseira esquerda , tensão abaixo do normal ou em curto
para uma fonte de tensão menor.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos de aterramento .
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y267v
C3 C3
X2/17 1
ABS
X515-ABS
B5 B5
X2/12 2
X515-ABS
C2 C2
X2/16 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão traseira esquerda, corrente abaixo do normal e/ou circuito
interrompido.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos de aterramento .
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado .
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Meça a continuidade do pino X2/
16 do conector do chicote do
módulo ABS para o pino C2 da Apague o
interface ABS e do pino C2 da código e
Não
interface para o pino 3 da válvula libere o
moduladora. Deve haver veículo
continuidade.
Está ok?
Sim
Com a ignição desligada, meça
a resistência da bobina entre os
Substitua a válvula
pinos 2 e 3 da válvula Não
moduladora por uma
moduladora do eixo dianteiro.
equivalente.
Valor nominal: 12 ~ 18 Ω
Está ok?
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y266v
B6 B6
X2/13 1
ABS
X515-ABS
B2 B2
X2/9 2
X515-ABS
B3 B3
X2/10 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão traseira direita, tensão acima do normal ou em curto para
uma fonte de tensão maior.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente.
A fim de evitar defeitos relacionados com a segurança, cuidados especiais devem ser
tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y266v
B6 B6
X2/13 1
ABS
X515-ABS
B2 B2
X2/9 2
X515-ABS
B3 B3
X2/10 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão traseira direita, tensão abaixo do normal ou em curto para
uma fonte de tensão menor.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança , cuidados
especiais devem ser tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y266v
B6 B6
X2/13 1
ABS
X515-ABS
B2 B2
X2/9 2
X515-ABS
B3 B3
X2/10 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão traseira direita, corrente abaixo do normal e/ou circuito
interrompido.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança , cuidados
especiais devem ser tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Meça a continuidade do pino X2/
10 do conector do chicote do
módulo ABS para o pino B3 da Apague o
interface ABS e do pino B3 da código e
Não
interface para o pino 3 da válvula libere o
moduladora. Deve haver veículo
continuidade.
Está ok?
Sim
Com a ignição desligada, meça
a resistência da bobina entre os
Substitua a válvula
pinos 2 e 3 da válvula Não
moduladora por uma
moduladora do eixo dianteiro.
equivalente.
Valor nominal: 12 ~ 18 Ω
Está ok?
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y263
A3 A3
X2/3 1
ABS
X515-ABS
A2 A2
X2/2 2
X515-ABS
A1 A1
X2/1 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão dianteira esquerda, tensão acima do normal ou em curto
para uma fonte de tensão maior.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente.
A fim de evitar defeitos relacionados com a segurança, cuidados especiais devem ser
tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y263
A3 A3
X2/3 1
ABS
X515-ABS
A2 A2
X2/2 2
X515-ABS
A1 A1
X2/1 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão dianteira esquerda, tensão abaixo do normal ou em curto
para uma fonte de tensão menor.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança , cuidados
especiais devem ser tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado .
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y263
A3 A3
X2/3 1
ABS
X515-ABS
A2 A2
X2/2 2
X515-ABS
A1 A1
X2/1 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão dianteira esquerda, corrente abaixo do normal e/ou circuito
interrompido.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança , cuidados
especiais devem ser tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Meça a continuidade do pino X2/
3 do conector do chicote do
módulo ABS para o pino A3 da Apague o
interface ABS e do pino A3 da código e
Não
interface para o pino 1 da válvula libere o
moduladora. Deve haver veículo
continuidade.
Está ok?
Sim
Com a ignição desligada, meça
a resistência da bobina entre os
Substitua a válvula
pinos 2 e 1 da válvula Não
moduladora por uma
moduladora do eixo dianteiro.
equivalente.
Valor nominal: 12 ~ 18 Ω
Está ok?
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y262
A7 A7
X2/7 1
ABS
X515-ABS
A6 A6
X2/6 2
X515-ABS
A4 A4
X2/4 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão dianteira direita, tensão acima do normal ou em curto para
uma fonte de tensão maior.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente.
A fim de evitar defeitos relacionados com a segurança, cuidados especiais devem ser
tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y262
A7 A7
X2/7 1
ABS
X515-ABS
A6 A6
X2/6 2
X515-ABS
A4 A4
X2/4 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão dianteira direita, tensão acima do normal ou em curto para
uma fonte de tensão maior.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança , cuidados
especiais devem ser tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y262
A7 A7
X2/7 1
ABS
X515-ABS
A6 A6
X2/6 2
X515-ABS
A4 A4
X2/4 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão dianteira direita, corrente abaixo do normal e/ou circuito
interrompido.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos de aterramento .
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado .
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Meça a continuidade do pino X2/
7 do conector do chicote do
módulo ABS para o pino A7 da Apague o
interface ABS e do pino A7 da código e
Não
interface para o pino 1 da válvula libere o
moduladora. Deve haver veículo
continuidade.
Está ok?
Sim
Com a ignição desligada, meça
a resistência da bobina entre os
Substitua a válvula
pinos 2 e 1 da válvula Não
moduladora por uma
moduladora do eixo dianteiro.
equivalente.
Valor nominal: 12 ~ 18 Ω
Está ok?
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y267v
C3 C3
X2/17 1
ABS
X515-ABS
B5 B5
X2/12 2
X515-ABS
C2 C2
X2/16 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão traseira esquerda, tensão acima do normal ou em curto para
uma fonte de tensão maior.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente.
A fim de evitar defeitos relacionados com a segurança, cuidados especiais devem ser
tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y267v
C3 C3
X2/17 1
ABS
X515-ABS
B5 B5
X2/12 2
X515-ABS
C2 C2
X2/16 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão traseira esquerda , tensão abaixo do normal ou em curto
para uma fonte de tensão menor.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y267v
C3 C3
X2/17 1
ABS
X515-ABS
B5 B5
X2/12 2
X515-ABS
C2 C2
X2/16 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão traseira esquerda, corrente abaixo do normal e/ou circuito
interrompido.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança , cuidados
especiais devem ser tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Meça a continuidade do pino X2/
17 do conector do chicote do
módulo ABS para o pino C3 da Apague o
interface ABS e do pino C3 da código e
Não
interface para o pino 1 da válvula libere o
moduladora. Deve haver veículo
continuidade.
Está ok?
Sim
Com a ignição desligada, meça
a resistência da bobina entre os
Substitua a válvula
pinos 2 e 1 da válvula Não
moduladora por uma
moduladora do eixo dianteiro.
equivalente.
Valor nominal: 12 ~ 18 Ω
Está ok?
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y266v
B6 B6
X2/13 1
ABS
X515-ABS
B2 B2
X2/9 2
X515-ABS
B3 B3
X2/10 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão traseira direita, tensão acima do normal ou em curto para
uma fonte de tensão maior.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente.
A fim de evitar defeitos relacionados com a segurança, cuidados especiais devem ser
tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y266v
B6 B6
X2/13 1
ABS
X515-ABS
B2 B2
X2/9 2
X515-ABS
B3 B3
X2/10 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão traseira direita, tensão abaixo do normal ou em curto para
uma fonte de tensão menor.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança , cuidados
especiais devem ser tomados ao colocar os cabos de aterramento.
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Não
Localização do componente
Diagrama elétrico
A402
X515-ABS Y266v
B6 B6
X2/13 1
ABS
X515-ABS
B2 B2
X2/9 2
X515-ABS
B3 B3
X2/10 3
Legenda
Descrição da falha
Circuito da válvula moduladora de pressão traseira direita, corrente abaixo do normal e/ou circuito
interrompido.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o
veículo se mova quando liberado o freio.
É imprencidível que a ECU seja instalada com um bom aterramento para que ela
funcione corretamente. A fim de evitar defeitos relacionados com a segurança, cuidados
especiais devem ser tomados ao colocar os cabos de aterramento .
Atenção:
Não realizar, sob hipótese alguma, o teste das válvulas moduladoras do sistema ABS de
forma direta (Teste de bancada, onde é aplicado positivo e massa direto no componente).
A aplicação prolongada de uma fonte externa vai resultar em superaquecimento e danos
ao isolamento da solenóide. O teste deve ser feito somente com o aparelho de
diagnóstico. Sob nenhuma circunstância o cabo deve ser cortado ou reparado.
Se estiver usando abraçadeiras para fixar o cabo, estas não devem ser fixadas muito
apertadas, pois isso pode causar danos físicos ao cabo e possíveis curto-circuitos. Ao
montar qualquer cabo elétrico que estiver protegido por um tubo corrugado, garantir que
o tubo é orientado de tal forma que qualquer entrada de água possa escorrer sem
acumular nos conectores elétricos.
Início Não
Verifique visualmente o estado
Utilizando a maleta de
dos conectores quanto a: Código de
Não reparos elétricos, repare
Oxidações (zinabre) falha foi para
e/ou troque o conector/
Estado do conector passado?
chicote.
Pinos tortos, etc
Está Ok?
Sim
Sim
Meça a continuidade do pino X2/
13 do conector do chicote do
módulo ABS para o pino B6 da Apague o
interface ABS e do pino B6 da código e
Não
interface para o pino 1 da válvula libere o
moduladora. Deve haver veículo
continuidade.
Está ok?
Sim
Com a ignição desligada, meça
a resistência da bobina entre os
Substitua a válvula
pinos 2 e 1 da válvula Não
moduladora por uma
moduladora do eixo dianteiro.
equivalente.
Valor nominal: 12 ~ 18 Ω
Está ok?
Sim
Não
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Rede CAN, mensagem "CCVS" - sinal da luz de freio, dado errado, intermitente ou incorreto.
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo.
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
1045/07 DTC C0023/52
Timeout da mensagem “CCVS” - Sinal da luz de freio
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Rede CAN, mensagem "CCVS" - sinal da luz de freio, sistema não responde ou fora de ajuste.
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
1066/03 DTC C0046/17
Sinal dos sensores 1 e 2 de pressão do freio
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Falha no sinal dos sensores 1/2 de pressão do freio, tensão acima do normal ou em curto para uma
fonte de tensão maior.
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
1066/04 DTC C0046/16
Sinal dos sensores 1 e 2 de pressão do freio
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Falha no sinal dos sensores 1/2 de pressão do freio, tensão abaixo do normal ou em curto para uma
fonte de tensão menor.
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
1066/06 DTC C0046/16
Sinal dos sensores 1 e 2 de pressão do freio
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Falha no sinal dos sensores 1/2 de pressão do freio, corrente acima do normal ou em curto para o
massa.
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
1066/11 DTC C0046/29
Sinal dos sensores 1 e 2 de pressão do freio
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
1066/13 DTC C0046/54
Sinal dos sensores 1 e 2 de pressão do freio
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
1067/02 DTC C0044/01
Sinal do sensor 1 de pressão do freio
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Tensão picos causados pelo alternador poderia danificar a ECU se
não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas Verifique a continuidade da
relacionadas à rede CAN em Sim rede CAN conforme o
outros módulos de comando. diagrama elétrico, caso Apague o
não esteja bom substitua o código e
Há falhas relacionadas? chicote elétrico. libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
1068/02 DTC C0045/01
Sinal do sensor 2 de pressão do freio
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
1671/02 DTC U0010/08
Rede CAN
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521010/02 DTC U1010/87
Rede CAN
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521011/02 DTC U1011/87
Rede CAN
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Mensagens da rede CAN, informações sobre o cálculo da distância indisponível (provável falha na
configuração do tacógrafo).
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521012/02 DTC U1012/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521014/02 DTC U1014/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521016/02 DTC U1016/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521017/02 DTC U1017/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521018/02 DTC U1018/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Tensão picos causados pelo alternador poderia danificar a ECU se
não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas Verifique a continuidade da
relacionadas à rede CAN em Sim rede CAN conforme o
outros módulos de comando. diagrama elétrico, caso Apague o
não esteja bom substitua o código e
Há falhas relacionadas? chicote elétrico. libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521019/02 DTC U1019/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521020/02 DTC U1020/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521021/02 DTC U1021/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521022/02 DTC U1022/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521023/02 DTC U1023/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521024/02 DTC U1024/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521025/02 DTC U1025/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521026/02 DTC U1026/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521027/02 DTC U1027/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521028/02 DTC U1028/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521029/02 DTC U1029/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521030/02 DTC U1030/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo
Código de
de comando.
falha foi para
Há falhas relacionadas?
passado?
Sim
Sim
Módulo ABS ( Anti - lock Brake System) - Knorr
521030/02 DTC U1030/87
Rede CAN – Timeout da mensagem
Localização do componente
Diagrama elétrico
A402
X200
P-CANH
X1/8 A3
ABS
P-CANL
X1/7 A11
A227 A1124
X1/15 B6
X1/14 B18
RESISTOR 120 Ω
Legenda
Descrição da falha
Indicação de falha
A luz de alerta acende no painel permanentemente com o símbolo com o veículo andando ou
parado.
Efeito de falha
A funcionalidade elétrica do sistema ABS é feita automaticamente e, caso seja detectada alguma
anomalia, uma luz de advertência acende-se no painel de instrumentos e o sistema ABS ficará
inoperante parcialmente ou integralmente, porém o freio de serviço operará normalmente.
Avisos
Nota:
Leia sempre as Recomendações para Diagnósticos.
Atenção:
Antes de remover ou plugar os conectores, desligue a ignição ou desconecte a
alimentação (baterias).Remova o conector do módulo ABS no caso de usar algum tipo de
solda no veículo, bem como qualquer tipo de carga rápida na bateria.Com meios externos
de ligar o veículo, a tensão padrão não deve ser excedida, e os conectores também
precisam ser removidos do módulo ABS.
Atenção:
Ao instalar equipamentos elétricos auxiliares no veículo não utilizar a alimentação elétrica
do ABS como fonte de energia para este equipamento.
Ao realizar qualquer solda no veículo sempre garantir que todas as conexões elétricas ao
módulo ECU são removidas temporariamente. Picos de tensão causados pelo
equipamento de solda poderão causar danos ao módulo ECU. Nunca utilize qualquer
equipamento elétrico com o terra para o equipamento de solda.
Se a ECU estiver ligada, nunca ligue o motor e alternador sem uma bateria bem
conectada no circuito. Picos de tensão causados pelo alternador poderia danificar a ECU
se não forem absorvidos pela bateria.
Não
Início
Verifique visualmente o estado
dos conectores quanto a: Utilizando a maleta de Código de
Oxidações (zinabre) Não reparos elétricos, repare falha foi para
Estado do conector ou troque o conector/ passado?
Pinos tortos, etc chicote.
Está Ok?
Sim
Sim
Consulte se há falhas
relacionadas à rede CAN em Sim Repare conforme o
outros módulos de comando. Troubleshooting do módulo Apague o
de comando. código e
Há falhas relacionadas? libere o
veículo
Sim
Sim
CIRCULAR N.º AT 011-13 16 de Abril de 2013
A MAN Latin America, visando garantir a qualidade e o padrão dos serviços prestados pela rede, informa
a implementação de uma maleta contendo as ferramentas necessárias para reparo de chicotes elétricos de
seus veículos.
Esta maleta está sendo enviada diretamente pelo fornecedor TYCO ® para toda a rede de
concessionários, aos cuidados dos Gerentes de Serviços.
Maiores detalhes sobre o procedimento de distribuição e reembolso vide circular da ACAV 0408-2012
em anexo.
Alicate de Crimpagem
NOTA: Caso o concessionário queira efetuar a aquisição de algum equipamento adicional, favor entrar
em contato diretamente com a Tyco Electronics através dos contatos abaixo:
1.2 Observe na régua de medidas do alicate de crimpagem a bitola correta do fio para a utilização do clip
de união correto.
Manual de Reparação
Constellation 19-320 2006 "
Equipamentos Elétricos
Edição 08.2009
Índice
Índice iii
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
1 Instrumento combinado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
1.1 Instrumento combinado - remover e instalar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
iv Índice
Constellation 19-320 2006 " 3
Equipamentos Elétricos 08.2009
Índice v
Constellation 19-320 2006 " 3
Equipamentos Elétricos 08.2009
1 Bateria - Orientações
ATENÇÃO!
Risco de ferimentos! Prestar atenção às advertências e ins-
truções de segurança ⇒ página 1.
Nota
Devido a razões de produção são instalados diferentes tipos
de baterias. As instruções de trabalho, aqui descritas, refe-
rem-se a todos os tipos de bateria. Desvios e instruções de
trabalho específicas devem ser deduzidos para cada tipo de
bateria.
1 Bateria - Orientações 1
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
ATENÇÃO!
♦ Pessoas sem treinamento e prática só poderão realizar
trabalhos em baterias sob a supervisão de pessoal
especializado como um mecânico ou um eletricista de
veículos devidamente autorizado e habilitado.
♦ O eletrólito é altamente corrosivo. Caso as baterias se-
jam incorretamente manuseadas, existe o perigo das
pessoas ficarem expostas aos seus efeitos nocivos. Por
esse motivo, deverão existir à disposição meios para
neutralizar os efeitos causados pelo ácido, como por
exemplo, uma solução de sabão.
♦ Caso o eletrólito da bateria seja derramado, poderão
ocorrer queimaduras na pele e corrosão no veículo,
podendo danificar componentes relevantes para a
segurança.
♦ O gás formado durante o carregamento e o gás proveni-
ente da ventilação da bateria após o carregamento é
explosivo. Em casos extremos, o manuseamento
incorreto poderá resultar na explosão da bateria.
♦ Proibido produzir fogo, faíscas, chama aberta e fumar
próximo a bateria. Evitar também a produção de faíscas
e descargas eletrostáticas ao manusear cabos e apare-
lhos elétricos. Sempre tocar na carroceria do veículo
antes de tocar na bateria.
♦ Somente realizar os trabalhos em baterias em locais bem
ventilados e adequados para isso.
2.1 Desconectar
– Desligar a ignição e todos os consumidores elétricos.
– Remover as borboletas de fixação da capa da bateria.
– Remover a capa da bateria.
– Soltar as porcas dos terminais da bateria.
– Desconectar o terminal do pólo negativo (-) -2- e o terminal
do pólo postivo (+) -1- da bateria.
1
ATENÇÃO!
Sempre desconectar primeiramente o terminal do pólo
negativo (-) da bateria.
2
2.2 Conectar
– Verificar se os terminais estão sulfatados. VWC-00653
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
3 Bateria - Verificar
ATENÇÃO!
Risco de ferimentos! Prestar atenção às advertências e
nstruções de segurança ⇒ página 1.
ATENÇÃO!
Risco de ferimentos! Prestar atenção às advertências e
instruções de segurança ⇒ página 1.
Cuidado!
♦ A fixação incorreta da bateria poderá danificá-la.
♦ Vibrações reduzem a vida útil da bateria, ocasionam risco
de explosão, podem danificar as placas das celulas e po-
dem fazer com que o suporte de fixação danifique a caixa
da bateria.
♦ Verificar a fixação da bateria; Se necessário, apertar as
porcas de fixação da trava de segurança com o torque de
aperto recomendado.
ATENÇÃO!
Risco de ferimentos! Prestar atenção às advertências e
instruções de segurança ⇒ página 1.
VWC-00654
ATENÇÃO!
Risco de ferimentos! Prestar atenção às advertências e
instruções de segurança ⇒ página 1.
Nota
A bateria não deve ter sido carregada ou descarregada nas
duas horas que antecedem a medição. Os processos de carre-
gamento ou descarregamento durante este período farão com
que o resultado da medição apresentado seja incorreto.
3 Bateria - Verificar 5
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
4 Bateria - Carregar
ATENÇÃO!
Risco de ferimentos! Prestar atenção às advertências e
instruções de segurança ⇒ página 1.
Cuidado!
Recomenda-se realizar o procedimento de carga da bateria
com a bateria removida do veículo.
ATENÇÃO!
O tempo de carga da bateria depende da capacidade do
carregador, da capacidade e estado de carga da bateria.
Acompanhe atentamente a carga.
Mantenha os pólos, cabos e conexões limpos e em boas
condições. Assegure um bom contato elétrico das ligações.
Carregar a bateria a temperatura ambiente e em local com
boa ventilação.
ATENÇÃO!
Não carregar baterias de diferentes fabricantes em paralelo.
STOP
220 V. 380 V.
4 5 6
3 7
2 8
1 9
0 10
5 6
4
3 7
2 8
1 9
4 5 6
3 7
2 8
1 9
(-) (+)
VWC-00656
– Ligar o carregador.
– Ajustar o carregador para tensão de 16 V, se possível.
– Ajustar o carregador na regulagem máxima de corrente.
ATENÇÃO!
Acompanhar atentamente a carga.
– Desligar o carregador.
4 Bateria - Carregar 7
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
Nota
Somente interromper a carga após atingir o tempo determina-
do para a carga deste grupo de baterias.
Nota
Para carga em série é importante colocar baterias de mesma
capacidade e estado de carga no mesmo circuito, pois a
corrente será igual para todas.
STOP
220 V. 380 V.
4 5 6
3 7
2 8
1 9
0 10
4 5 6
3 7
2 8
1 9
4 5 6
3 7
2 8
1 9
(-) (+)
VWC-00657
– Ligar o carregador.
– Ajustar o carregador na regulagem máxima de corrente.
ATENÇÃO!
Acompanhar atentamente a carga.
– Desligar o carregador.
Nota
Somente interromper a carga após atingir o tempo determina-
do para a carga deste grupo de baterias.
PERIGO!
♦ Na recarga em série as tensões são somadas, existindo
o risco de choques elétricos.
♦ Cabos e conectores deverão ser manuseados com
cuidado.
ATENÇÃO!
Risco de ferimentos! Prestar atenção às advertências e
instruções de segurança ⇒ página 1.
Cuidado!
♦ As baterias totalmente descarregadas sulfatam precoce-
mente.
♦ As baterias sulfatadas não podem ser reutilizadas.
Nota
♦ Baterias que não estiveram em funcionamento durante
algum tempo, por exemplo em veículos em estoque, se
auto-descarregam.
♦ Nas baterias totalmente descarregadas, o eletrólito (mistu-
ra de água e ácido sulfúrico) é composto quase que exclu-
sivamente de água, uma vez que o teor do ácido está muito
reduzido.
♦ Baterias totalmente descarregadas sulfatam, ou seja, a
superfície total das placas da bateria endurece.
4 Bateria - Carregar 9
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
PERIGO!
As baterias podem emitir gases explosivos. Para reduzir a
possibilidade de acidentes e ferimentos, deve-se providen-
ciar ventilação adequada ao ambiente antes de trabalhar
com baterias.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
6 Motor de partida
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
VWC-00670
6.1.1 Remoção
– Desconectar a bateria ⇒ página 3.
– Remover a porca -2- e o cabo -1- positivo (+) da bateria.
1
– Remover a porca -4- e o cabo -3- massa da bateria.
– Remover a porca -5- e o cabo -6-.
2
6 5
VWC-00570
VWC-00571
6.1.2 Instalação
– Posicionar o motor de partida.
– Instalar os parafusos de fixação do motor de partida,
apertando-os com torque de 43 Nm (4,3 kgf.m).
– Instalar o cabo -6- e a porca -5-, apertando-a com torque
de 25 Nm (2,5 kgf.m). 1
– Instalar o cabo -3- massa da bateria e a porca -4-,
apertando-a com torque de 2 Nm (0,2 kgf.m). 2
– Instalar o cabo -1- positivo (+) da bateria e a porca -2-,
apertando-a com torque de 25 Nm (2,5 kgf.m).
– Conectar a bateria.
3
Nota
4
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de 6 5
utilização.
VWC-00570
6 Motor de partida 13
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
6.2.1 Remoção
– Remover o motor de partida ⇒ página 13.
– Posicionar o motor de partida em uma morsa, para facilitar
sua operação.
Cuidado!
Utilizar protetores nos mordentes para não danificar o motor
de partida.
2
6.2.2 Instalação 3
– Posicionar a solenóide e instalar os parafusos -1- de
fixação, apertando-os com torque de 8 Nm (0,8 kgf.m).
– Instalar o cabo -2- e a porca -3-, apertando-a com torque
de 25 Nm (2,5 kgf.m). VWC-00572
5 4
VWC-00667
ohms.
• Motores de partida de 24 V - aproximadamente 1,75
ohms.
Nota
♦ Leitura de resistência alta, indica falha na continuidade do
enrolamento.
♦ Leitura de resistência baixa, indica circuito em curto.
6.4.1 Remoção
– Remover a solenóide do motor de partida ⇒ página 14.
– Remover os parafusos -1- e os parafusos -2- de fixação da 2 2
1 1
tampa da caixa com bobina.
– Remover a tampa da caixa com bobina no sentido indicado
na ilustração.
– Remover a caixa com bobina.
VWC-00573
6.4.2 Instalação
– Posicionar a caixa com bobina.
Nota
♦ Observar a correta posição de instalação da caixa com
bobina. Existe uma marca na carcaça que deverá estar
alinhada com o pino guia do motor de partida.
♦ Para a visualização do correto local de instalação da caixa
com bobina, o induzido não é representado na ilustração.
VWC-00574
6 Motor de partida 15
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
VWC-00573
VWC-00658
VWC-00659
6.6.1 Remoção
– Remover a caixa com bobina ⇒ página 15.
Após a remoção da caixa com bobina o induzido estará solto.
VWC-00575
6.6.2 Instalação
– Posicionar o induzido.
– Instalar a caixa com bobina ⇒ página 15.
VWC-00660
6 Motor de partida 17
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
6.8.1 Remoção
– Remover o induzido ⇒ página 17.
– Remover a tampa -1- das engrenagens.
– Remover o retentor -2-.
1
– Remover as engrenagens planetárias -3-.
VWC-00576
1
VWC-00577
6.8.2 Instalação
– Posicionar o pinhão.
– Instalar a arruela -1- de travamento do pinhão e o anel
trava -2- no eixo do motor de partida.
– Posicionar as engrenagens planetárias.
– Posicionar o retentor -2-.
– Posicionar a tampa -1-das engrenagens.
– Instalar o induzido ⇒ página 17.
6.9.1 Remoção
– Remover o pinhão do motor de partida ⇒ página 18.
– Remover a vedação -1- da alavanca de acionamento e a
1
mola -2-.
2
Após a remoção da mola, o eixo do motor de partida estará
solto.
VWC-00578
6.9.2 Instalação
– Posicionar o eixo -1- do motor de partida na carcaça do
motor de partida.
Nota 2 1
Verificar se a alavanca -2- de acionamento do eixo está
acoplada corretamente no eixo.
VWC-00579
Cuidado!
Fixar os bornes corretamente, para evitar que ocorram
faíscas.
6 Motor de partida 19
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
1- Bateria
1 2 3
2- Amperímetro
3- Voltímetro
4- Interruptor de partida
5- Motor de partida A V
6- Indicador de rpm
7- Borne 30A
8- Borne 50
9- Borne 30
9
8
4
VWC-00661
Condição Medições
Tensão no terminal Menor rotação Maior rotação no Menor corrente do Maior corrente do
(borne 30 e 50) do pinhão pinhão motor motor
24 V 3300 rpm 5000 rpm 65 A 160 A
A queda de voltagem nos contatos borne 30 e borne 30A do solenóidenão deve exeder 0,5 V.
Resultado do teste:
6 Motor de partida 21
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
7 Alternador
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
VWC-00671
7.1.1 Remoção
– Remover a correia de acionamento, consultar grupo 13 do
Manual do Motor ISC Cummins.
– Remover a porca de fixação e o cabo massa -1- da bateria.
– Remover a porca de fixação e o cabo positivo -2- da bate-
ria.
– Desconectar o conector -3- do alternador. 1
2
VWC-00580
VWC-00581
7.1.2 Instalação
– Posicionar o alternador em seu correto local de instalação.
– Instalar os parafusos de fixação do alternador, apertando-
os com torque de 40 Nm (4,0 kgf.m).
– Conectar o conector -3- do altenador.
– Instalar o cabo positivo -2- da bateria e a porca de fixação,
apertando-a com torque de 10 Nm (1,0 kgf.m).
– Instalar o cabo massa -1- da bateria e a porca de fixação,
apertando-a com torque de 8 Nm (0,8 kgf.m).
– Instalar a correia, consultar grupo 13 do Manual do Motor
ISC Cummins.
7 Alternador 23
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
7.2.1 Remoção
– Remover o alternador ⇒ página 22.
– Soltar as porcas de fixação -SETAS A- e o parafuso de
fixação -SETA B- da capa de proteção e removê-la.
A
A
VWC-00582
VWC-00583
7.2.2 Instalação
– Posicionar o regulador de voltagem.
– Instalar as porcas de fixação e os parafusos com o torque
de 2 Nm (0,2 kgf.m).
– Posicionar a capa de proteção.
– Instalar as porcas de fixação e os parafusos com o torque
de 4,5 Nm (0,45 kgf.m).
Cabo positivo - Torque de aperto: 15 Nm (1,5 kgf.m)
Respeitar o torque de aperto da porca de fixação do cabo
positivo -SETA-.
Cuidado!
• Se o cabo positivo não for apertado com o torque de
aperto indicado, existem os seguintes perigos:
♦ A bateria não é totalmente carregada.
♦ Colapso total do sistema elétrico/eletrônico do veículo. VWC-00584
7.4.1 Remoção
– Remover o regulador de voltagem ⇒ página 24.
Cuidado!
Utilizar protetores nos mordentes para não danificar o
alternador.
7.4.2 Instalação
– Posicionar a placa de diodos.
– Soldar os pontos de contato da placa.
– Instalar os parafusos de fixação da placa de diodos, VWC-00585
dos diodos.
7 Alternador 25
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
dos diodos.
7.6.1 Remoção
– Remover a placa de diodos ⇒ página 25.
– Remover os parafusos -1- de fixação e a capa de cobertura
-2- traseira.
– Remover a bobina do estator -3-. 1
7.6.2 Instalação
– Posicionar a bobina do estator e a capa de cobertura
traseira. 2
– Instalar os parafusos de fixação, apertando-os com torque 3
de 11 Nm (1,1 kgf.m). VWC-00587
VWC-00662
7.8.1 Remoção
– Remover a porca de fixação da polia utilizando uma
ferramenta adequada para esta finalidade.
Cuidado!
Para a remoção da polia, não fixá-la em uma morsa, pois
existe o risco de danificar a polia.
– Remover a polia.
– Posicionar a polia.
– Instalar a porca de fixação da polia, apertando-a com
torque de 75 Nm (7,5 kgf.m).
7.9.1 Remoção
– Remover a polia ⇒ página 27.
– Remover os parafusos -3- de fixação e a capa da cobertura
-2- dianteira.
– Remover o induzido -1-.
7.9.2 Instalação
– Posicionar o induzido -1-. 1
– Posicionar a capa da cobertura -2- dianteira e instalar os 2
parafusos -3- de fixação, apertando-os com torque de 20
Nm (2,0 kgf.m). 3
VWC-00588
7 Alternador 27
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
Valores Máximos:
80 20
70 30
60 40
50
VWC-00666
7.11.1 Remoção
– Remover o induzido ⇒ página 27.
– Remover a placa -1- de fixação do rolamento.
– Remover o rolamento de esferas -2- dianteiro.
7.11.2 Instalação
– Instalar o rolamento.
– Instalar a placa de fixação do rolamento.
– Instalar o induzido ⇒ página 27. 1
2
VWC-00589
7.12.1 Remoção
– Remover a bobina do estator -1- ⇒ página 26.
– Remover o induzido -3- ⇒ página 27.
– Remover o rolamento de esferas -2- traseiro.
7.12.2 Instalação
– Instalar o rolamento de esferas -2- traseiro.
– Instalar o induzido ⇒ página 27.
1
– Instalar a bobina do estator -1- ⇒ página 26.
2
3 VWC-00590
7 Alternador 29
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
1 Instrumento combinado
Descrição geral
O instrumento combinado possui os seguintes componentes:
♦ Velocímetro
♦ Tacometro (conta-giros)
♦ Indicador do nível de combustível
♦ Indicador de pressão do ar dos freios
♦ Indicador de pressão do óleo do motor
♦ Indicador da temperatura do líquido de arrefecimento
♦ Computador de bordo
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
1.1.1 Remoção
Nota
Não é necessário remover o volante.
0 10 0 1/1
VWC-00592
5 20
25 ABS
10 110
30 0 20
0 ! 125
4 6 1/2
2 8
0 10 0 1/1
1 VWC-00593
5 20
25 ABS
10 110
30 0 20
0 ! 125
4 6 1/ 2
2 8
0 10 0 1/1
1
VWC-00594
1.1.2 Instalação
– Conectar o conector do instrumento combinado.
– Posicionar o instrumento combinado e instalar os
parafusos de fixação, apertando-os com torque de 1,5 Nm
(0,15 kgf.m).
– Instalar o revestimento do instrumento combinado e os
parafusos de fixação, apertando-os com torque de 1,5 Nm
(0,15 kgf.m).
– Encaixar o revestimento da coluna de direção.
– Após a instalação, verificar as funções do instrumento
combinado.
1 Instrumento combinado 31
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desligar o cabo massa da bateria.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
F00-00022
F00-00034
BR 768
1.2.1 Remoção
– Levantar o braço do limpador de pára-brisa.
– Pressionar a trava da palheta -SETA- e puxar para baixo no
sentido do braço do limpador do pára-brisa.
– Soltar a palheta do braço do limpador do pára-brisa e
removê-la.
1.2.2 Instalação
– A instalação é realizada pela seqüência inversa a da
remoção.
VWC-00650
VWC-00672
1.3.1 Remoção
O procedimento descrito refere-se ao lado direito do veículo.
O lado oposto é realizado de forma análoga a este.
VWC-00562
VWC-00563
1.3.2 Instalação
– Posicionar o conjunto braço e palheta do limpador.
– Instalar as arruelas e porcas de fixação, apertando-as com
torque de 18 Nm (1,8 kgf.m).
– Conectar a mangueira de água do limpador.
1.4.1 Remoção
– Remover o conjunto braço e palheta do limpador do pára-
brisa ⇒ página 34.
– Desconectar o conector -1- do motor do limpador do pára-
brisa.
– Soltar a abraçadeira -2- da mangueira de água e remover a
mangueira de água.
– Remover a haste de ligação -3-.
3 2
1
VWC-00564
2
VWC-00565
VWC-00566
1.4.2 Instalação
– Posicionar o mecanismo do limpador do pára-brisa e insta-
lar os parafusos de fixação, apertando-os com torque de
20 Nm (2,0 kgf.m).
– Instalar a mangueira -3- de água e a abraçadeira da mesma.
– Instalar as hastes de ligação -1- e -4-.
– Conectar o conector -2- do motor do limpador do
pára-brisa.
– Instalar o conjunto braço e palheta do limpador do
pára-brisa ⇒ página 34. 1
4
3
2
VWC-00567
VWC-00673
2.1.1 Remoção
– Abrir a grade dianteira.
– Esvaziar o reservatório.
– Soltar as porcas -SETAS- de fixação do suporte dianteiro
do reservatório.
– Bascular a cabina.
VWC-00568
VWC-00569
2.1.2 Instalação
– Posicionar o suporte traseiro e o reservatório.
– Instalar as porcas -1- de fixação do suporte traseiro, sem
aplicar torque.
– Conectar o conector -3- da bomba -2-. 1
– Instalar a mangueira de água na bomba -2-.
– Abaixar a cabine.
– Posicionar o suporte dianteiro do reservatório e instalar as
porcas de fixação do suporte, apertando-os com torque de 3
14 Nm (1,4 kgf.m).
– Bascular a cabine e apertar os parafusos de fixação do 2
suporte traseiro com torque de 20 Nm (2,0 kgf.m).
VWC-00569
2.2.1 Remoção
– Remover o reservatório de água do limpador do pára-brisa
⇒ página 37.
– Remover a bomba do lavador do pára-brisa, desencaixan-
do-a de seu alojamento.
2.2.2 Instalação
– Instalar a bomba do lavador do pára-brisa, no reservatório
de água do limpador do pára-brisa.
– Instalar o reservatório de água do limpador do pára-brisa
⇒ página 37.
VWC-00651
1 Farol
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
6 1
5
3
4
VWC-00595
1 Farol 41
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
1.2.1 Remoção
O procedimento descrito refere-se ao lado esquerdo do
veículo. O lado oposto é realizado de forma análoga a este.
– Bascular a cabine.
– Remover a capa protetora-1-.
– Desconectar o conector.
– Remover as porcas -SETAS- e arruelas de fixação do farol.
– Remover o farol.
VWC-00597
VWC-00669
Nota
♦ Durante a instalação de uma lâmpada, não se deve tocar
no bulbo de vidro. Os dedos deixam vestígios de gordura
no bulbo de vidro, que evaporam ao acender a lâmpada,
tornando o vidro opaco.
♦ Durante a instalação, prestar atenção para que o soquete
da lâmpada se encaixe perfeitamente.
1.4.1 Remoção
O procedimento descrito refere-se ao lado esquerdo do
veículo. O lado oposto é realizado de forma análoga a este.
– Bascular a cabine.
– Remover a capa protetora-1-.
– Desconectar o conector da lâmpada.
– Soltar a trava da lâmpada.
– Remover a lâmpada.
1 VWC-00596
1.4.2 Instalação
– Instalar a lâmpada fixando-a com a trava.
Nota
Durante a instalação, prestar atenção para que a lâmpada se
encaixe perfeitamente.
1 Farol 43
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
2
3
4
5
VWC-00598
2.2.1 Remoção
O procedimento descrito refere-se ao lado esquerdo do
veículo. O lado oposto é realizado de forma análoga a este.
– Bascular a cabine.
– Remover a capa protetora -1- do farol alto auxiliar.
– Desconectar o conector -2- do farol alto auxiliar. 1
Nota
1
Verificar a regulagem do farol alto auxiliar após ajustar o foco
do farol principal.
2.4.1 Remoção
O procedimento descrito refere-se ao lado esquerdo do
veículo. O lado oposto é realizado de forma análoga a este. 1
– Bascular a cabine.
– Remover a capa protetora-1-.
– Desconectar o conector da lâmpada. 2
2.4.2 Instalação
– Instalar a lâmpada fixando-a com a trava.
Nota
Durante a instalação, prestar atenção para que a lâmpada se
encaixe perfeitamente.
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
VWC-00675
3.1.1 Remoção
O procedimento descrito refere-se ao lado esquerdo do
veículo. O lado oposto é realizado de forma análoga a este.
3.1.2 Instalação
– Conectar os conectores.
– Posicionar a luz indicadora de direção e instalar os
parafusos de fixação, apertando-os com torque de 3 Nm VWC-00601
(0,3 kgf.m).
3.2.1 Remoção
O procedimento descrito refere-se ao lado esquerdo do
veículo. O lado oposto é realizado de forma análoga a este.
3.2.2 Instalação
– Instalar as lâmpadas na luz indicadora de direção.
Nota
Observar a correta posição de instalação das guias das
lâmpadas na luz indicadora de direção.
VWC-00676
3.3.1 Remoção
O procedimento descrito refere-se ao lado esquerdo do
veículo. O lado oposto é realizado de forma análoga a este.
VWC-00605
3.4.1 Remoção
O procedimento descrito refere-se ao lado esquerdo do
veículo. O lado oposto é realizado de forma análoga a este.
VWC-00600
3.4.2 Instalação
– Posicionar a luz indicadora de direção até que as travas da
mesma se encaixem.
– Conectar os conectores.
– Verificar o funcionamento após a instalação de uma
lâmpada nova.
4 Lanternas traseiras
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
8 7 6
VWC-00602
4.2.1 Remoção
O procedimento descrito refere-se ao lado esquerdo do
veículo. O lado oposto é realizado de forma análoga a este.
Nota
O conector da lanterna traseira está localizado do lado de
dentro da travessa da longarina.
4.2.2 Instalação
– Posicionar a lanterna traseira.
– Instalar as porcas de fixação, apertando-as com torque de
7 Nm (0,7 kgf.m) VWC-00603
– Conectar o conector.
– Instalar uma nova cinta plástica para fixação do chicote.
4.3.1 Remoção
O procedimento descrito refere-se ao lado esquerdo do
veículo. O lado oposto é realizado de forma análoga a este.
4.3.2 Instalação
– Instalar as lâmpadas da lanterna traseira.
Nota VWC-00604
4 Lanternas traseiras 53
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
VWC-00679
5.1.1 Remoção
– Bascular a cabine
– Desconectar o conector da partida remota.
– Remover os parafusos -SETAS- de fixação da partida
remota.
– Remover a partida remota.
5.1.2 Instalação
– Posicionar a partida remota e instalar os parafusos de
fixação, apertando-os com torque de 20 Nm (2 kgf.m).
– Conectar o conector da partida remota.
VWC-00618
6 Conector do semi-reboque
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
6.1.1 Remoção
– Remover os parafusos -SETAS- de fixação do conector.
– Remover os fios do conector.
– Remover o conector.
6.1.2 Instalação
– Instalar os fios no conector.
– Observar a correta posição de instalação dos fios.
VWC-00619
6 Conector do semi-reboque 55
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
Nota
Esta tabela encontra-se no corpo do conector.
– Conectar o conector.
– Posicionar o conector e instalar os parafusos de fixação,
apertando-os com torque de 7 Nm (0,7 kgf.m).
7 Retrovisor elétrico
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
7.1.1 Remoção
– Utilizar uma espátula plástica e remover a cobertura do
retrovisor elétrico.
– Desconectar o conector -1- do retrovisor elétrico.
– Remover os parafusos -SETAS- de fixação do retrovisor
elétrico.
– Remover o retrovisor elétrico.
1
7.1.2 Instalação
– Posicionar o retrovisor elétrico e instalar os parafusos de
fixação.
– Conectar o conector -1- do retrovisor elétrico.
– Instalar a cobertura do retrovisor elétrico.
VWC-00627
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
VWC-00677
8.1.1 Remoção
Colocar etiquetas em todas as conexões elétricas à medida
que forem removidas, para identificar suas localizações.
– Bascular a cabine.
– Remover os parafusos e desconectar os conectores da
unidade de comando do motor.
VWC-00646
Nota
Para a remoção da unidade de comando do motor não é
necessário a remoção do tudo distribuidor do sistema de
injeção do motor.
VWC-00647
8.1.2 Instalação
– Instalar a unidade de comando do motor.
– Conectar os conectores e instalar seus parafusos de
fixação, apertando-os com torque de 3 Nm (0,3 kgf.m).
– Conectar a VCO 950 ao veículo e testar o funcionamento
da unidade de comando do motor.
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
1.1.1 Remoção
– Posicionar o botão do interruptor na posição desligado.
– Empurrar o botão do interruptor e girá-lo no sentido
horário, até que as travas de liberação sejam liberadas.
– Remover o interruptor cuidadosamente e desconectar o
conector.
1.1.2 Instalação
– Conectar o conector.
– Posicionar o interruptor e empurrá-lo até que suas travas
se fixem. VWC-00608
1.2.1 Remoção
Colocar etiquetas em todas as conexões elétricas à medida
que forem removidas, para identificar suas localizações.
Nota
Os interruptores devem ser retirados do painel de instrumen-
tos com a fiação conectada para poder desconectar seus
respectivos conectores.
AC
VWC-00609
1 2
0 3
AC
1
VWC-00610
2
4
3 VWC-00611
1.2.2 Instalação
– Instalar as hastes de acionamento dos interruptores e
conectar os conectores.
– Posicionar a caixa com os interruptores e instalar os para-
fusos de fixação, apertando-os com torque de 4 Nm
(0,4 kgf.m).
– Conectar o conector da luz de advertência.
– Instalar o revestimento dos interruptores.
1.3.1 Remoção
Nota
Os interruptores devem ser retirados do painel de instrumen-
tos, com a fiação conectada para poder desconectar seus
respectivos conectores.
1.3.2 Instalação
– Conectar os conectores e instalar os interruptores.
– Instalar o revestimento dos interruptores.
1.4.1 Remoção
Nota
Os interruptores devem ser retirados do painel de instrumen-
tos, com a fiação conectada para poder desconectar seus
respectivos conectores.
1.4.2 Instalação
– Conectar os conectores e instalar os interruptores.
– Instalar o revestimento dos interruptores.
1.5.1 Remoção
– Remover a moldura com os interruptores para acionamento
elétrico dos vidros e do retrovisor elétrico, consultar o
grupo 70 do Manual da Cabine.
VWC-00613
1.5.2 Instalação
L
O
R
– Instalar o interruptor para acionamento elétrico dos vidros.
– Instalar o interruptor do retrovisor elétrico.
– Conectar o conector do retrovisor elétrico e o conector do VWC-00612
1.7.1 Remoção
– Afastar a cobertura da lateral do veículo e desconectar o
conector -1- (ver detalhe da ilustração). 1
– Remover o parafuso -2- de fixação do interruptor -3- de
contato da porta.
– Remover o interruptor -3- de contato da porta.
1.7.2 Instalação
– Instalar o interruptor de contato da porta. 1
3
– Instalar o parafuso de fixação do interruptor de contato da 2 VWC-00614
1.8.1 Remoção
– Remover o console central, consultar o grupo 70 do
Manual da Cabine.
– Empurrar o interruptor no sentido da ilustração, até que ele
se solte do console central.
VWC-00623
1.8.2 Instalação 2
– Instalar o interruptor no conector.
– Instalar o interruptor no console central.
– Instalar o console central, consultar o grupo 70 do Manual
da Cabine. VWC-00624
1.9.1 Remoção
– Utilizar uma espátula plástica e remover a luz interna lateral
-1- da cabine.
VWC-00615
1.9.2 Instalação
– Conectar o conector e instalar a luz interna lateral da
cabine.
1.10.1 Remoção
– Utilizar uma espátula plástica e remover a luz interna do
teto -1- da cabine.
VWC-00616
1.10.2 Instalação
– Conectar o conector e instalar a luz interna do teto da
cabine.
2 Buzina
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
VWC-00674
2.1.1 Remoção
– Abrir a grade dianteira.
– Desconectar o conector -1- da buzina.
– Remover o parafuso -SETA- de fixação e a buzina.
2.1.2 Instalação
– Posicionar a buzina e instalar o parafuso de fixação,
apertando-o com torque de 24 Nm ( 2,4 kgf.m).
– Conectar o conector da buzina. 1
VWC-00617
3 Comutador da ignição
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
3.1.1 Remoção
– Remover o volante, consultar o grupo 48 do Manual da
Coluna da Direção.
– Remover o revestimento da coluna de direção, consultar o
grupo 48 do Manual da Coluna da Direção.
– Remover os parafusos -SETAS- de fixação do comutador
da ignição.
– Desconectar o conector do comutador da ignição.
3.1.2 Instalação
– Conectar o conector do comutador da ignição.
– Posicionar o comutador da ignição.
– Instalar os parafusos de fixação do comutador da ignição,
apertando-os com torque de 10 Nm (1,0 kgf.m). VWC-00607
3 Comutador da ignição 67
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
4 Alavanca de comando
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
4.1.1 Remoção
– Remover o volante, consultar o grupo 48 do Manual da
Coluna da Direção.
– Remover o revestimento da coluna de direção, consultar o
grupo 48 do Manual da Coluna da Direção.
– Desconectar o conector da alavanca de comando.
– Remover os parafusos -SETAS- de fixação e a alavanca de
comando.
4.1.2 Instalação
– Posicionar a alavanca de comando e instalar os parafusos
de fixação, apertando-os com torque de 5 Nm (0,5 kgf.m).
– Conectar o conector da alavanca de comando.
– Instalar o revestimento da coluna de direção, consultar o
grupo 48 do Manual da Coluna da Direção. VWC-00637
5 Pedal do acelerador
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
5.1.1 Remoção
– Desconectar o conector -1- do pedal do acelerador.
– Remover os parafusos -SETAS- de fixação do pedal do
acelerador.
– Remover o conjunto do pedal do acelerador.
5.1.2 Instalação 1
– Posicionar o conjunto do pedal do acelerador e instalar os
parafusos de fixação.
– Conectar o conector -1- do pedal do acelerador. VWC-00620
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
6.1.1 Remoção
– Remover o console central, consultar o grupo 70 Manual
da Cabine.
– Puxar e remover o contato -1- e a lâmpada -2- da tomada
de corrente do console central.
1
VWC-00621
6.1.2 Instalação
– Posicionar a tomada 12V do console central, apertando-a
até fixarem suas travas.
– Instalar o contato -1- e a lâmpada -2- da tomada de corren-
te do console central. VWC-00622
7 Acendedor de cigarros
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
7.1.1 Remoção
– Desencaixar o lado esquerdo do cinzeiro.
VWC-00631
7.1.2 Instalação
– Posicionar o acendedor de cigarros, apertando-o até a
fixação de suas travas. VWC-00632
8 Mecanismo de acionamento
elétrico dos vidros
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
8.1.1 Remoção
O procedimento descrito refere-se ao lado esquerdo do
veículo. O lado oposto é realizado de forma análoga a este.
8.1.2 Instalação
Posicionar a placa suporte da porta em uma bancada, para
facilitar a instalação do mecanismo de acionamento elétrico 2 VWC-00625
do vidro.
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
9.1.1 Remoção
O procedimento descrito refere-se ao lado esquerdo do
veículo. O lado oposto é realizado de forma análoga a este.
VWC-00628
4
5
VWC-00629
9.1.2 Instalação
– Posicionar a fechadura e instalar os parafusos de fixação,
apertando-os com torque de 12 Nm (1,2 kgf.m).
VWC-00630
4
5
VWC-00629
Nota
Caso a trava da porta não funcione, repitir o procedimento.
2
– Conectar o conector do mecanismo de acionamento
elétrico da porta.
– Instalar o vidro e a canaleta da porta, consultar grupo 57 VWC-00628
do Manual da Cabine.
– Instalar a placa suporte da porta, consultar o grupo 64 do
Manual da Cabine.
– Instalar o revestimento da porta, consultar o grupo 70 do
Manual da Cabine.
10 Tacógrafo
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
10.1.1 Remoção
Colocar etiquetas em todas as conexões elétricas à medida
que forem removidas, para identificar suas localizações e
facilitar a instalação.
10.1.2 Instalação
1 2
0 3
VWC-00633
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
1
1
VWC-00678
11.1.1 Remoção
– Remover o acabamento das alavancas de freio de estacio-
namento, consultar grupo 70 do Manual da Cabine.
– Desconectar o conector -1- e remover os parafusos
-SETAS- de fixação do conversor de voltagem.
– Remover o conversor de voltagem.
11.1.2 Instalação
– Posicionar o conversor de voltagem e conectar o conector. 1
– Instalar os parafusos de fixação do conversor de voltagem,
apertando-os com torque de 10 Nm (1,0 kgf.m).
– Instalar o acabamento das alavancas de freio de estaciona- VWC-00634
11.2.1 Remoção
– Remover o acabamento inferior do painel do lado direito,
consultar grupo 70 do Manual da Cabine.
– Desconectar o conector -1- e remover os parafusos -SE-
TAS- de fixação do conversor de voltagem.
– Remover o conversor de voltagem.
11.2.2 Instalação
1
– Posicionar o conversor de voltagem e conectar o conector.
– Instalar os parafusos de fixação do conversor de voltagem,
apertando-os com torque de 10 Nm (1,0 kgf.m).
– Instalar o acabamento inferior do painel do lado direito, VWC-00635
12 Unidade Lógica
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
12.1.1 Remoção
Colocar etiquetas em todas as conexões elétricas à medida
que forem removidas, para identificar suas localizações e
facilitar a instalação.
VWC-00069
12.1.2 Instalação
– Instalar a unidade lógica.
– Conectar os conectores.
VWC-00636
– Posicionar a unidade lógica e instalar os parafusos de
fixação, apertando-os com torque de 5,5 Nm (0,55 kgf.m).
– Instalar a cobertura central elétrica.
13 E-Rack
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
13 E-Rack 77
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
13.1.1 Remoção
Colocar etiquetas em todas as conexões elétricas à medida
que forem removidas, para identificar suas localizações e
facilitar a instalação.
13.1.2 Instalação
– Posicionar o E-Rack e instalar os parafusos de fixação,
apertando-os com torque de 5 Nm (0,5 kgf.m).
– Conectar os conectores.
– Instalar o reservatório de expansão, consultar o grupo 70
do Manual da Cabine.
– Instalar o acabamento inferior do painel do lado direito, VWC-00638
14 Volksnet
ATENÇÃO!
Antes de realizar quaisquer trabalhos no sistema elétrico, é
necessário desconectar a bateria, iniciando primeiramente
pelo cabo negativo (-) ⇒ página 3.
Nota
Ao ligar novamente a bateria, verificar os equipamentos do
veículo (rádio, relógio, travas elétricas, vidros elétricos, etc.)
de acordo com o manual de reparação e/ou as instruções de
utilização.
14.1.1 Remoção
Colocar etiquetas em todas as conexões elétricas à medida
que forem removidas, para identificar suas localizações e
facilitar a instalação.
VWC-00069
VWC-00640
4
14.1.2 Instalação 2
3
– Conectar os conectores e instalar as antenas do GPRS e
GPS. VWC-00641
Nota
Observar a correta instalação de cada antena.
14 Volksnet 79
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
14.2.1 Remoção
– Remover a tecla de pressão no sentido da ilustração. 0
1 2
3
14.2.2 Instalação
– Conectar o conector da tecla de pressão no computador de
bordo Volksnet.
– Posicionar a tecla de pressão em seu suporte.
VWC-00639
14.3.1 Remoção
– Remover o acabamento inferior do painel do lado direito,
consultar grupo 70 do Manual da Cabine.
– Desconectar o conector -1- e remover os parafusos -SE-
TAS- de fixação. 1
14.3.2 Instalação
– Conectar o conector e instalar os parafusos de fixação,
apertando-os com torque de 5,5 Nm (0,55 kgf.m).
– Instalar o acabamento inferior do painel do lado direito,
consultar grupo 70 do Manual da Cabine.
VWC-00642
14.4.1 Remoção
– Remover o revestimento da coluna A, consultar o grupo 57
do Manual da Cabine.
– Desconectar a antena GPRS da unidade de comando
⇒ página 79.
14.4.2 Instalação
– Instalar um novo material adesivo na antena GPRS.
– Instalar a antena GPRS.
– Conectar a antena GPRS na unidade de comando
⇒ página 79.
– Instalar o revestimento da coluna A, consultar o grupo 57
do Manual da Cabine.
VWC-00643
14.5.1 Remoção
– Remover o painel, consultar o grupo 70 do Manual da
Cabine.
– Desconectar a antena GPS da unidade de comando
⇒ página 79.
– Localizar e remover a antena GPS no painel, sendo que a
mesma é fixada pelo seu ímã.
14.5.2 Instalação
– Posicionar a antena GPS no painel.
– Conectar a antena GPS na unidade de comando
⇒ página 79.
– Instalar o painel, consultar o grupo 57 do Manual da
Cabine.
14 Volksnet 81
3 Constellation 19-320 2006 "
Equipamentos Elétricos 08.2009
14.6.1 Remoção
– Girar o revestimento do botão e removê-lo. 1/ 2
14.6.2 Instalação
– Instalar o botão de acionamento do Volksnet. VWC-00644
VWC-00645
Para que não ocorram problemas na reparação de veículos MAN, é obrigatório respeitar as seguintes
instruções de segurança.
Atenção:
Verifique se os cabos de bateria estão apertados, sem sinal de violação ou ligação
incorreta;
Atenção:
Use pontas de prova próprias para o teste quando fizer uma medição;
Sempre aplique as pontas do multímetro por traz do conector, quando for efetuar a
medição.;
Atenção:
Ao trabalhar no sistema elétrico do veículo, por princípio desligar a bateria. A primeira
coisa a fazer é desligar o cabo negativo e a última é ligá-lo.
Funcionar o veículo somente com as baterias bem conectadas e com carga mínima de
40%! Não utilizar um carregador rápido para ajudar na partida! Efetue o carregamento
rápido das baterias apenas com os cabos negativo e positivo desconectados.
Atenção:
Nas caixas de bateria fechadas, pode-se formar um gás detonante. Preocauções
devem ser tomadas após longos trajetos e carregamentos da bateria com carregador.
Evite curto-circuitos nos polos da bateria causados por alguma inversão da polaridade
ou desposição de objetos metálicos (chaves, alicates, etc.).
Atenção:
Desligue as baterias para ligar o positivo e negativo do aparelho de solda.
Atenção:
Nos trabalhos de pintura, os componentes eletrônicos só poderão estar expostos a
temperaturas elevadas ( máx. 95°C ) por breves periodos de tempo, no entanto à uma
temperatura máx. de 85°C é admissível uma permanência de cerca de 2 horas, desligue
as baterias.
Medição de grandezas nos circuitos elétricos
Multímetro
Também conhecido como aparelho multiteste, o multímetro realiza das principais grandezas elétricas.
Um dos tipos mais conhecidos é o multímetro digital, munido com circuito mais complexo que
proporciona maior precisão. As medições realizadas com este tipo de instrumento são indicadas em
um display digital.
Display
digital
Botão seletor
de funções
Terminal de
entrada para as
Terminais de medições
entrada
Terminal de retorno
das medições
(comum)
Com o multímetro digital, a medição de grandezas elétricas de um circuito pode ser realizada
facilmente. No entanto, para cada medição específica existe a necessidade de ajustar a função
correspondente e conectar o multímetro ao circuito ou componente de forma adequada.
Com a função e pontas de prova corretamente selecionadas, posicione-as sempre em série com o
circuito, pois a corrente deve passar por dentro do aparelho para realizar a medida. Antes de efetuar a
medição, observe a corrente máxima que o multímetro é capaz de medir.
Medição de tensão elétrica
Com a função e pontas de prova corretamente selecionadas, posicione-as sempre em paralelo com o
circuito a ser verificado.
Com a função e pontas de prova corretamente selecionadas, posicione-as diretamente nas polaridades
do componente a ser verificado.
Atenção:
Para realizar a medição, o circuito deve estar desenergizado ou o componente deve
estar fora do circuito;
Para todo teste de continuidade, o circuito estará “OK” quando o valor de resistência
estiver abaixo de 1 Ω;
Para testes de curto a massa, curto a positivo e curto entre fios, o circuito estará “OK”
quando o valor de resistência estiver acima de 10000 kΩ (infinito).
Medição de frequência elétrica
