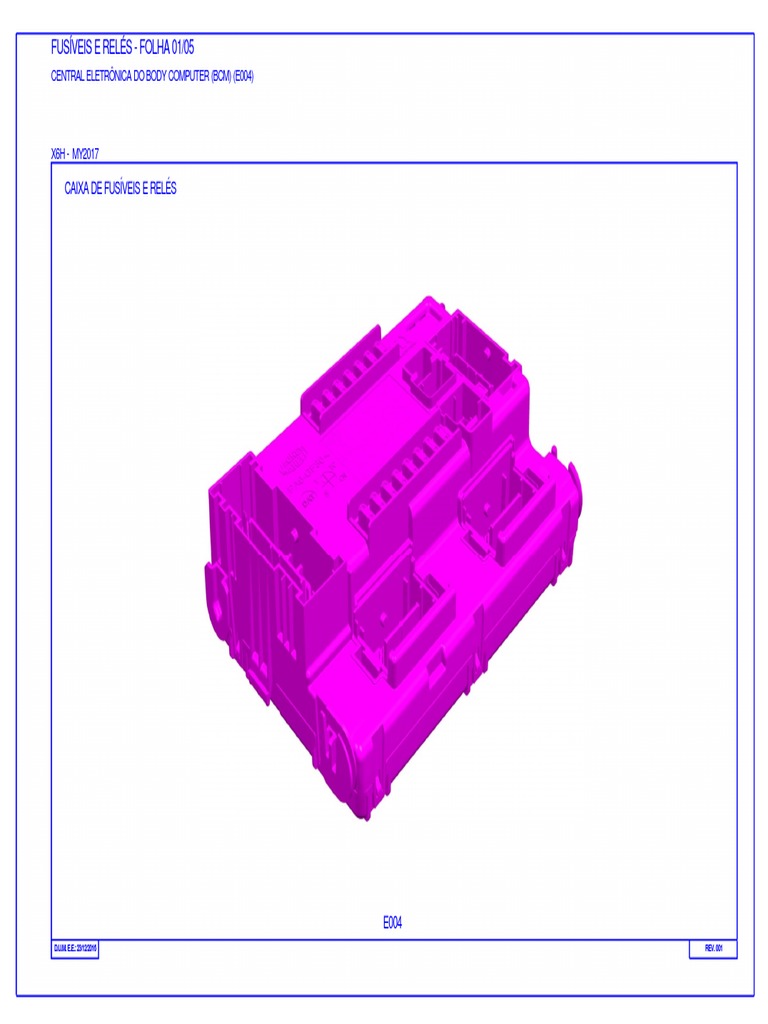

FUSÍVEIS E RELÉS - FOLHA 01/05

CENTRAL ELETRÔNICA DO BODY COMPUTER (BCM) (E004)

X6H - MY2017

CAIXA DE FUSÍVEIS E RELÉS

E004
D.U.M. E.E.: 23/12/2016 REV. 001
FUSÍVEIS E RELÉS - FOLHA 02/05
CENTRAL ELETRÔNICA DO BODY COMPUTER (BCM) (E004)

X6H - MY2017

CAIXA DE FUSÍVEIS E RELÉS

F31 F94 F51 F37 F50 F42 F49

F32 F34 F36 F38 F47 F48 F43 F53

INDICAÇÃO DE
FUSÍVEIS E RELÉS
E004
D.U.M. E.E.: 23/12/2016 REV. 001
FUSÍVEIS E RELÉS - FOLHA 03/05
CENTRAL ELETRÔNICA DO BODY COMPUTER (BCM) (E004)

X6H - MY2017

BCM: FUSÍVEIS

E004

SEÇÃO
FUSÍVEL/RELÉ CORRENTE MÁX. TIPO FUNÇÃO PINOUT DESCRIÇÃO DO PINOUT COR
(mm²)

AD_60 ALIMENTAÇÃO +15 PARA AS BOBINAS DOS RELÉS T08 E T30 (U051-A-4) H 0,35
F31 7,5 A MINI ALIMENTAÇÃO +15
LE_27 NÃO UTILIZADO - -

F32 25 A MINI ALIMENTAÇÃO +30 LE_19 ALIMENTAÇÃO 12V PARA OS VIDROS TRASEIROS (E135-LB-18) RZ 2,50

F34 25 A MINI ALIMENTAÇÃO +30 LE_2 ALIMENTAÇÃO +30 PARA OS VIDROS DIANTEIROS (E135-LA-9) RL 2,50

AC_13 ALIMENTAÇÃO +30 PARA AR CONDICIONADO (H003-AA-5) BN 0,75

AC_14 ALIMENTAÇÃO +30 PARA UNIDADE DE SIRENE DO ALARME (E001-AA-3) LB 0,75

LE_4 ALIMENTAÇÃO +30 PARA CENTRAL DE CONTROLE DAS PORTAS (E135-LA-19) RV 0,75

LE_21 ALIMENTAÇÃO +30 PARA A CENTRAL DO ALARME (E126-LA-3) RV 0,75

ALIMENTAÇÃO +30 PARA RÁDIO (SEM ESTABILIZADOR DE TENSÃO E PRÉ

F36 15 A MINI ALIMENTAÇÃO +30 RV 1,50
DISPOSIÇÃO PARA RÁDIO) (E005-PA-8)

PG_10 ALIMENTAÇÃO +30 PARA RÁDIO (VP2 E B7 ), DISPLAY REMOTO E CONECTOR

RV 1,50
USB/AUX (SEM ESTABILIZADOR DE TENSÃO) (U125-P-3)

ALIMENTAÇÃO +30 CONECTOR USB/AUX (COM ESTABILIZADOR DE TENSÃO) RV 0,75

ALIMENTAÇÃO +30 CONECTOR DIAGNÓSTICO EOBD (U058-P-16) RV 0,75

PG_18
ALIMENTAÇÃO +30 PARA O CLOCKSPRING (U058-P-4) RV 0,50

AC_15 NÃO UTILIZADO - -

AC_16 NÃO UTILIZADO - -

F37 10 A MINI ALIMENTAÇÃO +15
ALIMENTAÇÃO +15 PARA CENTRAL DE CONTROLE DO QUADRO DE
PG_17 LR 0,50
INSTRUMENTOS (IPC)
TABELA DE
LE_1 ALIMENTAÇÃO PARA TRAVAMENTO DAS PORTAS (U016-L-2) BN 1,50 IDENTIFICAÇÃO DE
CORES
ALIMENTAÇÃO PARA DESTRAVAMENTO DA PORTA DO PASSAGEIRO LETRA COR
LE_3 CV 1,50 N PRETO
F38 20 A MINI CENTRAL DE TRAVAMENTO DAS PORTAS (U015-L-2)
B BRANCO
LE_17 AZUL
COMANDO PARA DESTRAVAMENTO DO PORTA-MALAS (M039-LA-4) Z 1,50
L ESCURO
M MARROM
LE_18 COMANDO PARA DESTRAVAMENTO DA PORTA DO MOTORISTA (U187-L-2) CV 1,50 G AMARELO
R VERMELHO
V VERDE
H CINZA
S ROSA
C LARANJA
Z VIOLETA
A AZUL CLARO

D.U.M. E.E.: 23/12/2016 REV. 001

FUSÍVEIS E RELÉS - FOLHA 04/05
CENTRAL ELETRÔNICA DO BODY COMPUTER (BCM) (E004)

X6H - MY2017

BCM: FUSÍVEIS

E004

SEÇÃO
FUSÍVEL/RELÉ CORRENTE MÁX. TIPO FUNÇÃO PINOUT DESCRIÇÃO DO PINOUT COR
(mm²)

ALIMENTAÇÃO +15 PARA CENTRAL DE CONTROLE DO FREIO ABS (BSM) (W007-

AD_29 CB 0,50
AA-28)
F42 7,5 A MINI ALIMENTAÇÃO +15
ALIMENTAÇÃO +15 PARA CENTRAL DE CONTROLE DA DIREÇÃO ELÉTRICA (EPS)
AD_30 CB 0,50
(W004-AB-1)

AC_2 COMANDO DE ACIONAMENTO DO LAVADOR DO PARA-BRISA (M015-AA-1) VC 1,50

F43 20 A MINI BOMBA BI-DIRECIONAL DO LAVADOR DO PARA-BRISA E DO VIDRO TRASEIRO COMANDO DE ACIONAMENTO DO LAVADOR DO VIDRO TRASEIRO
AC_12 RV 1,50
(M015-AA-2)

LE_14 NÃO UTILIZADO - -

F47 25 A MINI - LE_16 NÃO UTILIZADO - -

LE_30 NÃO UTILIZADO - -

LE_15 NÃO UTILIZADO - -

F48 25 A MINI - LE_31 NÃO UTILIZADO - -

LE_32 NÃO UTILIZADO - -

ALIMENTAÇÃO +15 PARA CENTRAL DE CONTROLE DOS SENSORES DE

LE_23 LC 0,50
ESTACIONAMENTO (PAM) (E041-LA-1)

ALIMENTAÇÃO +15 PARA SENSOR AUTOMÁTICO NO ESPELHO RETROVISOR E

LE_24 LB 0,35
SENSOR DE CHUVA/CREPUSCULAR (U053-L-2)

LE_25 NÃO UTILIZADO - -

F49 7,5 A MINI ALIMENTAÇÃO +15
PG_12 NÃO UTILIZADO - -

PG_13 ALIMENTAÇÃO +15 RÁDIO B7 SEM FUNÇÃO START & STOP (E005-PA-2) LV 0,50
TABELA DE
PG_14 ALIMENTAÇÃO +15 PARA MÓDULO ESTABILIZADOR DE TENSÃO (E131-PA-7) LG 0,50 IDENTIFICAÇÃO DE
CORES
ALIMENTAÇÃO +15 PARA O SELETOR DE LUMINOSIDADE INTERNA E EXTERNA LETRA COR
PG_15 LB 0,35 N PRETO
(D015-PA-7) B BRANCO
AZUL
ALIMENTAÇÃO +15 PARA CENTRAL DE CONTROLE DO AIR BAG (ORC) L ESCURO
F50 7,5 A MINI ALIMENTAÇÃO +15 PG_3 LG 0,50
(E073-PB-10) M MARROM
G AMARELO
R VERMELHO
V VERDE
H CINZA
S ROSA
C LARANJA
Z VIOLETA
A AZUL CLARO

D.U.M. E.E.: 23/12/2016 REV. 001

FUSÍVEIS E RELÉS - FOLHA 05/05
CENTRAL ELETRÔNICA DO BODY COMPUTER (BCM) (E004)

X6H - MY2017

BCM: FUSÍVEIS

E004

SEÇÃO
FUSÍVEL/RELÉ CORRENTE MÁX. TIPO FUNÇÃO PINOUT DESCRIÇÃO DO PINOUT COR
(mm²)

AC_8 ALIMENTAÇÃO +15 PARA INTERRUPTOR DA MARCHA RÉ (D005-AA-1) L 0,50

AC_17 ALIMENTAÇÃO +15 PARA INTERRUPTOR DO PEDAL DE FREIO (D006-AA-3) LV 0,50

ALIMENTAÇÃO +15 PARA CENTRAL DE CONTROLE DO AR CONDICIONADO

(U086-A-3)
AC_18 CL 0,50
ALIMENTAÇÃO +15 PARA O RELÉ T05 DA BOBINA DE COMPRESSÃO DO AR
CONDICIONADO (U086-A-3)

AD_14 NÃO UTILIZADO - -

F51 7,5 A MINI ALIMENTAÇÃO +15 AD_15 NÃO UTILIZADO - -

LE_11 NÃO UTILIZADO - -

LE_12 ALIMENTAÇÃO +15 PARA A CENTRAL DE CONTROLE DO ALARME (E126-LA-1) LB 0,75

PG_7 NÃO UTILIZADO - -

ALIMENTAÇÃO +15 PARA CÂMERA DE ESTACIONAMENTO TRASEIRA

PG_8 LC 0,35
(X007-PA-23)

PG_16 ALIMENTAÇÃO +15 PARA O CONJUNTO CENTRAL DE BOTÕES (E004-PG-16) GN 0,35

PH_46 NÃO UTILIZADO - -

ALIMENTAÇÃO +30 PARA COMUTADOR DE IGNIÇÃO (U013-P-3) R 1,50

ALIMENTAÇÃO +30 PARA MÓDULO DE IGNIÇÃO R 0,50

PG_5 ALIMENTAÇÃO +30 PARA CENTRAL DE CONTROLE DA RÁDIO FREQUÊNCIA
R 0,50
F53 7,5 A MINI ALIMENTAÇÃO +30 (RFH)

ALIMENTAÇÃO +30 PARA INTERRUPTOR DO PEDAL DE FREIO R 0,50 TABELA DE

IDENTIFICAÇÃO DE
ALIMENTAÇÃO +30 PARA CENTRAL DE CONTROLE DO QUADRO DE CORES
PG_6 RB 0,35 LETRA COR
INSTRUMENTOS (IPC)
N PRETO
B BRANCO
PG_19 ALIMENTAÇÃO +15 PARA TOMADA 12V (C020-PA-1) HR 1,50 AZUL
L ESCURO
F94 15A MINI ALIMENTAÇÃO +15 M MARROM
LE_26 NÃO UTILIZADO - - G AMARELO
R VERMELHO
V VERDE
H CINZA
S ROSA
C LARANJA
Z VIOLETA
A AZUL CLARO

D.U.M. E.E.: 23/12/2016 REV. 001
