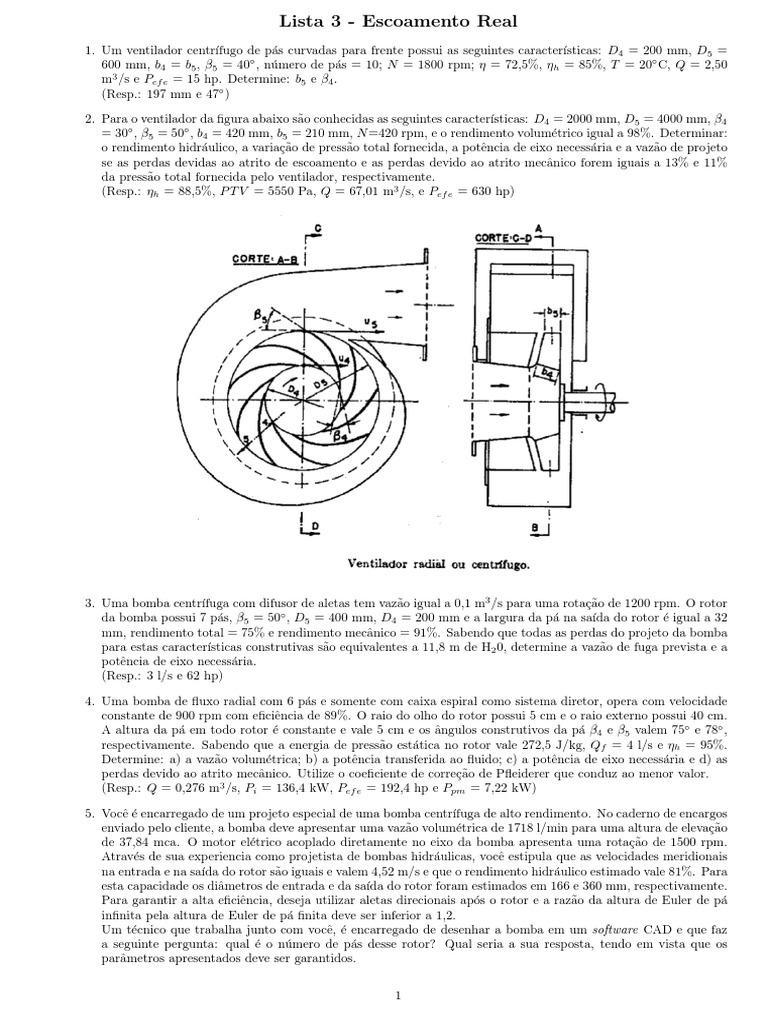

Lista 3 - Escoamento Real

1. Um ventilador centrı́fugo de pás curvadas para frente possui as seguintes caracterı́sticas: D4 = 200 mm, D5 =
600 mm, b4 = b5 , β5 = 40◦ , número de pás = 10; N = 1800 rpm; η = 72,5%, ηh = 85%, T = 20◦ C, Q = 2,50
m3 /s e Pef e = 15 hp. Determine: b5 e β4 .
(Resp.: 197 mm e 47◦ )

2. Para o ventilador da figura abaixo são conhecidas as seguintes caracterı́sticas: D4 = 2000 mm, D5 = 4000 mm, β4
= 30◦ , β5 = 50◦ , b4 = 420 mm, b5 = 210 mm, N =420 rpm, e o rendimento volumétrico igual a 98%. Determinar:
o rendimento hidráulico, a variação de pressão total fornecida, a potência de eixo necessária e a vazão de projeto
se as perdas devidas ao atrito de escoamento e as perdas devido ao atrito mecânico forem iguais a 13% e 11%
da pressão total fornecida pelo ventilador, respectivamente.
(Resp.: ηh = 88,5%, P T V = 5550 Pa, Q = 67,01 m3 /s, e Pef e = 630 hp)

3. Uma bomba centrı́fuga com difusor de aletas tem vazão igual a 0,1 m3 /s para uma rotação de 1200 rpm. O rotor
da bomba possui 7 pás, β5 = 50◦ , D5 = 400 mm, D4 = 200 mm e a largura da pá na saı́da do rotor é igual a 32
mm, rendimento total = 75% e rendimento mecânico = 91%. Sabendo que todas as perdas do projeto da bomba
para estas caracterı́sticas construtivas são equivalentes a 11,8 m de H2 0, determine a vazão de fuga prevista e a
potência de eixo necessária.
(Resp.: 3 l/s e 62 hp)

4. Uma bomba de fluxo radial com 6 pás e somente com caixa espiral como sistema diretor, opera com velocidade
constante de 900 rpm com eficiência de 89%. O raio do olho do rotor possui 5 cm e o raio externo possui 40 cm.
A altura da pá em todo rotor é constante e vale 5 cm e os ângulos construtivos da pá β4 e β5 valem 75◦ e 78◦ ,
respectivamente. Sabendo que a energia de pressão estática no rotor vale 272,5 J/kg, Qf = 4 l/s e ηh = 95%.
Determine: a) a vazão volumétrica; b) a potência transferida ao fluido; c) a potência de eixo necessária e d) as
perdas devido ao atrito mecânico. Utilize o coeficiente de correção de Pfleiderer que conduz ao menor valor.
(Resp.: Q = 0,276 m3 /s, Pi = 136,4 kW, Pef e = 192,4 hp e Ppm = 7,22 kW)

5. Você é encarregado de um projeto especial de uma bomba centrı́fuga de alto rendimento. No caderno de encargos
enviado pelo cliente, a bomba deve apresentar uma vazão volumétrica de 1718 l/min para uma altura de elevação
de 37,84 mca. O motor elétrico acoplado diretamente no eixo da bomba apresenta uma rotação de 1500 rpm.
Através de sua experiencia como projetista de bombas hidráulicas, você estipula que as velocidades meridionais
na entrada e na saı́da do rotor são iguais e valem 4,52 m/s e que o rendimento hidráulico estimado vale 81%. Para
esta capacidade os diâmetros de entrada e da saı́da do rotor foram estimados em 166 e 360 mm, respectivamente.
Para garantir a alta eficiência, deseja utilizar aletas direcionais após o rotor e a razão da altura de Euler de pá
infinita pela altura de Euler de pá finita deve ser inferior a 1,2.
Um técnico que trabalha junto com você, é encarregado de desenhar a bomba em um software CAD e que faz
a seguinte pergunta: qual é o número de pás desse rotor? Qual seria a sua resposta, tendo em vista que os
parâmetros apresentados deve ser garantidos.

1
 Após cinco minutos após ele lhe questionar, o técnico percebe que esqueceu de alguns dados adicionais que lhe
são necessários para desenhar o rotor. Ele agora lhe pergunta qual deve ser a largura de entrada e de saı́da
do rotor, o ângulo construtor na entrada e na saı́da. Para responder a essas perguntas, você considera que o
coeficiente de estrangulamento na saı́da vale 0,95 e a espessura da pá é constante.
6. Uma turbina Pelton com um único bico injetor tem o nı́vel do reservatório a montante localizado 300 m acima
do bico injetor. A água é trazida deste reservatório através de um conduto forçado com 6 km de comprimento
e diâmetro de 680 mm. O coeficiente de atrito do interior do conduto vale 0,0032. A velocidade tangencial das
pás é igual a 0,47 da velocidade do jato d’água. O coeficiente de velocidade absoluta na entrada do rotor é igual
a 0,97. Considerando que as pás deviam o fluxo de água em 170◦ e que a velocidade relativa reduz em 15%
quando passam por elas. Sabendo que o diâmetro do jato é igual a 90 mm e que o rendimento mecânico da
turbina é igual a 88%, calcular: a) A altura nominal de queda da turbina; b) Vazão; c) rendimento hidráulico;
d) Rendimento total e e) Potência efetiva da turbina.
(Resp.: 277,4 m; 455,5 l/s; ηh =86,2%; ηt =75,9%; Pef e =938,8 kW)

7. Um turbina Pelton é especificada para operar sob queda de 240 m. O diâmetro do rotor é igual a 1800 mm e o
√
diâmetro do jato d’água é de 150 mm. Sendo: α4 = 0◦ , β5 = 15◦ , Kc4 = ηs = 0,98, w5 = 0,70w4 e u4 =0,45c4 ,
calcular: a) a força tangencial exercida pelo jato d’água nas conchas do rotor; b) A potência transmitida ao rotor
pela água; c) o rendimento hidráulico, d) a rotação que a turbina esta operando; e) o rendimento total, sabendo
que o rendimento mecânico da turbina é 0,97.
(Resp.:F =73,5 kN; Pi =2,224 MW; ηh =79,7%; N =321 rpm; ηt = 74,1%)
8. Uma turbina Pelton de 200 cm de diâmetro é alimentado
√ por um jato de agua de 150 mm de diâmetro. A
velocidade do jato é de 100 m/s, α4 = 15◦ , c4 = 2gHm rendimento hidráulico = 85%. As perdas mecânicas
podem ser desprezadas.
(a) Determine a potência da turbina.(Resp.: 7,4 MW)
(b) Determine o torque para as velocidades do rotor de 0, 20, 40, 60, 80, 100 m/s.
