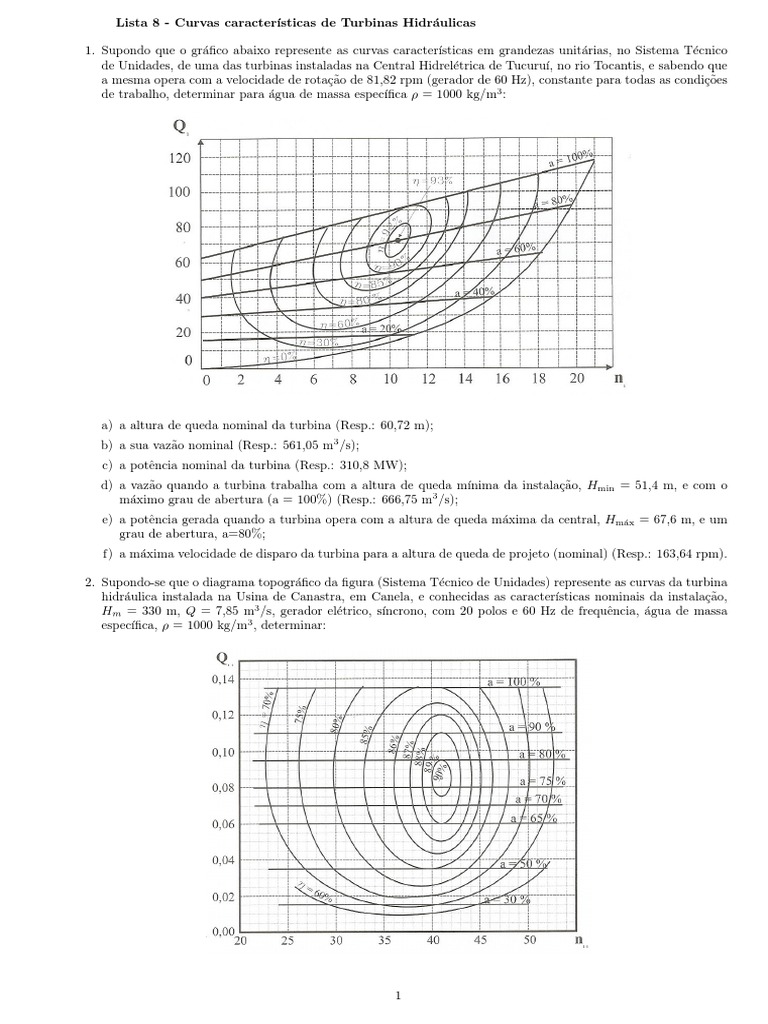

Lista 8 - Curvas caracterı́sticas de Turbinas Hidráulicas

1. Supondo que o gráfico abaixo represente as curvas caracterı́sticas em grandezas unitárias, no Sistema Técnico
de Unidades, de uma das turbinas instaladas na Central Hidrelétrica de Tucuruı́, no rio Tocantis, e sabendo que
a mesma opera com a velocidade de rotação de 81,82 rpm (gerador de 60 Hz), constante para todas as condições
de trabalho, determinar para água de massa especı́fica ρ = 1000 kg/m3 :

a) a altura de queda nominal da turbina (Resp.: 60,72 m);

b) a sua vazão nominal (Resp.: 561,05 m3 /s);
c) a potência nominal da turbina (Resp.: 310,8 MW);
d) a vazão quando a turbina trabalha com a altura de queda mı́nima da instalação, Hmin = 51,4 m, e com o
máximo grau de abertura (a = 100%) (Resp.: 666,75 m3 /s);
e) a potência gerada quando a turbina opera com a altura de queda máxima da central, Hmáx = 67,6 m, e um
grau de abertura, a=80%;
f) a máxima velocidade de disparo da turbina para a altura de queda de projeto (nominal) (Resp.: 163,64 rpm).

2. Supondo-se que o diagrama topográfico da figura (Sistema Técnico de Unidades) represente as curvas da turbina
hidráulica instalada na Usina de Canastra, em Canela, e conhecidas as caracterı́sticas nominais da instalação,
Hm = 330 m, Q = 7,85 m3 /s, gerador elétrico, sı́ncrono, com 20 polos e 60 Hz de frequência, água de massa
especı́fica, ρ = 1000 kg/m3 , determinar:

1
 a) o tipo de turbina instalada, justificando (Resp.: Pelton);
b) o diâmetro do rotor (Resp.: 2,07 m);
c) a potência gerada no eixo da turbina (Resp.: 22.872 kW);
d) o diâmetro de uma turbina modelo, a ser ensaiada com uma altura de queda de 15 m, gerando uma potência
de 2,2 kW (Resp.: 0,206 m);
e) a vazão com que deve ser ensaiada a turbina modelo (Resp.: 16,6 l/s).

3. Considere que o diagrama abaixo, construı́do no Sistema Técnico de Unidades, representa as curavas das turbinas
Kaplan da Central Hidrelétrica de Volta Grande, no rio Grande, que foram projetadas para uma altura de queda
de 26,2 m e velocidade de rotação de 85,7 rpm. Quando a altura de queda da central baixa para 22,56 m,
supõe-se que o sistema de regulagem atue, aumentando o grau de abertura para 85% e alterando a inclinação
dás pás do rotor para 10◦ . Considerando a massa especı́fica da água igual a 1000 kg/m3 , calcular:

a) a potência no eixo das turbinas para esta situação (a = 85% e β = 10◦ (Resp.: 98,74 MW);
b) a potência no eixo para as condições de projeto (Resp.: 94,11 MW).

2
 Lista 6 - Especificação

1. Especifique o tipo de bomba hidráulica utilizando-se dos gráficos de seleção de bombas para as condições de
operação abaixo:

(a) Q = 200 m3 /h; Hm = 31,7 m; N = 3500 rpm;

(b) Q = 283 l/s; Hm = 13,4 m; N = 3500 rpm;

2. Escolha o tipo e a quantidade de turbinas para um aproveitamento hidroelétrico apresenta as seguinte carac-
terı́sticas: Q = 11,5 m3 /s, Hm = 160 m, N = 720 rpm e ηt = 0,75. Para a solução dotada determinar a máxima
altura de sucção. Altitude local = 1,0 m e temperatura = 25◦ C

3. Determinar o tipo e o número de unidades necessárias para o aproveitamento da vazão turbinável de 0,57 m3 /s
em uma queda disponı́vel de 200 m. A rotação sı́ncrona fixada, não pode ser alterada em nenhuma hipótese e
seu valor é de 514 rpm. O rendimento total, arbitrado inicial é de 88%. Adotando a solução que apresentar
rendimento satisfatório e compatı́vel com os valores recomendados pelos fabricantes, determinar uma unidade:
A vazão requerida por uma máquina, geométricamente semelhante à unidade escolhida no item anterior, a qual
deve trabalhar em queda de 8 m com a rotação sı́ncrona de 300 rpm.
Desejando-se ainda, realizar ensaios sobre esta máquina, que será alimentada por uma bomba, em laboratório,
pergunta-se qual o custo da hora de ensaio, sabendo que estas perdas na tubulação que liga a bomba à turbina
equivalem a 3,0 m, que o rendimento da bomba é de 60% e que o cv hora custa R$ 100,00.
Determinar ainda, caso necessário, qual é a máxima altura de sucção com a qual a turbina, pode trabalhar sem
ocorrer o fenômeno de cavitação, sabendo que a temperatura da água varia entre 1◦ e 30◦ C e que o local de
instalação está a uma altitude de 500 m.
4. Uma pequena instalação hidroelétrica deverá operar sob as seguinte condições: altura de queda de 70 m, vazão de
3 m3 /s e rendimento esperado de 80%. O número de pares de polos dos geradores sı́ncronos, que serão acoplados
diretamente as turbinas, foi fixado em 3 ou 4. Pede-se para determinar: o tipo e o número de turbinas capazes
de absorver o potencial do aproveitamento, com um melhor rendimento. Na tabela abaixo são mostrados os
valores de ns de 1 máquina.

Tipo de Turbina ns Hm [m]

Francis rápida (ou Dériaz) 290 70-25
Kaplan de 8 pás 320 70-50

5. A usina hidrelétrica de Tapira no Rio Ivaı́, deverá operar sob seguintes condições de funcionamento: Q = 24
m3 /s e Hm = 50 m. Rendimento estimado inicialmente 80% - altitude 550 m - temperatura média de 20◦ C.
As turbinas serao de eixo vertical acopladas aos geradores cujo número de pares de pólos pode ser 10, 12 ou
14. Pede-se determinar o número de unidades a serem instaladas no aproveitamento, tendo em conta que o
rendimento seja compatı́vel com os valores recomendados pelos fabricantes.
Respostas:
1a) Bomba hélico-centrı́fuga, N = 3500 rpm, simples aspiração e um estágio;
1b) Bomba axial com N = 1750 rpm;
2) 2 Francis lentas, Hs,max = 1,1 m;
3) 1 Pelton, sem cavitação
4) 1 Francis.

1
 Lista 5 - Semelhança
1. Um modelo de turbina Francis possui as seguintes caracterı́sticas: Pef e = 5,94 kW, D5 = 380 mm, Q = 0,34
m3 /s, H = 2,7 m e N = 180 rpm. Deseja-se construir uma turbina geometricamente semelhante de diâmetro de
1,20 m e que forneça uma potência de eixo de 653 kW. Determine as condições de operação desta turbina.

2. Uma turbina tipo Francis apresenta as seguintes caracterı́sticas D5 = 2,350 m, Y = 1087 J/kg; Q = 39,0 m3 /s;
N = 249,6 rpm. Um modelo semelhante com diâmetro de 320 mm e H = 15 m resultou em um rendimento de
82,5%. Determine as condições de operação do modelo e o rendimento da turbina tomada como base.
3. Uma bomba centrı́fuga de uma instalação industrial é especificada para trabalhar com rotação = 1250 rpm,
vazão = 30 l/s, H = 15 m e rendimento = 72%. Um engenheiro de manutenção instalou a bomba para uma
altura manométrica de elevação igual a 29,4 m com um motor de rotação igual a 1750 rpm e Pef e = 20 hp.
Determine as novas condições de operação. O engenheiro agiu corretamente? Justifique sua resposta.
4. Tomando-se como modelo para uma turbina 5 vezes maior de altura nominal de queda igual 100 mH2 0 uma
turbina tipo Francis com caixa espiral que possui as seguintes caracterı́sticas: Q = 0,160 m3 /s, Y = 93 J/kg,
D5 = 250 mm, b5 = 60 mm, N = 750 rpm e η = 80%. Determinar todas as caracterı́sticas da turbina 5 vezes
maior.
5. Um ventilador que trabalha com ar de massa especı́fica de 1,20 kg/m3 , apresenta as seguintes caracterı́sticas: N
=3600 rpm; Q = 2,69 m3 /s; P T V = 960 Pa; η = 76%. Fazendo este ventilador funcionar a uma velocidade de
rotação de 1750 rpm e considerando o rendimento total como invariável com a mudança de rotação, determinar
as novas condições de operação e o tipo de ventilador em questão.

6. Um ventilador instalado a nı́vel do mar aspira ar a 20◦ C tem as seguintes caracterı́sticas: Q = 8 m3 /s; P T V =
50 mmH2 0; N =580 rpm, Pef e = 5,2 kW. O ventilador foi instalado a uma altitude 1000 m acima do nı́vel do
mar mantendo a mesma rotação. Para uma temperatura de aspiração de 50◦ C e pressão atmosférica de 90.415
Pa. Determine as novas condições de operação.

7. Uma bomba centrı́fuga possui as seguintes caracterı́sticas de funcionamento: N = 3500 rpm; vazão = 20 l/s,
H = 60 m, rendimento de 69%. Determine as novas condições de operação para uma bomba duas vezes menor
quando é posta a operar para uma altura monométrica de elevação de 40 m.
8. O curso de Engenharia Mecânica, através da disciplina de Máquinas Hidráulicas, foi incumbido de dimensionar
e instalar um modelo de uma turbina da Usina de Foz do Areia, a qual tem as seguintes caracterı́sticas: vazão
de 50 m3 /s, altura de queda de 100 m e velocidade de rotação de 120 rpm.
Sabendo que o modelo deve ser dez vezes menor que a turbina industrial, e que deve ser alimentado através
de um reservatório elevado que fornece ao modelo uma altura de queda de 12 metros, pergunta-se: qual será a
rotação do modelo? Determine também se alguma das três bombas abaixo, pode ser escolhida para alimentar
o reservatório elevado. Se mais de uma bomba for possı́vel, escolha a que leva a um menor custo de operação.
Justifique a sua escolha.

Bomba Hm [m] ηt [%] Pef e [cv]

1 18 60 40,0
2 18 65 55,5
3 18 70 67,0

1) N = 126,86 rpm; Q = 7,55 m3 /s; Hm = 13,374 m e ηt = 73,1%;

2) N = 674,1 rpm; Q = 0,266 m3 /s; Pef e = 34,4 kW; η = 88,2%;
3) Q = 42 l/s;
4) N = 487,2 rpm; Q = 13 m3 /s; Pef e = 10,2 MW;
5) Q = 1,308 m3 /s; Pef e = 389,4 W; PTV =
6) P T V = 40,5 mmH2 0; Q = 8 m3 /s; Pef e = 4218 W;
7) N = 1429 rpm; Q = 4,08 l/s; Pef e = 3,1 hp; η = 61,61%;
8) Nm = 415,7 rpm; Qm = 0,1732 m3 /s; bomba 3;

1
 Lista 4 - Cavitação
1. O teste de uma bomba, girando na sua velocidade de projeto N=3600 rpm e operando com água de massa
especı́fica de 1000 kg/m3 , revelou os seguintes dados para o melhor ponto de rendimento: a) pressão manométrica
na descarga da bomba = 3,60 bar; b) pressão manométrica na sucção da bomba = -400 mbar; c) velocidade do
escoamento na entrada da bomba = 4,0 m/s; d) vazão = 28,8 m3 /h; e) torque no eixo da bomba = 14 N.m
e f) altura de sucção = 1,0 m (bomba não-afogada). Sabendo que os manômetros estão nivelados em pontos
onde as tubulações possuem o mesmo diâmetro, determinar: a) altura manométrica de elevação da bomba; c) o
seu rendimento total; d) o NPSH requerido e e) a perda de carga na tubulação de sucção, considerando que o
reservatório inferior se encontra aberto.
Resp.: Hm = 40,8 mca; ηt = 60,7%; N P SHr = 3,59 mca; Hp,succao = 2,27 mca
2. Um modelo bomba centrı́fuga gira a 2500 rpm, opera com água a 180◦ F e com vazão igual a 900 gpm. Começa
a cavitar quando a pressão na entrada e a velocidade são iguais a 13 psia e 22 ft/s, respectivamente. Encontre
o N P SH requerido para um protótipo 4 vezes maior e que é acionado por um motor de 1100 rpm. A relação
entre N P SH 0 s para bombas geometricamente semelhantes é dada pela equação abaixo.
Resp.: N P SHp = 63,5 ft
 2  2
N P SHp Np Dp
=
N P SHm Nm Dm
3. As turbinas Kaplan de uma instalação hidroelétrica apresentam as seguintes caracterı́sticas nominais: Hm =
40 m e Qn = 160 m3 /s; Sabendo-se que a cota de instalação das turbinas em relação ao nı́vel do mar é 276,5
m e o nı́vel de água do canal de fuga (à jusante) tem seu valor mı́nimo na cota de 281 m, qual será o menor
número de pólos a ser utilizados nos geradores elétricos de 60 Hz acoplados diretamente nas turbinas e qual será
a velocidade de rotação com que deverão operar de maneira a não cavitar?
Resp.: 26 pólos e 138,46 rpm

2f (Hz)
p=
N (rps)
onde p é o número de pólos.
4. Uma bomba com rotor de 32 polegadas recalca água à temperatura de 60◦ F com uma vazão de 24000 gal/min e
gira a 1170 rpm. A pressão na superfı́cie da água do reservatório inferior é 14,7 lb/in2 abs. As perdas na entrada
na tubulação de aspiração é igual a 6 ft. Qual deverá ser a posição da bomba em relação ao nı́vel do reservatório
inferior para evitar o fenômeno da cavitação?
Resp.: Abaixo de 12,7 ft (afogada)

5. Calcular o diâmetro interno comercial mı́nimo de uma tubulação de aço comercial, para que não ocorra cavitação
na tubulação de sucção de uma bomba cujo N P SH requerido é igual a 2,0 m. O fluido bombeado é água a
na temperatura de 75◦ C e as caracterı́sticas da instalação são as seguintes: comprimento equivalente total da
tubulação de sucção = 85 m (incluindo acessórios), nı́vel do lı́quido reservatório de sucção (aberto à atmosfera)
= 2,5 metros abaixo do centro da bomba; vazão de trabalho da bomba = 45 l/s; altitude de instalação da bomba
= nı́vel do mar.
Resp.: 5 in

1
6. Um fabricante de turbinas hidráulicas fornece à venda uma turbina Hélice com rendimento total garantido de
75%. Um comprador deseja instalar essa turbina em uma instalação com altura de queda de 5,0 m, a rotação
é de 322,75 rpm e a potência obtida no eixo vale 585,09 cv. Determinar: a altura que deverá ser instalada a
turbina ao nı́vel de jusante, para que não haja o risco de cavitar quando em operação. Temperatura da água =
15◦ C e altura do nı́vel do reservatório à jusante em relação ao nı́vel do mar = 296 m.
Hs,max = 1,99 m (afogada)

7. Uma bomba axial projetada para Q = 27 l/s e N = 3000 rpm, encontra-se funcionando no seu ponto de projeto e
nesta situação succionando água a temperatura de 15◦ C de um reservatório submetido a uma pressão atmosférica
de 98,1 kPa. O manômetro de admissão da bomba acusa uma pressão manométrica de -9,81 kPa e o de descarga,
29,43 kPa. Sabendo-se que os manômetros estão nivelados, que as tubulações de admissão e descarga da bomba
tem o mesmo diâmetro e desprezando a velocidade da boca de sucção da bomba, dizer se há risco ou não de
cavitação nesta bomba.
Resp.: Não ocorre o risco de cavitação.

8. A instalação abaixo possui as seguintes caracterı́sticas: temperatura da água = 30◦ C; vazão = 35 l/s; diâmetro
da tubulação de aspiração = 4 polegadas; diâmetro da tubulação de recalque = 4 polegadas; comprimento da
tubulação de aspiração = 3,5 m; comprimento da tubulação de recalque = 20 m e tubulação de aço comum.
Sabendo que a pressão no manômetro é de 1,4 bar e que a bomba está instalada numa cidade localizada a 750 m
acima do nı́vel do mar, especifique uma bomba KSB e verifique se nestas condições há possibilidade que ocorra
a cavitação.
Resp. :KSB 80-315; N P SHr ≈ 2,1 mca; não cavita N P SHd = 5,07 mca.

9. Você é chamado em uma empresa para resolver um problema de bombeamento de água para o interior de uma
caldeira. Ao chegar nesta empresa lhe é explicado que a bomba que deve trabalhar a uma vazão de 40 l/s de
água a temperatura de 90◦ C, não mantém a pressão manométrica solicitada pela caldeira de 49,0 bar. Através
da observação da instalação, você monta um croqui da instalação (mostrada na figura abaixo).

P8
caldeira
tanque de aspiração
2m
P1

1m

bomba

2
 Imaginando já qual seja o problema, você pede mais algumas informações que lhe são repassadas: o número de
estágios da bomba é igual a 5; a pressão barométrica local é igual a 8,27 mca (absoluta); devido aos pequenos
comprimentos de tubulação de recalque e aspiração a perda de carga é considerada desprezı́vel. A pressão
indicada no manômetro do tanque de aspiração é igual a 0,193 bar e a bomba esta conectada em um eixo que
esta girando a 3580 rpm. Os diâmetros de sucção e recalque são iguais e valem 200 mm.
Qual seria o problema nesta instalação? Qual seria a sua sugestão para corrigir o problema?
OBS: Só serão aceitas respostas que forem justificadas através de cálculos adequados.
Resp.: Cavitação, Hs,min = 5,244 m.
10. (Valor:4,5) Na instalação de bombeamento abaixo esquematizada, cuja bomba tem as seguintes caracterı́sticas
construtivas: diâmetro na saı́da do rotor igual a 0,25 m e ângulo construtivo da pá na saı́da igual a 30◦ . A
instalação deve recalcar 3.000 l/min, o rendimento hidráulico vale 0,81, o coeficiente de Pfleiderer é igual a 1,2;
e a velocidade meridional efetiva nos canais do rotor vale 3,7 m/s. O motor elétrico acoplado no eixo da bomba
desenvolve uma rotação igual a 1.750 rpm e entrega toda a potência necessária para o funcionamento da bomba
nas condições apresentadas. Verifique se a bomba funcionará com cavitação? Se sim, delinear uma solução
econômica, para afastar a cavitação. Só será considerada a solução que for comprovada através de cálculos.
Obs.: A água esta na temperatura de 50◦ C e a pressão local é igual a 685 mmHg (a massa especı́fica do mercúrio
é igual a 13550 kg/m3 ).

recalque
bomba

curva 90◦
raio médio

3m
Ferro Fundido,
Dsuc = 5 in
L=5m
entrada de borda

Resp.: Irá cavitar, Hs,max = 1,484 m.
