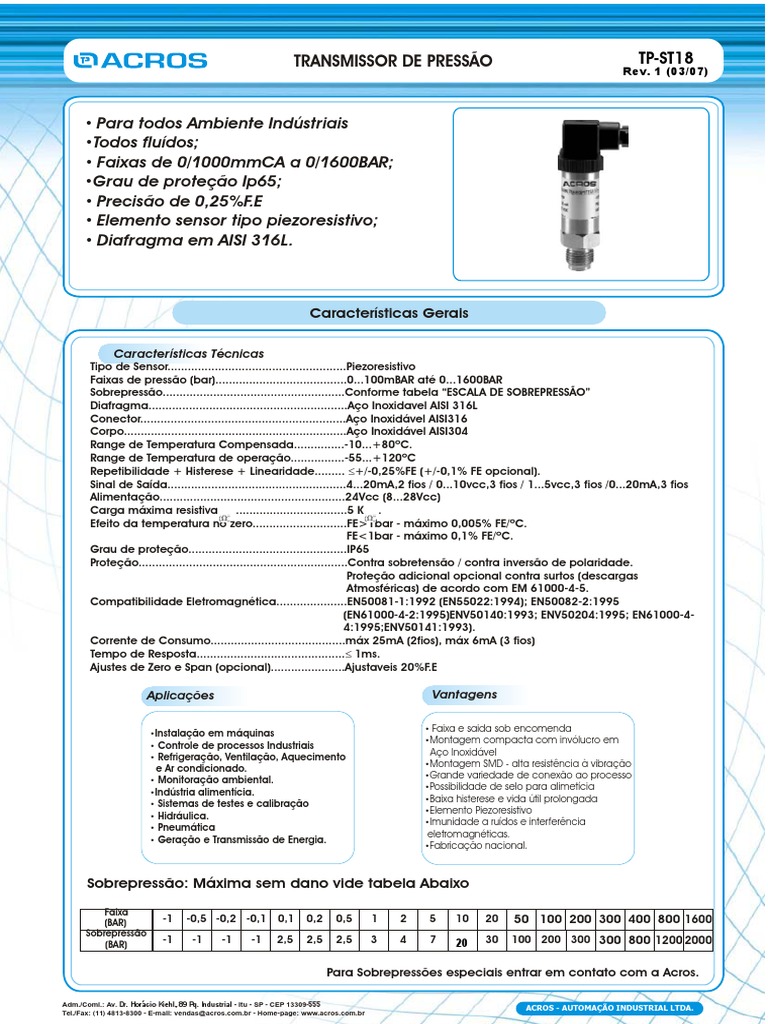

TRANSMISSOR DE PRESSÃO TP-ST18

Rev. 1 (03/07)

¥ Para todos Ambiente Indústriais

¥Todos fluídos;
¥ Faixas de 0/1000mmCA a 0/1600BAR;
¥Grau de proteção Ip65;
¥ Precisão de 0,25%F.E
¥ Elemento sensor tipo piezoresistivo;
¥ Diafragma em AISI 316L.

Características Gerais

Características Técnicas
Tipo de Sensor.....................................................Piezoresistivo
Faixas de pressão (bar).......................................0...100mBAR até 0...1600BAR
Sobrepressão......................................................Conforme tabela “ESCALA DE SOBREPRESSÃO”
Diafragma...........................................................Aço Inoxidavel AISI 316L
Conector.............................................................Aço Inoxidável AISI316
Corpo..................................................................Aço Inoxidável AISI304
Range de Temperatura Compensada...............-10...+80ºC.
Range de Temperatura de operação................-55...+120ºC
Repetibilidade + Histerese + Linearidade......... £+/-0,25%FE (+/-0,1% FE opcional).
Sinal de Saída.....................................................4...20mA,2 fios / 0...10vcc,3 fios / 1...5vcc,3 fios /0...20mA,3 fios
Alimentação.......................................................24Vcc (8...28Vcc)
Carga máxima resistiva .................................5 K .
Efeito da temperatura no zero............................FE>1bar - máximo 0,005% FE/ºC.
FE<1bar - máximo 0,1% FE/ºC.
Grau de proteção...............................................IP65
Proteção..............................................................Contra sobretensão / contra inversão de polaridade.
Proteção adicional opcional contra surtos (descargas
Atmosféricas) de acordo com EM 61000-4-5.
Compatibilidade Eletromagnética.....................EN50081-1:1992 (EN55022:1994); EN50082-2:1995
(EN61000-4-2:1995)ENV50140:1993; ENV50204:1995; EN61000-4-
4:1995;ENV50141:1993).
Corrente de Consumo........................................máx 25mA (2fios), máx 6mA (3 fios)
Tempo de Resposta............................................£ 1ms.
Ajustes de Zero e Span (opcional)......................Ajustaveis 20%F.E

Aplicações Vantagens

¥ Faixa e saida sob encomenda

¥Instalação em máquinas
¥Montagem compacta com invólucro em
¥ Controle de processos Industriais
Aço Inoxidável
¥ Refrigeração, Ventilação, Aquecimento
¥Montagem SMD - alta resistência à vibração
e Ar condicionado.
¥Grande variedade de conexão ao processo
¥ Monitoração ambiental.
¥Possibilidade de selo para alimetícia
¥Indústria alimentícia.
¥Baixa histerese e vida útil prolongada
¥ Sistemas de testes e calibração
¥Elemento Piezoresistivo com os requisitos da norma
Em conformidade
¥ Hidráulica.
¥Imunidade a ruídos e interferência
¥ Pneumática EMC 89/336/EEC - PED 97/23/EC.
eletromagnéticas.
¥ Geração e Transmissão de Energia. EMISSION standards references
¥Fabricação nacional.
EN 50081-1 (1992) “Generic emission standard”
EN 55022 (1993) “Emission, class B”
Faixas
Sobrepressão: Máxima sem dano vide tabela Abaixo
bar, relativo (1)
Sobrepressão
Faixa
(BAR) -1 -0,5 -0,2 -0,1 0,1 0,2 0,5 1 2 5 bar,
10relativo
20 50 100 200 300 400 800 1600
Pressão de ruptura
Sobrepressão
(BAR) -1 -1 -1 -1 2,5 2,5 2,5 3 4 7 20 30 100 200 300 300 800 1200 2000
(1) Unidade de medida: conforme pedido do cliente.

Para Sobrepressões especiais entrar em contato com a Acros.

Adm./Coml.: Av. Dr. Horácio Kiehl, 89 Pq. Industrial - Itu - SP - CEP 13309-555
ACROS - AUTOMAÇÃO INDUSTRIAL LTDA.
Tel./Fax: (11) 4813-8300 - E-mail: vendas@acros.com.br - Home-page: www.acros.com.br
 TRANSMISSOR DE PRESSÃO TP-ST18

Como Especificar
Proteção
Ajuste de
Modelo Faixa Sinal de Saída Conexão contra
Zero / Span
surtos

TP-ST18 0/20BAR 4-20mA 12B 0 0

Transmissor de 0...100mBAR 0-10Vcc (3 fios) ½”BSPM 12B Sem ajuste de Com proteção
Pressão 0...200mBAR 4-20mA (2 fios) ½”NPTM 12N Zero e span = 0 =X
0...500mBAR 0-5Vcc (3 fios) 1/4”BSPM 14B Com ajuste de Sem proteção
Modelo
0...5BAR 0-20mA (3 fios) 1/4”NPTM 14N Zero e span = zs
TP-ST18 TC 1 ½” C1 =0
0...20BAR
0...50BAR TC 2” C2
0...100BAR
0...200BAR
0...500BAR
0...1.000BAR
Outra especificar

Dimensões (mm)
34
Fiação / Esquema de Ligação
STD

Sinal de Saída 4...20mA 0...5Vdc 0...10Vdc

N. De fios 2 3 3
92

Carga (Ohm) 5k min. 5K min.

103

8...28 8...28 14...28

123

Hex.27 Alimentação: +Vin

Terra (Consultar manual de instalação)

Sext.
L 0...5VDC
4...20mA 0...10VDC
-V in
F A out A
Peso aproximado: Kg.0,23 2 2
V out

1
3
1
3
V
F Código L + V in + V in

½”BSP 12B 20

½”NPT 12N 20

1/4”BSP 14B 13

1/4”NPT 14N 13
A out Pino 2 - V in
Pino 2
A
V out
Pino 3 V
+Vin
Pino1
Pino 1 + V in
D64
D 50,5

C1 C2
