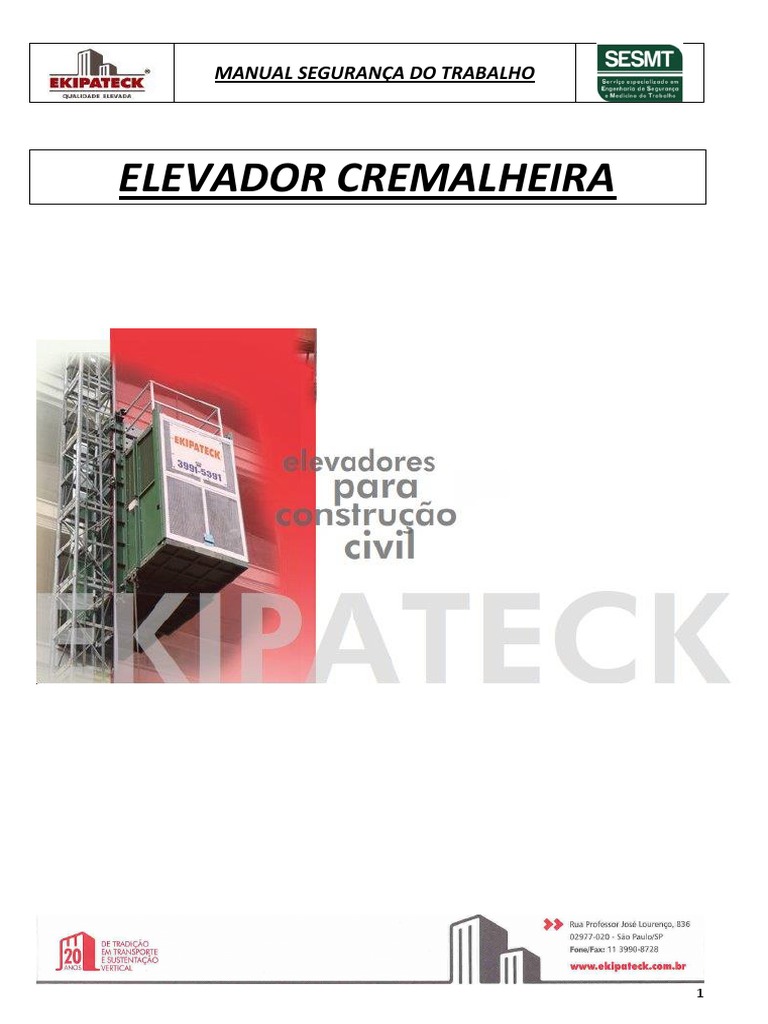

MANUAL SEGURANÇA DO TRABALHO

ELEVADOR CREMALHEIRA

1
 MANUAL SEGURANÇA DO TRABALHO

Índice
Requisitos mínimos para liberação de Termo de Entrega Técnica. 03
Projeto de execução bases de concreto. 08
Diagrama elétrico. 12

2
 MANUAL SEGURANÇA DO TRABALHO

O Departamento de Segurança do Trabalho da EKIPATECK – INDÚSTRIA, COMÉRCIO, LOCAÇÃO E

MANUTENÇÃO DE EQUIPAMENTOS LTDA, no uso de suas atribuições, com base nas Normas
Regulamentadoras (Lei nº 6.514/77 e Portaria 3.214/78) e Normas correlatas, realizou VISITA TÉCNICA referente
ao elevador cremalheira, onde foram observados alguns itens de segurança que deverão ser adequados assim que
o equipamento estiver “in-loco”, para que posteriormente seja realizada a liberação do TERMO DE ENTREGA
TÉCNICA do equipamento em atendimento a legislação vigente conforme ilustrações abaixo e (subitem 18.14.1.7)
NR 18.

01 - Proteção da base da torre com altura mínima de 1.80m e proteção nas laterais das cancelas ou qualquer outro
acesso à torre, com altura mínima de 1.80m baseando-se pelo alinhamento das proteções da base da torre. (subitem
18.14.21.13/ 18.14.21.14) NR-18

(02 – Providenciar uma galeria (cobertura) conforme parâmetros do (subitem 18.30)) NR-18 no acesso externo da cabine
devido ao risco de queda de materiais.

3
 MANUAL SEGURANÇA DO TRABALHO

03 - Proteção nas laterais das cancelas ou qualquer outro acesso a torre, com altura mínima de 1.80m se baseando pelo
alinhamento das proteções da base da torre. (sub-iten 18.14.21.13) NR 18.

04 - Um Profissional Qualificado (guincheiro) para operar o equipamento (subitem 18.14.2.1) NR-18, onde os
responsáveis pela obra deverão apresentar evidencias sobre a qualificação do operador estando o mesmo presente no
ato da liberação.

4
 MANUAL SEGURANÇA DO TRABALHO

05 - Providenciar rampas de acesso nos pavimentos que houver necessidade, (subitem 18.14.21.17) NR-18.

06 - O local onde se encontra instalado o transformador deverá ser providenciado uma proteção (bloqueio Físico) para
evitar o contato de pessoas (subitem 12.16) NR-12, outra proteção contra intempéries (subitem 18.14..1.12) NR-18,
providenciar também o aterramento da carcaça do mesmo (subitem 12.15) NR-12, (subitem 12.11.1) NR-12 (subiten12.
14) NR-12, (subitem 10.2.8.3/ 10.3.6) NR-10.

5
 MANUAL SEGURANÇA DO TRABALHO

7 - O aterramento independente para a torre do equipamento com os seus devidos terminais (subitem 18.14.21.12) NR-
18 (subitem 10.2.8.3/ 10.3.6) NR-10 (subitem 12.11.1) NR-12 (subitem 12.14) NR-12, (subitem 12.15) NR-12.

6
 MANUAL SEGURANÇA DO TRABALHO

8 - O acondicionamento do cabo elétrico que alimenta a cabine do equipamento deve ser providenciado um cesto com
as seguintes medidas: 1.80m de altura, por 0,90x0, 90 de largura com fundo e fixado (subitem 10.4.2) NR-10.

OBS: No ato da liberação, deverão ser apresentadas as evidências da

qualificação do (guincheiro) e do laudo elétrico com a medição ôhmica e sua
devida ART.
OBS: Após todos os itens citados acima forem sanados, os responsáveis
pela obra deverão enviar um e-mail para; atendimento@ekipateck.com.br,
para agendar a data da liberação do TERMO DE ENTREGA TÉCNICA.

7
MANUAL SEGURANÇA DO TRABALHO

Projeto de execução das bases de concreto

8
MANUAL SEGURANÇA DO TRABALHO

9
MANUAL SEGURANÇA DO TRABALHO

10
MANUAL SEGURANÇA DO TRABALHO

11
MANUAL SEGURANÇA DO TRABALHO

Esquema diagrama elétrico

12
