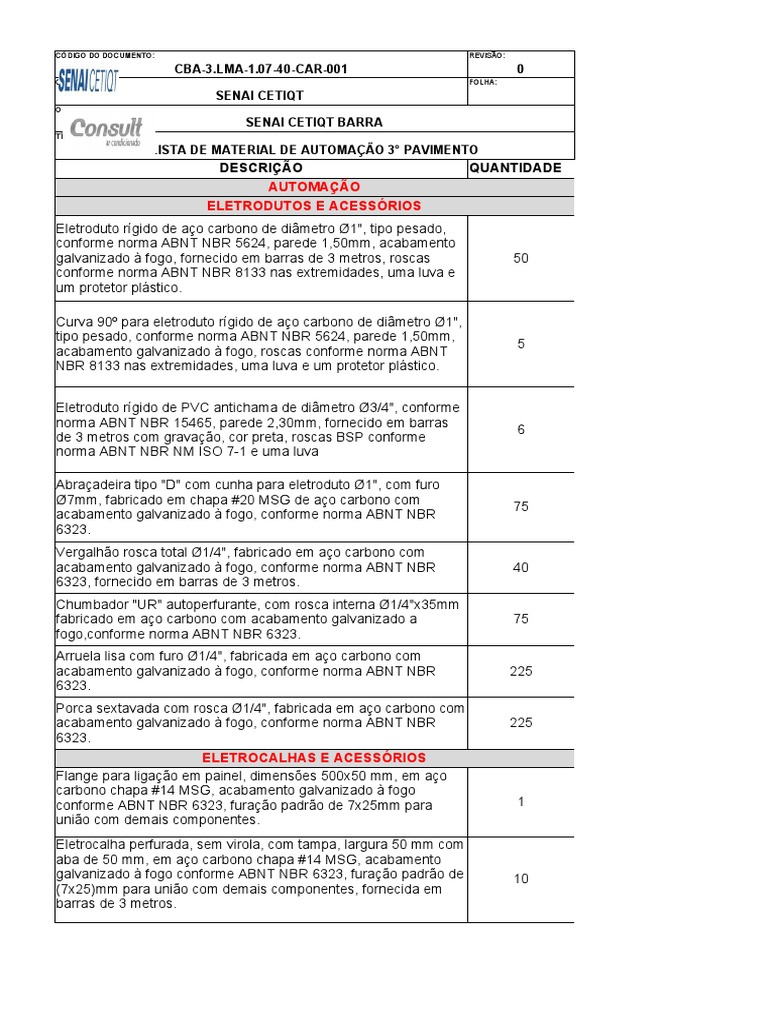

CÓDIGO DO DOCUMENTO: REVISÃO:

CBA-3.LMA-1.07-40-CAR-001 0
CLIENTE: FOLHA:
1 de 4
SENAI CETIQT
OBRA:

SENAI CETIQT BARRA

TÍTULO:

LISTA DE MATERIAL DE AUTOMAÇÃO 3° PAVIMENTO

DESCRIÇÃO QUANTIDADE
AUTOMAÇÃO
ELETRODUTOS E ACESSÓRIOS
Eletroduto rígido de aço carbono de diâmetro Ø1", tipo pesado,
conforme norma ABNT NBR 5624, parede 1,50mm, acabamento
galvanizado à fogo, fornecido em barras de 3 metros, roscas 50
conforme norma ABNT NBR 8133 nas extremidades, uma luva e
um protetor plástico.

Curva 90º para eletroduto rígido de aço carbono de diâmetro Ø1",

tipo pesado, conforme norma ABNT NBR 5624, parede 1,50mm,
5
acabamento galvanizado à fogo, roscas conforme norma ABNT
NBR 8133 nas extremidades, uma luva e um protetor plástico.

Eletroduto rígido de PVC antichama de diâmetro Ø3/4", conforme

norma ABNT NBR 15465, parede 2,30mm, fornecido em barras
6
de 3 metros com gravação, cor preta, roscas BSP conforme
norma ABNT NBR NM ISO 7-1 e uma luva

Abraçadeira tipo "D" com cunha para eletroduto Ø1", com furo
Ø7mm, fabricado em chapa #20 MSG de aço carbono com
75
acabamento galvanizado à fogo, conforme norma ABNT NBR
6323.
Vergalhão rosca total Ø1/4", fabricado em aço carbono com
acabamento galvanizado à fogo, conforme norma ABNT NBR 40
6323, fornecido em barras de 3 metros.
Chumbador "UR" autoperfurante, com rosca interna Ø1/4"x35mm
fabricado em aço carbono com acabamento galvanizado a 75
fogo,conforme norma ABNT NBR 6323.
Arruela lisa com furo Ø1/4", fabricada em aço carbono com
acabamento galvanizado à fogo, conforme norma ABNT NBR 225
6323.
Porca sextavada com rosca Ø1/4", fabricada em aço carbono com
acabamento galvanizado à fogo, conforme norma ABNT NBR 225
6323.
ELETROCALHAS E ACESSÓRIOS
Flange para ligação em painel, dimensões 500x50 mm, em aço
carbono chapa #14 MSG, acabamento galvanizado à fogo
conforme ABNT NBR 6323, furação padrão de 7x25mm para 1
união com demais componentes.
Eletrocalha perfurada, sem virola, com tampa, largura 50 mm com
aba de 50 mm, em aço carbono chapa #14 MSG, acabamento
galvanizado à fogo conforme ABNT NBR 6323, furação padrão de 10
(7x25)mm para união com demais componentes, fornecida em
barras de 3 metros.
CÓDIGO DO DOCUMENTO: REVISÃO:

CBA-3.LMA-1.07-40-CAR-001 0
CLIENTE: FOLHA:
2 de 4
SENAI CETIQT
OBRA:

SENAI CETIQT BARRA

TÍTULO:

LISTA DE MATERIAL DE AUTOMAÇÃO 3° PAVIMENTO

DESCRIÇÃO QUANTIDADE
Tê vertical de descida lateral 90º para eletrocalha perfurada, sem
virola e sem tampa, largura 100 mm com aba de 100 mm, em aço
carbono chapa #14 MSG, acabamento galvanizado à fogo
conforme ABNT NBR 6323, raio de curvatura 150, furação padrão 1
de (7x25)mm para união com demais componentes.

Tala para eletrocalha perfurada, dimensões (150x50)mm, em aço

carbono chapa #14 MSG, acabamento galvanizado à fogo
conforme ABNT NBR 6323, furação padrão de 7x25mm para 20
união com demais componentes.
Terminal liso para eletrocalha perfurada, dimensões 50x50 mm,
em aço carbono chapa #14 MSG, acabamento galvanizado à fogo
conforme ABNT NBR 6323, furação padrão de (7x25)mm para 1
união com demais componentes.
Suporte horizontal para eletrocalha, dimensões (50x50)mm, em
aço carbono chapa #14 MSG, acabamento galvanizado à fogo 15
conforme ABNT NBR 6323.
Saída horizontal para eletroduto, em aço carbono chapa #14
MSG, acabamento galvanizado à fogo conforme ABNT NBR
6323, furação padrão de (7x25)mm para união com demais 10
componentes.
Acoplamento de eletrocalha para perfilado (38x38)mm, dimensões
100x76 mm, em aço carbono chapa #14 MSG, acabamento
galvanizado à fogo conforme ABNT NBR 6323, furação padrão de 2
(7x25)mm para união com demais componentes.

Parafuso cabeça lentilha autotravante Ø1/4"x3/4", fabricada em

aço carbono com acabamento galvanizado à fogo, conforme 80
norma ABNT NBR 6323.
Arruela lisa com furo Ø1/4", fabricada em aço carbono com
acabamento galvanizado à fogo, conforme norma ABNT NBR 120
6323.
Porca sextavada com rosca Ø1/4", fabricada em aço carbono com
acabamento galvanizado à fogo, conforme norma ABNT NBR 120
6323.
PERFILADO E ACESSÓRIOS
Perfilado perfurado, de seção (38x38)mm, sem tampa, em aço
carbono chapa #16 MSG, acabamento galvanizado à fogo
conforme ABNT NBR 6323, furação padrão Ø(10x13)mm para 15
união com demais componentes, fornecidos em barras de 3
metros
Emenda interna "I" para perfilado de seção (38x38)mm, chapa
#16 MSG, em aço carbono, acabamento galvanizado à fogo
30
conforme ABNT NBR 6323, com furação padrão de Ø(10x13)mm
para união com os demais componentes
CÓDIGO DO DOCUMENTO: REVISÃO:

CBA-3.LMA-1.07-40-CAR-001 0
CLIENTE: FOLHA:
3 de 4
SENAI CETIQT
OBRA:

SENAI CETIQT BARRA

TÍTULO:

LISTA DE MATERIAL DE AUTOMAÇÃO 3° PAVIMENTO

DESCRIÇÃO QUANTIDADE
Emenda interna "L" para perfilado de seção (38x38)mm, chapa
#16 MSG, em aço carbono, acabamento galvanizado à fogo
3
conforme ABNT NBR 6323, com furação padrão de Ø(10x13)mm
para união com os demais componentes
Gancho longo de 150mm para perfilado de seção (38x38)mm,
fabricado em aço carbono, acabamento galvanizado à fogo, 23
conforme ABNT NBR 6323
Saída lateral simples de perfilado de seção (38x38)mm para
eletroduto Ø3/4", chapa #14 MSG em aço carbono, acabamento 20
galvanizado à fogo conforme ABNT NBR 6323
Unidut cônico Ø1", fabricado em alumínio 20
Bucha de fixação para eletroduto Ø1" em saída lateral de
20
perfilado, fabricada em alumínio
Arruela de fixação para eletroduto Ø1" em saída lateral de
20
perfilado, fabricada em alumínio
Parafuso cabeça lentilha autotravante Ø3/8"x3/4", fabricada em
aço carbono com acabamento galvanizado à fogo, conforme 140
norma ABNT NBR 6323.
Arruela lisa com furo Ø3/8", fabricada em aço carbono com
acabamento galvanizado à fogo, conforme norma ABNT NBR 140
6323.
Porca sextavada com rosca Ø3/8", fabricada em aço carbono com
acabamento galvanizado à fogo, conforme norma ABNT NBR 140
6323.
Porca losangular com pino Ø1/4", fabricada em aço carbono com
acabamento galvanizado à fogo, conforme norma ABNT NBR 40
6323.
Arruela lisa com furo Ø1/4", fabricada em aço carbono com
acabamento galvanizado à fogo, conforme norma ABNT NBR 40
6323.
Porca sextavada com rosca Ø1/4", fabricada em aço carbono com
acabamento galvanizado à fogo, conforme norma ABNT NBR 40
6323.
CONDULETES E ACESSÓRIOS
Condulete tipo "TB" Ø1", fabricado em alumínio, com tampa, sem
vedação, entradas com rosca, sem redução, conforme norma 16
ABNT NBR 15701.
Condulete tipo "LB" Ø1", fabricado em alumínio, com tampa, sem
vedação, entradas com rosca, sem redução, conforme norma 39
ABNT NBR 15701.
Condulete tipo "T" Ø1", fabricado em alumínio, com tampa, sem
vedação, entradas com rosca, sem redução, conforme norma 15
ABNT NBR 15701.
CÓDIGO DO DOCUMENTO: REVISÃO:

CBA-3.LMA-1.07-40-CAR-001 0
CLIENTE: FOLHA:
4 de 4
SENAI CETIQT
OBRA:

SENAI CETIQT BARRA

TÍTULO:

LISTA DE MATERIAL DE AUTOMAÇÃO 3° PAVIMENTO

DESCRIÇÃO QUANTIDADE
Condulete tipo "LL" Ø1", fabricado em alumínio, com tampa, sem
vedação, entradas com rosca, sem redução, conforme norma 1
ABNT NBR 15701.
Condulete tipo "LR" Ø1", fabricado em alumínio, com tampa, sem
vedação, entradas com rosca, sem redução, conforme norma 7
ABNT NBR 15701.
Conector prensa cabo macho, Ø3/4", fabricado em alumínio, com
37
rosca padrão BSP, IP67
EQUIPAMENTOS E ACESSÓRIOS
Sensor e controlador (Stand-alone) de dióxido de carbono (CO2),
range de operação de 0-2000 ppm, precisão ± (30 ppm +2%),
alimentação 24 Vac/dc ±20%, frequência 50/60 Hz, com saída
20
analógica 4-20mA, modelo de instalação em caixa 4"x2" de
embutir
Referência: Fabricante Honeywell ou equivalente técnico
Controlador programável para caixa de volume de ar variavel -
37
VAV

Caixa de embutir para drywall, de dimensão 4"x2", fabricada em

20
PVC antichama, em conformidade com a norma ABNT NBR 5431

PAINÉIS E ACESSÓRIOS
Painel para sistema de automação conforme Diagrama de
interligação do sistema de automação do 3º pavimento: 0975-PE- 1
AUT-DE-013
CABOS E TERMINAIS
Cabo para sinal de instrumentação 1 par de 1,0 mm², condutores
em cobre nu formação 14x0,37mm, classe 2, conforme NBR NM
280, isolação primária policloreto de vinila, tipo HEPR/NH (105°),
tensão 300V, identificação preto e branco, separado por fitas não
1100
higroscópicas aplicada sobre a formação do par. Cobertura de
poliolefínico não halogenado, tipo NH, na cor preta.

Cabo para sinal de instrumentação 1 par de 1,0mm²+Shield,

condutores em cobre nu formação 14x0,37mm, classe 2,
conforme NBR NM 280, isolação primária policloreto de vinila, tipo
PVC/E (105°), tensão 300V, identificação preto e branco,
separado por fitas higroscópicas em poliéster. Blindagem 180
eletrostática em fita de alumínio + poliéster com fio dreno
estanhado, cobertura de poliolefinico não halogenado, tipo NH, na
cor preta.

Terminal de cabo de cobre flexível, seção 1.5mm, tipo Pino,

fabricado em cobre eletrolítico e isolação em PVC rígido,
acabamento estanhado e isolado, conforme norma ABNT NBR 270
15701
