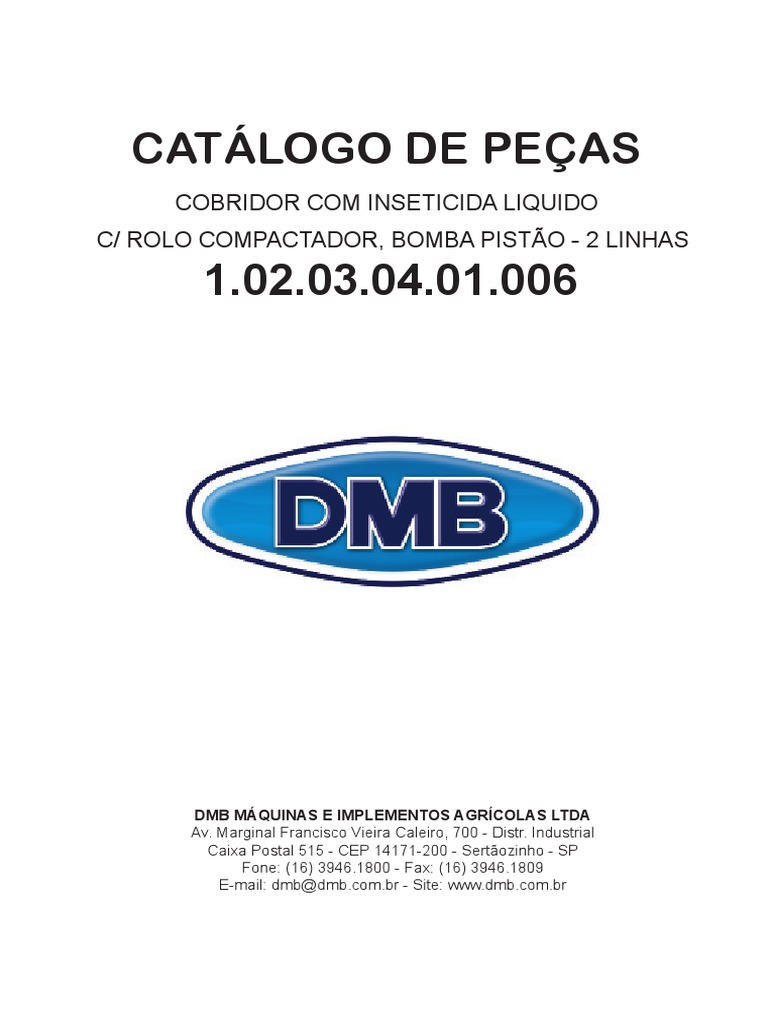

CATÁLOGO DE PEÇAS

COBRIDOR COM INSETICIDA LIQUIDO

C/ ROLO COMPACTADOR, BOMBA PISTÃO - 2 LINHAS

1.02.03.04.01.006

DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

Av. Marginal Francisco Vieira Caleiro, 700 - Distr. Industrial
Caixa Postal 515 - CEP 14171-200 - Sertãozinho - SP
Fone: (16) 3946.1800 - Fax: (16) 3946.1809
E-mail: dmb@dmb.com.br - Site: www.dmb.com.br
 ÍNDICE

BARRA PORTA FERRAMENTAS 01

CONJUNTO DO DEPÓSITO 02

APLICADOR LÍQUIDO 03

FILTRO 04

PANTOGRÁFICO OSCILANTE DIREITO E ESQUERDO 05

COMPACTADOR ROLO LISO OSCILANTE C/ FIXAÇÃO 06

BOMBA DE PISTÃO 7-8-9

2.05.02.00.00.018 BARRA PORTA FERRAMENTAS

10
2

11
9

9
5 10
8

3
1
10
9
4
3

4
5

ITEM CÓDIGO DESCRIÇÃO QTD ITEM CÓDIGO DESCRIÇÃO QTD

01 3.05.01.02.01.001 Barra porta ferramentas 01 11 4.00.26.02.02.001 Haste de descanso central 01

02 6.03.07.00.00.001 Pino de aço do 3º ponto 01

03 6.03.09.00.00.001 Pino de aço do engate 02

04 4.00.26.02.01.001 Haste de descanso lateral 02

05 6.03.02.00.00.004 Pino “L” da haste de descanso 04

06 6.02.01.06.02.001 Cinta do tanque de polietileno 02

07 7.00.27.01.05.023 Parafuso sextavado 1/2” x 2.1/2” 02

08 7.00.28.01.01.014 Porca sextavada 1/2” 02

09 7.00.50.02.00.001 Pino trava “R” 1/8” x 2. 12” 04

10 7.00.50.02.00.002 Pino trava 7/16” com mola 03

1 DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

Fone: (16) 3946.1800 - Fax: (16) 3946.1809
E-mail: dmb@dmb.com.br - Site: www.dmb.com.br
4.00.43.02.03.002 CONJUNTO DO DEPÓSITO

13

11

ITEM CÓDIGO DESCRIÇÃO QTD ITEM CÓDIGO DESCRIÇÃO QTD

01 6.09.35.01.00.001 Deposito 01 11 7.00.42.02.00.004 Niple 01

02 6.09.17.08.01.001 Tampa 01 12 6.12.02.00.01.001 Nível 01

03 6.01.06.14.00.001 Junta de borracha furo 42 02 13 7.00.02.03.00.006 Adaptador 01

04 6.07.02.06.04.001 Tubo de retorno 01

05 7.00.07.01.01.003 Bujão 01

06 6.03.26.00.01.003 Adaptador technyl 1” 02

07 7.00.15.03.01.001 Cotovelo 01

08 6.04.03.00.00.001 Adaptador 3/4” com espira 1/2” 01

09 7.00.55.02.01.003 Tee 01

10 7.00.37.01.00.003 Válvula de esfera 01

2 DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

Fone: (16) 3946.1800 - Fax: (16) 3946.1809
E-mail: dmb@dmb.com.br - Site: www.dmb.com.br
4.00.85.01.02.001 APLICADOR LÍQUIDO

18

16
20 14
14

17 25
4
8
22

1 21
5 6
14
15
10
27 23
19 7

11
26
9
2
8 12
24 13
14
3
25

26

25

ITEM CÓDIGO DESCRIÇÃO QTD ITEM CÓDIGO DESCRIÇÃO QTD

01 4.00.01.01.01.001 Transmissão cardã 01 16 7.00.37.01.00.003 Válvula de esfera 01

02 4.00.92.00.01.001 Bomba de pistão 01 17 6.04.03.00.00.002 Conexão 01

03 7.00.60.01.01.001 Filtro de inseticida 01 18 6.30.01.00.01.001 Manômetro 01

04 7.00.14.00.00.005 Adaptador 02 19 7.00.02.03.00.002 Adaptador latão “Y” 01

05 7.01.05.00.00.001 Corpo bico anti gotejante 02 20 6.04.03.00.00.001 Adaptador 01

06 7.00.03.01.00.002 Anel de borracha 02 21 7.00.28.01.01.008 Porca sextavada 3/8” 04

07 7.00.05.03.04.001 Bico pulverizador 02 22 7.00.04.02.01.004 Arruela de pressão 3/8” 04

08 7.00.01.01.00.002 Abraçadeira 14-22 12 23 6.12.04.00.02.004 Mangueira sanfonada 01

09 7.00.01.01.00.004 Abraçadeira 22-32 04 24 6.12.04.00.02.002 Mangueira sanfonada 01

10 7.00.60.01.02.001 Filtro de inseticida 02 25 5.01.01.01.47.001 Bico aplicador 02

11 7.00.04.01.04.001 Arruela de borracha 02 26 7.00.39.02.00.004 Mola 02

12 7.00.05.03.03.003 Bico pulverizador 02 27 6.12.05.00.01.001 Mangueira agrícola 01

13 7.00.13.02.00.002 Capa de proteção 02

14 6.12.05.00.01.002 Mangueira sanfonada 04

15 6.03.01.00.00.023 Fixação do “Tee” 02

3 DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

Fone: (16) 3946.1800 - Fax: (16) 3946.1809
E-mail: dmb@dmb.com.br - Site: www.dmb.com.br
ITEM CÓDIGO DESCRIÇÃO QTD ITEM CÓDIGO DESCRIÇÃO QTD

01 7.00.13.02.00.003 Capa do Filtro 01 14 7.00.03.02.00.031 Anel de vedação oring 2-110 02

02 7.00.03.02.00.030 Anel de vedação o’ring 6-165 01 15 7.00.28.06.01.001 Porca acoplamento maior entrada 01

03 7.00.60.01.00.001 Elemento filtrante duplo 01 16 7.01.18.00.00.002 Sede de vedação de saída 01

04 7.01.07.00.05.001 Corpo do filtro 01 17 7.00.05.06.00.002 Bico de conexão 0 1” entrada 01

05 7.01.22.00.01.001 Alça para filtro FVS-100 01 18 7.00.04.02.01.002 Arruela de pressão 1/4” 02

06 7.01.21.00.02.001 Manipulo fixação da alça 01 19 7,00.28.06.02.001 Porca acoplamento menor saída 01

07 7.00.01.03.00.001 Abraçadeira com suporte 01

08 7.00.27.01,09.001 Parafuso 1/4” x 5/8” 02

8A 7.00.27.01.09.009 Parafuso 1/4” x 3/4” UNC ZN 02

09 7.00,04.02.02.003 Arruela de pressão 1/4” ZN 02

10 7.00.28,01.01.006 Porca sextavada 1/4” UNC 02

10A 7.00.28,01.01.021 Porca sextavada 1/4” UNC ZN 02

11 7.00.37.04.00.001 Válvula completa 01

12 7.00.03.06.00.002 Anel de encosto 01

13 7.00 05.06.00.001 Bico de conexão 1” saída 01

4 DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

Fone: (16) 3946.1800 - Fax: (16) 3946.1809
E-mail: dmb@dmb.com.br - Site: www.dmb.com.br
2.06.02.02.01.001 PANTOGRÁFICO OSCILANTE DIREITO
2.06.02.02.02.001 PANTOGRÁFICO OSCILANTE ESQUERDO

ITEM CÓDIGO DESCRIÇÃO QTD ITEM CÓDIGO DESCRIÇÃO QTD

1D 3.06.02.03.01.001 Suporte do disco direito 01 18 7.00.27.01.06.007 Parafuso sextavado 5/8” x 1. 3/4” 01

1E 3.06.02.03.02.001 Suporte do disco esquerdo 01 19 7.00.28.01.01.010 Porca sextavada 5/8” 01
2D 4.00.09.10.00.005 Suporte direito 01 20 4.00.37.01.01.001 Braço superior 01
2E 4.00.09.10.00.006 Suporte esquerdo 01 21 5.01.01.11.01.001 Braço 01
03 4.00.63.01.01.001 Disco côncavo 01 22 6.09.01.02.00.002 Bucha maior 05

4D 6.01.01.02.00.005 Raspador direito 01 23 7.00.59.01.01.001 Graxeira reta 01

4E 6.01.01.02.00.020 Raspador esquerdo 01 24 7.00.59.02.01.001 Graxeira curva 02
05 6.09.15.01.01.001 Cubo 01 25 4.00.37.02.01.002 Braço inferior 01
06 7.00.03.02.00.001 Anel O´ring 2.243 01 26 5.01.01.11.02.001 Braço 01
07 7.00.04.02.01.004 Arruela de pressão 3/8” 02 27 4.00.62.02.00.002 Fixador 01

08 7.00.04.02.02.001 Arruela de pressão 1/2” 05 28 6.04.09.00.00.002 Parafuso sextavado 5/8” x 1. 3/4” 01

09 7.00.09.00.00.011 Contra pino 5/16” x 2.1/2” 01 29 6.09.08.02.02.001 Fixador 01
10 7.00.27.05.01.004 Parafuso francês 3/8” x 1.1/4” 02 30 6.03.04.00.00.003 Pino do braço 04
11 7.00.27.05.02.001 Parafuso francês 1/2” x 1.1/2” 05 31 6.03.14.00.00.001 Pino de fixação 02
12 7.00.30.00.00.013 Retentor 01180 BR 01 32 6.09.09.02.01.001 Suporte 01

13 7.00.33.02.00.002 Rolamento cônico 30209 02 33 7.00.09.00.00.001 Contra pino 1/8” x 1” 02

14 7.00.50.01.01.001 Graxeira reta 01 34 7.00.50.01.00.004 Pino elástico 8 x 55 08
15 4.00.09.13.02.001 Suporte paralelogramo 01 35 6.09.26.00.01.002 Porca Castelo 1. 1/2” 01
16 6.09.09.02.01.002 Suporte 01 36 7.00.09.00.00.005 Contra pino 3/16” x 2” 01
17 7.00.04.01.01.005 Arruela lisa 5/8” 01

5 DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

Fone: (16) 3946.1800 - Fax: (16) 3946.1809
E-mail: dmb@dmb.com.br - Site: www.dmb.com.br
2.07.01.01.01.003 COMPACTADOR ROLO LISO OSCILANTE

11
5
12

10
9

13
8

8 13

ITEM CÓDIGO DESCRIÇÃO QTD ITEM CÓDIGO DESCRIÇÃO QTD

01 4.00.08.01.01.005 Rolo compactador 01 11 7.00.28.01.02.001 Porca sextavada 5/8” 02

02 4.00.09.11.01.002 Suporte do braço do rolo 01 12 7.00.28.01.01.009 Porca sextavada 1/2” 08

03 4.00.61.01.02.001 Grampo 02 13 7.00.28.01.03.003 Porca sextavada castelo 1. 3/16” 02

04 4.00.37.03.02.005 Braço direito 01

05 4.00.37.04.02.005 Braço esquerdo 01

06 4.00.62.06.01.001 Fixador do braço 01

07 4.00.19.03.01.001 Raspador 01

08 4.00.46.02.03.001 Mancal flangeado 02

09 7.00.27.01.05.008 Parafuso sextavado 1/2” x 1. 3/4” 08

10 7.00.27.02.01.005 Parafuso sextavado 5/8” x 3” 02

6 DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

Fone: (16) 3946.1800 - Fax: (16) 3946.1809
E-mail: dmb@dmb.com.br - Site: www.dmb.com.br
 BOMBA DE PISTÃO

ITEM CÓDIGO DESCRIÇÃO QTD ITEM CÓDIGO DESCRIÇÃO QTD

01 7.01.07.00.01.001 Bloco tipo carcaça 01 18 7.00.30.00.00.044 Retentor 30128 02

02 7.01.03.00.01.001 Virabrequim 01 19 6.05.09.00.00.001 Chaveta menor 01
03 7.01.09.00.01.001 Pistão tipo 26 03 20 7.00.04.02.02.004 Arruela pressão Ø 5/16” zincada 04
04 7.01.10.00.00.001 Biela S-26 03 21 7.00.27.03.01.005 Paraf. allen c/ cabeça Ø 1/4” x 1.1/4” 03
05 7.00.63.00.01.001 Tampa do bloco 01 22 7.00.27.01.10.011 Parafuso sextavado Ø 5/16” x 1.1/4” 06

06 7.00.96.00.00.003 Junta de guarnição da tampa 01 23 7.00.27.08.02.001 Parafuso fenda Ø 1/4” x 1/2” 10

07 6.03.22.00.00.017 Flange de acoplamento 01 24 7.00.00.01.10.012 Paraf. sext. Ø 5/16” x 3/4” zincado 04
08 6.03.08.00.00.041 Eixo de acoplamento 01 25 7.00.03.03.00.016 Anel elástico do pistão 06
09 7.00.63.04.00.002 Tampa do bloco 01 26 7.00.28.01.01.020 Porca sextavada Ø 3/8” 04
10 7.00.19.02.00.001 Camisa do pistão 03 27 7.00.04.02.01.003 Arruela pressão Ø 5/16” 06

11 7.00.30.00.00.043 Retentor 03 28 7.00.27.04.02.001 Parafuso allen Ø 1/4” x 1/2” 01

12 7.00.50.03.00.001 Pino do pistão 03 29 7.00.04.02.02.005 Arruela de pressão Ø 3/8” 04
13 7.01.08.00.01.001 Protetor móvel 02 30 7.00.33.01.03.007 Rolamento 6205 ZZ 01
14 7.00.07.03.01.001 Bujão borracha 01 31 7.00.04.02.02.003 Arruela pressão Ø 1/4” 10
15 7.01.11.00.01.001 Visor de nível 01 32 7.00.04.01.02.001 Arruela lisa Ø 3/8" 04

16 7.00.63.03.00.001 Tampa óleo 01 33 7.00.96.00.00.002 Guarnição vedação 01

17 7.00.33.01.01.016 Rolamento 6204 02 34 7.00.39.01.00.009 Mola tração 02

7 DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

Fone: (16) 3946.1800 - Fax: (16) 3946.1809
E-mail: dmb@dmb.com.br - Site: www.dmb.com.br
 BOMBA DE PISTÃO

ITEM CÓDIGO DESCRIÇÃO QTD ITEM CÓDIGO DESCRIÇÃO QTD

01 7.01.00.03.00.001 Cilindro pressão 01 13 7.00.03.05.00.003 Limpador pistão 03

02 7.01.15.00.01.001 Câmara sucção 01 14 7.01.13.00.00.001 Flange regulagem 03
03 7.01.15.00.02.001 Câmara distribuição 01 15 7.00.04.03.00.005 Anel de lubrificação 06
04 7.01.07.03.00.002 Válvula de regulagem 01 16 7.01.14.00.00.001 Guarnição 06
04A 7.01.21.00.01.001 Bola da válvula de regulagem 01 17 7.00.04.01.00.001 Encosto guarnição 03

04B 7.01.20.00.01.001 Alavanca da válvula de regulagem 01 18 7.01.04.00.00.001 Engraxadeira 01

04C 7.01.07.00.03.001 Cabeça da válvula de regulagem 01 19 7.01.17.00.01.001 Cabeçote cilindro 01
04D 7.00.39.03.00.001 Mola trava 01 20 7.00.39.02.00.007 Mola válvula regulagem 01
05 7.00.03.03.00.017 Anel elástico para válvula 01 21 7.01.16.00.01.002 Prisioneiro Ø 3/8” x 78 02
06 7.00.04.01.02.002 Arruela lisa Ø 3/16” 02 22 7.00.04.02.02.006 Arruela pressão Ø 3/16” 01

07 7.01.24.01.01.001 Conexão 1” encaixe 01 23 7.00.63.03.00.002 Tampa bujão Ø 3/8” 02

07A 7.00.28.03.00.002 Borboleta Ø 3/4” 01 24 7.01.19.00.00.001 Eixo válvula regulagem 01
08 7.01.24.02.01.001 Adaptador Ø 1/4” com espiral 01 25 7.00.42.03.00.001 Encosto da mola 01
09 7.00.37.03.00.001 Válvula nº 1 06 26 7.01.14.00.00.002 Guarnição para sede válvula 01
10 6.03.17.00.00.015 Conexão 01 27 7.00.07.04.01.002 Bujão maior 01

11 7.01.18.00.00.001 Sede válvula regulagem 01 28 7.00.50.02.00.005 Pino inox Ø 6 x 24,5 01

12 7.01.16.00.01.001 Prisioneiro Ø 3/8” x 68 02 29 7.00.03.03.00.018 Anel trava do eixo válvula 02

8 DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

Fone: (16) 3946.1800 - Fax: (16) 3946.1809
E-mail: dmb@dmb.com.br - Site: www.dmb.com.br
 BOMBA DE PISTÃO

ITEM CÓDIGO DESCRIÇÃO QTD

30 7.00.03.02.00.028 Anel O´ring 25,7 x 3,5 03

31 7.00.28.01.05.001 Porca sext. da válvula regulagem 01
32 7.00.03.02.00.028 Anel O´ring 01
33 7.00.28.01.01.020 Porca Ø 3/8” 04
34 7.00.27.08.02.002 Parafuso Ø 3/16” x 5/16” 02

35 7.00.03.02.00.029 Anel O´ring 21,8 x 2,4 01

36 7.00.04.02.02.005 Arruela de pressão Ø 5/8” 04
37 7.01.12.00.00.001 Presilha de fixação da flange 02
38 7.00.04.01.02.001 Arruela lisa Ø 3/8” 04
39 7.00.07.04.01.001 Bujão menor 01

40 4.00.74.05.00.001 Regulador vazão fluxo 01
