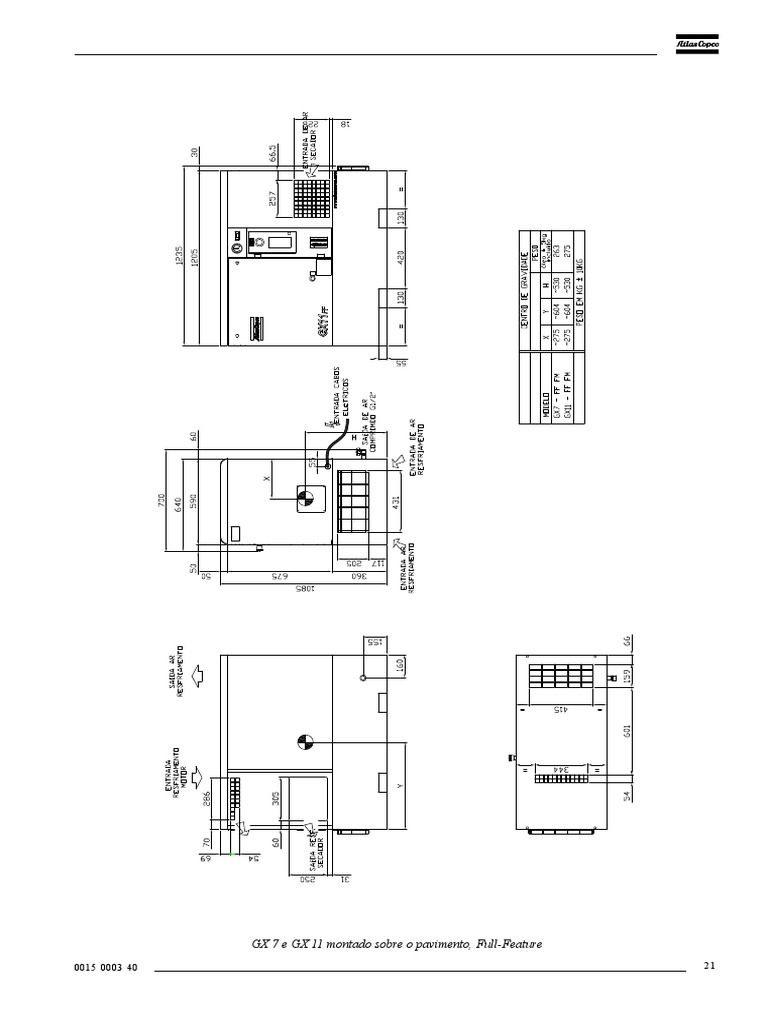

GX 7 e GX 11 montado sobre o pavimento, Full-Feature

0015 0003 40 21
3.3 Dimensão dos cabos elétricos

Atenção

Dimensionamento realizado de acordo com a norma NBR5410 para as seguintes condições:

- Será aplicável a regulamentação local, caso seja mais rigorosa do que os valores abaixo propostos;
- Condutores isolados ou cabos unipolares em eletroduto sobre a parede;
- A queda de tensão não pode exceder 4% da tensão nominal. Pode ser necessário utilizar cabos de seção
superior à indicada para cumprir este requisito;
- Comprimento máximo dos cabos = 30 m;
- Máxima temperatura ambiente = 46°C;
- Para outras condições, as seções devem ser redimensionadas.

GX7 GX11
Voltagem (V) Frequência (Hz) Seção do cabo (mm2) Seção do cabo (mm2)

220 60 3 x 10 + 10 3 x 16 + 16
380 60 3x4+4 3x 6+6
440 60 3x4+4 3x 6+6

3.4 Ligações elétricas

K25

Ligação elétrica, GX7 e GX11

Passo Ação

1 Instalar um seccionador próximo do compressor.

2 Verificar os fusíveis e o parâmetro do relé de sobrecarga. Ver Parâmetros do relé de sobrecarga e dos fusíveis.
3 Se instalados, verificar a ligação correta dos transformadores.

4 Ligar os cabos de alimentação de corrente aos terminais L1, L2 e L3 (1X0) e o condutor neutro (se aplicável) ao terminal
(N). Ligar o condutor de terra.
22 0015 0003 40
3.5 Diagrama elétrico

Diagrama elétrico, GX7 e GX11 YD

0015 0003 40 23
