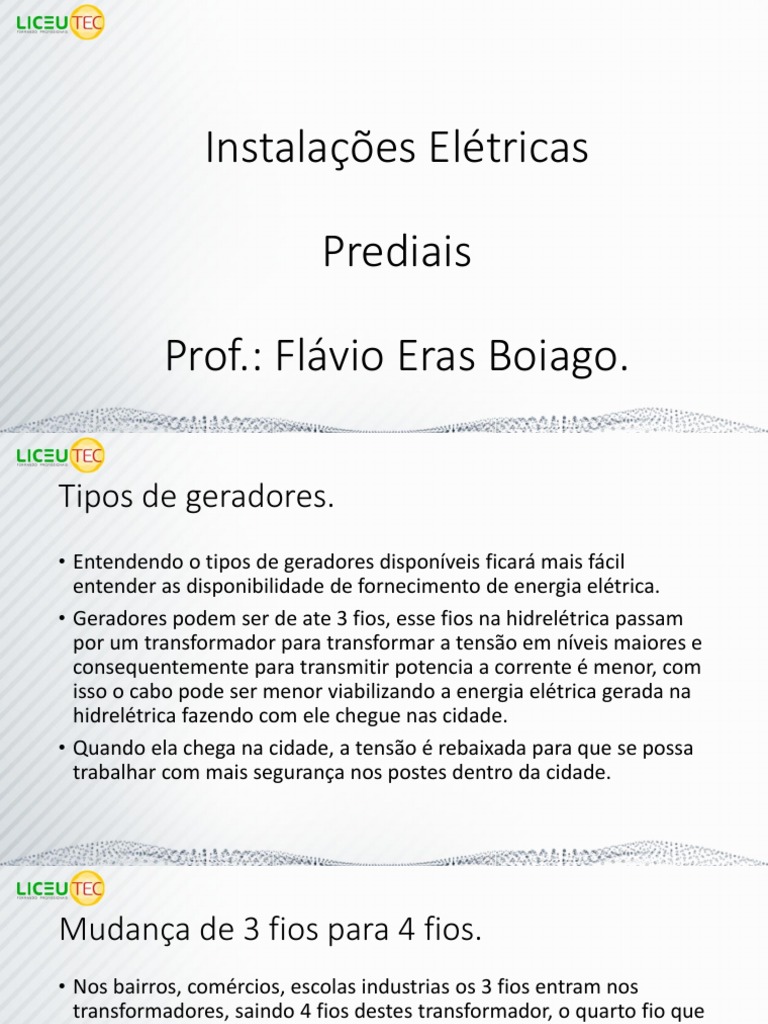

Tipos de geradores. • Entendendo o tipos de geradores disponíveis ficará mais fácil entender as disponibilidade de fornecimento de energia elétrica. • Geradores podem ser de ate 3 fios, esse fios na hidrelétrica passam por um transformador para transformar a tensão em níveis maiores e consequentemente para transmitir potencia a corrente é menor, com isso o cabo pode ser menor viabilizando a energia elétrica gerada na hidrelétrica fazendo com ele chegue nas cidade. • Quando ela chega na cidade, a tensão é rebaixada para que se possa trabalhar com mais segurança nos postes dentro da cidade. Mudança de 3 fios para 4 fios. • Nos bairros, comércios, escolas industrias os 3 fios entram nos transformadores, saindo 4 fios destes transformador, o quarto fio que sai deste, vem do enrolamento do transformador, este é aterrado e sua tensão é zerada pelo aterramento, este não possui disponibilidade de energia elétrica porém servirá de referência para o sistema. • Do transformador sai 3 fases distintas onde tem a disponibilidade da energia mais o neutro onde é referencia zero do sistema • Fase e neutro pode ser 127V e fase com a outra fase é 220V. Cidades que não existe o 127V • Dependendo da cidade não existe o 127V, nessas cidades as casas são abastecidas por fase e neutro 220V apenas. • Caso a casa ou o prédio seja muito grande ele é abastecido as mais de uma fase podendo chegar a 3 fases. • Apesar de 3 fases esses prédios normalmente utilizam apenas fase e neutro que é o 220V 4 fios. • Instalações pequenas são abastecidas por 2 fios, um é a fase o outro é o neutro, o neutro é aterrado novamente no medidor • Instalações pequenas são abastecidas por 3 fios, duas fases e um neutro. • Instalações pequenas são abastecidas por 4 fios, três fases e um neutro. • Concluímos que as casas podem ser abastecida por 2 fios, 3 fios e 4 fios. Norma NBR 5410 o que diz sobre emendas? • No item 6.2.8.1 normatiza as emendas/conexões como “As conexões de condutores entre si e com outros componentes da instalação devem garantir continuidade elétrica durável, adequada suportabilidade mecânica e adequada proteção mecânica” • Entende-se pela norma que toda emenda deve manter as mesmas características de continuidade elétrica e mecânica caso não houvesse emenda no condutor. Dimensionamento de acordo com NBR5410. • Em pequenas distâncias normalmente ate 10 metros linear utilizamos tabela de cabos da norma que estipula dimensionamento por corrente, com isolação de PVC. • Confeccionamos inclusive uma tabela de bolso para facilitar nosso trabalho Após 10m aumente, até 20m. Após 10m aumente, até 20m. Após 10m aumente, até 20m.
Exemplo de uso. • Chuveiro 127V/5500W. Qual cabo e qual disjuntor utilizar? • 5500W, potência do chuveiro, quanto maior esse número mais rápido o chuveiro aquece a agua, porém mais gasta energia elétrica. Sem mudar a tensão de funcionamento quanto maior esse número mais grossos devem ser o cabos. • 127V, tensão de operação do chuveiro. Cálculo • Sempre dividir o valor de potência (5500W) pela tensão de operação que no caso do exemplo é de 127V. • 5500(W)/127(V)=43,3(A) • Com o valor da corrente elétrica de 43 (A) mais a tabela na mão da pra fazer especificação (dimensionamento) de cabo e disjuntor. • Comece sempre pelo disjuntor pois ficará mais fácil acertar o cabo posteriormente. • O disjuntor vai desligar o circuito para proteger o cabo de derreter ou dar inicio a algum incêndio. Disjuntor • O disjuntor sempre deve começar a desarmar no valor maior que o do chuveiro o mais próximo possível. • Se usássemos disjuntor de 40(A) quando o chuveiro estivesse no máximo, ou seja, no inverno, a 43(A), valor maior que o disjuntor, este começaria a desarmar. • Devemos escolher o disjuntor maior que o de 40(A), pela tabela o próximo é o de 50(A). • Atualmente fazemos todas as listas de material com disjuntor norma DIN. • A curva de disparo do chuveiro, por ser equipamento resistivo e não ter corrente de partida é a curva B Cabo • Para trabalhar com o disjuntor de 50(A), se usarmos o cabo de 6mm², este suporte uma corrente de 41(A) com dois condutores carregados, porém o disjuntor começa a desarmar a partir dos 50(A), este poderia vir a derreter. • Dois condutores carregado é quando o equipamento é alimentado em fase neutro ou em fase mais fase. • O cabo de 10mm² suporta ate 57(A) de acordo com a tabela, este seria o cabo ideal pois o disjuntor desarmaria a partir de 50(A). Resposta. • O Chuveiro 127V/5500W, deve utilizar um cabo de 10mm² e um disjuntor de B50. Norma NBR 5410 o que diz sobre emendas? • No item 6.2.8.1 normatiza as emendas/conexões como “As conexões de condutores entre si e com outros componentes da instalação devem garantir continuidade elétrica durável, adequada suportabilidade mecânica e adequada proteção mecânica” • Entende-se pela norma que toda emenda deve manter as mesmas características de continuidade elétrica e mecânica caso não houvesse emenda no condutor. Emenda devem garantir dois requisitos • 1° As mesmas características de tração mecânica caso não houvesse emenda. • 2° As mesmas características de condução elétrica caso não houvesse emenda. • Obs.: Emendas devem ser feitas em lugar aparente!!! Devem ser feitas em locais de fácil inspeção, em caixas de passagem por exemplo. • Jamais devem ser feitas dentro de tubulação. • Quando não tiver alternativa deve ser construído/instalado caixa que facilite sua inspeção. Locais que podem ter emendas • Sempre em locais onde se pode fazer inspeção ou testes operacionais. • Devem ficar sempre em caixas de passagem/inspeção • Caixa de disjuntores onde é fácil a inspeção. • Nunca se dever deixar emendas em tubulações embutidas onde não teremos acesso a testa-las ou fazer avaliações visuais. Tipos de emendas • 1-Prolongamento, também chamada de emenda de tração. • 2-Derivação • 3-Rabo de rato. 1-Prolongamento, também chamada de emenda de tração. • Locais de utilização: Redes mestras, redes aéreas. • Quando o cabo trabalha próximo ao limite de funcionamento como por exemplo em chuveiros, é indicado esse modelo pois ele da um excelente contato, se for observado ela dobra a área do condutor o que facilita a passagem de corrente elétrica. Procedimento para uma boa emenda • Material necessário: alicate universal e alicate de corte e fita isolante. Finalizar emenda • Para que a mesma apresente um bom aperto é necessário que um pouco do fios de cobre passem por cima da isolação de PVC. • Para que a emenda não apresente ponto de aquecimento é necessário fazer uma bom aperto, e passar a isolante no mesmo sentido que foi apertado. A isolante deve tampar totalmente os fios de cobre. • Dica: Utilize as costas do alicate de corte para segurar o cabo e fazer o aperto final. • Sempre testar puxando a emenda para observar se a mesma irá quebrar ou expor o cobre. 2-Derivação • Locais de utilização: através de uma mestra de iluminação precisamos fazer um novo ponto de luz, derivamos o neutro da mestra de neutro e fase da mestra de fase. Finalizar emenda • Para que a mesma apresente um bom aperto é necessário que um pouco do fios de cobre passem por cima da isolação de PVC. • Para que a emenda não apresente ponto de aquecimento é necessário fazer uma bom aperto, e passar a isolante no mesmo sentido que foi apertado. A isolante deve tampar totalmente os fios de cobre. 3-Rabo de rato • Locais de utilização: Em caixas de passagem, caixa de ligação de motores, ligação de luminárias Finalizar Emendas. • Para que a emenda não apresente ponto de aquecimento é necessário fazer uma bom aperto, e passar a isolante no mesmo sentido que foi apertado. A isolante deve tampar totalmente os fios de cobre. Variação da emenda rabo de rato • Pode –se dobrar a emenda rabo de rato desde que o cabo não irá trabalhar no limite de corrente como por exemplo é o caso de chuveiro, normalmente trabalhando próximo ao limite de corrente, nesse caso o ideal é a de prolongamento. • Essa variação é indica por exemplo em ventiladores de teto. • Obs.: evite fazê-la ao máximo pois pode gerar aquecimento. Técnicas de isolação • Fita isolante: Sempre passe ela no sentido que foi apertado o cabo, vai ajudar a fixar a emenda, função é reconquistar a isolação do cabo. • Fita de alta fusão: Protege o cobre de umidade presente no local. Sempre passe ela no sentido que foi apertado o cabo, vai ajudar a fixar a emenda, função é reconstituir a isolação do cabo. Sempre passar mais uma camada de fita isolante para proteção mecânica. • Fita isolante liquida: Em locais que a fita de alta fusão não foi suficiente para proteger da umidade do local, usamos a fita isolante liquida, desvantagem é que em media demora 24 para curar, depois da cura passar fita alta fusão e fita isolante comum. • Observação: Sempre leia as orientações do fabricante da fita isolante liquida antes de utilizar. Circuitos de iluminação. • Segundo norma NBR 5410 cabo mínimo para circuitos de iluminação deve ser de 1,5 mm². • De acordo com a tabela de cabo, 1,5mm² suporta em 2 condutores carregados 17,5(A), dessa informação o disjuntor DIN que se enquadra é o disjuntor de 16(A). • Curva para disjuntores de iluminação por ter corrente de partida usamos curva C. • Cabo de 1,5mm² e disjuntor de C16. Cores • Para identificar fase nas instalações a norma defini as cores vermelhas e preta. • Neutro utilizamos a cor Azul. • Terra utilizamos a cor Verde. • Para identificarmos retorno da fase através do interruptores utilizamos as cores branco ou amarelo. Cabos soldados (estanho e ferro de solda) • NOTA da NBR5410. É aconselhável evitar o uso de conexões soldadas em circuitos de energia. Se tais conexões forem utilizadas, elas devem ter resistência à fluência e a solicitações mecânicas compatível com a aplicação. • É vedada a aplicação de solda a estanho na terminação de condutores, para conectá-los a bornes ou terminais de dispositivos ou equipamentos elétricos. • Ou seja, não soldar pontas de cabos em interruptores e tomadas, Utilize terminais de compressão mecânica.
