2.

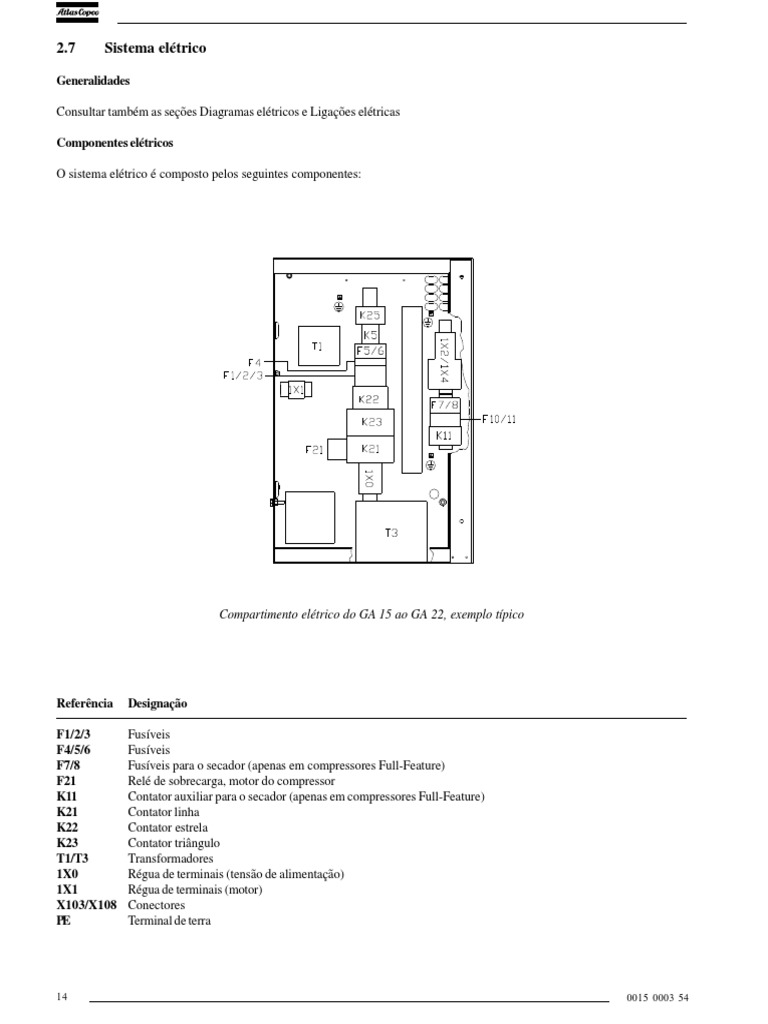

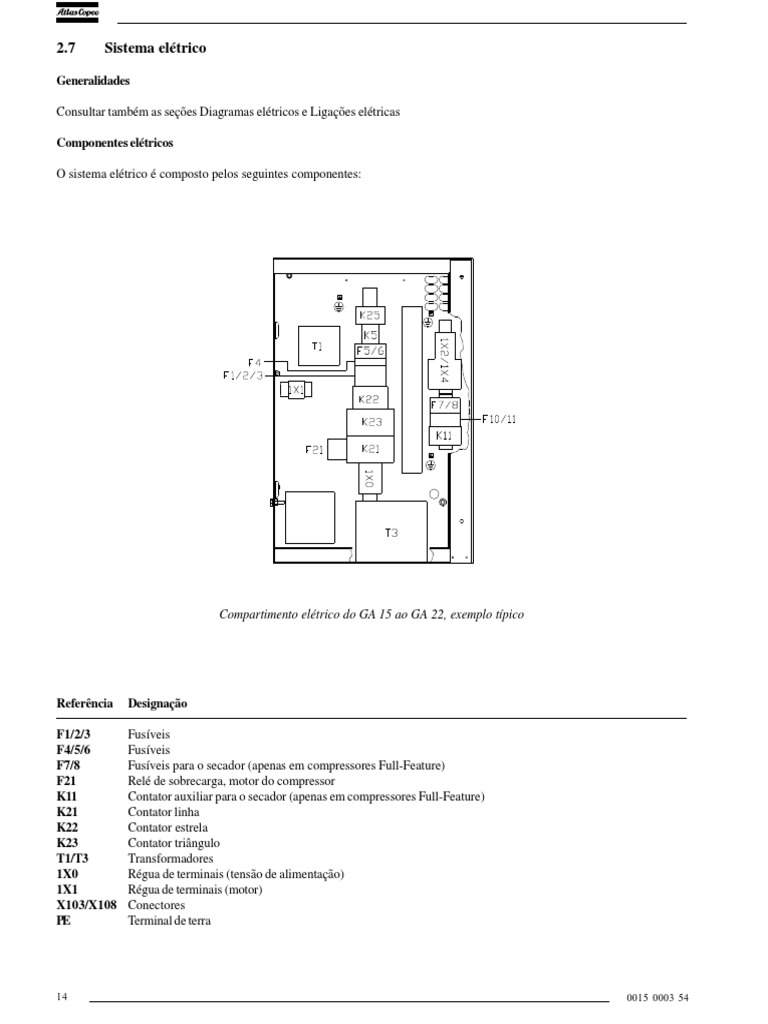

7 Sistema elétrico

Generalidades

Consultar também as seções Diagramas elétricos e Ligações elétricas

Componentes elétricos

O sistema elétrico é composto pelos seguintes componentes:

Compartimento elétrico do GA 15 ao GA 22, exemplo típico

Referência Designação

F1/2/3 Fusíveis
F4/5/6 Fusíveis
F7/8 Fusíveis para o secador (apenas em compressores Full-Feature)
F21 Relé de sobrecarga, motor do compressor
K11 Contator auxiliar para o secador (apenas em compressores Full-Feature)
K21 Contator linha
K22 Contator estrela
K23 Contator triângulo
T1/T3 Transformadores
1X0 Régua de terminais (tensão de alimentação)
1X1 Régua de terminais (motor)
X103/X108 Conectores
PE Terminal de terra

14 0015 0003 54
2.8 Diagramas elétricos

Diagrama elétrico ,chave de partida estrela triângulo

0015 0003 54 15
Referência Designação K11 Contator para alimentação secador (somente
para Full-Feature)
(1) Instalação do cliente S’ Determinação da pressão remota
(2) Opção S1’ Partida/parada remota
(3) Todas as outras tensões, exceto 440/460V - 60Hz S3 Parada de emergência
(4) Partida/parada remoto S3' Parada de emergência remota
(5) Proteção do motor T1 Transformador
(6) Parada de emergência 1X0 Ligação da fonte de alimentação (opcional)
(7) Parada de emergência remota 1X1 Ligação do motor
(8) Alimentação do secador 1X2 Régua de bornes de comando
(9) Todas as outras tensões 1X3 Ligação de terra
1X4 Régua de bornes secador
Designações utilizadas X101/X108 Conectores
Referência Compressor Referência Módulo de controle do compressor
A1 Secador K01 Relé de bloqueio
M1 Motor do compressor K02 Relé auxiliar, contator estrela
PT20 Sensor de pressão, débito de ar K03 Relé auxiliar, contator triângulo
TT11 Sensor de temperatura, saída do elemento K04 Relé auxiliar, carga/alívio
TT90 Sensor de temperatura, secador LAT K05 Relé auxiliar, desligamento por falha
Y1 Válvula solenóide K06 Relé auxiliar, secador
I Partida
Referência Compartimento da chave de partida 0 Parada
E1 Regulador Elektronikon Referência Equipamento opcional
F1-8 Fusíveis
F21 Relé de sobrecarga, motor do compressor B1 Dreno eletrônico de água
K21 Contator linha Y10 Dreno temporizado
K22 Contator estrela K25 Relé de sequência de fase
K23 Contator triângulo S10 Interruptor principal
K25 Relé de sequencia de fase R96 Aquecedores anti-condensação

2.9 Secador de ar

Fluxograma

Secador de ar

O ar comprimido entra no trocador de calor (10) e é resfriado pelo ar de saída frio e seco. A água no ar de admissão começa a
condensar. O ar passa em seguida pelo trocador de calor/evaporador (4), onde o refrigerante evapora, fazendo com que o ar seja
ainda mais resfriado até próximo da temperatura de evaporação do refrigerante. Este processo provoca a condensação de mais
água contida no ar. O ar frio passa depois através do separador (5), onde todos os condensados são separados do ar. Os
condensados são automaticamente drenados. O ar frio e seco passa através do trocador de calor (10), onde é aquecido pelo ar de
admissão.
16 0015 0003 54
