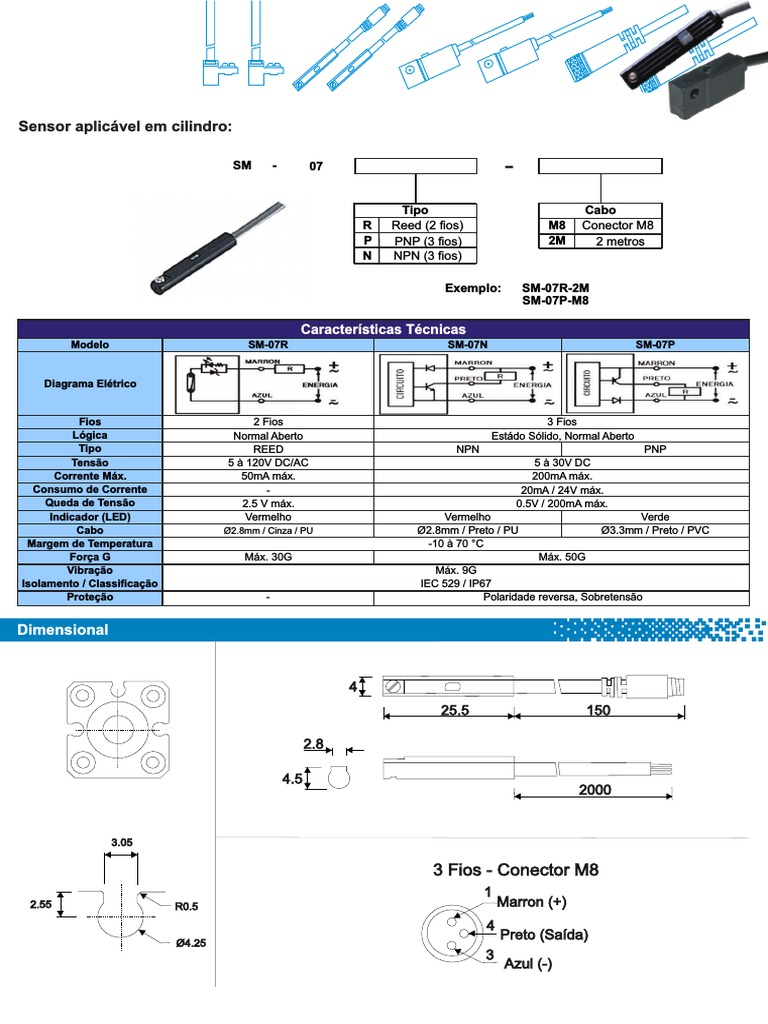

Sensor Magnético - Série SM-07

Sensor aplicável em cilindro:

SM - 07 -

Tipo Cabo
R Reed (2 fios) M8 Conector M8
P PNP (3 fios) 2M 2 metros
N NPN (3 fios)

Exemplo: SM-07R-2M
SM-07P-M8

Características Técnicas
Modelo SM-07R SM-07N SM-07P

Diagrama Elétrico

Fios 2 Fios 3 Fios

Lógica Normal Aberto Estádo Sólido, Normal Aberto
Tipo REED NPN PNP
Tensão 5 à 120V DC/AC 5 à 30V DC
Corrente Máx. 50mA máx. 200mA máx.
Consumo de Corrente - 20mA / 24V máx.
Queda de Tensão 2.5 V máx. 0.5V / 200mA máx.
Indicador (LED) Vermelho Vermelho Verde
Cabo Ø2.8mm / Cinza / PU Ø2.8mm / Preto / PU Ø3.3mm / Preto / PVC
Margem de Temperatura -10 à 70 °C
Força G Máx. 30G Máx. 50G
Vibração Máx. 9G
Isolamento / Classificação IEC 529 / IP67
Proteção - Polaridade reversa, Sobretensão

Dimensional

4
25.5 150

2.8

4.5
2000

3.05

3 Fios - Conector M8
1
2.55 R0.5 Marron (+)
4
Preto (Saída)
Ø4.25
3
Azul (-)
Sensor Magnético - Série SM-32
Sensor aplicável em cilindro:

Exemplo: SM-32P-M8
SM-32R-2M

Características Técnicas
Modelo SM-32R SM-32N SM-32P

Diagrama Elétrico

Fios 2 Fios 3 Fios

Lógica Normal Aberto Estado Sólido, Normal Aberto
Tipo REED NPN PNP
Tensão 5 à 240V DC/AC 5 à 30V DC
Corrente Máx. 100mA máx.
Consumo de Corrente - 17mA / 24V máx. (Sensor ativado) 14mA / 24V máx. (Sensor ativado)
Queda de Tensão 3.5 V máx. 2.0V máx.
Indicador (LED) Vermelho Vermelho Amarelo
Cabo Ø3.3mm / Preto / PVC
Margem de Temperatura -10 à 70 °C
Força G Máx. 30G Máx. 50G
Vibração Máx. 9G
Isolamento / Classificação IEC 529 / IP67
Proteção - Polaridade reversa, Sobretensão

Dimensional

5.3

6.3
29.5 150
5 5.1
3.3

6.5
5 3.2

3 Fios - Conector M8
1
Marron (+)
4
Preto (Saída)
3
Azul (-)
Sensor Magnético - Série SM-48
Sensor aplicável em cilindro:
SM - 48 -

Tipo Cabo
R Reed (2 fios) M8 Conector M8
P PNP (3 fios) 2M 2 metros
N NPN (3 fios)
Exemplo: SM-48P-M8
SM-48R-2M

Características Técnicas
Modelo SM-48R SM-48N SM-48P

Diagrama Elétrico

Fios 2 Fios 3 Fios

Lógica Normal Aberto Estado Sólido, Normal Aberto
Tipo REED NPN PNP
Tensão 5 à 240V DC/AC 4.5 à 28V DC
Corrente Máx. 100mA máx. 50mA máx.
Consumo de Corrente - 10mA / 24V máx. (Sensor ativado)
Queda de Tensão 2.5 V máx. 0.5V / 50mA máx.
Indicador (LED) Vermelho Vermelho Verde
Cabo Ø3.3mm / Preto / PVC
Margem de Temperatura -10 à 70 °C
Força G Máx. 30G Máx. 50G
Vibração Máx. 9G
Isolamento / Classificação IEC 529 / IP67
Proteção - Polaridade reversa, Sobretensão

Dimensional

6.5

28 150
NBR
Ø3.5

11.5
Abraçadeira
Ø do Cil. Código
8
11 2000
6 BS-S06
8 BS-S08
10 BS-S10
12 BS-S12 3 Fios - Conector M8
16 BS-S16 1
Marron (+)
20 BS-S20
4
25 BS-S25 Preto (Saída)
32 BS-S32 3
40 BS-S40 Azul (-)
Sensor Magnético - Série SM-50
Sensor aplicável em cilindro: .
SM - 50 -

Tipo Cabo
R Reed (2 fios) M8 Conector M8
P PNP (3 fios) 2M 2 metros
N NPN (3 fios)
Exemplo: SM-50P-M8
SM-50R-2M

Características Técnicas
Modelo SM-50R SM-50N SM-50P

Diagrama Elétrico

Fios 2 Fios 3 Fios

Lógica Normal Aberto Estado Sólido, Normal Aberto
Tipo REED NPN PNP
Tensão 5 à 240V DC/AC 5 à 50V DC
Corrente Máx. 100mA máx. 50mA máx.
Consumo de Corrente - 15mA máx. / 24V 17mA máx. / 24V
Queda de Tensão 2.5 V máx. 1.0V / 200mA máx.
Indicador (LED) Vermelho Vermelho Verde
Cabo Ø2.8mm / Preto / PVC
Margem de Temperatura -10 à 70 °C
Força G Máx. 30G Máx. 50G
Vibração Máx. 9G
Isolamento / Classificação EN60529 / IP67
Proteção - Polaridade reversa, Sobretensão

Dimensional

5.5 6.3

31.4 150
6 R0.5
7
Ø6.6 5.3
25
13 2000

3 Fios - Conector M8
1
Marron (+)
4
Preto (Saída)
3
Azul (-)
