PUCRS

Escola Politécnica – Departamento de Engenharia Civil


Redes Hidráulicas

Exercícios Propostos: Adução/Adutoras

RESOLUÇÃO

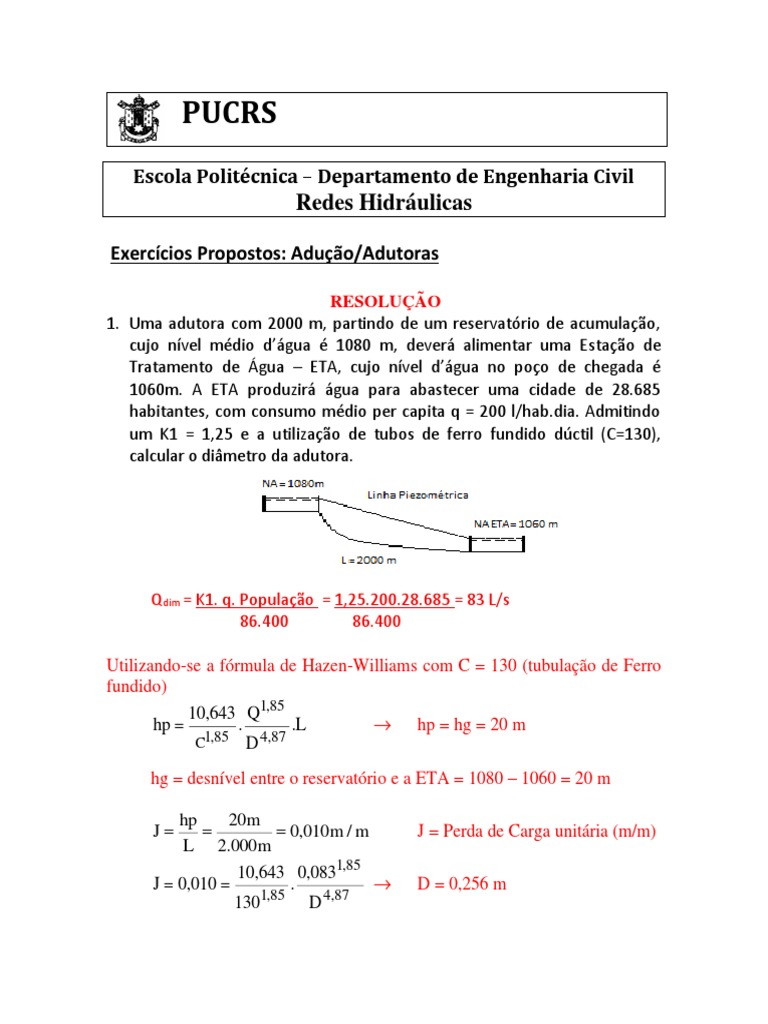

1. Uma adutora com 2000 m, partindo de um reservatório de acumulação,
cujo nível médio d’água é 1080 m, deverá alimentar uma Estação de
Tratamento de Água – ETA, cujo nível d’água no poço de chegada é
1060m. A ETA produzirá água para abastecer uma cidade de 28.685
habitantes, com consumo médio per capita q = 200 l/hab.dia. Admitindo
um K1 = 1,25 e a utilização de tubos de ferro fundido dúctil (C=130),
calcular o diâmetro da adutora.

Qdim = K1. q. População = 1,25.200.28.685 = 83 L/s


86.400 86.400

Utilizando-se a fórmula de Hazen-Williams com C = 130 (tubulação de Ferro


fundido)
10,643 Q1,85
hp = . .L → hp = hg = 20 m
C1,85 D 4,87

hg = desnível entre o reservatório e a ETA = 1080 – 1060 = 20 m

hp 20m
J= = = 0,010 m / m J = Perda de Carga unitária (m/m)
L 2.000 m
10,643 0,0831,85
J = 0,010 = . → D = 0,256 m
1301,85 D 4,87
Pode-se adotar o diâmetro comercial mais próximo, no caso DN 250. Nesta
hipótese, como DN 250 é menor que DN 256 (inexistente comercialmente),
significa que a vazão efetiva será um pouco menor do que a nominal de
projeto:

Q = 0,2785 .130.(0,25) 2,63 .(0,010) 0,54 = 0,0785 m3/s = 78,5 l/s

No entanto, caso fosse imprescindível obter-se a vazão nominal de projeto,


poder-se-ia utilizar dois diâmetros comerciais diferentes, DN 250 e DN 300,
com o que se otimizaria a solução. Resultaria então:

a) Para DN 250:
10,643 0,0831,85
J1 = . = 0,011m / m
1,85 4,87
130 0,25
b) Para DN 300:
10,643 0,0831,85
J2 = . = 0,00455 m / m
1301,85 0,30 4,87
Resolvendo-se uma equação simultânea de 1o grau a duas incógnitas:

L1 + L2 = 2.000 m → L2 = 2.000 - L1
J1 . L1 + J2 . L2 = 20 m

Logo:

L1 = 1.690 m
L2 = 310 m

2. Determinar o diâmetro equivalente correspondente a duas tubulações em


paralelo, as vazões que passam por D1 e D2 e a pressão disponível em B,
supondo disponíveis:
a) Pressão em A: 20 mca
b) Vazão total: Qt = 500 l/s
c) Comprimento do Trecho 1: L1 = 600 m
d) Comprimento do Trecho 2: L2 = 400 m
e) Diâmetro do Trecho 1: D1 = 300 mm
f) Diâmetro do Trecho 2: D2 = 450 mm
g) Coeficiente de Hazen-Williams: C = 130
a) Diâmetro equivalente: Equação da hidráulica para condutos operando em
paralelo, sendo D o diâmetro equivalente e L o comprimento equivalente.

Fixando-se L = 600 m (compr. equivalente aos condutos em paralelo).


(poderia ser 400 m):

Resulta através da equação: D = 0,537 m (diâmetro equivalente)

b) Cálculo da Perda de Carga:


10,643 (0,500)1,85
hp = . .600 = 4,493 m
1,85 4,87
130 (0,537 )
Como a perda de carga nos condutos em paralelo é igual, ou seja,
hp = hp1 = hp2

c) Cálculo das vazões por D1 e D2:

10,643 Q1,85
4,493 = . .600 → Q1 = 0,108 m3/s
1301,85 (0,30) 4,87

10,643 Q1,85
4,493 = . .400 → Q2 = 0,392 m3/s
1301,85 (0,45) 4,87

Ou seja, Q1 + Q2 = 0,500 m3/s (vazão total)

d) Pressão disponível em B:

PB = 20 – 4,493 = 15,507 m
Ou seja, Pressão no ponto B = Pressão no ponto A - hp

2. Dimensionar um canal de seção retangular para abastecer uma cidade


com população de projeto de 200.000 habitantes. Adotar um per capita
de 200 l/hab.dia e um K1 = 1,2. O canal deverá ser executado em concreto
de boa qualidade com n = 0,013 (Manning).

Qdim = K1. q. População = 1,2.200.200.000 = 555,6 L/s ~ 0,5556 m3/s


86.400 86.400
A área da seção transversal do canal pode ser calculada:

A = Qdim / vmáx = 0,5556 / 3,0 = 0,1852 m2

Onde adotou-se: Vmáx = 3,0 m/s (parede de concreto de 3,0 a 4,5 m/s)

Para condição econômica de dimensionamento do canal com seção retangular:


B = 2H, sendo B a largura do canal e H a altura útil da água,

Temos:
A = B.H = 2H.H = 2H2 = 0,1852 m2

Resulta:
H = 0,304 m e B = 2H = 0,608 m

O raio hidráulico Rh = área molhada/perímetro molhado, resulta:

Rh = A / (2H + B) = 0,1852/1,216 = 0,152 m

Assim com o uso da fórmula de Manning podemos calcular a declividade ou


inclinação do fundo do canal:
v = 1/n. Rh2/3. I1/2

Como: v = 3,0 m/s e n = 0,013 (coef. rugosidade da parede do canal)


Obtém-se I (declividade):

3,0 = 1/0,013.(0,152)2/3. I1/2

I = 0,0188 m/m

4. Estudar o diâmetro da adução por recalque, para funcionamento contínuo


(24 horas/dia) e descontínuo (8 horas/dia), para uma cidade com população
de projeto de 10.000 habitantes, per capita q = 200 l/hab.dia e coeficiente do
dia de maior consumo K1 = 1,2 utilizando as equações de Bresse e
Forcheimer.

a) Funcionamento Contínuo: “Equação de Bresse”.

Diâmetro da tubulação de recalque: Dr = K. (Q)1/2

K =1,2 (coef. de Bresse entre 1,0 e 1,2)

Qdim = K1. q. População = 1,2. 200. 10.000 = 27,78 L/s ~ 0,02778 m3/s
86.400 86.400

Dr = 1,2. (0,02778)1/2 = 0,200 m = 200 mm

b) Funcionamento Descontínuo: “Equação de Forcheimer”

Diâmetro da tubulação de recalque: Dr = 1,3. x1/4. (Q)1/2

Tempo de operação: 8 horas/dia


x = número de horas de operação/24 horas

Qdim = K1. q. População = 1,2. 200. 10.000 = 83,33 L/s ~ 0,08333 m3/s
n. 3600 8. 3600
n = número de horas de operação

Dr = 1,3. (8/24)1/4. (0,08333)1/2= 0,285 m

Dr comercial = 300 mm
