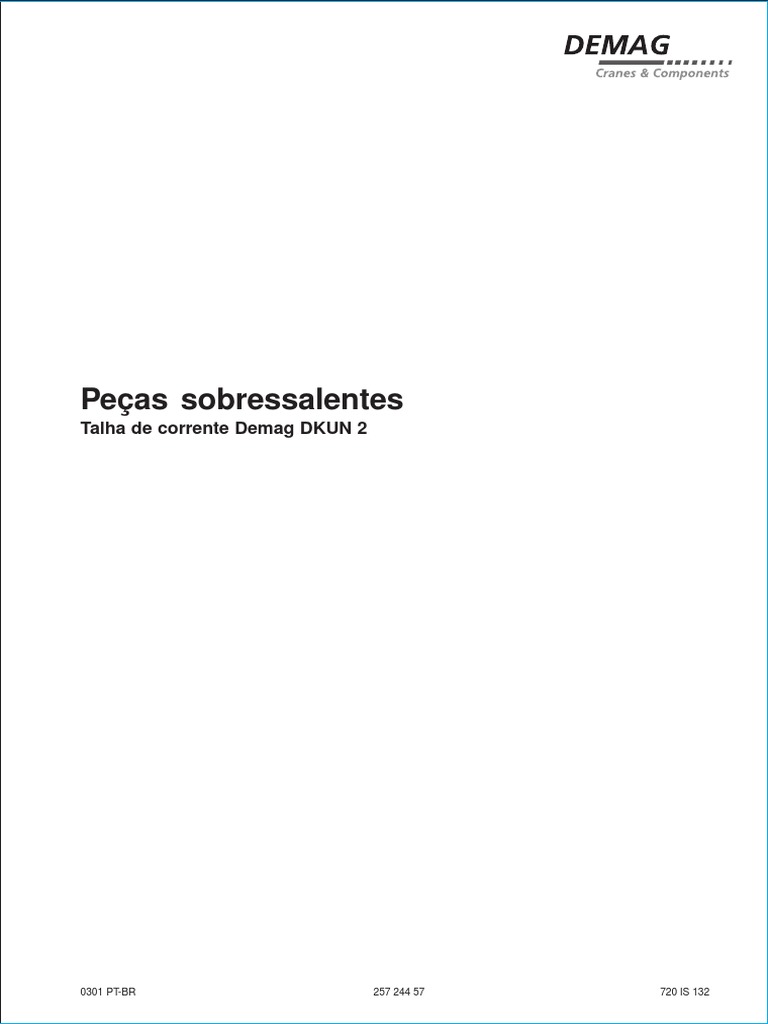

Peças sobressalentes

Talha de corrente Demag DKUN 2

0301 PT-BR 257 244 57 720 IS 132

 LIMITAÇÃO DA RESPONSABILIDADE

Todas as informações, dados e instruções técnicas contidas neste Catálogo correspondem ao estado-da-arte da tecnologia
no momento da impressão.

A Demag Cranes & Components Ltda. se reserva o direito de fazer modificações e alterações motivadas pela evolução
técnica do equipamento bem como correções tipográficas.

Assim, com base nos dados, desenhos, fotografias, etc. contidas neste Catálogo não serão aceitas quaisquer tipos de
reivindicações.

2
Índice

Página

Motor principal de dupla polaridade KMK 80 B 2/8 4

Motor principal KMK 71 B 2 5

Redutor 6

Bloco inferior 1/1 10

Bloco inferior 2/1 10

Componentes elétricos

Comando direto 11

Comando por contatores 12

Chave limite para a posição superior e inferior do gancho,

execução 1/1 14

Chave limite para a posição superior e inferior do gancho,

execução 2/1 15

3
4
5
 58

67

6
Redutor

67

67

Demag - BR.

7
Redutor

Peça Nº Nº de Identidade Quant. Denominação

1 836 257 44 1 TAMPÃO COM ANEL O-RING

2 342 501 99 1 ANEL ELÁSTICO 12 X 1,5
3 342 721 99 2 ANEL ELÁSTICO 32 X 1,5
4 835 104 44 1 CARCAÇA DO REDUTOR, ELEMENTO 2 DK 2
7 835 139 44 1 JUNTA DE VEDAÇÃO DO REDUTOR DK 2
8 360 551 99 1 ROLAMENTO DE ESFERAS 6201
9 342 530 99 2 ANEL ELÁSTICO 30 X 1,5
11 835 149 44 1 BUCHA 30 X 40 X 10,5
12 367 162 99 1 RETENTOR A 40 X 55 X 7
13 342 652 99 1 ANEL ELÁSTICO 55 X 2
14 367 201 99 1 ANEL O RING 26,7 X 1,78 N
15 368 166 99 2 ROLAMENTO DE ESFERAS 6006 2RS
16 715 211 44 2 BUCHA 6,6 X 12 X 10
17 342 875 44 2 GRAMPO DE TRAVA SL 10S X N59
18 835 704 44 1 OLHAL DE SUSPENSÃO LONGO, DK 2
18 835 702 44 1 OLHAL DE SUSPENSÃO CURTO, DK2
19 835 616 44 2 PINO COM CABEÇA 10 H 11 X 76,5
21 837 137 44 1 PORCA DE SEGURANÇA M 15 X 1
22 342 721 99 2 ANEL ELÁSTICO 32 X 1,5
23 321 436 99 6 PARAF. C/SEX. INTERNO M 6 X 40 10.9
24 340 455 99 1 ARRUELA 6,4 X 11 X 1,6
25 360 502 99 1 ROLAMENTO DE ESFERAS 6002
26 835 138 44 1 ANEL DE PRESSÃO DK 2
27 339 236 99 1 MOLA PRATO
29 835 260 44 1 CONJUN. DO ACOPLAMENTO DE FRICÇÃO DK 2 XX, CPL. ( PEÇA Nº 21)
33 354 885 99 1 CHAVETA B 5 X 5 X 29
35 346 387 99 1 PINO CILÍNDRICO 5 H 11 X 36
36 346 389 99 2 PINO CILÍNDRICO 5 H11 X 20
37 342 721 99 1 ANEL ELÁSTICO 30 X 1,5
38 360 502 99 1 ROLAMENTO DE ESFERAS 6002
39 835 102 44 1 CARCAÇA DO REDUTOR, ELEMENTO 1 DK2
40 339 874 99 1 ANEL DE VEDAÇÃO A10 X 16 X 1
41 313 394 99 1 PARAFUSO DE FECHAMENTO M 10 X 1
42 342 648 44 1 PARAFUSO DE RESPIRO AM 10 X 1
43 342 515 44 1 ARRUELA DE AJUSTE 10 X 10
44 835 294 44 1 PLACA BASE, GUIA DA CORRENTE DK 2, CPL. (PEÇA Nº 43)
45 835 178 44 2 PEÇA DE FIXAÇÃO DA CORRENTE 4,2 X 12,2
46 836 073 44 1 TAMPA 39,5 X 64,5 X 8
47 836 068 44 1 ARMAZENADOR TAMANHO 1, (MAX 7m), COMPL. (PEÇAS Nº 48-50)
47 836 084 44 1 ARMAZENADOR TAMANHO 2, (MAX 15 m), COMPL. (PEÇAS Nº 48-50)
47 836 067 44 1 ARMAZENADOR TAMANHO 3, (MAX 24 m), COMPL. (PEÇAS Nº 48-50)
48 836 075 44 1 MOLA
49 836 069 44 1 PINO COM CABEÇA 8 H11 X 135,5
50 342 869 44 1 GRAMPO DE TRAVA SBL 8 S X N59
51 835 083 44 1 LIMITADOR DA CORRENTE DK 2
52 835 699 44 1) CORRENTE 4,2 X 12,2
53 321 479 99 4 PARAF. C/SEX. INTERNO M 6 X 16 10.9
54 835 377 44 1 CONJUNTO DA GUIA DE CORRENTE COMPL. (PEÇAS Nº 59, 66)
55 835 163 44 2 BUCHA 30 X 36,5 X 12,9
56 835 362 44 1 EIXO DE ACIONAMENTO, DK2 COMPL. ( PEÇA Nº 57)
57 367 505 44 1 RETENTOR 17 X 25 X 5
58 367 201 99 1 ANÉL O. RING 26,7 X 1,78 N
59 836 078 44 1 PASSADOR DE CORRENTE DK 2
60 835 620 44 1 GANCHO DE SUSPENSÃO DK 2, COMPL. (PEÇA Nº 63-65)
61 835 640 44 1 OLHAL DE SUSPENSÃO TRANSVERSAL, COMPL. ( PEÇA Nº 62, 65)
62 835 642 44 1 OLHAL DE SUSPENSÃO DK 2
63 836 652 44 1 GANCHO NR. 3 800 KG
64 836 659 44 1 TRAVA DO GANCHO 500
65 835 625 44 1 TRAVESSA DK 2
66 835 035 44 1 PEÇA DE PROTEÇÃO DK 2

Nota:
1) Fornecida por metro, indicar no pedido o comprimento desejado

8 5
Redutor
Peças complementares para os troles tipo RKDK-EKDK

9
 Bloco Inferior 1/1 e 2/1

Bloco Inferior 1/1 Bloco Inferior 2/1

40188744.eps 40258644.eps

Bloco Inferior 1/1

Bloco Inferior 2/1

10
Componentes elétricos

11
12
13
 Chave limite para a posição superior e inferior do ganho,
Execução 1/1

14
Chave limite para a posição superior e inferior do ganho,
Execução 2/1

15
