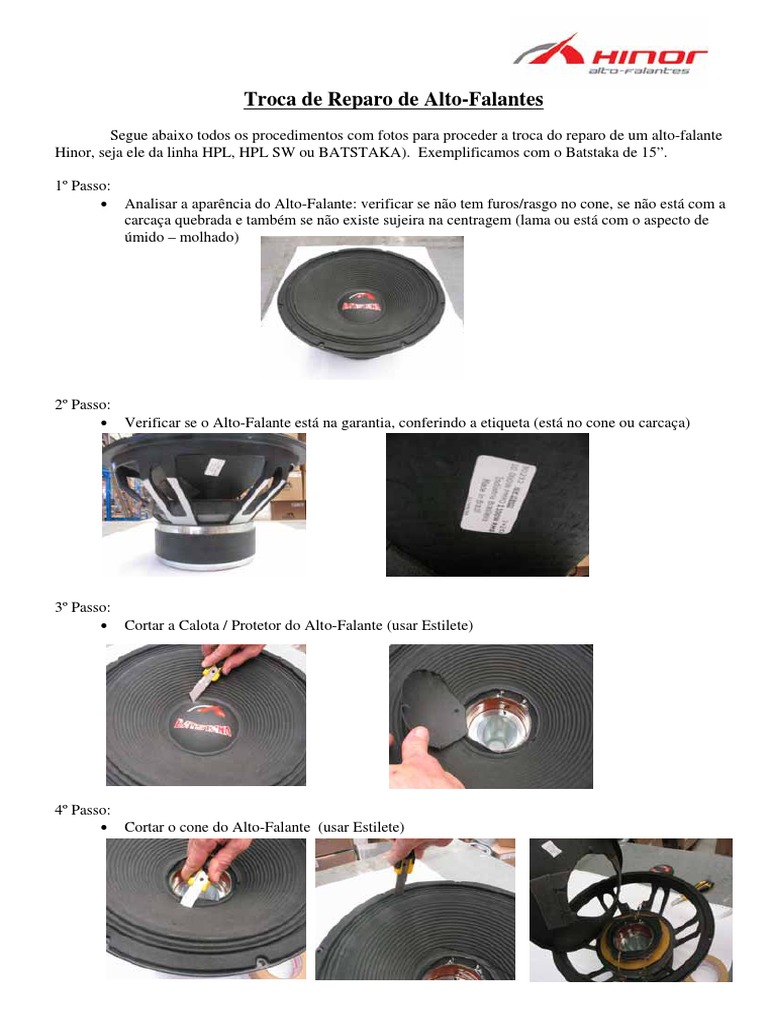

Troca de Reparo de Alto-Falantes

Segue abaixo todos os procedimentos com fotos para proceder a troca do reparo de um alto-falante
Hinor, seja ele da linha HPL, HPL SW ou BATSTAKA). Exemplificamos com o Batstaka de 15”.

1º Passo:
• Analisar a aparência do Alto-Falante: verificar se não tem furos/rasgo no cone, se não está com a
carcaça quebrada e também se não existe sujeira na centragem (lama ou está com o aspecto de
úmido – molhado)

2º Passo:
• Verificar se o Alto-Falante está na garantia, conferindo a etiqueta (está no cone ou carcaça)

3º Passo:
• Cortar a Calota / Protetor do Alto-Falante (usar Estilete)

4º Passo:
• Cortar o cone do Alto-Falante (usar Estilete)
5º Passo:
• Cortar a Aranha e puxar a bobina para a fora (usar Estilete)

6º Passo:
• Isolar o GAP com fita crepe, para evitar que entre sujeira, e possa vir a danificar a nova bobina.

• Pegar a caneta e empurrar para dentro do GAP a fita crepe, a fim de não deixar nenhuma sujeira
entrar. Desta forma a sujeira da tela, fica presa na fita crepe.

• Passar nova camada de fita crepe, para deixar o GAP completamente isolado.
7º Passo:
• Limpeza dos Pontos de Aderência / Colagem:
o Guarnição: Tirá-la fora e fazer raspagem com espátula da cola, e após passar um pano
com álcool e/ou thiner para eliminar os resídulos de cola

o Centragem: Retirá-la e também o espaçador (que está entre as centragens) com o usto de
uma espátula + martelo (para facilitar), e após raspar a cola que tenha permanecido neste
ponto.

8º Passo:
• Vire a carcaça para retirar toda a sujeira que ficou na parte interna do Alto-Falante.

9º Passo:
• Retire as cordoalhas utilizando o ferro de solda para aquecer o estanho e liberar o fio.
10º Passo:
• Se possível passar um Jato de Ar e/ou Aspirador de Pó para tirar o resíduo de pó/sujeira que
possa ter ficado na telinha e que possa estar dentro do GAP

11º Passo:
• Retire a fita crepe e faça uma nova limpeza com uma fita crepe dobrada, a fim de eliminar
possíveis sujeiras/resíduos que possam ter ficado dentro do GAP.

12º Passo:
• Retire o Kit de Reparo do Alto-Falante da Caixa

13º Passo:
• Abra a lata de cola preta e coloque na bisnaga plástica. Sugerimos 2 formas:
o 1ª aperta a bisnaga de plástico com a ponta dentro da cola preta e depois solte, para que a
mesma por pressão seja sugada para dentro do tubo
o 2ª derrame dentro da bisnaga plástica virando a lata de cola.

1ª 2ª

14º Passo:
• Feche a bisnaga de plástico e corte a ponta
15º Passo:
• Aplique a cola começando pela centragem, não deixando a mesma escorrer sobre a tela prata de
metal na parte interna do alto-falante.

16º Passo:
• Aplique a cola na parte de cima – carcaça – do alto-falante e espalhe bem sobre toda a superfície
para que ela tenha boa área de colagem.

17º Passo:
• Coloque o gabarito (filme) por dentro da bobina para poder centralizar, antes de colocar o
conjunto (cone + bobina) na carcaça, girando para que as cordoalhas (fios) fiquem na direção dos
terminais.

18º Passo:
• Pressione a centragem na carcaça para que a cola se espalhe bem, e repita o mesmo procedimento
na borda da carcaça, onde encontra-se a centragem de tecido, de preferência neste ponto usando
uma espátula para espalhar bem a cola.
19º Passo:
• Encha novamente a bisnaga plástica com cola para depois aplicar a cola sobre a borda da
centragem nas laterais, escondendo a borda da centragem e fechando o espaço existente entre a
carcaça e a centragem, a fim de garantir bem a colagem da peça e para que ela não seja arrancada
com a aplicação de potência.

20º Passo:
• Aplique cola sobre a borda de tecido para poder fixar as guarnições.

21º Passo:
• Deixar uma folga na cordoalha passada no terminal, para poder após estar soldando o fio. Após
soldado o terminal, cortar o fio que sobrar a fim de evitar curto.

22º Passo:
• Aguardar 60 minutos para poder tirar o gabarito (filme) e então colar a calota

23º Passo:
• Deixar o Alto-Falante em repouso por 3 horas antes de ligá-lo, para que a cola fique bem curada.
