Ged 10568

Tipo de Documento: Padrão Técnico
Área de Aplicação: Distribuição

Título do Documento:
Rede Primária Condutores Nus 34.5kV - Estruturas
Básicas
Público

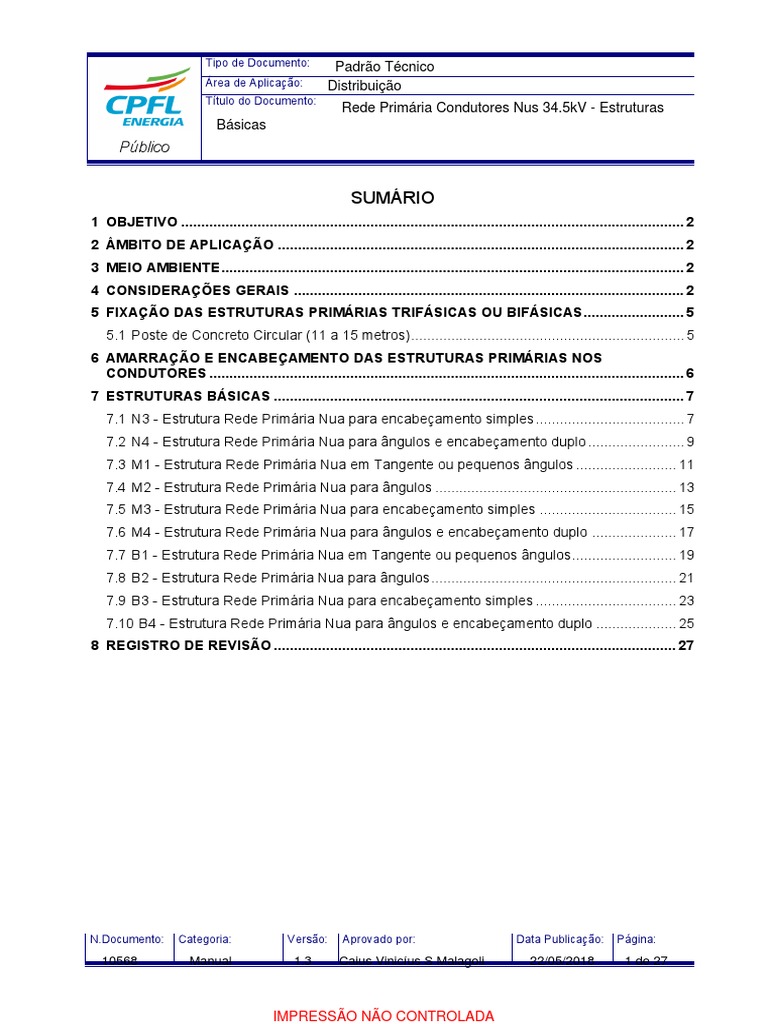

SUMÁRIO
1 OBJETIVO ............................................................................................................................. 2
2 ÂMBITO DE APLICAÇÃO ..................................................................................................... 2
3 MEIO AMBIENTE................................................................................................................... 2
4 CONSIDERAÇÕES GERAIS ................................................................................................. 2
5 FIXAÇÃO DAS ESTRUTURAS PRIMÁRIAS TRIFÁSICAS OU BIFÁSICAS......................... 5
5.1 Poste de Concreto Circular (11 a 15 metros).................................................................... 5
6 AMARRAÇÃO E ENCABEÇAMENTO DAS ESTRUTURAS PRIMÁRIAS NOS
CONDUTORES ...................................................................................................................... 6
7 ESTRUTURAS BÁSICAS ...................................................................................................... 7
7.1 N3 - Estrutura Rede Primária Nua para encabeçamento simples..................................... 7
7.2 N4 - Estrutura Rede Primária Nua para ângulos e encabeçamento duplo ........................ 9
7.3 M1 - Estrutura Rede Primária Nua em Tangente ou pequenos ângulos ......................... 11
7.4 M2 - Estrutura Rede Primária Nua para ângulos ............................................................ 13
7.5 M3 - Estrutura Rede Primária Nua para encabeçamento simples .................................. 15
7.6 M4 - Estrutura Rede Primária Nua para ângulos e encabeçamento duplo ..................... 17
7.7 B1 - Estrutura Rede Primária Nua em Tangente ou pequenos ângulos.......................... 19
7.8 B2 - Estrutura Rede Primária Nua para ângulos............................................................. 21
7.9 B3 - Estrutura Rede Primária Nua para encabeçamento simples ................................... 23
7.10 B4 - Estrutura Rede Primária Nua para ângulos e encabeçamento duplo .................... 25
8 REGISTRO DE REVISÃO .................................................................................................... 27
N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

10568 Manual 1.3 Caius Vinicíus S Malagoli 22/05/2018 1 de 27
IMPRESSÃO NÃO CONTROLADA

Básicas
Público
1 OBJETIVO
A presente publicação tem por objetivo padronizar as estruturas de montagem de redes
primárias de distribuição aérea com condutores nus, classe de tensão 34,5kV, das
distribuidoras do Grupo CPFL Energia.
2 ÂMBITO DE APLICAÇÃO
Engenharia
Serviços de Rede
Gestão de Ativos
3 MEIO AMBIENTE
Devem ser seguidos os procedimentos da Norma Técnica GED-2428 - “Procedimentos para
Gerenciamento, Controle e Disposição de Resíduos”.
4 CONSIDERAÇÕES GERAIS
A) Para a escolha das estruturas deve ser consultado o documento GED-11836 -
Afastamentos Para Redes de Distribuição.
B) Na elaboração da presente padronização, foram considerados para estruturas novas os
condutores nus de alumínio com alma (CAA) nas bitolas de 1/0AWG e 336,4MCM. Para
manutenção de estruturas já existentes acrescentam-se os condutores nus de alumínio com
alma (CAA) nas bitolas 4/0AWG e 477MCM.
C) Na elaboração das relações de materiais foram previstas arruelas, a fim de evitar contato
direto da cabeça ou porca do parafuso com superfícies da cruzeta.
D) A utilização do padrão de redes de distribuição 34,5kV deverá ser precedida de estudo de
viabilidade técnico x econômico, pela área responsável pela gestão de ativos.
E) Os ângulos indicados para as estruturas com isoladores de pino foram calculados
considerando-se uma carga nominal de 100daN por pino e para as condições de vento e
temperatura da tabela de flechas e trações.
F) As dimensões são dadas em milímetros, salvo indicação em contrário.
G) Para a identificação da Classe de Tensão das estruturas, é acrescentado no final de cada
mnemônico “-3” (34,5kV);
H) A estrutura de ancoragem (N4, M4 ou B4) deverá ser instalada a cada 500 metros,
aproximadamente, visando assegurar maior confiabilidade ao projeto mecânico da rede,
além de facilitar a construção e eventual troca de condutores.
I) Em toda rede de distribuição convencional ou compacta de 34,5kV, deverão ser instaladas
esferas de sinalização (GED-13045 - Esfera de Sinalização para Rede de Distribuição) em
toda sua extensão na região urbana, nos vãos entre os postes. Para as redes
convencionais instalar as esferas de sinalização na fase do meio e nas redes compactas
instalar no mensageiro.

Básicas
Público
J) As esferas deverão ser orçadas avulsas para atender todos os vãos da rede de distribuição
de 34,5kV na região urbana.
K) Todos os postes de estruturas de redes de energia elétrica particular ou de terceiros,
deverão ser identificados com placa conforme GED-3842 - Numeração de Postos da Rede
de Distribuição ou GED-4656 - Placa para Numeração Adesiva de Postos da Rede de
Distribuição e GED-1511 - Placa para Numeração de Postos da Rede de Distribuição.
L) Havendo neutro, considerá-lo comum ao secundário. Quando o neutro for instalado na
mesma cruzeta da primária em travessias, deve ser da mesma seção das fases.
M) A parte da cruzeta com maior numero de isoladores deve ficar do lado da rua.
N) Para estaiamentos de cruzetas e postes consultar o GED-4955 - Estaiamento de Postes e
para engastamento consultar o GED-12752 - Engastamento de Postes.
O) O dimensionamento mecânico dos postes deverá seguir o GED-3648 - Projeto de Rede de
Distribuição - Cálculo Mecânico.
P) Na presente padronização, em cada item está colocado o Mnemônico antes da descrição
da respectiva estrutura. O mnemônico é utilizado nas legendas de projeto e na base
cadastral elétrica da CPFL.
Q) São identificados para cada padrão as respectivas UnC (Unidades Compatíveis), utilizadas
para o Sistema de Orçamento SAP - CPFL.
R) Nas Listas de Materiais são indicadas as quantidades para Poste de Concreto Circular.
S) Para a identificação do material da cruzeta, é inserido no mnemônico um detalhe
correspondente:
a. Para madeira não há detalhamento
b. Para ferro é inserido a letra “f”
c. Para concreto especial (“Concrelev”) a letra “cl”
d. Para polimérica a letra “p”
e. Para fibra de vidro as letras “fv”
T) Para a construção de redes bifásicas, segue-se este mesmo padrão com a eliminação da
fase do meio, utilizando-se as duas fases laterais.
U) Obras realizadas nas áreas de abrangência de todas as outras Distribuidoras do Grupo
CPFL, as determinações a serem seguidas por turma própria ou contratadas, serão:
- Obras realizadas pela CPFL - deverão ser utilizadas cruzetas poliméricas ou fibra de
vidro ou de concreto leve, conforme o estabelecido no projeto;
V) Para a retirada ou substituição das estruturas que não são mais padrão devem ser
utilizados os mnemônicos antigos e consequentemente as UnCs antigas disponíveis no
GED-15730 – Vademecum – Estrutura Primária Rede Nua.
W) Todos os postes de estruturas de redes de energia elétrica particular ou de terceiros,
deverão ser identificados com placa conforme GED-3842 - Numeração de Postos da Rede
de Distribuição ou GED-4656 - Placa para Numeração Adesiva de Postos da Rede de
Distribuição e GED-1511 - Placa para Numeração de Postos da Rede de Distribuição.

Básicas
Público
A identificação no poste, exemplo: “PPXXX”, deverá iniciar com as letras maiúsculas “PP” e
os demais campos restantes ”XXX” deverá ter uma sequência alfanumérica com 3
(três) dígitos a critério do proprietário do poste.
Obs: Na parte inferior, ou seja, na 6º posição da placa de identificação deve conter o logo
ou nome do proprietário da rede de energia elétrica particular ou de terceiros.


Básicas
Público
5 FIXAÇÃO DAS ESTRUTURAS PRIMÁRIAS TRIFÁSICAS OU BIFÁSICAS
5.1 Poste de Concreto Circular (11 a 15 metros)

Estruturas Tipo N1 - M1
daN 200 400 600 800 1000 1200
UnC 98065 261 262 263 264 1193
140 180 200 210 240 250
Cinta de aço (mm)
150 190 210 230 250 270
Estruturas Tipo N2 - N3 - N4 - M2
daN 200 400 600 800 1000 1200
UnC 93368 93369 93370 2232 93371 93372
150 170 190 210 230 240
Cinta de aço (mm)
150 180 200 230 240 250
Parafuso Espaçador (mm) 550 550 600 550 650 650
Estruturas Tipo B1
daN 200 400 600 800 1000 1200
UnC 265 266 267 268 269 21195
150 180 200 210 240 250
Cinta de aço (mm)
160 190 210 230 250 270
Estruturas Tipo B2
daN 200 400 600 800 1000 1200
UnC 2188 2189 2227 2233 2239 2245
150 180 200 210 240 250
Cinta de aço (mm)
160 190 210 230 250 270
Parafuso espaçador (mm) 450 450 500 550 600 600
Estruturas Tipo B3 - B4
daN 200 400 600 800 1000 1200
UnC 22210 22211 22231 22237 22243 22246
150 170 200 230 240 250
Cinta de aço (mm)
160 190 210 230 250 270
Parafuso espaçador (mm) 450 450 500 550 600 600


Básicas
Público
Estruturas Tipo M3 - M4
daN 200 400 600 800 1000 1200
UnC 2208 2209 2230 2236 2242 2247
Cinta de 150 180 200 210 240 250
aço (mm) 160 190 210 230 250 270
Parafuso
espaçador 450 450 500 550 600 600
(mm)
6 AMARRAÇÃO E ENCABEÇAMENTO DAS ESTRUTURAS PRIMÁRIAS NOS

CONDUTORES
Amarração Amarração dupla Amarração /

Encabeçamento
Arranjos N1-B1-M1 N2-B2-M2 Encabeçamento
N3 B3 M3
N4 B4 M4
3S1/0 705 21765
3S4/0 816 21766
21751 21752
3S336 1374 21767
3S477 1376 21768


Básicas
Público
7 ESTRUTURAS BÁSICAS
7.1 N3 - Estrutura Rede Primária Nua para encabeçamento simples

8
5
3
13
9
1-6
10
11
12
150 1050 1050 150
500
4
450 450
14


Básicas
Público
Estrutura Primária N3
Item Quantidade Descrição GED
13 2 Cruzeta polimérica 10503
4 4 Mão Francesa Plana com furo oblongo - 726mm 2928
9 3 Porca olhal 1338
6 4 Parafuso de Cabeça Quadrada M16 x 150mm 1315
1 4 Arruela Quadrada 50x3mm furo 18mm 1210
10 3 Isolador de Ancoragem 2904
 Cruzeta polimérica: N3p-3 (72066)
 Cruzeta de fibra de vidro: N3fv-3 (73066)
Fixação da estrutura no poste (vide item 5)

5 2 Parafuso Espaçador D16x (adequado) mm 1319
7 2 Parafuso de Cabeça Abaulada M16 x 45mm 1312
3 2 Sela para Cruzeta 1366
2 2 Cinta para Poste de Seção Circular 931
Encabeçamento do condutor (vide item 0)

11 3 3 Manilha Sapatilha 1297
12 3 3 Alça Preformada Distribuição 3200


Básicas
Público
7.2 N4 - Estrutura Rede Primária Nua para ângulos e encabeçamento duplo
11
5
3
16
12
1-6 8
13
14
15
100 1100 400 700 100
150 1050 1050 150
10
9
500
4
450
17
Condutores AWG/MCM Ângulos

1/0 40º a 60º
366,4 20º a 60º


Básicas
Público
Estrutura Primária N4
4 4 Mão Francesa Plana com furo oblongo - 726mm 2928
12 6 Porca olhal 1338
4 4 Parafuso de Cabeça Quadrada - 16 x 150mm 1315
13 6 Isolador de Ancoragem Polimérico 2904
10 3 Isolador Pino Polimérico - 34,5kV 2903
9 3 Pino Haste de Aço para Isolador - 16X344mm 1328
 Cruzeta polimérica: N4p-3 (72068)
 Cruzeta de fibra de vidro: N4fv-3 (73068)
 Estrutura equipamento (sem isoladores pino) cruzeta de fibra de vidro: N4fv-3(aberta)

(50088)

Amarração e Encabeçamento do condutor (vide item 0)

14 6 Manilha Sapatilha 1297
15 6 Alça Preformada de Distribuição 3200
11 0,35 Fio de alumínio nu para amarração 957
Conexões (GED 3586)

- 3 Conector Tipo Cunha Alumínio 2830


Básicas
Público
7.3 M1 - Estrutura Rede Primária Nua em Tangente ou pequenos ângulos
10 3
7
1-6
100 650 550 1000 100
11
500
4
5
800
12

1/0 0º a 20º
336,4 0º a 10º


Básicas
Público
Estrutura Primária M1
4 1 Mão Francesa Perfilada 993mm 1301
7 1 Parafuso de Cabeça Quadrada - M16 x 150mm 1315
 Cruzeta polimérica: M1p-3 (72622)
 Cruzeta de fibra de vidro: M1fv-3 (73622)

6 1 Parafuso de Cabeça Abaulada M16 x150mm 1312
Amarração do condutor (vide item 0)



Básicas
Público
7.4 M2 - Estrutura Rede Primária Nua para ângulos

1/0 20º a 40º
336,4 10º a 20º


Básicas
Público
10 6 Isolador de Pino Polimérico - 34,5kV 2903
9 6 Pino Haste de Aço para Isolador – 16x344mm 1328
6 2 Parafuso de Cabeça Quadrada M16 x 150mm 1315




Básicas
Público
7.5 M3 - Estrutura Rede Primária Nua para encabeçamento simples
5
3
1-8 6
10
11
12
150 600 450 1050 150
13
500
4
7
800
14


Básicas
Público
9 3 Porca Olhal 1338




Básicas
Público
7.6 M4 - Estrutura Rede Primária Nua para ângulos e encabeçamento duplo
1-8
11
2
5
16
12
1-8 6
13
14
15
100 650 550 1000 100
150 600 450 1050 150
10
500
4
7
800
17

1/0 40º a 60º
336,4 20º a 60º


Básicas
Público
4 2 Mão Francesa Perfilada de 993mm 1301
10 3 Isolador de Pino Polimérico - 34,5kV 2903
9 3 Pino Haste de Isolador - 16 x 294mm 1328
 Estrutura equipamento (sem isoladores pino) cruzeta de fibra de vidro: M4fv-3(aberta)

(63079)

7 2 Parafuso de Cabeça Abaulada - M16 x 45mm 1312

Conexões (GED-3586)
18 3 Conector Tipo Cunha Alumínio 2830


Básicas
Público
7.7 B1 - Estrutura Rede Primária Nua em Tangente ou pequenos ângulos
10
1-6 7
150 750 700 700 100
11
1200
5
1500
12

1/0 0º a 10º
336,4 0º a 5º


Básicas
Público
Estrutura Primária B1
 Cruzeta polimérica: B1p-3 (72088)
 Cruzeta de fibra de vidro: B1fv-3 (72188)




Básicas
Público
7.8 B2 - Estrutura Rede Primária Nua para ângulos

1/0 10º a 20º
336,4 5º a 10º


Básicas
Público
9 6 Pino Haste de Aço para Isolador – 16x344mm 1328

8 2 Parafuso de Cabeça Abaulada - M16 x 150mm

11 0,7 Fio de alumínio nu para amarração, bitola 4AWG 957


Básicas
Público
7.9 B3 - Estrutura Rede Primária Nua para encabeçamento simples
5
3
9
1-8 6
10
11
12
150 700 700 700 150
13
1200
7
1500
14

1/0 10º a 20º
336,4 5º a 10º


Básicas
Público
6 2 Parafuso de Cabeça Quadrada - 16x150mm 1315

7 2 Parafuso de Cabeça Abaulada - M16x45mm 1312
8 2 Parafuso de Cabeça Abaulada - M16x150mm
5 3 Parafuso Espaçador D16x(adequado)mm 1319



Básicas
Público
7.10B4 - Estrutura Rede Primária Nua para ângulos e encabeçamento duplo
11
5
3
12
6
1-8
13
14
15
750 700 700 100
150 700 700 700 150
10
16
1200
7
1500
17

1/0 20º a 60º
336,4 10º a 60º


Básicas
Público
9 3 Pino Haste de Isolador 16x294mm 15kV 1328
13 6 Isolador de Ancoragem Polimérico de 25kV 2904
6 2 Parafuso de Cabeça Quadrada - 16x150mm 1315

7 2 Parafuso de Cabeça Abaulada M16x45mm 1312
8 2 Parafuso de Cabeça Abaulada M16x150mm 1312

Conexões (GED-3586)
18 3 Conector Tipo Cunha Alumínio 2830


Básicas
Público
8 REGISTRO DE REVISÃO
Este documento foi revisado com a colaboração dos seguintes profissionais das distribuidoras
do Grupo CPFL Energia.
Empresa Colaborador
CPFL Paulista Marcelo de Moraes
CPFL Piratininga Celso Rogério Tomachuk dos Santos
RGE Albino Marcelo Redmann
CPFL Santa Cruz Marco Antonio Brito
Alterações efetuadas
Versão Data da versão
Alterações em relação à versão anterior
anterior anterior
- Inclusão dos itens: 4.11 sobre a identificação da rede de
1.0 23/05/2006 distribuição de 34,5kV e 4.12 sobre a sinalização de rede
elétrica particular ou de terceiro.
Geral:
- Substituição da cruzeta de madeira 90x90x2400mm por
cruzeta polimérica 90x90x2400mm.
- Substituição do isolador de pino 34,5kV por isolador pino
polimérico 34,5kV.
1.1 25/08/2015 - Inclusão de UnC de amarração dos condutores nas
estruturas que utilizam isoladores pinos poliméricos.
Item 4 – Inclusão de normas complementares sobre meio
ambiente.
Item 6 - Estrutura eliminada por estar fora de padrão.
Item 7 - Estrutura eliminada por estar fora de padrão.
- Revisão do formato do documento
1.2 02/12/2016
- Inclusão de estruturas com cruzetas de fibra de vidro oca.


Ged 10568

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Ged 10568

Enviado por

Direitos autorais:

Formatos disponíveis

Tipo de Documento: Padrão Técnico

Área de Aplicação: Distribuição

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

IMPRESSÃO NÃO CONTROLADA

IMPRESSÃO NÃO CONTROLADA

IMPRESSÃO NÃO CONTROLADA

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

IMPRESSÃO NÃO CONTROLADA

5 FIXAÇÃO DAS ESTRUTURAS PRIMÁRIAS TRIFÁSICAS OU BIFÁSICAS

5.1 Poste de Concreto Circular (11 a 15 metros)

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

IMPRESSÃO NÃO CONTROLADA

6 AMARRAÇÃO E ENCABEÇAMENTO DAS ESTRUTURAS PRIMÁRIAS NOS

Amarração Amarração dupla Amarração /

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

IMPRESSÃO NÃO CONTROLADA

7.1 N3 - Estrutura Rede Primária Nua para encabeçamento simples

150 1050 1050 150

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

IMPRESSÃO NÃO CONTROLADA

Fixação da estrutura no poste (vide item 5)

Encabeçamento do condutor (vide item 0)

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

IMPRESSÃO NÃO CONTROLADA

7.2 N4 - Estrutura Rede Primária Nua para ângulos e encabeçamento duplo

100 1100 400 700 100

150 1050 1050 150

Condutores AWG/MCM Ângulos

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

IMPRESSÃO NÃO CONTROLADA

 Cruzeta de fibra de vidro: N4fv-3 (73068)

 Estrutura equipamento (sem isoladores pino) cruzeta de fibra de vidro: N4fv-3(aberta)

Fixação da estrutura no poste (vide item 5)

Amarração e Encabeçamento do condutor (vide item 0)

Conexões (GED 3586)

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

IMPRESSÃO NÃO CONTROLADA

7.3 M1 - Estrutura Rede Primária Nua em Tangente ou pequenos ângulos

100 650 550 1000 100

Condutores AWG/MCM Ângulos

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

IMPRESSÃO NÃO CONTROLADA

 Cruzeta de fibra de vidro: M1fv-3 (73622)

Fixação da estrutura no poste (vide item 5)

Amarração do condutor (vide item 0)

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

IMPRESSÃO NÃO CONTROLADA

7.4 M2 - Estrutura Rede Primária Nua para ângulos

Condutores AWG/MCM Ângulos

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

IMPRESSÃO NÃO CONTROLADA

 Cruzeta de fibra de vidro: M2fv-3 (73625)

Fixação da estrutura no poste (vide item 5)

Amarração do condutor (vide item 0)

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

IMPRESSÃO NÃO CONTROLADA

7.5 M3 - Estrutura Rede Primária Nua para encabeçamento simples

150 600 450 1050 150

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

IMPRESSÃO NÃO CONTROLADA

 Cruzeta de fibra de vidro: M3fv-3 (73076)

Fixação da estrutura no poste (vide item 5)

Encabeçamento do condutor (vide item 0)
