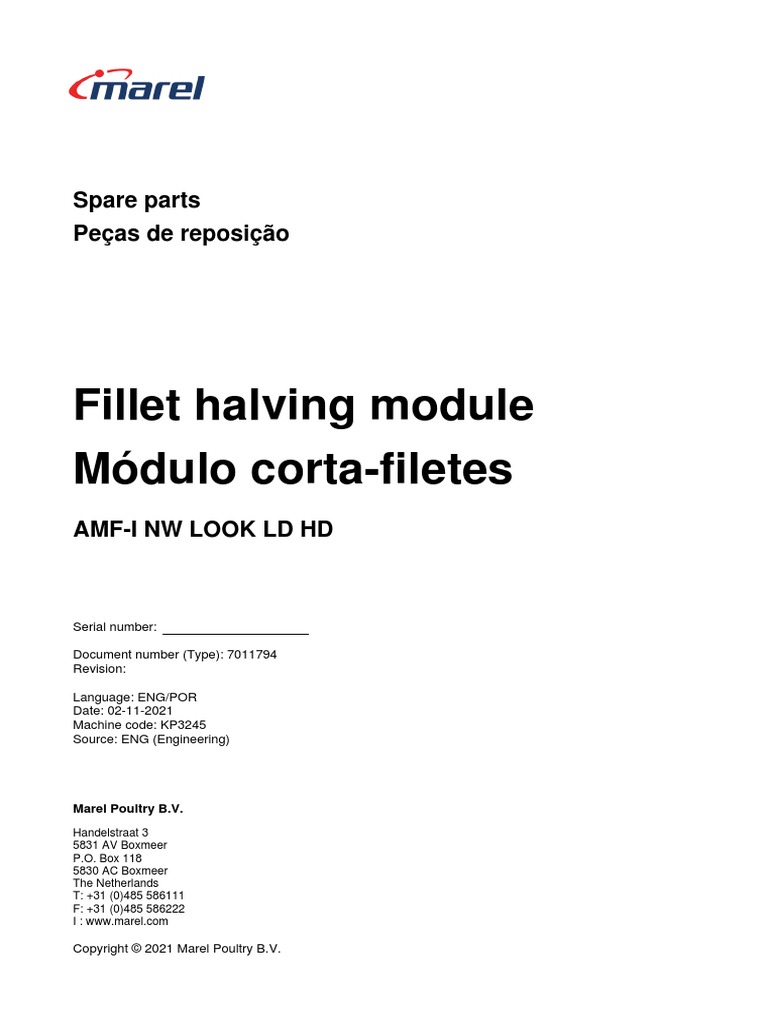

Spare parts

Peças de reposição

Fillet halving module

Módulo corta-filetes
AMF-I NW LOOK LD HD

Serial number:

Document number (Type): 7011794

Revision:

Language: ENG/POR
Date: 02-11-2021
Machine code: KP3245
Source: ENG (Engineering)

Marel Poultry B.V.

Handelstraat 3
5831 AV Boxmeer
P.O. Box 118
5830 AC Boxmeer
The Netherlands
T: +31 (0)485 586111
F: +31 (0)485 586222
I : www.marel.com

Copyright © 2021 Marel Poultry B.V.

Drawing number 5395601
02-11-2021 Page II
Table of contents / Indice
Fillet halving module
Módulo corta-filetes
Pos Part number Qty Lngth/Unit ABC Description Descrição Page
1 L 4689322 1 section seção 2
2 L 4689376 1 guide guia 6
4 L 4416222 1 control mechanism mecanismo de controle 12
5 L 670874 1 roller rolamento 16
6 L 4424300 1 transit travessia 18
10 L 4981719 1 rotating blade drive lâmina 22
110 L 4983106 1 tool ferramenta 34
spareparts and spareparts & accessoiries
111 L 4983109 1 36
accessoiries
112 L 7624647 1 electrical accessories acessórios elétricos 38

Drawing number 5395601 List number: 7011794

02-11-2021 Page III
Drawing number 4689327
02-11-2021 Page 1
section
seção

Pos Part number Qty Length/Unit ABC Description Descrição

1 4392161 2 pin pino
2 670083 2 plate placa
3 4390960 2 bushing anilha
4 582495 2 block bloco
5 4647567 2 support suporte
6 534540 2 compression spring mola de pressão
7 4392548 1 hood cobertura
9 3988344 1 ring anel
10 4390848 2 hinge charneira
11 4392202 1 shaft eixo
12 4392212 1 shaft eixo
13 4816557 1 hood cobertura
14 4392343 1 bushing anilha
15 661908 2 special plug tampo especial
16 4689323 1 plate placa
17 661482 4 shaft eixo
18 661259 4 plate placa
19 4413872 1 trough funil
20 666398 2 arm braço
pan head screw parafuso de cabeça
23 400002175 4
pancilíndrica
31 000138135 8 tap bolt parafuso de cabeça
32 000138183 2 tap bolt parafuso de cabeça
33 000163350 2 lock nut porca de segurança
35 000350208 8 flat washer arruela
36 000950364 2 shaft collar anel de ajuste
37 000350207 10 flat washer arruela
39 000138285 1 tap bolt parafuso de cabeça
40 000138239 4 tap bolt parafuso de cabeça
41 000138241 4 tap bolt parafuso de cabeça
42 000138245 4 tap bolt parafuso de cabeça
43 000138262 4 tap bolt parafuso de cabeça
44 000351443 8 flat washer arruela
45 000350209 12 flat washer arruela
47 000138189 2 tap bolt parafuso de cabeça
48 000138237 2 tap bolt parafuso de cabeça
49 671841 1 B electrical block diagram organograma elétrico
50 500514228 1 gland caixa de empacotamento
51 000251699 4 socket cap screw parafuso de cabeça hexagonal
53 000350206 4 flat washer arruela
55 002173247 4 O-ring anel em O
57 000163348 4 lock nut porca de segurança
59 3898501 2 handle pegador
60 9535933 4 tap bolt parafuso de cabeça
61 001070002 1 E warning plate placa de aviso
64 500074403 1 1.5 MT control cable cabo de corrente de comando
65 000351440 8 flat washer arruela
66 000138243 2 tap bolt parafuso de cabeça
68 4399276 2 cover tampa

Drawing number 4689327 List number: 4689322 A

02-11-2021 Page 2
Pa
ge
lef
tb
lan
ki
nte
nti
on
all
y
section
seção

Pos Part number Qty Length/Unit ABC Description Descrição

69 000300792 2 cup point set screw parafuso de ajuste
70 000138193 1 tap bolt parafuso de cabeça
72 000138133 4 tap bolt parafuso de cabeça
75 090600066 2 nut porca
76 000351444 1 flat washer arruela

Drawing number 4689327 List number: 4689322 A

02-11-2021 Page 4
Drawing number 4689376
02-11-2021 Page 5
guide
guia

Pos Part number Qty Length/Unit ABC Description Descrição

1 4525421 1 mounting fixação
2 4691900 1 bracket suporte
3 4053765 1 bushing anilha
4 4591936 1 bushing anilha
5 4429955 2 shaft eixo
6 4430245 1 fork clevis forquilha
7 4443350 4 strip faixa
8 4443356 3 rod haste
9 4443358 2 rod haste
10 4609351 1 link elo
11 4609352 1 bracket suporte
12 4668546 1 E guide guia
13 4668548 1 slide plate placa de deslize
14 L 4694219 1 E product guide guia-produtos
30 002329951 2 bulkhead straight connector acoplamento reto de passagem
31 002329991 2 BD male elbow connector acoplamento de joelho roscado
33 4172551 4 E bearing flange sleeve anilha de rolamento flangeada
34 090100638 1 D ball joint rod end cabeça da haste com esfera
35 090101086 1 E swivel bearing rolamento articulado
36 090101456 4 D bearing flange sleeve anilha de rolamento flangeada
37 400003380 2 plug in elbow connector joelho macho ajustável
38 400012264 1 BD air cylinder cilindro pneumático
flow control connector acoplamento regulador de
39 002330998 2 BE
velocidade
45 000138134 2 tap bolt parafuso de cabeça
46 000138135 13 tap bolt parafuso de cabeça
47 000138139 1 tap bolt parafuso de cabeça
48 000138141 1 tap bolt parafuso de cabeça
49 000138145 1 tap bolt parafuso de cabeça
50 000138187 3 tap bolt parafuso de cabeça
51 000138191 5 tap bolt parafuso de cabeça
55 000131223 2 carriage bolt parafuso de carroçaria
56 000131226 1 carriage bolt parafuso de carroçaria
socket cap flat head screw parafuso de cabeça embutida
57 000254361 1
hexagonal
65 000185069 1 D nut porca
66 000185070 6 nut porca
68 000207500 2 D acorn lock nut porca da tampa de segurança
69 000207501 3 acorn lock nut porca da tampa de segurança
75 000350207 3 flat washer arruela
76 000350208 7 flat washer arruela
77 000351441 12 flat washer arruela
78 000351442 5 flat washer arruela

Drawing number 4689376 List number: 4689376 B

02-11-2021 Page 6
Drawing number 4694219
02-11-2021 Page 7
guide / product guide
guia / guia-produtos

Pos Part number Qty Length/Unit ABC Description Descrição

1 4689683 1 stripper blade stripperblade
2 4689732 1 stripper blade stripperblade
3 4668549 1 stripper blade stripperblade

Drawing number 4694219 List number: 4694219

02-11-2021 Page 8
Drawing number 4416223
02-11-2021 Page 9
Drawing number 4416223
02-11-2021 Page 10
Pa
ge
lef
tb
lan
ki
nte
nti
on
all
y
control mechanism
mecanismo de controle

Pos Part number Qty Length/Unit ABC Description Descrição

1 4395450 2 special bushing anilha de rolamento especial
2 591624 1 cam piece came
3 520060 1 extension spring mola de tração
4 670074 1 arm braço
5 4056702 1 arm braço
6 662524 1 roller rolamento
7 3918763 1 plate placa
8 670697 1 shaft eixo
9 4400244 1 plate placa
10 4408148 1 shaft eixo
11 3889535 1 plate placa
12 3889537 1 plate placa
13 3886217 1 ring anel
14 3889622 1 ring anel
15 4398297 1 plate placa
16 4056694 1 shaft eixo
17 670096 2 shaft eixo
18 3876638 2 E guide block bloco guia
19 3876643 2 guard protecção
20 4408334 1 seal cap tampa de rosca
21 4063513 1 threaded piece peça roscada
22 4432839 1 terminal box caixa de terminais
29 000350207 8 flat washer arruela
30 000138134 2 tap bolt parafuso de cabeça
31 400002307 1 E pressure regulator regulador de pressão
32 671841 1 B electrical block diagram organograma elétrico
33 095500163 3 B sensor cable cabo de sensor
34 095915135 3 B proximity sensor interruptor de proximidade
36 000138139 2 tap bolt parafuso de cabeça
37 000350205 6 flat washer arruela
38 500514274 2 gland caixa de empacotamento
39 002515642 2 conduit nut porca de conexão
41 000138104 8 tap bolt parafuso de cabeça
42 000351440 8 flat washer arruela
43 000350208 1 flat washer arruela
46 000185067 3 nut porca
47 000693014 1 ball knob botão de bola
48 000300792 1 cup point set screw parafuso de ajuste
52 000138184 1 tap bolt parafuso de cabeça
53 000934112 1 flat washer arruela
55 000185068 1 nut porca
56 000251699 4 socket cap screw parafuso de cabeça hexagonal
57 500514228 5 gland caixa de empacotamento
58 000163348 4 lock nut porca de segurança
59 000350206 12 flat washer arruela
60 000138191 1 tap bolt parafuso de cabeça
61 000185070 1 nut porca
62 000138185 2 tap bolt parafuso de cabeça
63 000138107 1 tap bolt parafuso de cabeça

Drawing number 4416223 List number: 4416222 I

02-11-2021 Page 12
Pa
ge
lef
tb
lan
ki
nte
nti
on
all
y
control mechanism
mecanismo de controle

Pos Part number Qty Length/Unit ABC Description Descrição

68 000350209 6 flat washer arruela
72 400001624 1 5000 MM E pneumatic hose mangueira pneumática
73 000138237 2 tap bolt parafuso de cabeça
74 000185071 2 nut porca
78 002515168 1 conduit nut porca de conexão
79 000316514 2 selftap button screw parafuso de cabeça fresada
81 000300744 1 cup point set screw parafuso de ajuste
84 000163349 4 lock nut porca de segurança
85 000251707 4 socket cap screw parafuso de cabeça hexagonal
86 090255514 1 B valve válvula de retenção
87 586415 1 shaft collar anel de ajuste
88 002330874 2 male elbow connector acoplamento de joelho roscado
89 002330876 3 male elbow connector acoplamento de joelho roscado
90 000138079 3 tap bolt parafuso de cabeça
91 004171075 1 6000 MM E pneumatic hose mangueira pneumática
92 000300764 1 cup point set screw parafuso de ajuste
93 500074408 1 3 MT control cable cabo de corrente de comando
94 000138102 3 tap bolt parafuso de cabeça
95 002330763 1 union tee connector acoplamento em T
96 000138235 1 tap bolt parafuso de cabeça
100 500074403 1 1 MT control cable cabo de corrente de comando
101 002330697 1 reducing straight connector acoplamento de redução reto
102 9540469 1 1.2 MT pneumatic hose mangueira pneumática
pressure measurement manômetro
103 002670980 1 E
instrument
104 002330783 2 bulkhead straight connector acoplamento reto de passagem
106 002329951 1 bulkhead straight connector acoplamento reto de passagem

Drawing number 4416223 List number: 4416222 I

02-11-2021 Page 14
Drawing number 670859
02-11-2021 Page 15
roller
rolamento

Pos Part number Qty Length/Unit ABC Description Descrição

1 670104 1 block bloco
2 670113 1 block bloco
3 670118 1 special plug tampo especial
4 670105 1 special rod barra especial
5 670112 1 strip faixa
6 670873 1 counter bore ring anel com buraco rebaixado
10 000138262 2 tap bolt parafuso de cabeça
11 000350209 3 flat washer arruela
12 000251732 1 socket cap screw parafuso de cabeça hexagonal
13 000138237 2 tap bolt parafuso de cabeça
14 000138187 2 tap bolt parafuso de cabeça
15 000350208 2 flat washer arruela
socket cap flat head screw parafuso de cabeça embutida
16 000254357 1 D
hexagonal
ball groove bearing rolamento de esferas
17 090100078 1 D
acanalado
18 000138195 2 tap bolt parafuso de cabeça
19 000351442 2 flat washer arruela

Drawing number 670859 List number: 670874 A

02-11-2021 Page 16
Drawing number 4424301
02-11-2021 Page 17
transit
travessia

Pos Part number Qty Length/Unit ABC Description Descrição

1 4423934 1 plate placa
7 500514224 3 gland caixa de empacotamento
8 500514228 3 gland caixa de empacotamento
12 9560812 1 gland insert interior de prensa estopas
13 9560764 1 gland house caixa de empanque

Drawing number 4424301 List number: 4424300 B

02-11-2021 Page 18
Drawing number 4981721
02-11-2021 Page 19
Drawing number 4981721
02-11-2021 Page 20
Pa
ge
lef
tb
lan
ki
nte
nti
on
all
y
rotating blade drive
lâmina

Pos Part number Qty Length/Unit ABC Description Descrição

1 3954582 1 arm braço
2 L 4981720 1 rotating blade drive lâmina
12 4937752 1 B electrical placeholder placeholder eléctrico
13 669945 1 plate placa
15 670097 2 shaft eixo
16 670102 1 shaft eixo
17 670977 1 strip faixa
18 543486 2 E compression spring mola de pressão
19 670371 1 shaft eixo
20 670353 1 E compression spring mola de pressão
21 670056 1 lever alavanca
22 662505 1 shaft eixo
23 671333 8 plate placa
24 3955409 1 support suporte
25 669357 1 block bloco
28 668800 1 plug tampo
29 669352 1 shaft eixo
30 670049 1 plate placa
31 670052 1 special bolt parafuso especial
32 670036 1 block bloco
33 662710 1 bushing anilha
48 000138297 2 C tap bolt parafuso de cabeça
49 000138191 2 tap bolt parafuso de cabeça
54 000131223 2 carriage bolt parafuso de carroçaria
56 000350209 6 flat washer arruela
57 000185071 4 nut porca
58 000138187 4 tap bolt parafuso de cabeça
59 000350208 10 flat washer arruela
60 000138235 1 tap bolt parafuso de cabeça
61 000300769 1 cup point set screw parafuso de ajuste
62 003425959 1 D cam roller cilindro de curva
64 000300763 1 D cup point set screw parafuso de ajuste
67 002329951 2 bulkhead straight connector acoplamento reto de passagem
68 090101183 1 BC crowned ball bearing rolamento de esferas de curva
69 400006206 1 BE air cylinder cilindro pneumático
70 090100640 1 D ball joint rod end cabeça da haste com esfera
71 090100649 2 D ball joint rod end cabeça da haste com esfera
72 000934108 1 flat washer arruela
73 000138287 2 tap bolt parafuso de cabeça
74 3996547 2 D bearing flange sleeve anilha de rolamento flangeada
flow control connector acoplamento regulador de
75 002330737 2 BE
velocidade
76 000185074 7 nut porca
77 000350212 8 flat washer arruela
78 000251731 1 socket cap screw parafuso de cabeça hexagonal
79 000950375 2 shaft collar anel de ajuste
80 000138289 1 tap bolt parafuso de cabeça
81 000300743 1 cup point set screw parafuso de ajuste
82 000251706 4 socket cap screw parafuso de cabeça hexagonal

Drawing number 4981721 List number: 4981719

02-11-2021 Page 22
Pa
ge
lef
tb
lan
ki
nte
nti
on
all
y
rotating blade drive
lâmina

Pos Part number Qty Length/Unit ABC Description Descrição

84 000350207 8 flat washer arruela
86 3980955 4 D bearing flange sleeve anilha de rolamento flangeada
87 000934105 1 flat washer arruela
88 000350210 5 flat washer arruela
89 000163350 2 lock nut porca de segurança
90 000138241 1 tap bolt parafuso de cabeça
91 000163352 2 lock nut porca de segurança
92 090600128 2 nut porca
95 9562775 1 1.4 MT power cable cabo de corrente
96 000138185 2 tap bolt parafuso de cabeça
97 000185072 1 nut porca
99 500514231 1 gland caixa de empacotamento

Drawing number 4981721 List number: 4981719

02-11-2021 Page 24
Drawing number 4981722
02-11-2021 Page 25
rotating blade drive / rotating blade drive
lâmina / lâmina

Pos Part number Qty Length/Unit ABC Description Descrição

1 L 4941614 1 bearing race anel de rolamento
2 L 4383502 1 B cutting unit unidade de corte
3 4486085 2 A round blade lâmina redonda

Drawing number 4981722 List number: 4981720

02-11-2021 Page 26
Drawing number 4941617
02-11-2021 Page 27
rotating blade drive / rotating blade drive / bearing race
lâmina / lâmina / anel de rolamento

Pos Part number Qty Length/Unit ABC Description Descrição

1 4300165 1 main shaft eixo principal
2 4303146 1 external stepped cover coberta do suporte
3 4303209 1 bearing race anel de rolamento
4 4303155 1 bushing anilha
5 4486123 1 protect hood cobertura protetora
6 4953224 1 strip faixa
socket cap flat head screw parafuso de cabeça embutida
11 000254360 1 C
hexagonal
12 000300722 1 cup point set screw parafuso de ajuste
13 000371362 2 C internal snap ring anel interior de segurança
14 000502034 1 D round ends key chaveta embutida
15 3316074 1 BC O-ring anel em O
20 526677 1 counter bore ring anel com buraco rebaixado
21 601033 1 E coupling acoplamento
ball groove bearing rolamento de esferas
22 090100008 2 C
acanalado
23 000138235 1 tap bolt parafuso de cabeça
24 000138185 2 tap bolt parafuso de cabeça
30 000350208 2 flat washer arruela

Drawing number 4941617 List number: 4941614 A

02-11-2021 Page 28
Drawing number 4383503
02-11-2021 Page 29
rotating blade drive / rotating blade drive / cutting unit
lâmina / lâmina / unidade de corte

Pos Part number Qty Length/Unit ABC Description Descrição

1 4381092 1 special shaft eixo especial
special threaded rod cavilha roscada nas pontas
2 4381091 1
especial
3 4381090 1 plug tampo
4 4381088 1 plug tampo
5 4381087 1 special nut porca especial
6 4381089 1 special nut porca especial
7 4301728 2 special nut porca especial
8 4387368 2 flange bushing anilha de empuxe
9 4315167 6 ring anel
11 L 4457525 1 B rotate coupling acoplamento rotativo
15 400011158 2 D piston seal pistão de vedação
16 400011156 2 D piston seal pistão de vedação
17 400011157 2 D piston seal pistão de vedação
18 002173309 2 D O-ring anel em O
19 3316074 1 BD O-ring anel em O
20 002173450 2 D O-ring anel em O
21 9538718 1 C round ends key chaveta embutida
22 4394430 2 BD compression spring mola de pressão

Drawing number 4383503 List number: 4383502 D

02-11-2021 Page 30
Drawing number 4457525
02-11-2021 Page 31
rotating blade drive / rotating blade drive / cutting unit / rotate coupling
lâmina / lâmina / unidade de corte / acoplamento rotativo

Pos Part number Qty Length/Unit ABC Description Descrição

1 4451414 1 bin recipiente
2 4452891 1 hub cubo
3 4452892 1 shaft eixo
4 4453528 1 hub cubo
5 4457526 1 hub cubo
6 4467869 1 special bolt parafuso especial
16 000370412 1 D external snap ring anel exterior de segurança
17 002330740 1 BE male straight connector acoplamento reto roscado
18 002330906 1 BE male straight connector acoplamento reto roscado
ball groove bearing rolamento de esferas
19 090101157 2 D
acanalado
20 400012268 1 D dog point set screw parafuso de ajuste com tarraxa
21 400012267 1 D ring seal anel de embaladora
22 9546514 1 D O-ring anel em O
23 000350282 1 D ring anel

Drawing number 4457525 List number: 4457525 A

02-11-2021 Page 32
Pa
ge
lef
tb
lan
ki
nte
nti
on
all
y
tool
ferramenta

Pos Part number Qty Length/Unit ABC Description Descrição

10 4412329 1 assembly parts partes da instalação
11 4316592 1 assembly parts partes da instalação
12 4412409 1 assembly parts partes da instalação
20 4304637 1 assembly parts partes da instalação
21 4309559 1 assembly parts partes da instalação
22 4304635 1 assembly parts partes da instalação
70 4309407 2 plate placa
100 4955182 2 round blade lâmina redonda
101 4400057 1 special ring anel especial

Drawing number List number: 4983106

02-11-2021 Page 34
Pa
ge
lef
tb
lan
ki
nte
nti
on
all
y
spareparts and accessoiries
spareparts & accessoiries

Pos Part number Qty Length/Unit ABC Description Descrição

20 4315167 6 ring anel
30 671333 6 plate placa
40 4486085 2 round blade lâmina redonda

Drawing number List number: 4983109

02-11-2021 Page 36
Pa
ge
lef
tb
lan
ki
nte
nti
on
all
y
electrical accessories
acessórios elétricos

Pos Part number Qty Length/Unit ABC Description Descrição

1 4821172 1 B three phase motor motor trifásico

Drawing number List number: 7624647

02-11-2021 Page 38
