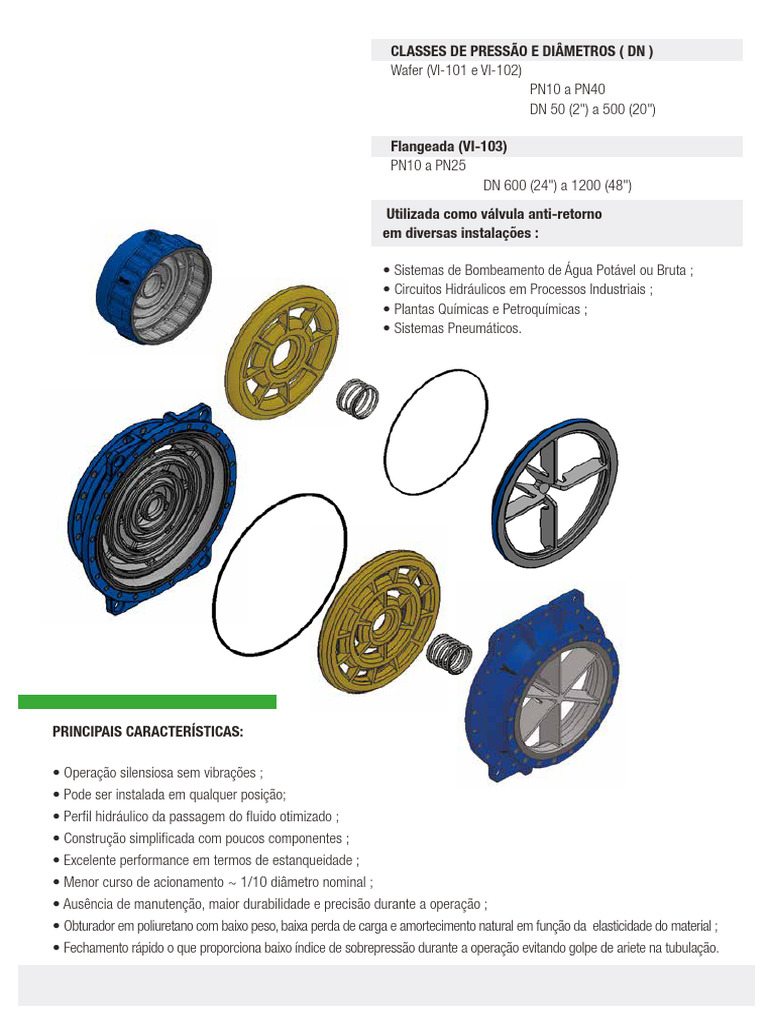

CLASSES DE PRESSÃO E DIÂMETROS ( DN )

Wafer (VI-101 e VI-102)

PN10 a PN40
DN 50 (2") a 500 (20")

Flangeada (VI-103)
PN10 a PN25
DN 600 (24") a 1200 (48")
Utilizada como válvula anti-retorno
em diversas instalações :

• Sistemas de Bombeamento de Água Potável ou Bruta ;

• Circuitos Hidráulicos em Processos Industriais ;
• Plantas Químicas e Petroquímicas ;
• Sistemas Pneumáticos.

PRINCIPAIS CARACTERÍSTICAS:

• Operação silensiosa sem vibrações ;

• Pode ser instalada em qualquer posição;
• Perfil hidráulico da passagem do fluido otimizado ;
• Construção simplificada com poucos componentes ;
• Excelente performance em termos de estanqueidade ;
• Menor curso de acionamento ~ 1/10 diâmetro nominal ;
• Ausência de manutenção, maior durabilidade e precisão durante a operação ;
• Obturador em poliuretano com baixo peso, baixa perda de carga e amortecimento natural em função da elasticidade do material ;
• Fechamento rápido o que proporciona baixo índice de sobrepressão durante a operação evitando golpe de ariete na tubulação.
 SENTIDO DE FLUXO DIMENSÕES
DN DIMENSÕES PESO (Kg)
Pol. mm. F E (Max.) PN10
2 50 50 91 1
RELAÇÃO DE COMPONENTES 101 3 75 80 142 2
4 100 100 174 6
POS DESCRÇÃO MATERIAL 6 150 150 210 16
8 200 127 290 21
1 CORPO MONTANTE ABNT NBR 6916 - FE42012 /
10 250 146 352 34
ASTM A536 Gr 65-45-12
12 300 181 398 49
2 OBTURADOR POLIURETANO 102
14 350 222 460 79
3 MOLA AISI 302
16 400 232 520 99
4 O-RING EPDM / NEOPRENE
18 450 260 554 134
5 CORPO JUSANTE ABNT NBR 6916 - FE42012 /
20 500 292 626 179
ASTM A536 Gr 65-45-12
24 600 435 900 510
6 PARAFUSO CORPO ASTM A307 Gr A
28 700 500 1120 815
7 PORCA CORPO ASTM A563 Gr A
32 800 515 1180 1020
103
36 900 710 1480 1725
OBSERVAÇÕES : 40 1000 730 1500 1940
48 1200 900 1890 3442
A) Face a Face conf. padrão;
B) Extremidades wafer e flangeada para instalação entre flanges ABNT NBR7675 - PN10 / PN16 / PN25 /
PN40ASME B16.1 / B16.5 / B16.47-A, AWWA C-207, ISO 2531 PN10 / PN16 / PN25 / PN40 e DIN.
C) Outros padroes de extremidades, bem como outras classes de pressão, diâmetros e materiais tambem poderão
ser fornecidos sob consulta;
D) Pintura epoxi a pó - processo eletrostático com certificado de potabilidade na cor azul RAL 5005, com espessura
final de película Seca = 110
150 µm ;
E) Quando solicitado as superfícies de vedação poderão ser fornecidas com metalização por deposição de zinco,
com espessura final de µm ou conf. especificação exigida pelo cliente;
F) Informações necessárias para o pedido de compra :
fluido, pressão nominal, diâmetro e temperatura.
 PRINCÍPIOS BÁSICOS DE OPERAÇÃO :
Os sistemas de bombeamento / recalque normalmente apresentam elevação de pressão no momento em que é
necessário parar a bomba. Quanto maior for o tempo de fechamento da Válvula de Retenção maior será o valor da
elevação de pressão no sistema, ou seja, maior será a intensidade do golpe na tubulação. Em sistemas de alta frequência
de operação é muito importante a aplicação de Válvulas de Retenção Fechamento Rápido pois esta linha de válvulas
oferece a capacidade de reduzir ao máximo o golpe de ariete em função do baixo tempo de fechamento (0,01 a 0,05 seg.).
Esta característica certamente contribui para maior vida útil dos demais componentes. Além de evitar golpes, garantir e
protejer a integridade do sistema apresenta também um excelente comportamento hidrodinâmico com baixo índice de
perda de carga.

DIAGRAMA DE PERDA DE CARGA EM FUNÇÃO DA VAZÃO (ÁGUA) VAZÃO ( g/min.)

PERDA DE CARGA ( mca)

VAZÃO ( m³/h )
