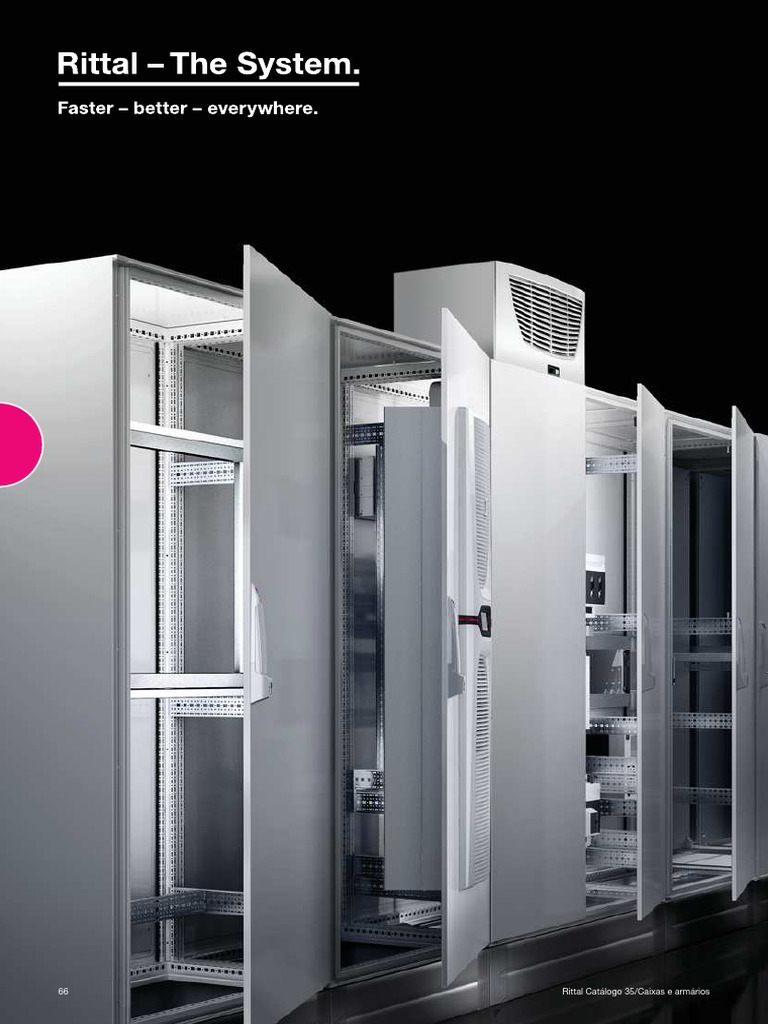

66 Rittal Catálogo 35/Caixas e armários

Sistemas de armários
Sistemas modulares TS 8
1200 mm de altura e 500 mm de profundidade............................................75
1400 mm de altura e 500 mm de profundidade............................................76
1600 mm de altura e 500 mm de profundidade............................................77
1800 mm de altura e 400 mm de profundidade............................................78
1800 mm de altura e 500 mm de profundidade............................................79
1800 mm de altura e 600 mm de profundidade............................................80
2000 mm de altura e 400 mm de profundidade............................................81
2000 mm de altura e 500 mm de profundidade............................................82
2000 mm de altura e 600 mm de profundidade............................................83
2000 mm de altura e 800 mm de profundidade............................................84
2200 mm de altura e 600 mm de profundidade............................................85
Armários para eletrônica ...............................................................................86
IP 66/NEMA 4 ..............................................................................................87
Armários para instalações ISV ......................................................................88
Armários modulares com 2000 mm de altura ...............................................89
Armários modulares com 2200 mm de altura ...............................................90
Armários para seccionadores verticais..........................................................91
Armários para sistema de barramento ..........................................................92
Armários EMC ..............................................................................................93

Sistemas de armários individuais SE 8

Largura entre 600 e 800 mm ........................................................................94
Largura entre 1000 e 1800 mm ....................................................................95
IP 66/NEMA 4 ..............................................................................................96

Rittal Catálogo 35/Caixas e armários 67

Sistemas modulares TS 8 Sistemas
de armários individuais SE 8

68 Rittal Catálogo 35/Caixas e armários

 Placa de montagem
aprimorada
◾ Montagem fácil e simples
◾ Deslocamento fácil da placa de monta-
gem em trilhos deslizantes com guias em
plástico; os trilhos deslizantes também
podem ser utilizados para a montagem
interna
◾ Posicionamento exato da placa de
montagem em intervalos de 25 mm

Novo sistema de base soleira

Flex-Block
◾ Montagem rápida simplesmente
encaixando os elementos da base soleira
◾ Facilidade para transportar o armário
quando estiver vazio e desmontado,
apenas removendo o acabamento da
base soleira
◾ Gerenciamento compacto de cabos na
base soleira, o que resulta em mais
espaço para as instalações no interior do
armário

Ligação equipotencial
abrangente
◾ Todas as peças de acabamento e chapas
de base dos armários de série estão inter-
ligadas com condutividade elétrica por
meio dos elementos de fixação

Rittal Catálogo 35/Caixas e armários 69

Sistemas modulares TS 8

70 Rittal Catálogo 35/Caixas e armários

 Montagem modular versátil
◾ Montagem em ângulo, na frente, atrás,
à esquerda, à direita e em cima – as
possibilidades de montagem modular
não têm limites
◾ Tecnologia de conexão múltipla para
montagem rápida e modularidade estável
a longo prazo
◾ Possibilidade de transporte dos armários
TS 8 montados em módulo

Quadro simétrico
◾ A estrutura simétrica possibilita o acesso
por todos os lados
◾ O mesmo sistema de acessórios para
a montagem interna na largura e na
profundidade
◾ Acesso por todos os lados graças às
laterais montadas com dobradiças

Montagem interna universal

◾ Dois níveis simétricos com esquema
idêntico de perfurações na largura e na
profundidade
◾ Instalação interna em dois níveis
◾ Melhor aproveitamento de até 15% do
espaço pelo uso do nível de montagem
externo
◾ Ampla linha de acessórios perfeitamente
adaptados ao perfil do quadro para a
montagem interna personalizada

Rittal Catálogo 35/Caixas e armários 71

Sistemas de armários
individuais SE 8

72 Rittal Catálogo 35/Caixas e armários

 Estrutura inteligente
◾ Elevado grau de estabilidade graças à
tecnologia integrada de montagem
autossustentável: o teto e as laterais são
feitas de uma única peça com "quadro"
perfilado
◾ Elevado grau de proteção
◾ Versões em chapa de aço e aço
inoxidável para praticamente qualquer
área de aplicação

Instalação interna rápida

◾ Placa de montagem idêntica e compatibili-
dade com o sistema modular TS 8 para
padronização da engenharia
◾ Montagem simples com laterais perfiladas

Infinitas possibilidades de
instalação interna
◾ Ligação equipotencial automática
◾ Roteamento otimizado dos cabos
◾ Ampla linha de acessórios com a
plataforma do sistema TS 8
◾ Diferentes versões de base soleira:
Flex-Block, espaço para gerenciamento
de cabos ou base soleira padrão em
chapa de aço ou aço inoxidável

Rittal Catálogo 35/Caixas e armários 73

Sistemas modulares TS 8

Montagem do sistema Página 613 TS 8 em aço inoxidável Página 222 TS 8 blindado EMC Página 93 TS 8 IP 66/NEMA 4X Página 87

Material e superfície: Escopo de fornecimento:

F
– Estrutura do armário: Chapa de – Estrutura do armário F
T
aço, 1,5 mm, pintura eletrofo- – Porta(s) T
B
B
rética por imersão – Armários com porta única:
– Teto: Chapa de aço, 1,5 mm, porta instalada à direita
pintura eletroforética por imer- podendo ser instalada à
são, acabamento externo com esquerda
pintura eletrostática a pó, pin- – Chapa de teto

G
G
tura texturizada – Painel traseiro
– Porta: Chapa de aço, 2 mm, – Chapas de base

H
H

pintura eletroforética por imer- – Placa de montagem

são, acabamento externo com
pintura eletrostática a pó, pin-
tura texturizada
– Painel traseiro: Chapa de aço,
1,5 mm, pintura eletroforética
por imersão, acabamento
externo com pintura eletrostá-
tica a pó, pintura texturizada
– Chapas de base: Chapa de
aço, 1,5 mm, Galvanizado
– Placa de montagem: Chapa de
aço, 3 mm, Galvanizado
Cor:
– RAL 7035
Grau de proteção IP segundo
a norma IEC 60 529:
– IP 55
Grau de proteção NEMA:
– NEMA 12
– 2 trilhos de montagem
TS 18 x 38 mm
– 4 olhais de suspensão
– Fecho: palheta dupla de 3 mm
Observe o escopo de forneci- – Bureau Veritas
mento específico do produto.
Nota:
– Armário com largura de
400 mm: sem quadro de
reforço da porta, placa de
montagem, trilhos de monta-
gem TS 18 x 38 mm e chapas
de base. Os graus de prote-
ção IP 55 e NEMA 12 não são
cumpridos.
Aprovações:
– UL
– cUL
– CSA
– TÜV
– Norske Veritas
– Russian Maritime Register of
Shipping
– Lloyds Register of Shipping

74 Mais informações técnicas estão disponíveis na internet. Rittal Catálogo 35/Caixas e armários
 Sistemas modulares TS 8
Altura 1200 mm, Profundidade 500 mm
Largura (B) mm Emb. 600 800 1200 Página
Altura (H) mm 1200 1200 1200
Profundidade (T) mm 500 500 500
Largura da placa de montagem (F) mm 499 699 1099
Altura da placa de montagem (G) mm 1096 1096 1096
Cód. Ref. 1 unid. 8615.500 8815.500 8215.500
Peso kg 74,5 92,1 140,0
Escopo de fornecimento específico do produto
Porta(s) 1 1 2
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8115.235 8115.235 8115.235 643
Divisória – – –
Divisória para placas modulares – – –
Porta transparente – – –
Cantoneiras da base soleira Flex-Block, 100 mm 4 unid. 8100.000 8100.000 8100.000 617
Acabamentos para base soleira Flex-Block, 100 mm, lisos Vide página Vide página Vide página 617
Cantoneiras da base soleira Flex-Block, 200 mm 4 unid. 8200.000 8200.000 8200.000 617
Acabamentos para base soleira Flex-Block, 200 mm, lisos Vide página Vide página Vide página 617
Elementos da base soleira dianteiros e traseiros, 100 mm 2 unid. 8601.600 8601.800 8601.200 619
Acabamentos laterais de base soleira, 100 mm 2 unid. 8601.050 8601.050 8601.050 620
Elementos da base soleira dianteiros e traseiros, 200 mm 2 unid. 8602.600 8602.800 8602.200 619
Acabamentos laterais de base soleira, 200 mm 2 unid. 8602.050 8602.050 8602.050 620
Pés de nivelamento 4 unid. 4612.000 4612.000 4612.000 628
Guias para fixação de cabos 2 unid. 4191.000 4192.000 4196.000 783
Trilhos com perfil em C 30/15 Vide página Vide página Vide página 723
8802.065 8802.085 8802.125 770
Perfil traseiro para entrada de cabos
Emb. 2 unid. 2 unid. 4 unid.
8800.060 8800.080 8800.120 768
Chapas para entrada de cabos
Emb. 2 unid. 2 unid. 4 unid.
Porca de encaixe TS Vide página Vide página Vide página 729
Trilhos de montagem Vide página Vide página Vide página 685
Sistema de chassi TS 17 x 73 mm Vide página Vide página Vide página 717
Sistema de chassi TS 23 x 73 mm Vide página Vide página Vide página 718
Porta-documentos em chapa de aço Vide página Vide página Vide página 688
Dobradiças de 180° Vide página Vide página Vide página 684
Retentor de porta para saídas de emergência 1 unid. 4583.500 4583.500 4583.500 688
Roda de elevação 10 unid. 4538.000 4538.000 4538.000 689
Canaleta de cabos Para perfil vertical TS Vide página Vide página Vide página 781
Canaleta de cabos Para placa de montagem Vide página Vide página Vide página 782
Fitas de aterramento Vide página Vide página Vide página 762
Placa de montagem – – –
Sistema de iluminação LED Vide página Vide página Vide página 750
Fecho Comfort Vide página Vide página Vide página 674

Rittal Catálogo 35/Caixas e armários Mais informações técnicas estão disponíveis na internet. 75
Sistemas modulares TS 8
Altura 1400 mm, Profundidade 500 mm
Largura (B) mm Emb. 600 800 1200 Página
Altura (H) mm 1400 1400 1400
Profundidade (T) mm 500 500 500
Largura da placa de montagem (F) mm 499 699 1099
Altura da placa de montagem (G) mm 1296 1296 1296
Cód. Ref. 1 unid. 8645.500 8845.500 8245.500
Peso kg 86,0 107,5 163,5
Escopo de fornecimento específico do produto
Porta(s) 1 1 2
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8145.235 8145.235 8145.235 643
Divisória – – –
Divisória para placas modulares – – –
Porta transparente – – –
Cantoneiras da base soleira Flex-Block, 100 mm 4 unid. 8100.000 8100.000 8100.000 617
Acabamentos para base soleira Flex-Block, 100 mm, lisos Vide página Vide página Vide página 617
Cantoneiras da base soleira Flex-Block, 200 mm 4 unid. 8200.000 8200.000 8200.000 617
Acabamentos para base soleira Flex-Block, 200 mm, lisos Vide página Vide página Vide página 617
Elementos da base soleira dianteiros e traseiros, 100 mm 2 unid. 8601.600 8601.800 8601.200 619
Acabamentos laterais de base soleira, 100 mm 2 unid. 8601.050 8601.050 8601.050 620
Elementos da base soleira dianteiros e traseiros, 200 mm 2 unid. 8602.600 8602.800 8602.200 619
Acabamentos laterais de base soleira, 200 mm 2 unid. 8602.050 8602.050 8602.050 620
Pés de nivelamento 4 unid. 4612.000 4612.000 4612.000 628
Guias para fixação de cabos 2 unid. 4191.000 4192.000 4196.000 783
Trilhos com perfil em C 30/15 Vide página Vide página Vide página 723
8802.065 8802.085 8802.125 770
Perfil traseiro para entrada de cabos
Emb. 2 unid. 2 unid. 4 unid.
8800.060 8800.080 8800.120 768
Chapas para entrada de cabos
Emb. 2 unid. 2 unid. 4 unid.
Porca de encaixe TS Vide página Vide página Vide página 729
Trilhos de montagem Vide página Vide página Vide página 685
Sistema de chassi TS 17 x 73 mm Vide página Vide página Vide página 717
Sistema de chassi TS 23 x 73 mm Vide página Vide página Vide página 718
Porta-documentos em chapa de aço Vide página Vide página Vide página 688
Dobradiças de 180° Vide página Vide página Vide página 684
Retentor de porta para saídas de emergência 1 unid. 4583.500 4583.500 4583.500 688
Roda de elevação 10 unid. 4538.000 4538.000 4538.000 689
Canaleta de cabos Para perfil vertical TS Vide página Vide página Vide página 781
Canaleta de cabos Para placa de montagem Vide página Vide página Vide página 782
Fitas de aterramento Vide página Vide página Vide página 762
Placa de montagem – – –
Sistema de iluminação LED Vide página Vide página Vide página 750
Fecho Comfort Vide página Vide página Vide página 674

76 Mais informações técnicas estão disponíveis na internet. Rittal Catálogo 35/Caixas e armários
 Sistemas modulares TS 8
Altura 1600 mm, Profundidade 500 mm
Largura (B) mm Emb. 600 800 1200 Página
Altura (H) mm 1600 1600 1600
Profundidade (T) mm 500 500 500
Largura da placa de montagem (F) mm 499 699 1099
Altura da placa de montagem (G) mm 1496 1496 1496
Cód. Ref. 1 unid. 8665.500 8865.500 8265.500
Peso kg 100,0 103,0 159,3
Escopo de fornecimento específico do produto
Porta(s) 1 1 2
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8165.235 8165.235 8165.235 643
Divisória – – –
Divisória para placas modulares – – –
Porta transparente – – –
Cantoneiras da base soleira Flex-Block, 100 mm 4 unid. 8100.000 8100.000 8100.000 617
Acabamentos para base soleira Flex-Block, 100 mm, lisos Vide página Vide página Vide página 617
Cantoneiras da base soleira Flex-Block, 200 mm 4 unid. 8200.000 8200.000 8200.000 617
Acabamentos para base soleira Flex-Block, 200 mm, lisos Vide página Vide página Vide página 617
Elementos da base soleira dianteiros e traseiros, 100 mm 2 unid. 8601.600 8601.800 8601.200 619
Acabamentos laterais de base soleira, 100 mm 2 unid. 8601.050 8601.050 8601.050 620
Elementos da base soleira dianteiros e traseiros, 200 mm 2 unid. 8602.600 8602.800 8602.200 619
Acabamentos laterais de base soleira, 200 mm 2 unid. 8602.050 8602.050 8602.050 620
Pés de nivelamento 4 unid. 4612.000 4612.000 4612.000 628
Guias para fixação de cabos 2 unid. 4191.000 4192.000 4196.000 783
Trilhos com perfil em C 30/15 Vide página Vide página Vide página 723
8802.065 8802.085 8802.125 770
Perfil traseiro para entrada de cabos
Emb. 2 unid. 2 unid. 4 unid.
8800.060 8800.080 8800.120 768
Chapas para entrada de cabos
Emb. 2 unid. 2 unid. 4 unid.
Porca de encaixe TS Vide página Vide página Vide página 729
Trilhos de montagem Vide página Vide página Vide página 685
Sistema de chassi TS 17 x 73 mm Vide página Vide página Vide página 717
Sistema de chassi TS 23 x 73 mm Vide página Vide página Vide página 718
Porta-documentos em chapa de aço Vide página Vide página Vide página 688
Dobradiças de 180° Vide página Vide página Vide página 684
Retentor de porta para saídas de emergência 1 unid. 4583.500 4583.500 4583.500 688
Roda de elevação 10 unid. 4538.000 4538.000 4538.000 689
Canaleta de cabos Para perfil vertical TS Vide página Vide página Vide página 781
Canaleta de cabos Para placa de montagem Vide página Vide página Vide página 782
Fitas de aterramento Vide página Vide página Vide página 762
Placa de montagem – – –
Sistema de iluminação LED Vide página Vide página Vide página 750
Fecho Comfort Vide página Vide página Vide página 674
Acessórios

Sistema de chassi TS
Vide página 717

Rittal Catálogo 35/Caixas e armários Mais informações técnicas estão disponíveis na internet. 77
Sistemas modulares TS 8
Altura 1800 mm, Profundidade 400 mm
Largura (B) mm Emb. 600 800 1000 1000 1200 Página
Altura (H) mm 1800 1800 1800 1800 1800
Profundidade (T) mm 400 400 400 400 400
Largura da placa de montagem (F) mm 499 699 899 899 1099
Altura da placa de montagem (G) mm 1696 1696 1696 1696 1696
Cód. Ref. 1 unid. 8684.500 8884.500 8080.500 8084.500 8284.500
Peso kg 91,3 113,5 140,0 136,4 170,6
Escopo de fornecimento específico do produto
Porta(s) 1 1 2 1 2
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8184.235 8184.235 8184.235 8184.235 8184.235 643
Divisória 1 unid. 8609.840 8609.840 8609.840 8609.840 8609.840 647
Divisória para placas modulares – – – – –
Porta transparente 1 unid. 8610.685 8610.885 – – – 659
Cantoneiras da base soleira Flex-Block, 100 mm 4 unid. 8100.000 8100.000 8100.000 8100.000 8100.000 617
Acabamentos para base soleira Flex-Block, 100 mm, lisos Vide página Vide página Vide página Vide página Vide página 617
Cantoneiras da base soleira Flex-Block, 200 mm 4 unid. 8200.000 8200.000 8200.000 8200.000 8200.000 617
Acabamentos para base soleira Flex-Block, 200 mm, lisos Vide página Vide página Vide página Vide página Vide página 617
Elementos da base soleira dianteiros e traseiros, 100 mm 2 unid. 8601.600 8601.800 8601.000 8601.000 8601.200 619
Acabamentos laterais de base soleira, 100 mm 2 unid. 8601.040 8601.040 8601.040 8601.040 8601.040 620
Elementos da base soleira dianteiros e traseiros, 200 mm 2 unid. 8602.600 8602.800 8602.000 8602.000 8602.200 619
Acabamentos laterais de base soleira, 200 mm 2 unid. 8602.040 8602.040 8602.040 8602.040 8602.040 620
Pés de nivelamento 4 unid. 4612.000 4612.000 4612.000 4612.000 4612.000 628
Guias para fixação de cabos 2 unid. 4191.000 4192.000 4336.000 4336.000 4196.000 783
Trilhos com perfil em C 30/15 6 unid. 4944.000 4945.000 4946.000 4946.000 4947.000 723
8802.065 8802.085 8802.105 8802.105 8802.125 770
Perfil traseiro para entrada de cabos
Emb. 2 unid. 2 unid. 4 unid. 4 unid. 4 unid.
8800.060 8800.080 8800.100 8800.100 8800.120 768
Chapas para entrada de cabos
Emb. 2 unid. 2 unid. 4 unid. 4 unid. 4 unid.
Porca de encaixe TS Vide página Vide página Vide página Vide página Vide página 729
Trilhos de montagem 20 unid. 4596.000 Vide página Vide página Vide página Vide página 685
Sistema de chassi TS 17 x 73 mm Vide página Vide página Vide página Vide página Vide página 717
Sistema de chassi TS 23 x 73 mm 4 unid. 8612.560 8612.580 8612.500 8612.500 8612.520 718
Porta-documentos em chapa de aço 1 unid. Vide página Vide página Vide página 4124.000 Vide página 688
Dobradiças de 180° Vide página Vide página Vide página Vide página Vide página 684
Retentor de porta para saídas de emergência 1 unid. 4583.500 4583.500 4583.500 4583.500 4583.500 688
Roda de elevação 10 unid. 4538.000 4538.000 4538.000 4538.000 4538.000 689
Canaleta de cabos Para perfil vertical TS Vide página Vide página Vide página Vide página Vide página 781
Canaleta de cabos Para placa de montagem Vide página Vide página Vide página Vide página Vide página 782
Fitas de aterramento Vide página Vide página Vide página Vide página Vide página 762
Placa de montagem – – – – –
Sistema de iluminação LED Vide página Vide página Vide página Vide página Vide página 750
Fecho Comfort Vide página Vide página Vide página Vide página Vide página 674

78 Mais informações técnicas estão disponíveis na internet. Rittal Catálogo 35/Caixas e armários
 Sistemas modulares TS 8
Altura 1800 mm, Profundidade 500 mm
Largura (B) mm Emb. 400 600 800 800 1200 Página
Altura (H) mm 1800 1800 1800 1800 1800
Profundidade (T) mm 500 500 500 500 500
Largura da placa de montagem (F) mm – 499 699 699 1099
Altura da placa de montagem (G) mm – 1696 1696 1696 1696
Cód. Ref. 1 unid. 8485.510 8685.500 8880.500 8885.500 8285.500
Peso kg 49,2 93,8 122,5 115,8 173,3
Escopo de fornecimento específico do produto
Porta(s) 1 1 2 1 2
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8185.235 8185.235 8185.235 8185.235 8185.235 643
Divisória 1 unid. 8609.850 8609.850 8609.850 8609.850 8609.850 647
Divisória para placas modulares 1 unid. 8609.100 8609.100 8609.100 8609.100 8609.100 648
Porta transparente 1 unid. – 8610.685 – 8610.885 – 659
Cantoneiras da base soleira Flex-Block, 100 mm 4 unid. 8100.000 8100.000 8100.000 8100.000 8100.000 617
Acabamentos para base soleira Flex-Block, 100 mm, lisos Vide página Vide página Vide página Vide página Vide página 617
Cantoneiras da base soleira Flex-Block, 200 mm 4 unid. 8200.000 8200.000 8200.000 8200.000 8200.000 617
Acabamentos para base soleira Flex-Block, 200 mm, lisos Vide página Vide página Vide página Vide página Vide página 617
Elementos da base soleira dianteiros e traseiros, 100 mm 2 unid. 8601.400 8601.600 8601.800 8601.800 8601.200 619
Acabamentos laterais de base soleira, 100 mm 2 unid. 8601.050 8601.050 8601.050 8601.050 8601.050 620
Elementos da base soleira dianteiros e traseiros, 200 mm 2 unid. 8602.400 8602.600 8602.800 8602.800 8602.200 619
Acabamentos laterais de base soleira, 200 mm 2 unid. 8602.050 8602.050 8602.050 8602.050 8602.050 620
Pés de nivelamento 4 unid. 4612.000 4612.000 4612.000 4612.000 4612.000 628
Guias para fixação de cabos 2 unid. 4193.000 4191.000 4192.000 4192.000 4196.000 783
Trilhos com perfil em C 30/15 6 unid. 4943.000 Vide página Vide página Vide página Vide página 723
– 8802.065 8802.085 8802.085 8802.125 770
Perfil traseiro para entrada de cabos
Emb. – 2 unid. 2 unid. 2 unid. 4 unid.
– 8800.060 8800.080 8800.080 8800.120 768
Chapas para entrada de cabos
Emb. – 2 unid. 2 unid. 2 unid. 4 unid.
Porca de encaixe TS Vide página Vide página Vide página Vide página Vide página 729
Trilhos de montagem – Vide página Vide página Vide página Vide página 685
Sistema de chassi TS 17 x 73 mm Vide página Vide página Vide página Vide página Vide página 717
Sistema de chassi TS 23 x 73 mm 4 unid. 8612.550 Vide página Vide página Vide página Vide página 718
Porta-documentos em chapa de aço 1 unid. – Vide página 4114.000 Vide página Vide página 688
Dobradiças de 180° Vide página Vide página Vide página Vide página Vide página 684
Retentor de porta para saídas de emergência 1 unid. – 4583.500 4583.500 4583.500 4583.500 688
Roda de elevação 10 unid. 4538.000 4538.000 4538.000 4538.000 4538.000 689
Canaleta de cabos Para perfil vertical TS Vide página Vide página Vide página Vide página Vide página 781
Canaleta de cabos Para placa de montagem Vide página Vide página Vide página Vide página Vide página 782
Fitas de aterramento Vide página Vide página Vide página Vide página Vide página 762
Placa de montagem 1 unid. 8614.180 – – – – 702
Sistema de iluminação LED Vide página Vide página Vide página Vide página Vide página 750
Fecho Comfort Vide página Vide página Vide página Vide página Vide página 674
Acessórios

Tecnologia modular
Vide a partir da página 652

Rittal Catálogo 35/Caixas e armários Mais informações técnicas estão disponíveis na internet. 79
Sistemas modulares TS 8
Altura 1800 mm, Profundidade 600 mm
Largura (B) mm Emb. 400 600 800 800 1200 Página
Altura (H) mm 1800 1800 1800 1800 1800
Profundidade (T) mm 600 600 600 600 600
Largura da placa de montagem (F) mm – 499 699 699 1099
Altura da placa de montagem (G) mm – 1696 1696 1696 1696
Cód. Ref. 1 unid. 8486.510 8686.500 8881.500 8886.500 8286.500
Peso kg 51,7 96,8 125,8 120,3 179,9
Escopo de fornecimento específico do produto
2 trilhos de montagem instalados na profundidade do armário ◾ ◾ ◾ ◾ ◾
Porta(s) 1 1 2 1 2
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8186.235 8186.235 8186.235 8186.235 8186.235 643
Divisória 1 unid. 8609.860 8609.860 8609.860 8609.860 8609.860 647
Divisória para placas modulares 1 unid. 8609.110 8609.110 8609.110 8609.110 8609.110 648
Porta transparente 1 unid. – 8610.685 – 8610.885 – 659
Cantoneiras da base soleira Flex-Block, 100 mm 4 unid. 8100.000 8100.000 8100.000 8100.000 8100.000 617
Acabamentos para base soleira Flex-Block, 100 mm, lisos 2 unid. Vide página 8100.600 Vide página Vide página Vide página 617
Cantoneiras da base soleira Flex-Block, 200 mm 4 unid. 8200.000 8200.000 8200.000 8200.000 8200.000 617
Acabamentos para base soleira Flex-Block, 200 mm, lisos 2 unid. Vide página 8200.600 Vide página Vide página Vide página 617
Elementos da base soleira dianteiros e traseiros, 100 mm 2 unid. 8601.400 8601.600 8601.800 8601.800 8601.200 619
Acabamentos laterais de base soleira, 100 mm 2 unid. 8601.060 8601.060 8601.060 8601.060 8601.060 620
Elementos da base soleira dianteiros e traseiros, 200 mm 2 unid. 8602.400 8602.600 8602.800 8602.800 8602.200 619
Acabamentos laterais de base soleira, 200 mm 2 unid. 8602.060 8602.060 8602.060 8602.060 8602.060 620
Pés de nivelamento 4 unid. 4612.000 4612.000 4612.000 4612.000 4612.000 628
Guias para fixação de cabos 2 unid. 4193.000 4191.000 4192.000 4192.000 4196.000 783
Trilhos com perfil em C 30/15 6 unid. 4944.000 4944.000 Vide página Vide página Vide página 723
– 8802.065 8802.085 8802.085 8802.125 770
Perfil traseiro para entrada de cabos
Emb. – 2 unid. 2 unid. 2 unid. 4 unid.
– 8800.060 8800.080 8800.080 8800.120 768
Chapas para entrada de cabos
Emb. – 2 unid. 2 unid. 2 unid. 4 unid.
Porca de encaixe TS Vide página Vide página Vide página Vide página Vide página 729
Trilhos de montagem – Vide página Vide página Vide página Vide página 685
Sistema de chassi TS 17 x 73 mm Vide página Vide página Vide página Vide página Vide página 717
Sistema de chassi TS 23 x 73 mm 4 unid. 8612.560 8612.560 Vide página Vide página Vide página 718
Porta-documentos em chapa de aço 1 unid. – Vide página 4114.000 Vide página Vide página 688
Dobradiças de 180° Vide página Vide página Vide página Vide página Vide página 684
Retentor de porta para saídas de emergência 1 unid. – 4583.500 4583.500 4583.500 4583.500 688
Roda de elevação 10 unid. 4538.000 4538.000 4538.000 4538.000 4538.000 689
Canaleta de cabos Para perfil vertical TS Vide página Vide página Vide página Vide página Vide página 781
Canaleta de cabos Para placa de montagem Vide página Vide página Vide página Vide página Vide página 782
Fitas de aterramento Vide página Vide página Vide página Vide página Vide página 762
Placa de montagem 1 unid. 8614.180 – – – – 702
Sistema de iluminação LED Vide página Vide página Vide página Vide página Vide página 750
Fecho Comfort Vide página Vide página Vide página Vide página Vide página 674

80 Mais informações técnicas estão disponíveis na internet. Rittal Catálogo 35/Caixas e armários
 Sistemas modulares TS 8
Altura 2000 mm, Profundidade 400 mm
Largura (B) mm Emb. 600 800 1000 1200 Página
Altura (H) mm 2000 2000 2000 2000
Profundidade (T) mm 400 400 400 400
Largura da placa de montagem (F) mm 499 699 899 1099
Altura da placa de montagem (G) mm 1896 1896 1896 1896
Cód. Ref. 1 unid. 8604.500 8804.500 8004.500 8204.500
Peso kg 99,0 124,0 152,8 184,5
Escopo de fornecimento específico do produto
Porta(s) 1 1 2 2
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8104.235 8104.235 8104.235 8104.235 643
Divisória 1 unid. 8609.040 8609.040 8609.040 8609.040 647
Divisória para placas modulares – – – –
Porta transparente 1 unid. 8610.605 8610.805 – – 659
Cantoneiras da base soleira Flex-Block, 100 mm 4 unid. 8100.000 8100.000 8100.000 8100.000 617
Acabamentos para base soleira Flex-Block, 100 mm, lisos Vide página Vide página Vide página Vide página 617
Cantoneiras da base soleira Flex-Block, 200 mm 4 unid. 8200.000 8200.000 8200.000 8200.000 617
Acabamentos para base soleira Flex-Block, 200 mm, lisos Vide página Vide página Vide página Vide página 617
Elementos da base soleira dianteiros e traseiros, 100 mm 2 unid. 8601.600 8601.800 8601.000 8601.200 619
Acabamentos laterais de base soleira, 100 mm 2 unid. 8601.040 8601.040 8601.040 8601.040 620
Elementos da base soleira dianteiros e traseiros, 200 mm 2 unid. 8602.600 8602.800 8602.000 8602.200 619
Acabamentos laterais de base soleira, 200 mm 2 unid. 8602.040 8602.040 8602.040 8602.040 620
Pés de nivelamento 4 unid. 4612.000 4612.000 4612.000 4612.000 628
Guias para fixação de cabos 2 unid. 4191.000 4192.000 4336.000 4196.000 783
Trilhos com perfil em C 30/15 6 unid. 4944.000 4945.000 4946.000 4947.000 723
8802.065 8802.085 8802.105 8802.125 770
Perfil traseiro para entrada de cabos
Emb. 2 unid. 2 unid. 4 unid. 4 unid.
8800.060 8800.080 8800.100 8800.120 768
Chapas para entrada de cabos
Emb. 2 unid. 2 unid. 4 unid. 4 unid.
Porca de encaixe TS Vide página Vide página Vide página Vide página 729
Trilhos de montagem Vide página Vide página Vide página Vide página 685
Sistema de chassi TS 17 x 73 mm Vide página Vide página Vide página Vide página 717
Sistema de chassi TS 23 x 73 mm 4 unid. 8612.520 8612.580 8612.500 8612.520 718
Porta-documentos em chapa de aço Vide página Vide página Vide página Vide página 688
Dobradiças de 180° Vide página Vide página Vide página Vide página 684
Retentor de porta para saídas de emergência 1 unid. 4583.500 4583.500 4583.500 4583.500 688
Roda de elevação 10 unid. 4538.000 4538.000 4538.000 4538.000 689
Canaleta de cabos Para perfil vertical TS Vide página Vide página Vide página Vide página 781
Canaleta de cabos Para placa de montagem Vide página Vide página Vide página Vide página 782
Fitas de aterramento Vide página Vide página Vide página Vide página 762
Placa de montagem – – – –
Sistema de iluminação LED Vide página Vide página Vide página Vide página 750
Fecho Comfort Vide página Vide página Vide página Vide página 674
Acessórios

Sistemas de fecho
Vide a partir da página 674

Rittal Catálogo 35/Caixas e armários Mais informações técnicas estão disponíveis na internet. 81
Sistemas modulares TS 8
Altura 2000 mm, Profundidade 500 mm
Largura (B) mm Emb. 400 600 800 1000 1200 Página
Altura (H) mm 2000 2000 2000 2000 2000
Profundidade (T) mm 500 500 500 500 500
Largura da placa de montagem (F) mm – 499 699 899 1099
Altura da placa de montagem (G) mm – 1896 1896 1896 1896
Cód. Ref. 1 unid. 8405.510 8605.500 8805.500 8005.500 8205.500
Peso kg 60,7 101,3 126,3 157,1 190,6
Escopo de fornecimento específico do produto
Porta(s) 1 1 1 2 2
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8105.235 8105.235 8105.235 8105.235 8105.235 643
Divisória 1 unid. 8609.050 8609.050 8609.050 8609.050 8609.050 647
Divisória para placas modulares 1 unid. 8609.120 8609.120 8609.120 8609.120 8609.120 648
Porta transparente 1 unid. – 8610.605 8610.805 – – 659
Cantoneiras da base soleira Flex-Block, 100 mm 4 unid. 8100.000 8100.000 8100.000 8100.000 8100.000 617
Acabamentos para base soleira Flex-Block, 100 mm, lisos Vide página Vide página Vide página Vide página Vide página 617
Cantoneiras da base soleira Flex-Block, 200 mm 4 unid. 8200.000 8200.000 8200.000 8200.000 8200.000 617
Acabamentos para base soleira Flex-Block, 200 mm, lisos Vide página Vide página Vide página Vide página Vide página 617
Elementos da base soleira dianteiros e traseiros, 100 mm 2 unid. 8601.400 8601.600 8601.800 8601.000 8601.200 619
Acabamentos laterais de base soleira, 100 mm 2 unid. 8601.050 8601.050 8601.050 8601.050 8601.050 620
Elementos da base soleira dianteiros e traseiros, 200 mm 2 unid. 8602.400 8602.600 8602.800 8602.000 8602.200 619
Acabamentos laterais de base soleira, 200 mm 2 unid. 8602.050 8602.050 8602.050 8602.050 8602.050 620
Pés de nivelamento 4 unid. 4612.000 4612.000 4612.000 4612.000 4612.000 628
Guias para fixação de cabos 2 unid. 4193.000 4191.000 4192.000 4336.000 4196.000 783
Trilhos com perfil em C 30/15 6 unid. 4943.000 Vide página Vide página Vide página Vide página 723
– 8802.065 8802.085 8802.105 8802.125 770
Perfil traseiro para entrada de cabos
Emb. – 2 unid. 2 unid. 4 unid. 4 unid.
– 8800.060 8800.080 8800.100 8800.120 768
Chapas para entrada de cabos
Emb. – 2 unid. 2 unid. 4 unid. 4 unid.
Porca de encaixe TS Vide página Vide página Vide página Vide página Vide página 729
Trilhos de montagem – Vide página Vide página Vide página Vide página 685
Sistema de chassi TS 17 x 73 mm Vide página Vide página Vide página Vide página Vide página 717
Sistema de chassi TS 23 x 73 mm 4 unid. 8612.550 Vide página Vide página Vide página Vide página 718
Porta-documentos em chapa de aço – Vide página Vide página Vide página Vide página 688
Dobradiças de 180° Vide página Vide página Vide página Vide página Vide página 684
Retentor de porta para saídas de emergência 1 unid. – 4583.500 4583.500 4583.500 4583.500 688
Roda de elevação 10 unid. 4538.000 4538.000 4538.000 4538.000 4538.000 689
Canaleta de cabos Para perfil vertical TS Vide página Vide página Vide página Vide página Vide página 781
Canaleta de cabos Para placa de montagem Vide página Vide página Vide página Vide página Vide página 782
Fitas de aterramento Vide página Vide página Vide página Vide página Vide página 762
Placa de montagem 1 unid. 8614.200 – – – – 702
Sistema de iluminação LED Vide página Vide página Vide página Vide página Vide página 750
Fecho Comfort Vide página Vide página Vide página Vide página Vide página 674

82 Mais informações técnicas estão disponíveis na internet. Rittal Catálogo 35/Caixas e armários
 Sistemas modulares TS 8
Altura 2000 mm, Profundidade 600 mm
Largura (B) mm Emb. 400 600 800 1000 1200 Página
Altura (H) mm 2000 2000 2000 2000 2000
Profundidade (T) mm 600 600 600 600 600
Largura da placa de montagem (F) mm – 499 699 899 1099
Altura da placa de montagem (G) mm – 1896 1896 1896 1896
Cód. Ref. 1 unid. 8406.510 8606.500 8806.500 8006.500 8206.500
Peso kg 55,7 104,0 130,5 161,2 194,6
Escopo de fornecimento específico do produto
2 trilhos de montagem instalados na profundidade do armário ◾ ◾ ◾ ◾ ◾
Porta(s) 1 1 1 2 2
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8106.235 8106.235 8106.235 8106.235 8106.235 643
Divisória 1 unid. 8609.060 8609.060 8609.060 8609.060 8609.060 647
Divisória para placas modulares 1 unid. 8609.130 8609.130 8609.130 8609.130 8609.130 648
Porta transparente 1 unid. – 8610.605 8610.805 – – 659
Cantoneiras da base soleira Flex-Block, 100 mm 4 unid. 8100.000 8100.000 8100.000 8100.000 8100.000 617
Acabamentos para base soleira Flex-Block, 100 mm, lisos 2 unid. Vide página 8100.600 Vide página Vide página Vide página 617
Cantoneiras da base soleira Flex-Block, 200 mm 4 unid. 8200.000 8200.000 8200.000 8200.000 8200.000 617
Acabamentos para base soleira Flex-Block, 200 mm, lisos 2 unid. Vide página 8200.600 Vide página Vide página Vide página 617
Elementos da base soleira dianteiros e traseiros, 100 mm 2 unid. 8601.400 8601.600 Vide página 8601.000 8601.200 619
Acabamentos laterais de base soleira, 100 mm 2 unid. 8601.060 8601.060 Vide página 8601.060 8601.060 620
Elementos da base soleira dianteiros e traseiros, 200 mm 2 unid. 8602.400 8602.600 8602.800 8602.000 8602.200 619
Acabamentos laterais de base soleira, 200 mm 2 unid. 8602.060 8602.060 Vide página 8602.060 8602.060 620
Pés de nivelamento 4 unid. 4612.000 4612.000 4612.000 4612.000 4612.000 628
Guias para fixação de cabos 2 unid. 4193.000 4191.000 4192.000 4336.000 4196.000 783
Trilhos com perfil em C 30/15 6 unid. 4944.000 4944.000 Vide página Vide página Vide página 723
– 8802.065 8802.085 8802.105 8802.125 770
Perfil traseiro para entrada de cabos
Emb. – 2 unid. 2 unid. 4 unid. 4 unid.
– 8800.060 8800.080 8800.100 8800.120 768
Chapas para entrada de cabos
Emb. – 2 unid. 2 unid. 4 unid. 4 unid.
Porca de encaixe TS Vide página Vide página Vide página Vide página Vide página 729
Trilhos de montagem – Vide página Vide página Vide página Vide página 685
Sistema de chassi TS 17 x 73 mm Vide página Vide página Vide página Vide página Vide página 717
Sistema de chassi TS 23 x 73 mm 4 unid. 8612.560 8612.560 Vide página Vide página Vide página 718
Porta-documentos em chapa de aço – Vide página Vide página Vide página Vide página 688
Dobradiças de 180° Vide página Vide página Vide página Vide página Vide página 684
Retentor de porta para saídas de emergência 1 unid. – 4583.500 4583.500 4583.500 4583.500 688
Roda de elevação 10 unid. 4538.000 4538.000 4538.000 4538.000 4538.000 689
Canaleta de cabos Para perfil vertical TS Vide página Vide página Vide página Vide página Vide página 781
Canaleta de cabos Para placa de montagem Vide página Vide página Vide página Vide página Vide página 782
Fitas de aterramento Vide página Vide página Vide página Vide página Vide página 762
Placa de montagem 1 unid. 8614.200 – – – – 702
Sistema de iluminação LED Vide página Vide página Vide página Vide página Vide página 750
Fecho Comfort Vide página Vide página Vide página Vide página Vide página 674
Acessórios

Sistemas de trilhos
Vide a partir da página 713

Rittal Catálogo 35/Caixas e armários Mais informações técnicas estão disponíveis na internet. 83
Sistemas modulares TS 8
Altura 2000 mm, Profundidade 800 mm
Largura (B) mm Emb. 600 800 1200 Página
Altura (H) mm 2000 2000 2000
Profundidade (T) mm 800 800 800
Largura da placa de montagem (F) mm 499 699 1099
Altura da placa de montagem (G) mm 1896 1896 1896
Cód. Ref. 1 unid. 8608.500 8808.500 8208.500
Peso kg 111,3 137,0 203,0
Escopo de fornecimento específico do produto
2 trilhos de montagem instalados na profundidade do armário ◾ ◾ ◾
Porta(s) 1 1 2
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8108.235 8108.235 8108.235 643
Divisória 1 unid. 8609.080 8609.080 8609.080 647
Divisória para placas modulares – – –
Porta transparente 1 unid. 8610.605 8610.805 – 659
Cantoneiras da base soleira Flex-Block, 100 mm 4 unid. 8100.000 8100.000 8100.000 617
Acabamentos para base soleira Flex-Block, 100 mm, lisos 2 unid. Vide página 8100.800 Vide página 617
Cantoneiras da base soleira Flex-Block, 200 mm 4 unid. 8200.000 8200.000 8200.000 617
Acabamentos para base soleira Flex-Block, 200 mm, lisos 2 unid. Vide página 8200.800 Vide página 617
Elementos da base soleira dianteiros e traseiros, 100 mm 2 unid. 8601.600 8601.800 8601.200 619
Acabamentos laterais de base soleira, 100 mm 2 unid. 8601.080 8601.080 8601.080 620
Elementos da base soleira dianteiros e traseiros, 200 mm 2 unid. 8602.600 8602.800 8602.200 619
Acabamentos laterais de base soleira, 200 mm 2 unid. 8602.080 8602.080 8602.080 620
Pés de nivelamento 4 unid. 4612.000 4612.000 4612.000 628
Guias para fixação de cabos 2 unid. 4191.000 4192.000 4196.000 783
Trilhos com perfil em C 30/15 6 unid. Vide página 4945.000 Vide página 723
8802.065 8802.085 8802.125 770
Perfil traseiro para entrada de cabos
Emb. 2 unid. 2 unid. 4 unid.
8800.060 8800.080 8800.120 768
Chapas para entrada de cabos
Emb. 2 unid. 2 unid. 4 unid.
Porca de encaixe TS Vide página Vide página Vide página 729
Trilhos de montagem Vide página Vide página Vide página 685
Sistema de chassi TS 17 x 73 mm Vide página Vide página Vide página 717
Sistema de chassi TS 23 x 73 mm 4 unid. Vide página 8612.580 Vide página 718
Porta-documentos em chapa de aço Vide página Vide página Vide página 688
Dobradiças de 180° Vide página Vide página Vide página 684
Retentor de porta para saídas de emergência 1 unid. 4583.500 4583.500 4583.500 688
Roda de elevação 10 unid. 4538.000 4538.000 4538.000 689
Canaleta de cabos Para perfil vertical TS Vide página Vide página Vide página 781
Canaleta de cabos Para placa de montagem Vide página Vide página Vide página 782
Fitas de aterramento Vide página Vide página Vide página 762
Placa de montagem – – –
Sistema de iluminação LED Vide página Vide página Vide página 750
Fecho Comfort Vide página Vide página Vide página 674

84 Mais informações técnicas estão disponíveis na internet. Rittal Catálogo 35/Caixas e armários
 Sistemas modulares TS 8
Altura 2200 mm, Profundidade 600 mm
Largura (B) mm Emb. 600 800 1200 Página
Altura (H) mm 2200 2200 2200
Profundidade (T) mm 600 600 600
Largura da placa de montagem (F) mm 499 699 1099
Altura da placa de montagem (G) mm 2096 2096 2096
Cód. Ref. 1 unid. 8626.500 8826.500 8226.500
Peso kg 113,1 139,3 208,0
Escopo de fornecimento específico do produto
2 trilhos de montagem instalados na profundidade do armário ◾ ◾ ◾
Porta(s) 1 1 2
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8126.235 8126.235 8126.235 643
Divisória 1 unid. 8609.260 8609.260 8609.260 647
Divisória para placas modulares – – –
Porta transparente 1 unid. 8610.625 8610.825 – 659
Cantoneiras da base soleira Flex-Block, 100 mm 4 unid. 8100.000 8100.000 8100.000 617
Acabamentos para base soleira Flex-Block, 100 mm, lisos 2 unid. 8100.600 Vide página Vide página 617
Cantoneiras da base soleira Flex-Block, 200 mm 4 unid. 8200.000 8200.000 8200.000 617
Acabamentos para base soleira Flex-Block, 200 mm, lisos 2 unid. 8200.600 Vide página Vide página 617
Elementos da base soleira dianteiros e traseiros, 100 mm 2 unid. 8601.600 8601.800 8601.200 619
Acabamentos laterais de base soleira, 100 mm 2 unid. 8601.060 8601.060 8601.060 620
Elementos da base soleira dianteiros e traseiros, 200 mm 2 unid. 8602.600 8602.800 8602.200 619
Acabamentos laterais de base soleira, 200 mm 2 unid. 8602.060 8602.060 8602.060 620
Pés de nivelamento 4 unid. 4612.000 4612.000 4612.000 628
Guias para fixação de cabos 2 unid. 4191.000 4192.000 4196.000 783
Trilhos com perfil em C 30/15 6 unid. 4944.000 Vide página Vide página 723
8802.065 8802.085 8802.125 770
Perfil traseiro para entrada de cabos
Emb. 2 unid. 2 unid. 4 unid.
8800.060 8800.080 8800.120 768
Chapas para entrada de cabos
Emb. 2 unid. 2 unid. 4 unid.
Porca de encaixe TS Vide página Vide página Vide página 729
Trilhos de montagem Vide página Vide página Vide página 685
Sistema de chassi TS 17 x 73 mm Vide página Vide página Vide página 717
Sistema de chassi TS 23 x 73 mm 4 unid. 8612.560 Vide página Vide página 718
Porta-documentos em chapa de aço Vide página Vide página Vide página 688
Dobradiças de 180° Vide página Vide página Vide página 684
Retentor de porta para saídas de emergência 1 unid. 4583.500 4583.500 4583.500 688
Roda de elevação 10 unid. 4538.000 4538.000 4538.000 689
Canaleta de cabos Para perfil vertical TS Vide página Vide página Vide página 781
Canaleta de cabos Para placa de montagem Vide página Vide página Vide página 782
Fitas de aterramento Vide página Vide página Vide página 762
Placa de montagem – – –
Sistema de iluminação LED Vide página Vide página Vide página 750
Fecho Comfort Vide página Vide página Vide página 674

Sistema de
Acessórios

tubulação de ar
Vide página 461

Rittal Catálogo 35/Caixas e armários Mais informações técnicas estão disponíveis na internet. 85
Sistemas modulares TS 8

Montagem do sistema Página 613 Acessórios de 19" Página 796 Sistema de climatização de 19" Página 404

Material e superfície:
– Estrutura do armário: Chapa de
aço, 1,5 mm, pintura eletroforé-
tica por imersão
– Teto: Chapa de aço, 1,5 mm,
pintura eletroforética por imer-
são, acabamento externo com
pintura eletrostática a pó, pin-
tura texturizada
– Quadro frontal: Perfil em alumí-
nio extrudado com cantoneiras
em zinco fundido sob pressão,
pintura eletrostática a pó
– Porta traseira: Chapa de aço,
2 mm, pintura eletroforética por
imersão, acabamento externo
com pintura eletrostática a pó,
pintura texturizada
– Chapas de base: Chapa de
aço, 1,5 mm, Galvanizado
– Perfis adaptadores: Alumínio
Cor:
– RAL 7035
Escopo de fornecimento: – Perfis adaptadores, nível de
– Estrutura do armário fixação de 482,6 mm (19˝)
– Quadro frontal (dobradiças à – Chapas de base
direita com ângulo de abertura – 2 trilhos de montagem instala-
de 130° e encaixe mecânico à dos na profundidade do armá-
esquerda) rio
– Porta traseira (instalada à direita
Aprovações:
podendo ser instalada à
– UL
esquerda)
– cUL
– Chapa de teto

Armários para eletrônica

Unidades de altura UA Emb. 33 33 42 42 Página
Largura mm 600 600 600 600
Altura mm 1600 1600 2000 2000
Profundidade mm 600 800 600 800
Cód. Ref. 1 unid. 8410.510 8418.510 8430.510 8438.510
Peso kg 61,5 67,5 69,4 75,4
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8166.235 8168.235 8106.235 8108.235 643
Cantoneiras da base soleira Flex-Block, 100 mm 4 unid. 8100.000 8100.000 8100.000 8100.000 617
Acabamentos para base soleira Flex-Block, 100 mm, lisos 2 unid. 8100.600 Vide página 8100.600 Vide página 617
Cantoneiras da base soleira Flex-Block, 200 mm 4 unid. 8200.000 8200.000 8200.000 8200.000 617
Acabamentos para base soleira Flex-Block, 200 mm, lisos 2 unid. 8200.600 Vide página 8200.600 Vide página 617
Elementos da base soleira dianteiros e traseiros, 100 mm 2 unid. 8601.600 8601.600 8601.600 8601.600 619
Acabamentos laterais de base soleira, 100 mm 2 unid. 8601.060 8601.080 8601.060 8601.080 620
Elementos da base soleira dianteiros e traseiros, 200 mm 2 unid. 8602.600 8602.600 8602.600 8602.600 619
Acabamentos laterais de base soleira, 200 mm 2 unid. 8602.060 8602.080 8602.060 8602.080 620
Pés de nivelamento 4 unid. 4612.000 4612.000 4612.000 4612.000 628
Guias para fixação de cabos 2 unid. 4191.000 4191.000 4191.000 4191.000 783
Trilhos com perfil em C 30/15 6 unid. 4944.000 4944.000 4944.000 4944.000 723
Perfil traseiro para entrada de cabos 2 unid. 8802.065 8802.065 8802.065 8802.065 770
Perfis adaptadores de 482,6 mm (19") 2 unid. 8613.360 8613.360 8613.300 8613.300 802
Sistema de iluminação LED Vide página Vide página Vide página Vide página 750
Fecho Comfort Vide página Vide página Vide página Vide página 674

86 Mais informações técnicas estão disponíveis na internet. Rittal Catálogo 35/Caixas e armários
 Sistemas modulares TS 8

Montagem do sistema Página 613 Entrada de cabos Página 768

Material e superfície: – Base: Chapa de aço, 1,5 mm, Escopo de fornecimento: F

– Estrutura do armário: Chapa de pintura eletroforética por imer- – Estrutura do armário
T
aço, 1,5 mm, pintura eletrofo- são e acabamento com pin- – Porta B

rética por imersão e acaba-
mento com pintura eletrostá-
tica a pó, pintura texturizada
– Teto: Chapa de aço, 1,5 mm,
pintura eletroforética por imer-
tura eletrostática a pó, pintura – Porta instalada à direita
texturizada podendo ser instalada à
– Placa de montagem: Chapa de esquerda
aço, 3 mm, Galvanizado – Chapa de teto
– Base fechada

G
Cor:
são e acabamento com pin- – Painel traseiro
– RAL 7035

H
tura eletrostática a pó, pintura – Placa de montagem
texturizada Grau de proteção IP segundo – 4 olhais de suspensão
– Porta: Chapa de aço, 2 mm, a norma IEC 60 529: – Fecho: palheta dupla de 3 mm
pintura eletroforética por imer- – IP 66 – 2 trilhos de montagem
são e acabamento com pin- TS 18 x 38 mm
Grau de proteção NEMA:
tura eletrostática a pó, pintura – 2 trilhos de montagem instala-
– NEMA 4
texturizada dos na profundidade do armá-
– Painel traseiro: Chapa de aço, rio
1,5 mm, pintura eletroforética – Kit de acessórios para laterais
por imersão e acabamento para aumentar o grau de prote-
com pintura eletrostática a pó, ção para IP 66
pintura texturizada
Aprovações:
– UL
– cUL

IP 66/NEMA 4
Largura (B) mm Emb. 800 Página
Altura (H) mm 2000
Profundidade (T) mm 600
Largura da placa de montagem (F) mm 699
Altura da placa de montagem (G) mm 1896
Cód. Ref. 1 unid. 8806.580
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8106.235 643
Conexão para montagem modular rápida, inteiriça 6 unid. 8800.500 653
Grampo para montagem modular horizontal 4 unid. 8800.400 653
Quadro para montagem modular com IP 66/NEMA 4, NEMA 4X 1 unid. 8700.010 644
Cantoneira para montagem modular 4 unid. 8800.430 655
Cantoneiras da base soleira Flex-Block, 100 mm 4 unid. 8100.000 617
Acabamentos para base soleira Flex-Block, 100 mm, lisos 2 unid. 8100.800 617
Cantoneiras da base soleira Flex-Block, 200 mm 4 unid. 8200.000 617
Acabamentos para base soleira Flex-Block, 200 mm, lisos 2 unid. 8200.800 617
Guias para fixação de cabos 2 unid. 4192.000 783
Porta-documentos em chapa de aço 1 unid. 4118.000 688
Canaleta de cabos Para perfil vertical TS Vide página 781
Canaleta de cabos Para placa de montagem Vide página 782
Sistema de iluminação LED Vide página 750
Fecho Comfort Vide página 674

Rittal Catálogo 35/Caixas e armários Mais informações técnicas estão disponíveis na internet. 87
Sistemas modulares TS 8

Montagem do sistema Página 613 Módulos ISV Página 381 Armário TS (L x P 600 x 400/600 mm) Página 74

Material e superfície:
– Estrutura do armário: Chapa de
aço, 1,5 mm, pintura eletroforé-
tica por imersão
– Teto: Chapa de aço, 1,5 mm,
pintura eletroforética por imer-
são, acabamento externo com
pintura eletrostática a pó, pin-
tura texturizada
– Porta: Chapa de aço, 2 mm,
pintura eletroforética por imer-
são, acabamento externo com
pintura eletrostática a pó, pin-
tura texturizada
– Painel traseiro: Chapa de aço, Grau de proteção IP segundo Escopo de fornecimento:
1,5 mm, pintura eletroforética a norma IEC 60 529: – Estrutura do armário com
por imersão, acabamento – IP 55 porta(s)
externo com pintura eletrostá- – Chapas de base tripartidas
Grau de proteção NEMA:
tica a pó, pintura texturizada – Painel traseiro
– NEMA 12
– Chapas de base: Chapa de – Chapa de teto
aço, 1,5 mm, Galvanizado – 4 olhais de suspensão
– Fecho: palheta dupla de 3 mm
Cor:
– RAL 7035
Base de teste:
– IEC 61 439-1/-2

Armários para instalações ISV

Largura mm Emb. 850 850 1100 1100 Página
Altura mm 2000 2000 2000 2000
Profundidade mm 400 600 400 600
Cód. Ref. 1 unid. 9666.955 9666.915 9666.965 9666.925
Peso kg 111,0 117,0 146,0 156,0
Porta(s) 1 1 2 2
Adicionalmente serão necessários
Kit de montagem 1 unid. 9666.911 9666.911 9666.921 9666.921 380
Perfil de montagem 2 unid. 9666.712 9666.712 9666.712 9666.712 387
Travessa de profundidade 2 unid. – – 9666.731 9666.731 387
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8104.235 8106.235 8104.235 8106.235 643
Elementos da base soleira dianteiros e traseiros, 100 mm 2 unid. 8601.850 8601.850 8601.300 8601.300 619
Acabamentos laterais de base soleira, 100 mm 2 unid. 8601.040 8601.060 8601.040 8601.060 620
Elementos da base soleira dianteiros e traseiros, 200 mm 2 unid. 8602.850 8602.850 8602.100 8602.100 619
Acabamentos laterais de base soleira, 200 mm 2 unid. 8602.040 8602.060 8602.040 8602.060 620
Pés de nivelamento 4 unid. 4612.000 4612.000 4612.000 4612.000 628
Chapas de teto para flanges para entrada de cabos 1 unid. 9665.953 9665.913 9665.963 9665.923 693
Flanges para entrada de cabos Vide página Vide página Vide página Vide página 694
Cantoneira para montagem modular 4 unid. 8800.430 8800.430 8800.430 8800.430 655
Conexão para montagem modular externa 6 unid. 8800.490 8800.490 8800.490 8800.490 654

88 Mais informações técnicas estão disponíveis na internet. Rittal Catálogo 35/Caixas e armários
 Sistemas modulares TS 8

Montagem do sistema Pág. 613 Acessórios para configuração frontal modular TS Pág. 662 Equipamento do espaço funcional Pág. 367

Material e superfície: Cor: Escopo de fornecimento:

– Estrutura do armário: Chapa de
aço, 1,5 mm, pintura eletroforé-
tica por imersão
– Painel traseiro: Chapa de aço,
1,5 mm, pintura eletroforética
por imersão, acabamento
externo com pintura eletrostá-
tica a pó, pintura texturizada
– Chapas de base: Chapa de
aço, 1,5 mm, Galvanizado
– RAL 7035 – Estrutura do armário
– Painel traseiro
Base de teste:
– Chapas de base tripartidas
– IEC 61 439-1/-2
– 4 olhais de suspensão
– IEC 61 641
Grau de proteção IP segundo
a norma IEC 60 529:
– Até IP 54, dependendo das
chapas de fechamento

Armários modulares com 2000 mm de altura

Largura mm Emb. 400 400 600 600 800 800 Página
Altura mm 2000 2000 2000 2000 2000 2000
Profundidade mm 600 800 600 800 600 800
Cód. Ref. 1 unid. 9670.406 9670.408 9670.606 9670.608 9670.806 9670.808
Peso kg 43,8 46,0 51,0 53,7 61,0 64,2
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8106.235 8108.235 8106.235 8108.235 8106.235 8108.235 643
Cantoneiras da base soleira Flex-Block, 100 mm 4 unid. 8100.000 8100.000 8100.000 8100.000 8100.000 8100.000 617
Acabamentos para base soleira Flex-Block, 100 mm, lisos 2 unid. Vide página Vide página 8100.600 Vide página Vide página 8100.800 617
Cantoneiras da base soleira Flex-Block, 200 mm 4 unid. 8200.000 8200.000 8200.000 8200.000 8200.000 8200.000 617
Acabamentos para base soleira Flex-Block, 200 mm, lisos 2 unid. Vide página Vide página 8200.600 Vide página Vide página 8200.800 617
Elementos da base soleira dianteiros e traseiros, 100 mm 2 unid. 8601.400 8601.400 8601.600 8601.600 8601.800 8601.800 619
Acabamentos laterais de base soleira, 100 mm 2 unid. 8601.060 8601.080 8601.060 8601.080 8601.060 8601.080 620
Elementos da base soleira dianteiros e traseiros, 200 mm 2 unid. 8602.400 8602.400 8602.600 8602.600 8602.800 8602.800 619
Acabamentos laterais de base soleira, 200 mm 2 unid. 8602.060 8602.080 8602.060 8602.080 8602.060 8602.080 620
Pés de nivelamento 4 unid. 4612.000 4612.000 4612.000 4612.000 4612.000 4612.000 628
Cantoneira para montagem modular 4 unid. 8800.430 8800.430 8800.430 8800.430 8800.430 8800.430 655
Conexão para montagem modular externa 6 unid. 8800.490 8800.490 8800.490 8800.490 8800.490 8800.490 654
Chapas de teto IP 55, lisas 1 unid. 9671.646 9671.648 9671.666 9671.668 9671.686 9671.688 693
Chapas de teto com IP 4X 1 unid. 9671.364 9671.384 9671.366 9671.386 9671.368 9671.388 693
Chapas de teto com IP 2X com recorte para ventilação 1 unid. 9671.846 9671.848 9660.235 9659.525 9660.245 9659.535 693
Chapas de teto para flanges para entrada de cabos 1 unid. 9671.546 9671.548 9665.903 9671.568 9671.586 9671.588 693
Portas parciais Vide página Vide página Vide página Vide página Vide página Vide página 662
Coberturas de acabamento frontal em cima Vide página Vide página Vide página Vide página Vide página Vide página 663
Coberturas de acabamento frontal IP 54, embaixo Vide página Vide página Vide página Vide página Vide página Vide página 663
Coberturas de acabamento frontal IP 2X, embaixo 1 unid. 9672.354 9672.354 9672.356 9672.356 9672.358 9672.358 663

Rittal Catálogo 35/Caixas e armários Mais informações técnicas estão disponíveis na internet. 89
Sistemas modulares TS 8
Armários modulares com 2200 mm de altura
Largura mm Emb. 400 400 600 600 800 800 Página
Altura mm 2200 2200 2200 2200 2200 2200
Profundidade mm 600 800 600 800 600 800
Cód. Ref. 1 unid. 9670.426 9670.428 9670.626 9670.628 9670.826 9670.828
Peso kg 43,2 46,1 54,0 55,8 59,4 66,0
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8126.235 8128.235 8126.235 8128.235 8126.235 8128.235 643
Cantoneiras da base soleira Flex-Block, 100 mm 4 unid. 8100.000 8100.000 8100.000 8100.000 8100.000 8100.000 617
Acabamentos para base soleira Flex-Block, 100 mm, lisos 2 unid. Vide página Vide página 8100.600 Vide página Vide página 8100.800 617
Cantoneiras da base soleira Flex-Block, 200 mm 4 unid. 8200.000 8200.000 8200.000 8200.000 8200.000 8200.000 617
Acabamentos para base soleira Flex-Block, 200 mm, lisos 2 unid. Vide página Vide página 8200.600 Vide página Vide página 8200.800 617
Elementos da base soleira dianteiros e traseiros, 100 mm 2 unid. 8601.400 8601.400 8601.600 8601.600 8601.800 8601.800 619
Acabamentos laterais de base soleira, 100 mm 2 unid. 8601.060 8601.080 8601.060 8601.080 8601.060 8601.080 620
Elementos da base soleira dianteiros e traseiros, 200 mm 2 unid. 8602.400 8602.400 8602.600 8602.600 8602.800 8602.800 619
Acabamentos laterais de base soleira, 200 mm 2 unid. 8602.060 8602.080 8602.060 8602.080 8602.060 8602.080 620
Pés de nivelamento 4 unid. 4612.000 4612.000 4612.000 4612.000 4612.000 4612.000 628
Cantoneira para montagem modular 4 unid. 8800.430 8800.430 8800.430 8800.430 8800.430 8800.430 655
Conexão para montagem modular externa 6 unid. 8800.490 8800.490 8800.490 8800.490 8800.490 8800.490 654
Chapas de teto IP 55, lisas 1 unid. 9671.646 9671.648 9671.666 9671.668 9671.686 9671.688 693
Chapas de teto com IP 4X 1 unid. 9671.364 9671.384 9671.366 9671.386 9671.368 9671.388 693
Chapas de teto com IP 2X com recorte para ventilação 1 unid. 9671.846 9671.848 9660.235 9659.525 9660.245 9659.535 693
Chapas de teto para flanges para entrada de cabos 1 unid. 9671.546 9671.548 9665.903 9671.568 9671.586 9671.588 693
Portas parciais Vide página Vide página Vide página Vide página Vide página Vide página 662
Coberturas de acabamento frontal em cima Vide página Vide página Vide página Vide página Vide página Vide página 663
Coberturas de acabamento frontal IP 54, embaixo Vide página Vide página Vide página Vide página Vide página Vide página 663
Coberturas de acabamento frontal IP 2X, embaixo 1 unid. 9672.354 9672.354 9672.356 9672.356 9672.358 9672.358 663

Módulo de medição NH
Vide página 299
Novidade

90 Mais informações técnicas estão disponíveis na internet. Rittal Catálogo 35/Caixas e armários
 Sistemas modulares TS 8

Montagem do sistema Página 613 Equipamento do espaço funcional Página 367

Material e superfície: Cor: Escopo de fornecimento:

– Estrutura do armário: Chapa de
aço, 1,5 mm, pintura eletroforé-
tica por imersão
– Teto: Chapa de aço, 1,5 mm,
Galvanizado
– Porta: Chapa de aço, 2 mm,
pintura eletroforética por imer-
são, acabamento externo com
pintura eletrostática a pó, pin-
tura texturizada
– Painel traseiro: Chapa de aço,
1,5 mm, pintura eletroforética
por imersão, acabamento
externo com pintura eletrostá-
tica a pó, pintura texturizada
– Chapas de base: Chapa de
aço, 1,5 mm, Galvanizado
– Chassi de montagem: Chapa
de aço, Galvanizado
– RAL 7035
Base de teste:
– IEC 61 439-1/-2
– IEC 61 641
Grau de proteção IP segundo
a norma IEC 60 529:
– Até IP 3X, dependendo das
chapas de fechamento
– Estrutura do armário com porta
instalada à direita e lado
esquerdo aberto
– Teto
– Painel traseiro
– Chapas de base tripartidas
– Fecho: palheta dupla de 3 mm
– 4 olhais de suspensão
– Estrutura para montagem de
seccionadores verticais com
fusíveis (marca ABB SlimLine/
Jean Müller SASIL)

Armários para seccionadores verticais

Largura mm Emb. 1000 1200 1000 1200 Página
Altura mm 2000 2000 2200 2200
Profundidade mm 600 800 600 800
Cód. Ref. 1 unid. 9670.005 9670.107 9670.025 9670.127
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8106.235 8108.235 8126.235 8128.235 643
Elementos da base soleira dianteiros e traseiros, 100 mm 2 unid. 8601.000 8601.200 8601.000 8601.200 619
Acabamentos laterais de base soleira, 100 mm 2 unid. 8601.060 8601.080 8601.060 8601.080 620
Elementos da base soleira dianteiros e traseiros, 200 mm 2 unid. 8602.000 8602.200 8602.000 8602.200 619
Acabamentos laterais de base soleira, 200 mm 2 unid. 8602.060 8602.080 8602.060 8602.080 620
Pés de nivelamento 4 unid. 4612.000 4612.000 4612.000 4612.000 628
Cantoneira para montagem modular 4 unid. 8800.430 8800.430 8800.430 8800.430 655
Conexão para montagem modular externa 6 unid. 8800.490 8800.490 8800.490 8800.490 654
Chapas de teto com IP 2X com recorte para ventilação 1 unid. 9660.255 9659.555 9660.255 9659.555 693

Rittal Catálogo 35/Caixas e armários Mais informações técnicas estão disponíveis na internet. 91
Sistemas modulares TS 8

Montagem do sistema Página 613 Base soleira Página 618 Equipamento do espaço funcional Página 367

Material e superfície: – Painel traseiro: Chapa de aço, Cor: Nota:

– Estrutura do armário: Chapa de
aço, 1,5 mm, pintura eletroforé-
tica por imersão
– Teto: Chapa de aço, 1,5 mm,
pintura eletroforética por imer-
são, acabamento externo com
pintura eletrostática a pó, pin-
tura texturizada
– Cobertura de acabamento
frontal: Chapa de aço, 1,5 mm,
pintura eletroforética por imer-
são, acabamento externo com
pintura eletrostática a pó, pin-
tura texturizada
1,5 mm, pintura eletroforética – RAL 7035 – O armário para sistema de bar-
por imersão, acabamento ramento é instalado sobre uma
Base de teste:
externo com pintura eletrostá- soleira em chapa de aço junta-
– IEC 61 439-1/-2
tica a pó, pintura texturizada mente com o armário princi-
– IEC 61 641
– Chapa de base: Chapa de aço, pal, ou seja, selecionar uma
1,5 mm, pintura eletroforética Grau de proteção IP segundo soleira em chapa de aço
por imersão, acabamento a norma IEC 60 529: 200 mm mais larga para o
externo com pintura eletrostá- – IP 55 armário principal.
tica a pó, pintura texturizada
Escopo de fornecimento:
– Estrutura do armário
– Cobertura de acabamento
frontal
– Teto
– Painel traseiro
– Chapa de base

Armários para sistema de barramento

Largura mm Emb. 200 200 200 Página
Altura mm 2000 2200 2000
Profundidade mm 600 600 800
Cód. Ref. 1 unid. 9670.206 9670.226 9670.208
Peso kg 34,0 36,6 37,5
Acessórios
Laterais parafusadas em chapa de aço 2 unid. 8106.235 8126.235 8108.235 643
Cantoneira para montagem modular 4 unid. 8800.430 8800.430 8800.430 655
Conexão para montagem modular externa 6 unid. 8800.490 8800.490 8800.490 654
Kit de conexão para montagem 1 unid. 9674.196 9674.196 9674.198 373

92 Mais informações técnicas estão disponíveis na internet. Rittal Catálogo 35/Caixas e armários
 Sistemas modulares TS 8

Montagem do sistema Página 613 Sistemas modulares TS 8 Página 74 Sistema modular TS 8 em aço inoxidável Página 222

Nossos armários de grande porte
da série TS 8 já apresentam uma
excelente blindagem na versão
padrão cobrindo uma ampla faixa
de frequência. Para exigências de
EMC mais elevadas, a Rittal ofe-
rece o armário TS 8 em um
modelo certificado pela VDE com
elevado nível de blindagem con-
tra alta frequência.
Material e superfície:
– Estrutura do armário: Chapa de
aço, 1,5 mm, Com revesti-
mento em liga de alumínio/
zinco
– Teto: Chapa de aço, 1,5 mm,
com revestimento em liga de
alumínio/zinco, acabamento
externo com pintura e interno
sem pintura
– Porta: Chapa de aço, 2 mm,
com revestimento em liga de
alumínio/zinco, acabamento
externo com pintura e interno
sem pintura
– Painel traseiro: Chapa de aço,
1,5 mm, com revestimento em
liga de alumínio/zinco, acaba-
mento externo com pintura e
interno sem pintura
– Chapas de base: Chapa de
aço, 1,5 mm, Galvanizado
– Placa de montagem: Chapa de
aço, 3 mm, Galvanizado
Cor:
– RAL 7035
Grau de proteção IP segundo
a norma IEC 60 529:
– IP 54
Escopo de fornecimento:
– Estrutura do armário
– Porta(s)
– Porta instalada à direita
podendo ser instalada à
esquerda
– Painel traseiro
– Chapa de teto Nota:
– Chapas de base – No caso de armários monta-
– Placa de montagem dos em módulos é necessária
– 4 olhais de suspensão a vedação para montagem
– Fecho: palheta dupla de 3 mm modular EMC
– 2 trilhos de montagem
Aprovações:
TS 18 x 38 mm
– UL
– 2 trilhos de montagem instala-
– cUL
dos na profundidade do armá-
– VDE
rio

Armários EMC
Largura mm Emb. 800 800 Página
Altura mm 2000 2000
Profundidade mm 600 800
Cód. Ref. 1 unid. 8806.750 8808.750
Peso kg 126,8 137,0
Acessórios
Laterais EMC 2 unid. 8106.750 8108.750 758
Vedação para montagem modular EMC 3 unid. 8800.690 8800.690 758
Divisória 1 unid. 8609.060 8609.080 647
Vedação de divisórias EMC 1 unid. 4348.000 4348.000 758
Cantoneiras da base soleira Flex-Block, 100 mm 4 unid. 8100.000 8100.000 617
Acabamentos para base soleira Flex-Block, 100 mm, lisos 2 unid. Vide página 8100.800 617
Cantoneiras da base soleira Flex-Block, 200 mm 4 unid. 8200.000 8200.000 617
Acabamentos para base soleira Flex-Block, 200 mm, lisos 2 unid. Vide página 8200.800 617
Trilho 1 unid. 2388.850 2388.850 759
Placa de blindagem EMC Vide página Vide página 759
Trilho de blindagem EMC Vide página Vide página 760
Chapas de base EMC 1 unid. 8800.680 8800.680 759
Abraçadeiras para aterramento EMC Vide página Vide página 760
Prensa-cabos EMC Vide página Vide página 760
Canaleta de cabos Vide página Vide página 781
Sistema de iluminação LED Vide página Vide página 750
Fitas de aterramento Vide página Vide página 762
Cordões de aterramento Vide página Vide página 762
Fecho Comfort Vide página Vide página 674

Rittal Catálogo 35/Caixas e armários Mais informações técnicas estão disponíveis na internet. 93
