QUANT.

FORMAS
MADEIRA
QUANT. (m²)
((6,60x0,40)x2)= 5,28m²
- porém será concretado
junto com os radies

VIGA BADRAME BOCA DA AUELA (2X) (DENTE)

PILAR PILAR

2 Ø10.0 C=6.80m

10
10

6,60 m
Estribos
33 Ø 5mm c/ 20cm - L 110cm

5
4 Ø 3/8''
35
40

15
20
10

10

2 Ø10.0 C=6.80m
6,60 m

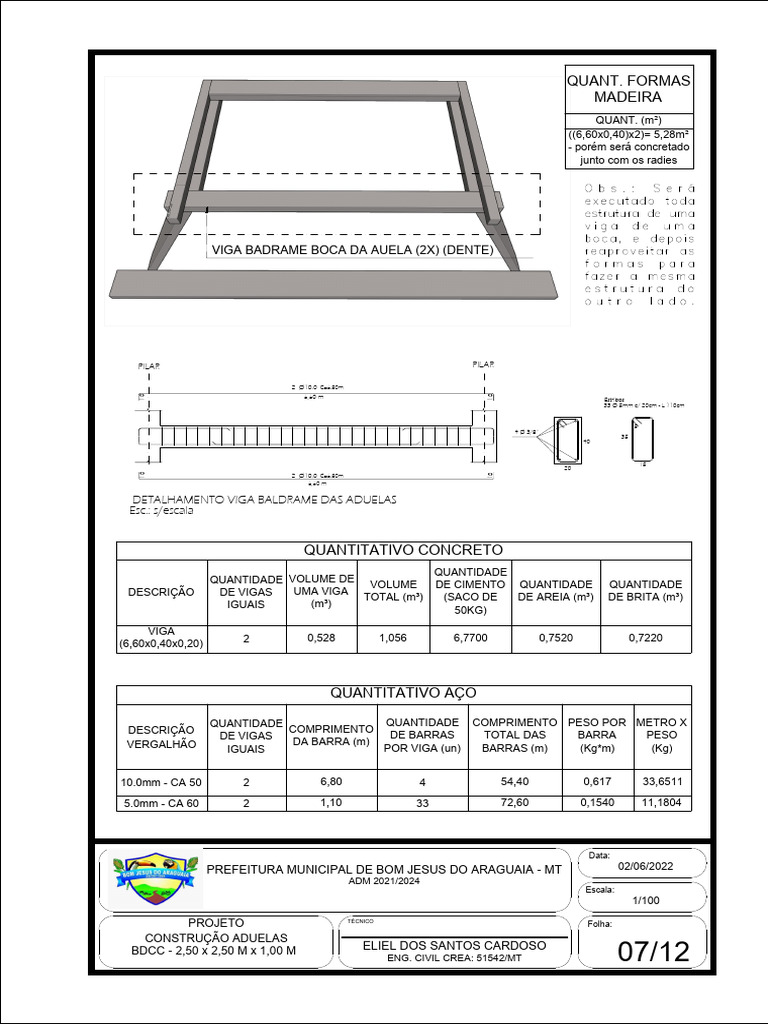

DETALHAMENTO VIGA BALDRAME DAS ADUELAS

Esc.: s/escala

QUANTITATIVO CONCRETO
QUANTIDADE
QUANTIDADE VOLUME DE
VOLUME DE CIMENTO QUANTIDADE QUANTIDADE
DESCRIÇÃO DE VIGAS UMA VIGA
TOTAL (m³) (SACO DE DE AREIA (m³) DE BRITA (m³)
IGUAIS (m³)
50KG)

VIGA
2 0,528 1,056 6,7700 0,7520 0,7220
(6,60x0,40x0,20)

QUANTITATIVO AÇO

QUANTIDADE QUANTIDADE COMPRIMENTO PESO POR METRO X

DESCRIÇÃO COMPRIMENTO
DE VIGAS DE BARRAS TOTAL DAS BARRA PESO
VERGALHÃO DA BARRA (m)
IGUAIS POR VIGA (un) BARRAS (m) (Kg*m) (Kg)

10.0mm - CA 50 2 6,80 4 54,40 0,617 33,6511

5.0mm - CA 60 2 1,10 33 72,60 0,1540 11,1804

Data:
PREFEITURA MUNICIPAL DE BOM JESUS DO ARAGUAIA - MT 02/06/2022
ADM 2021/2024
Escala:
1/100

PROJETO TÉCNICO
Folha:
CONSTRUÇÃO ADUELAS
BDCC - 2,50 x 2,50 M x 1,00 M ELIEL DOS SANTOS CARDOSO
ENG. CIVIL CREA: 51542/MT 07/12
