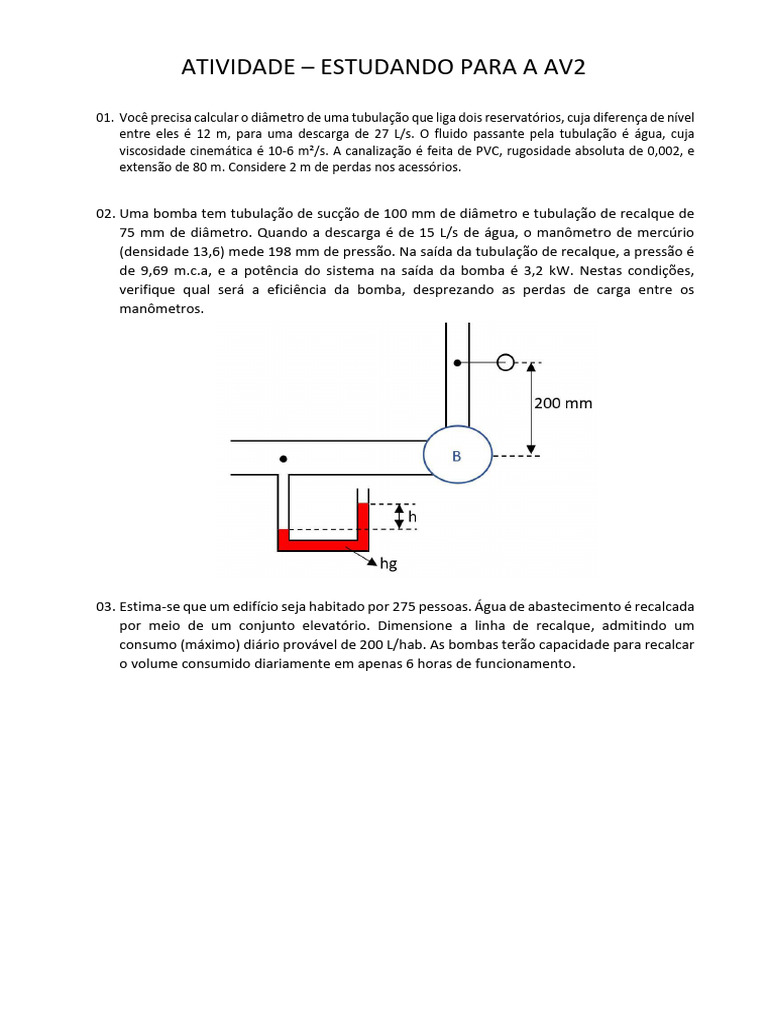

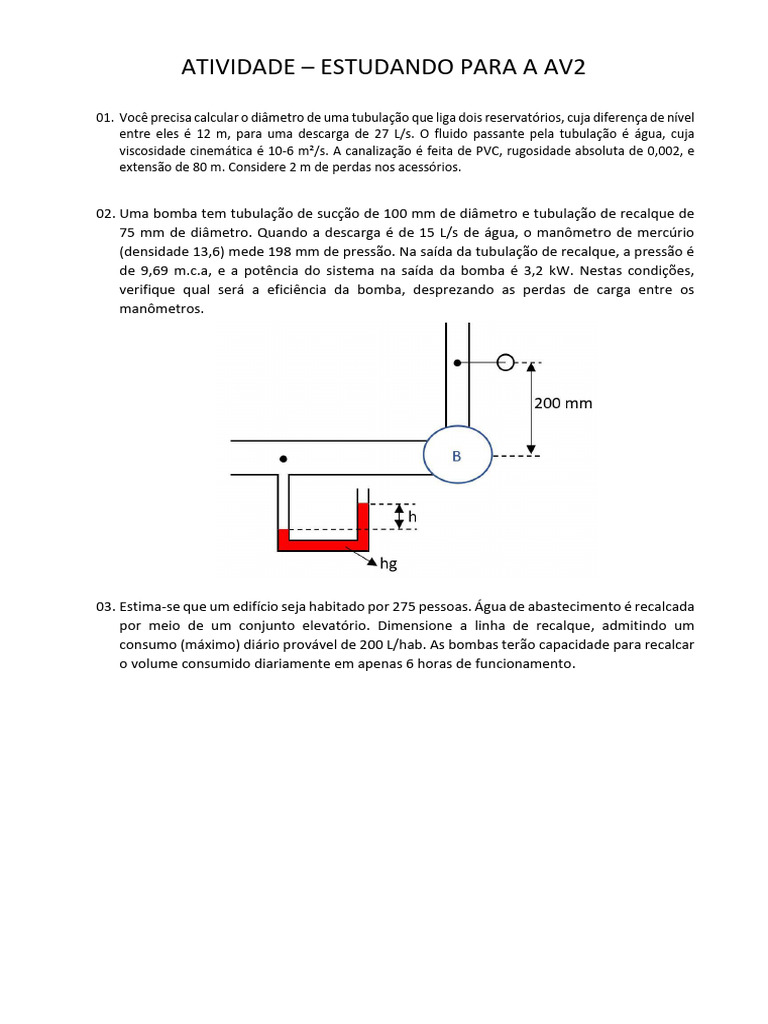

ATIVIDADE – ESTUDANDO PARA A AV2

01. Você precisa calcular o diâmetro de uma tubulação que liga dois reservatórios, cuja diferença de nível
entre eles é 12 m, para uma descarga de 27 L/s. O fluido passante pela tubulação é água, cuja
viscosidade cinemática é 10-6 m²/s. A canalização é feita de PVC, rugosidade absoluta de 0,002, e
extensão de 80 m. Considere 2 m de perdas nos acessórios.

02. Uma bomba tem tubulação de sucção de 100 mm de diâmetro e tubulação de recalque de
75 mm de diâmetro. Quando a descarga é de 15 L/s de água, o manômetro de mercúrio
(densidade 13,6) mede 198 mm de pressão. Na saída da tubulação de recalque, a pressão é
de 9,69 m.c.a, e a potência do sistema na saída da bomba é 3,2 kW. Nestas condições,
verifique qual será a eficiência da bomba, desprezando as perdas de carga entre os
manômetros.

03. Estima-se que um edifício seja habitado por 275 pessoas. Água de abastecimento é recalcada
por meio de um conjunto elevatório. Dimensione a linha de recalque, admitindo um
consumo (máximo) diário provável de 200 L/hab. As bombas terão capacidade para recalcar
o volume consumido diariamente em apenas 6 horas de funcionamento.
04. Dimensione a linha de recalque esquematizada na ilustração, com critérios de economia.
Calcule a potência do conjunto elevatório.

Dados de Projeto
Vazão 28 L/s
Período de Funcionamento 24h
Altura de sucção 2m
Altura de Recalque 30 m
Altura Geométrica 32 m
K (operação) 1,2
Rendimento da bomba 80%
Rendimento do motor 85%
Material da Tubulação PVC
Perdas na sucção (m)
Acessório Comprimento Equivalente (Le)
Válvula de pé + Crivo 65 m
Cotovelo 90º 4,1 m
Perdas no recalque (m)
Acessório Comprimento Equivalente (Le)
Válvula de retenção 16 m
2 Curvas de 90º 6,6 m (3,3 m cada)
RG de Gaveta aberta 1,4 m
Saída na Canalização 6 m
05. A bomba ilustrada na Figura 3 tem o NPSH requerido igual a 3 m. Na tubulação de sucção há
uma válvula de pé com crivo e uma curva 90º. Sabendo que o diâmetro da sucção é de 4”
(110 mm) e a vazão recalcada é de 10 L/s, determine se a condição de funcionamento deste
sistema é satisfeita para uma folga de 2 m, justificando sua resposta.

Figura 3 – Instalação hidráulica de cobre à cota 900,0 m, cuja temperatura da água é de 20ºC.

06. Uma bomba é dimensionada para operar com uma vazão de 3 m³/h de água, a 40ºC, com
altura de sucção de 4,0 m. O comprimento equivalente nos acessórios e tubulações de
sucção e recalque são, respectivamente, de 10,2 m e 22,5 m, ambas com fator de atrito igual
a 0,022. Os reservatórios de sucção e recalque são abertos para a atmosfera, onde a pressão
local é de 98,5 kPa. Dada a curva de NPSH fornecida pelo fabricante do equipamento, Figura
4, determine o diâmetro comercial máximo ou mínimo da tubulação de sucção para que não
ocorra o fenômeno da cavitação, considerando uma folga de 1,5 m.

Figura 4 – Curva de NPSH fornecida pelo fabricante da bomba, em função da vazão.
