PORTAS

LÓGICAS: 3
ca

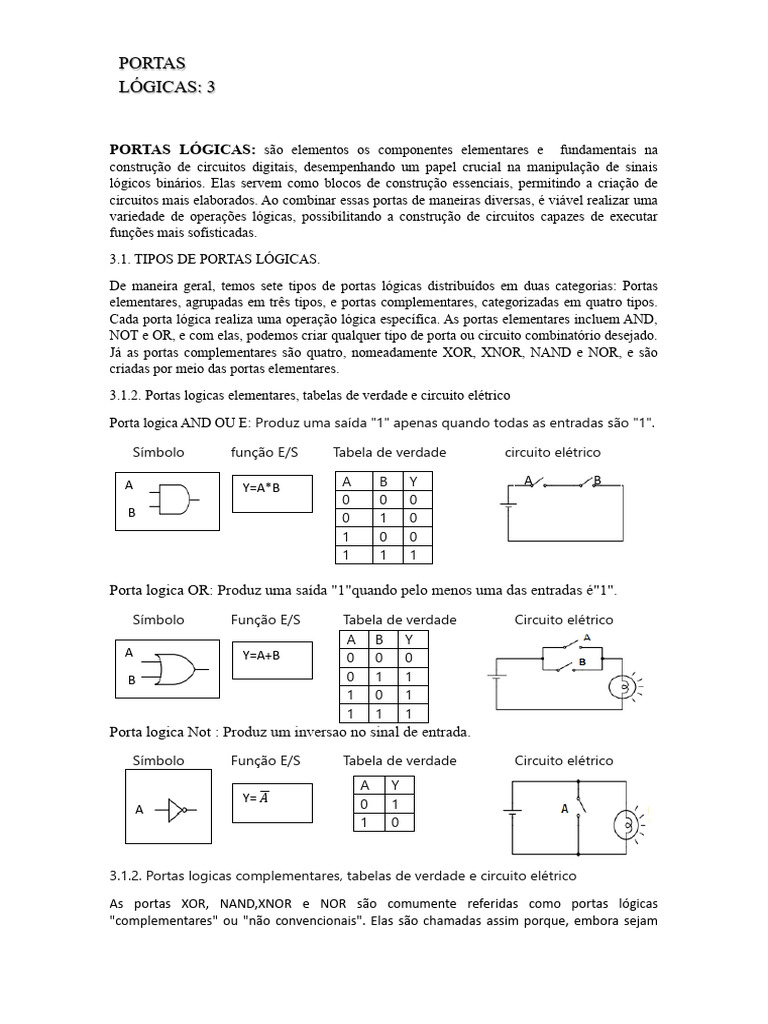

PORTAS LÓGICAS: são elementos os componentes elementares e fundamentais na

construção de circuitos digitais, desempenhando um papel crucial na manipulação de sinais
lógicos binários. Elas servem como blocos de construção essenciais, permitindo a criação de
circuitos mais elaborados. Ao combinar essas portas de maneiras diversas, é viável realizar uma
variedade de operações lógicas, possibilitando a construção de circuitos capazes de executar
funções mais sofisticadas.
3.1. TIPOS DE PORTAS LÓGICAS.
De maneira geral, temos sete tipos de portas lógicas distribuídos em duas categorias: Portas
elementares, agrupadas em três tipos, e portas complementares, categorizadas em quatro tipos.
Cada porta lógica realiza uma operação lógica específica. As portas elementares incluem AND,
NOT e OR, e com elas, podemos criar qualquer tipo de porta ou circuito combinatório desejado.
Já as portas complementares são quatro, nomeadamente XOR, XNOR, NAND e NOR, e são
criadas por meio das portas elementares.
3.1.2. Portas logicas elementares, tabelas de verdade e circuito elétrico

Porta logica AND OU E: Produz uma saída "1" apenas quando todas as entradas são "1".

Símbolo função E/S Tabela de verdade circuito elétrico

A Y=A*B A B Y A B
0 0 0
B 0 1 0
1 0 0
1 1 1

Porta logica OR: Produz uma saída "1"quando pelo menos uma das entradas é"1".
Símbolo Função E/S Tabela de verdade Circuito elétrico
A B Y
A Y=A+B 0 0 0
B 0 1 1
1 0 1
1 1 1
Porta logica Not : Produz um inversao no sinal de entrada.
Símbolo Função E/S Tabela de verdade Circuito elétrico
A Y
Y= 𝐴 0 1
A
1 0

3.1.2. Portas logicas complementares, tabelas de verdade e circuito elétrico

As portas XOR, NAND,XNOR e NOR são comumente referidas como portas lógicas
"complementares" ou "não convencionais". Elas são chamadas assim porque, embora sejam
fundamentais na construção de circuitos digitais, suas funções lógicas podem ser expressas de
maneira mais direta ou eficiente usando combinações de portas lógicas mais básicas (AND, OR e
NOT).

Porta logica NOR: Produz uma saída "0"quando pelo menos uma das entradas é"1".

Símbolo função E/S Tabela de verdade circuito elétrico

A A B Y
Y=𝐴 + 𝐵
0 0 1
B 0 1 0
1 0 0
1 1 0

Porta logica NAND: Produz uma saída "1"quando pelo menos uma das entradas é"0".
Símbolo Função E/S Tabela de verdade Circuito elétrico
A B Y
A Y=𝐴 ∗ 𝐵 0 0 1
B 0 1 1
1 0 1
1 1 0

Porta logica exclusiva XOR: Produz uma saída "1" quando as entradas são diferentes.

Símbolo função E/S Tabela de verdade circuito elétrico

A Y=A⊕B A B Y
0 0 0
B 0 1 1
1 0 1
1 1 0

Porta logica XNOR: Produz uma saída "1" quando as entradas são Iguais.
Símbolo Função E/S Tabela de verdade Circuito elétrico
A B Y
A Y=𝐴 ⊕ 𝐵 0 0 1
B 0 1 0
1 0 0
1 1 1
