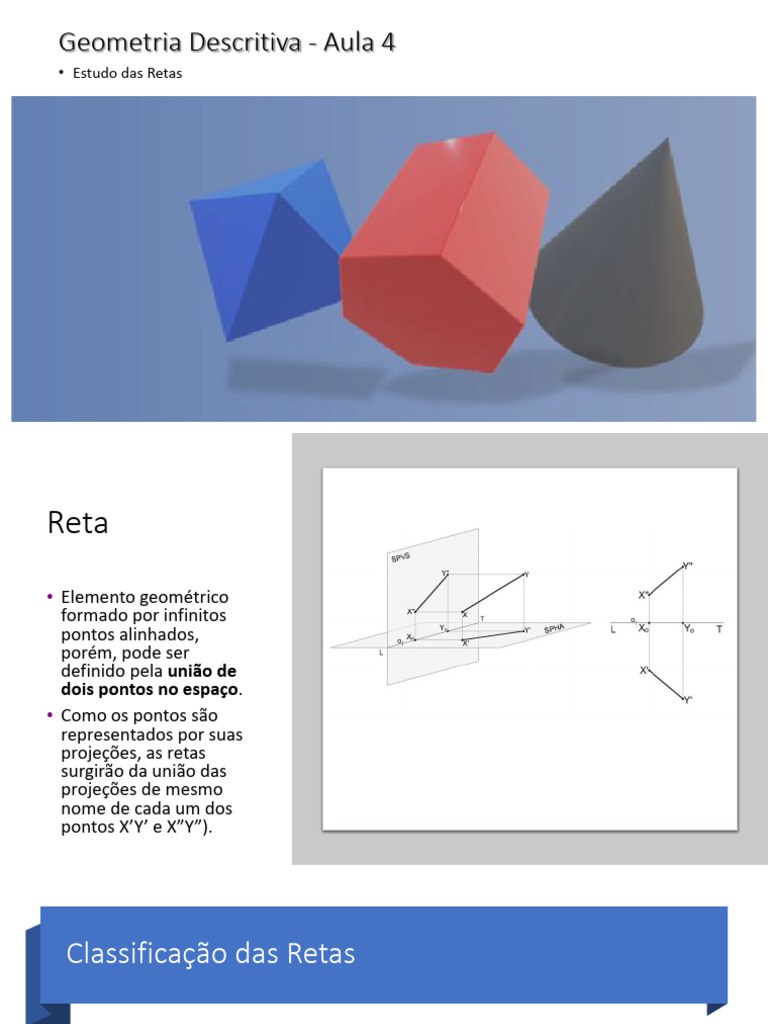

Geometria Descritiva - Aula 4

• Estudo das Retas

Reta
• Elemento geométrico
formado por infinitos
pontos alinhados,
porém, pode ser
definido pela união de
dois pontos no espaço.
• Como os pontos são
representados por suas
projeções, as retas
surgirão da união das
projeções de mesmo
nome de cada um dos
pontos X’Y’ e X”Y”).
Classificação das Retas

• As retas são classificadas a partir de suas relações com os planos de

projeção e das relações de suas projeções com a LT;
• As retas podem ser oblíquas, paralelas ou perpendiculares ao PV e/ou ao
PH;
• As retas são infinitas e identificadas por letras minúsculas (a, b, c...), mas
também podem ter seus segmentos delimitados por dois pontos (AB, CD,
EF...);
• A seguir, apresentaremos cada uma delas, considerando apenas segmentos
localizados no I Diedro.
Reta Qualquer
• Oblíqua ao PH e ao PV
• Intercepta o PH e o PV
• Épura é representada
pelas projeções
horizontal e vertical
oblíquas à LT
• Não há projeções em
verdadeira grandeza (VG)
Reta
Horizontal
• Paralela ao PH e oblíqua
ao PV
• Intercepta apenas o PV
• Épura representada pela
projeção horizontal
oblíqua à LT e projeção
vertical paralela à LT
• Projeção horizontal em
verdadeira grandeza (VG)
Reta Frontal

• Paralela ao PV e oblíqua
ao PH
• Intercepta apena o PH
• Épura representada pela
projeção horizontal
paralela à LT e pela
projeção vertical oblíqua
à LT
• Projeção vertical em
verdadeira grandeza (VG)
Reta Fronto-
horizontal
• Paralela tanto ao PH
como ao PV
• Não intercepta os planos
de projeção
• Épura representada
pelas projeções
horizontal e vertical
paralelas à LT
• Ambas as projeções em
verdadeira grandeza (VG)
Reta de Topo

• Perpendicular ao PV e
paralela ao PH
• Intercepta o PV
• Épura representada pela
projeção horizontal
perpendicular à LT e
projeção vertical como
um ponto
• Projeção horizontal em
verdadeira grandeza (VG)
Reta Vertical

• Perpendicular ao PH e
paralela ao PV
• Intercepta o PH
• Épura representada pela
projeção vertical
perpendicular à LT e
projeção horizontal igual
a um ponto
• Projeção vertical em
verdadeira grandeza (VG)
Reta de Perfil

• Oblíqua ao PH e ao PV
• Intercepta o PH e o PV
• Épura é representada
pelas projeções
horizontal e vertical
perpendiculares à LT
• Não há projeções em
verdadeira grandeza (VG)
Resumindo...
Legenda: Paralelo ( ∥ ), Perpendicular ( ∟ ), Oblíquo ( ∠ ) e Ponto (∙)

Reta PH PV r' r"

Qualquer ∠ ∠ ∠ LT ∠ LT

Frontal ∠ ∥ ∥ LT ∠ LT

Horizontal ∥ ∠ ∠ LT ∥ LT

Fronto-horizontal ∥ ∥ ∥ LT ∥ LT

Vertical ∟ ∥ ∙ ∟ LT

Topo ∥ ∟ ∟ LT ∙

Perfil ∠ ∠ ∟ LT ∟ LT
Desenhando as retas:

A (-2, 2, 6)
B (-6, 7, 3)

C (1, 1, 4)
D (5, 5, 4)

E (9, 3, 1)
F (9, 3, 7)
Pertinência de Ponto e Reta

A, B, C
e/ou D
pertencem
à reta s?

Por quê?
5 minutos para
responder

• De acordo com o que já foi visto até

aqui, acesse o link descrito abaixo ou
aponte o celular para o QR Code e
responda a uma rápida pergunta.
• https://www.menti.com/oepk58waay
• Resultado:
https://www.mentimeter.com/s/162c12c
2eee4c6ccdfe2260b56f320ea/b80f4e6dc4
da
Pertinência de Ponto e Reta

Regra Geral
X ϵ LM

X’ ϵ L’M’
e
X” ϵ L”M”
Exercício de Fixação
Dadas as retas abaixo, afirmar quais são seus tipos e em quais Diedros
estão representadas.

a – Fronto-horizontal (IV Diedro)

b – Frontal (II Diedro)
c – Perfil (III Diedro)
d – Vertical (I Diedro)
e – Horizontal (I Diedro)
f – Qualquer (III Diedro)
g – Topo (I Diedro)
h – Qualquer (IV Diedro)
i – Vertical (II Diedro)
j – Horizontal (III Diedro)
l – Perfil (IV Diedro)
m – Fronto-horizontal (II Diedro)
