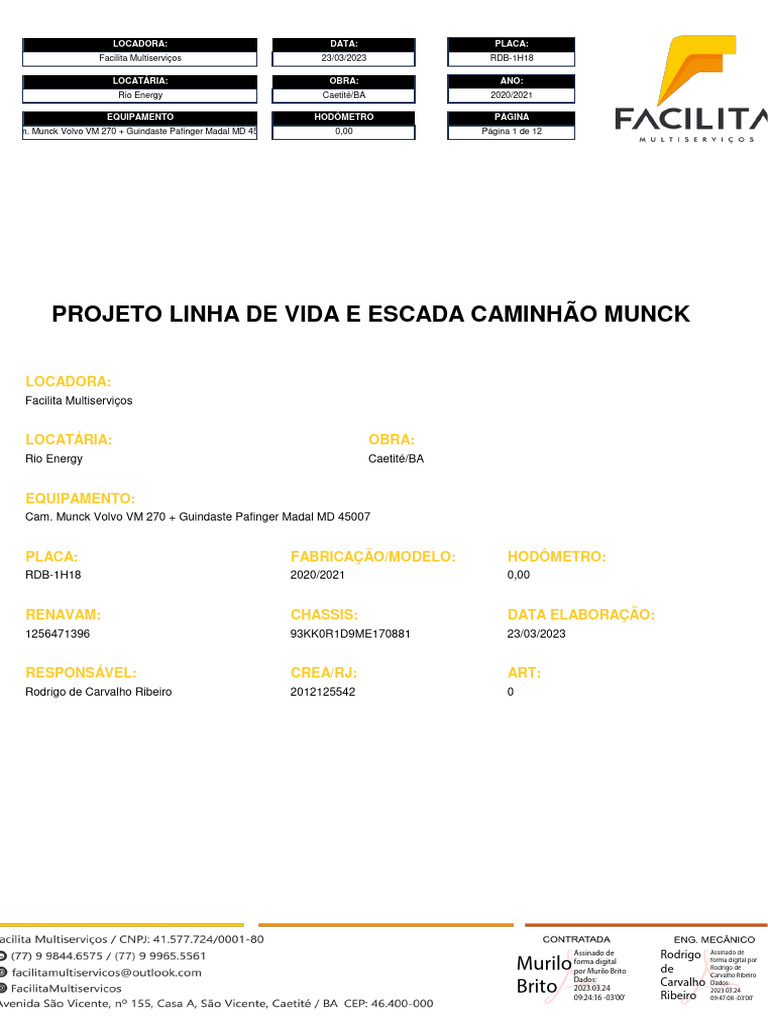

LOCADORA: DATA: PLACA:

Facilita Multiserviços 23/03/2023 RDB-1H18

LOCATÁRIA: OBRA: ANO:


Rio Energy Caetité/BA 2020/2021

EQUIPAMENTO HODÔMETRO PÁGINA


Cam. Munck Volvo VM 270 + Guindaste Pafinger Madal MD 45007 0,00 Página 1 de 12

PROJETO LINHA DE VIDA E ESCADA CAMINHÃO MUNCK

LOCADORA:
Facilita Multiserviços

LOCATÁRIA: OBRA:
Rio Energy Caetité/BA

EQUIPAMENTO:
Cam. Munck Volvo VM 270 + Guindaste Pafinger Madal MD 45007

PLACA: FABRICAÇÃO/MODELO: HODÔMETRO:


RDB-1H18 2020/2021 0,00

RENAVAM: CHASSIS: DATA ELABORAÇÃO:


1256471396 93KK0R1D9ME170881 23/03/2023

RESPONSÁVEL: CREA/RJ: ART:


Rodrigo de Carvalho Ribeiro 2012125542 0

Assinado de Rodrigo Assinado de

Murilo forma digital


por Murilo Brito de
forma digital por
Rodrigo de
Carvalho Ribeiro

Brito
Dados:
2023.03.24
Carvalho Dados:
2023.03.24
09:24:16 -03'00' Ribeiro 09:47:08 -03'00'
LOCADORA: DATA: PLACA:
Facilita Multiserviços 23/03/2023 RDB-1H18

LOCATÁRIA: OBRA: ANO:


Rio Energy Caetité/BA 2020/2021

EQUIPAMENTO HODÔMETRO PÁGINA


Cam. Munck Volvo VM 270 + Guindaste Pafinger Madal MD 45007 0,00 Página 2 de 12

ÍNDICE

1. PROJETO LINHA DE VIDA E ESCADA CAMINHÃO MUNCK ................................................................................... 3


1.1 – Suporte ................................................................................................................................................ 3
1.2 – Grampos .............................................................................................................................................. 3
1.3 – Memória de Cálculo ........................................................................................................................... 3
1.4 – Linha de Vida ...................................................................................................................................... 3
2. CONCLUSÃO: .........................................................................................................................................................
12

Rodrigo Assinado de

Murilo Assinado de forma


digital por Murilo
Brito
de
forma digital
por Rodrigo de
Carvalho Ribeiro
Carvalho Dados:
Brito Dados: 2023.03.24
09:24:32 -03'00'
2023.03.24
Ribeiro 09:46:45 -03'00'
LOCADORA: DATA: PLACA:
Facilita Multiserviços 23/03/2023 RDB-1H18

LOCATÁRIA: OBRA: ANO:


Cam. Munck Volvo VM 270 + Guindaste Pafinger Madal MD 45007 Caetité/BA 2020/2021

EQUIPAMENTO HODÔMETRO PÁGINA


Cam. Munck Volvo VM 270 + Guindaste Pafinger Madal MD 45007 0,00 Página 3 de 12

PROJETO LINHA DE VIDA E ESCADA CAMINHÃO MUNCK

Suporte
• Tubo de aço galvanizado ø ext 2,5”

• Seção anelar com 3 mm de espessura de parede

• 2,10 m de comprimento com 15 cm engastado no lastro do caminhão Cabos de aço

• Diâmetro do cabo 3/8”

• Alma de Fibra

• Comprimento 6 metros

Grampos

• 6 grampos pesados para cabo ø 3/8”

• 3 grampos em cada ponta

Memória de Cálculo
O maior valor entre a carroceria de ambos os caminhões e o solo é de 2 metros de altura.

Para suporte do trabalhador à linha de vida será utilizado talabarte de segurança duplo e o cabo de aço será instalado a 1,80 m de altura do lastro do
caminhão.

A maior distância entre uma ponta e outra da carroceria é de 6 metros, sendo o presente projeto dimensionado para tal.

Linha de Vida
Variáveis definidas

Assinado de
Rodrigo
Murilo
Assinado de
forma digital por forma digital por
Murilo Brito de Rodrigo de
Carvalho Ribeiro

Brito
Dados: Carvalho Dados:
2023.03.24 2023.03.24
09:24:49 -03'00' Ribeiro 09:46:21 -03'00'
LOCADORA: DATA: PLACA:
Facilita Multiserviços 23/03/2023 RDB-1H18

LOCATÁRIA: OBRA: ANO:


Rio Energy Caetité/BA 2020/2021

EQUIPAMENTO HODÔMETRO PÁGINA


Cam. Munck Volvo VM 270 + Guindaste Pafinger Madal MD 45007 0,00 Página 4 de 12

• Cabo de aço ABNT 6x7 AF 1+6 3/8” (9,5mm) carga de ruptura 5500 kgf IPS

• Massa = 0,376kg/m

• Vão = 6m

• Altura do chão à linha de vida = 3,60 m

• Considerar trava quedas retrátil O cabo deve ser instalado com uma flecha maior que 3% do vão

fmin = 0,03*6 = 0,18 m

Cálculo da Reação de apoio devido ao Peso Próprio do Cabo

Onde Rc é a reação de apoio devido ao peso do cabo, v é a distância entre os suportes que serão montados os cabos e fmin é a flecha mínima em metros.

Então: Rc = 9,4kgf

Cálculo da Reação na Horizontal

Onde Rh é a reação na horizontal, N é o número de pessoas que trabalharão simultaneamente na linha de vida (adimitindo 1 (um) trabalhador para o
cálculo dimensional), P é o peso do colaborador somando seu EPI e ferramentas (Considerou-se para P o valor de 110 kg), cp é o fator de impacto
(cp = 2, pior caso), cp é o ângulo formado entre uma linha imaginária que passa pelos dois pontos de apoio e a inclinação do cabo.

Cálculo da Tração no Cabo

Tc = Rc + Rh = 1842,73kgf

Cálculo do Fator de Segurança

Assinado de
Murilo forma digital por
Murilo Brito
Rodrigo
de
Assinado de
forma digital por
Rodrigo de

Brito
Dados:
2023.03.24
Carvalho Carvalho Ribeiro
Dados: 2023.03.24
09:25:04 -03'00' Ribeiro 09:46:01 -03'00'
LOCADORA: DATA: PLACA:
Facilita Multiserviços 23/03/2023 RDB-1H18

LOCATÁRIA: OBRA: ANO:


Rio Energy Caetité/BA 2020/2021

EQUIPAMENTO HODÔMETRO PÁGINA


Cam. Munck Volvo VM 270 + Guindaste Pafinger Madal MD 45007 0,00 Página 5 de 12

Onde Tr é a tração de ruptura mínima (5500kgf)

FS = 2,98

Para o dimensionamento do cabo de aço, adota-se um fator de segurança mínimo de 2,0. Logo, mesmo para o pior cenário o cabo de aço escolhido
atende a solicitação.

Cálculo da Deformação no cabo

Onde é a deformação elástica, P é a caga aplicada, L é o comprimento do cabo, E é o módulo de elasticidade (11.000kg/mm²) e Am é a área
metálica. O cálculo da área metálica de um cabo de aço ou cordoalha pode ser feito através da fórmula abaixo.

Am = F x d²

Onde, F é o fator de multiplicação que varia em função da construção do cabo de aço divulgado pelo fabricante (F=0,395), d é o diâmetro nominal do
cabo ou cordoalha em milímetros.Tem‐ se então:

Am = 35,874 mm²

Assim,

Δ L = 28,19 mm

Cálculo de L1 (comprimento do cabo parabólico)

L1 = 6000 mm
Esse é o comprimento inicial de montagem do cabo de aço, quando esse cabo de aço for solicitado conforme os parâmetros utilizados para os
cálculos, seu comprimento final se altera (ΔL), de forma que:

Lf = L1 + ΔL = 6028,19

Cálculo da Flecha máxima (dinâmica) no cabo


Com o comprimento real do cabo segue o cálculo da flecha máxima:

Assinado de Rodrigo Assinado de

Murilo forma digital por


Murilo Brito de
forma digital por
Rodrigo de
Carvalho Ribeiro

Brito Carvalho
Dados: Dados:
2023.03.24 2023.03.24
09:26:20 -03'00' Ribeiro 09:45:39 -03'00'
LOCADORA: DATA: PLACA:
Facilita Multiserviços 23/03/2023 RDB-1H18

LOCATÁRIA: OBRA: ANO:


Rio Energy Caetité/BA 2020/2021

EQUIPAMENTO HODÔMETRO PÁGINA


Cam. Munck Volvo VM 270 + Guindaste Pafinger Madal MD 45007 0,00 Página 6 de 12

O número acima expressa a altura que o cabo de aço descerá caso ocorra uma queda e deverá ser considerada para a
determinação da zona livre de queda.

ZLQ = f3 + a + b + c + d
f3 = Flecha dinâmica de cálculo.
a = Comprimento do talabarte (1 m)
b = Comprimento do absorvedor de energia totalmente aberto (nesse caso não haverá absorvedor de energia).
c = Distância do elemento de engate do cinturão ate o pé da pessoa (1,5 m).
d = Distancia de segurança (1 metro; determinada nas normas NBR 14626, 14627, 14628, 14629, 15834).
Assim: ZLQ = 3,8 m
Essa altura deverá ser considerada entre a linha de vida e o chão, assim considerando o comprimento da coluna de aço que ficará
em cima da carroceria do caminhão.

Assinado de Rodrigo
Murilo
Assinado de forma
forma digital digital por
por Murilo Brito de Rodrigo de
Carvalho Carvalho Ribeiro

Brito
Dados:
Dados: 2023.03.24
2023.03.24
09:26:49 -03'00' Ribeiro 09:45:18 -03'00'
LOCADORA: DATA: PLACA:
Facilita Multiserviços 23/03/2023 RDB-1H18

LOCATÁRIA: OBRA: ANO:


Rio Energy Caetité/BA 2020/2021

EQUIPAMENTO HODÔMETRO PÁGINA


Cam. Munck Volvo VM 270 + Guindaste Pafinger Madal MD 45007 0,00 Página 7 de 12

Como dito acima, uma carga de 110kg irá gerar um esforço trativo no cabo de 1842,73 kgf. Esse esforço será divido igualmente
entre os dois suportes. (921,365 kgf para cada suporte).

Carga aplicada no suporte Diagrama de esforço axial

Rodrigo Assinado de

Murilo Assinado de
forma digital por
Murilo Brito
de
forma digital
por Rodrigo de
Carvalho Ribeiro
Carvalho
Brito
Dados:
Dados: 2023.03.24
2023.03.24
09:27:07 -03'00' Ribeiro 09:44:59 -03'00'
LOCADORA: DATA: PLACA:
Facilita Multiserviços 23/03/2023 RDB-1H18

LOCATÁRIA: OBRA: ANO:


Rio Energy Caetité/BA 2020/2021

EQUIPAMENTO HODÔMETRO PÁGINA


Cam. Munck Volvo VM 270 + Guindaste Pafinger Madal MD 45007 0,00 Página 8 de 12

Diagrama de esforço cortante Diagrama do momento fletor

Assinado de Rodrigo Assinado de

Murilo forma digital por


Murilo Brito
de
Carvalho
forma digital por
Rodrigo de
Carvalho Ribeiro

Brito
Dados: Dados: 2023.03.24
2023.03.24 Ribeiro 09:44:39 -03'00'
09:27:24 -03'00'
LOCADORA: DATA: PLACA:
Facilita Multiserviços 23/03/2023 RDB-1H18

LOCATÁRIA: OBRA: ANO:


Rio Energy Caetité/BA 2020/2021

EQUIPAMENTO HODÔMETRO PÁGINA


Cam. Munck Volvo VM 270 + Guindaste Pafinger Madal MD 45007 0,00 Página 9 de 12

Diagrama tensão deformação

O esforço aplicado no suporte irá gerar um momento fletor e uma tensão cisalhante, logo uma tensão combinada no suporte. O momento fletor
gerado pela força aplicada pode ser visto no diagrama, de 1,4 KNm. Esse momento será utilizado para o cálculo das tensões suportadas na estrutura
para comparação das tensões de ruptura teórica e coeficiente de segurança.

Para o suporte, a tensão encontrada será de 117,26 MPa. A tensão cisalhante é calculada observando os esforços gerados no diagrama de forças
cortantes, observando o ponto de maior esforço causado pelo momento fletor para cálculo dos esforços combinados. Assim, a força cisalhante é de 9
KN

𝛿=𝐹/A

Rodrigo
Murilo
Assinado de
Assinado de forma forma digital por
digital por Murilo de Rodrigo de
Brito
Carvalho Carvalho Ribeiro

Brito Dados: 2023.03.24


09:27:43 -03'00' Ribeiro
Dados: 2023.03.24
09:44:19 -03'00'
LOCADORA: DATA: PLACA:
Facilita Multiserviços 23/03/2023 RDB-1H18

LOCATÁRIA: OBRA: ANO:


Rio Energy Caetité/BA 2020/2021

EQUIPAMENTO HODÔMETRO PÁGINA


Cam. Munck Volvo VM 270 + Guindaste Pafinger Madal MD 45007 0,00 Página 10 de 12

A tensão cisalhante é de 15,65 Mpa

A tensão de ruptura teórica para aços estruturas é de 350 MPa. Para um coeficiente de segurança de 2, a tensão admissível é de 175MPa. Como é
possível perceber, as tensões sofridas pelo suporte são inferiores a tensão admissível, validando o uso da estrutura para a aplicação em questão,
considerando todas as premissas citadas.

A escada

A escada será utilizada por apenas uma pessoa por vez. A carga aplicada será pontual na direção vertical e, para o projeto esta sendo admitido uma
valor de 100 Kgf ou 1KN
Descrição das estruturas
• Barras laterais em aço 1020 galvanizado de 11/4”
• Degraus em aço 1020 galvanizado com 1”
Memória de cálculo

Projeto da Escada Diagrama dos esforços axiais

Rodrigo
Murilo Assinado de
forma digital por
Murilo Brito
de
Assinado de forma
digital por Rodrigo
de Carvalho Ribeiro
Carvalho
Brito
Dados: 2023.03.24
Dados: 2023.03.24 09:44:00 -03'00'
09:28:03 -03'00' Ribeiro
LOCADORA: DATA: PLACA:
Facilita Multiserviços 23/03/2023 RDB-1H18

LOCATÁRIA: OBRA: ANO:


Rio Energy Caetité/BA 2020/2021

EQUIPAMENTO HODÔMETRO PÁGINA


Cam. Munck Volvo VM 270 + Guindaste Pafinger Madal MD 45007 0,00 Página 11 de 12

Diagrama dos esforços cortante Diagrama do momento fletor

Como pode ser observado nos gráficos acima, não esforço relevante na escada. Com isso, para a carga considerada, a escada apresenta resposta
estrutural satisfatória.

Assinado de Rodrigo Assinado de

Murilo forma digital


por Murilo Brito de
forma digital por
Rodrigo de
Carvalho Ribeiro
Carvalho
Brito
Dados: Dados:
2023.03.24 2023.03.24
09:30:09 -03'00' Ribeiro 09:43:39 -03'00'
LOCADORA: DATA: PLACA:
Facilita Multiserviços 23/03/2023 RDB-1H18

LOCATÁRIA: OBRA: ANO:


Rio Energy Caetité/BA 2020/2021

EQUIPAMENTO HODÔMETRO PÁGINA


Cam. Munck Volvo VM 270 + Guindaste Pafinger Madal MD 45007 0,00 Página 12 de 12

CONCLUSÃO

Pode-se afirmar que as estruturas apresentadas nesse documento atendem as necessidades de segurança exigidas garantindo
confiabilidade em trabalho sob as solicitações impostas que eventualmente possa vir a existir. Diante do exposto, é possível a
movimentação de colaboradores na área delimitada pelos cabos de aços e na escada de acesso.

Caetité/Bahia, quinta-feira, 23 de março de 2023

Assinado de
Rodrigo Assinado
Murilo
de
forma digital por forma digital
Murilo Brito de por Rodrigo de
Carvalho Ribeiro

Brito
Dados: Carvalho Dados:
2023.03.24 2023.03.24
09:30:27 -03'00' Ribeiro 09:43:20 -03'00'

Você também pode gostar
