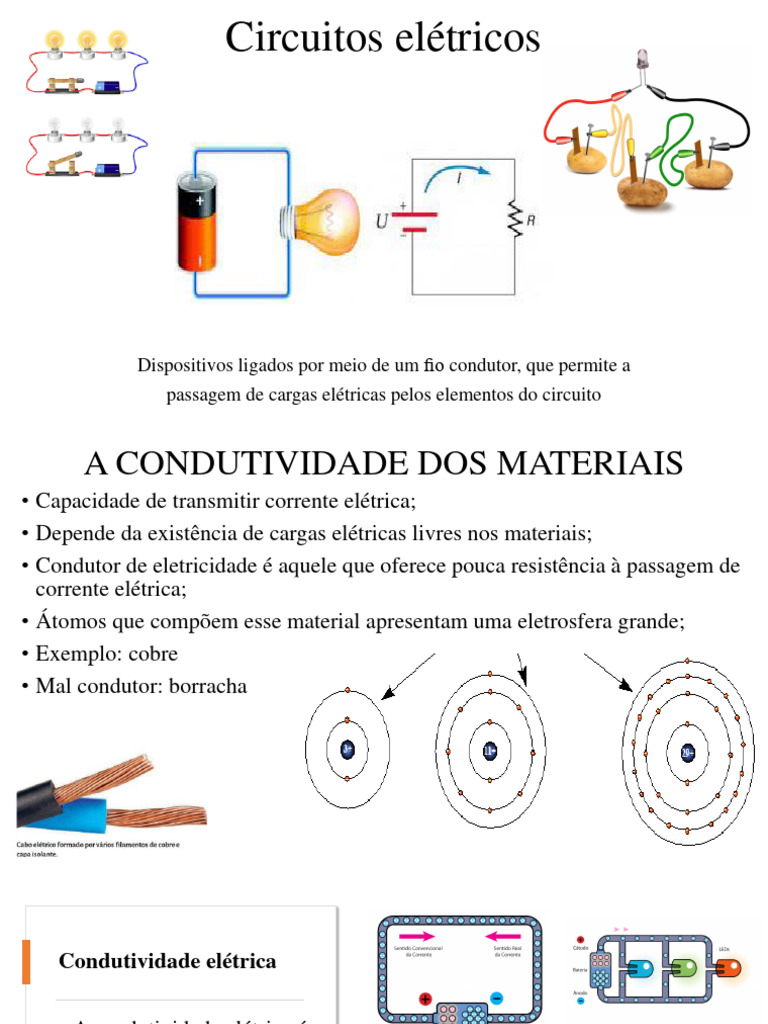

Circuitos elétricos

Dispositivos ligados por meio de um fio condutor, que permite a

passagem de cargas elétricas pelos elementos do circuito
 A CONDUTIVIDADE DOS MATERIAIS
• Capacidade de transmitir corrente elétrica;
• Depende da existência de cargas elétricas livres nos materiais;
• Condutor de eletricidade é aquele que oferece pouca resistência à passagem de
corrente elétrica;
• Átomos que compõem esse material apresentam uma eletrosfera grande;
• Exemplo: cobre
• Mal condutor: borracha
Condutividade elétrica

• A condutividade elétrica é
uma propriedade que
possibilita que materiais
sejam percorridos por
corrente elétrica sem
dificuldades quando
conectados a uma tensão
elétrica;
Materiais condutores de eletricidade
• São aqueles que permitem que os elétrons se
desloquem, devido às suas cargas elétricas
livres;
• A condução de energia elétrica varia de
acordo com o material condutor;
• Cobre, alumínio, prata, ouro, mercúrio etc..
• Comprimento do fio, temperatura, espessura
e densidade influenciam na condutibilidade
elétrica;
• Corpo humano, solo e ar úmido são
condutores;
 Materiais condutores de eletricidade
Isolantes
• Átomos que apresentam elétrons mais
próximos ao núcleo atômico;
• Opõem-se fortemente à movimentação
de cargas;
• Capacitores;
• Um isolante pode tornar-se condutor?
• SIM;
• Madeira, borracha, plástico, vidro,
porcelana, PVC;
Semicondutores
• Apresentam características
intermediárias entre os condutores e
os isolantes;
• São materiais que possuem baixa
condutividade elétrica;
• condutibilidade elétrica pode ser
alterada dependendo das condições;
• Os semicondutores são sólidos
capazes de mudar sua condição de
isolantes para condutores.
• condutividade intrínseca.
• Silício ou germânio;
 CIRCUITO ELÉTRICO E SEUS COMPONENTES
• Dispositivos ligados por meio de um fio condutor, que permite a passagem de
cargas elétricas pelos diferentes elementos do circuito;

• Funções: ligar dispositivos elétricos e distribuição de eletricidade nas residências

• Fio: por onde a energia elétrica circula;

• Gerador: fonte de energia elétrica;

• Interruptor: permitir ou não a passagem da

corrente elétrica no
circuito (dispositivo de manobra);
 CIRCUITO ELÉTRICO E SEUS COMPONENTES
• Capacitores: são componentes elétricos que armazenam cargas elétricas;

• Resistores: converte a energia elétrica em energia térmica

• Fusível:

• Disjuntor:

• Indutores: armazenam a energia elétrica através de um campo magnético;

Um filtro para altas frequências;
 COMPONENTES DOS CIRCUITO ELÉTRICO
❑Fio e cabo elétrico:
• Passagem da corrente elétrica;
• São revestidos por material isolante;
❑Gerador:
• Fornece energia;
• Aparelho capaz de transformar qualquer tipo de energia;
• Provoca uma diferença de potencial entre os terminais dos circuitos elétricos;
❑Interruptor ou chaves:
• Abrir ou fechar o circuito;
 COMPONENTES DOS CIRCUITO ELÉTRICO
❑Resistores:
• Dispositivos elétricos com alta resistência elétrica;

• Transforma energia elétrica em energia térmica (efeito joule);

• Ferros de passar, chuveiros elétricos, churrasqueiras elétricas, aquecedores;

 POTENCIAL ELÉTRICO E DIFERENÇA DE POTENCIAL
ELÉTRICO
• Quantidade de energia necessária para mover uma carga elétrica de um ponto de
referência a um ponto específico de uma região dotada de um campo elétrico;

• Trabalho da força elétrica necessário para movimentar uma carga elétrica de um

lugar a outro;

• Capacidade de atrair ou repelir outras cargas elétricas,

 DIFERENÇA DE POTENCIAL ELÉTRICO
• Diferença de potencial entre dois pontos de um circuito elétrico;
• Para “existir” corrente elétrica entre dois pontos deve-se haver uma diferença
de potencial elétrica entre os mesmos dois pontos;
• Permite que o fluxo de corrente elétrica ocorra no sentido do corpo mais
eletricamente carregado para o corpo menos carregado;
• DDP no SI é representada por U ou V;
• A fonte de diferença de potencial mais comum do cotidiano são as tomadas;

• Fusíveis: prevenir
sobrecargas
 Tomadas de três pinos
• Dar mais segurança contra acidentes elétricos;
• Realiza o aterramento;

Capacitor

Indutor

Fusível
 TIPOS DE CIRCUITOS ELÉTRICOS
Circuitos em série
• Os elementos são conectados no
mesmo fio e só há um caminho para
a passagem da corrente elétrica;
• Corrente elétrica é igual em todos os
elementos do circuito;
• Não há divisão da fiação
Circuitos em paralelo
• Há pelo menos dois caminhos em
que a corrente elétrica pode fluir;
• As ligações são montadas com
resistores independentes;
• Circuito elétrico usado nas
residências;
 Pilhas
• Dispositivo de geração de diferença de potencial a partir de energia química.
• processos de oxidação e redução;
• A saída de elétrons de um dos polos e a chegada deles ao outro polo formam
uma corrente elétrica;
• As pilhas devem ser descartadas de maneira apropriada;
• Pilha recarregáveis;
