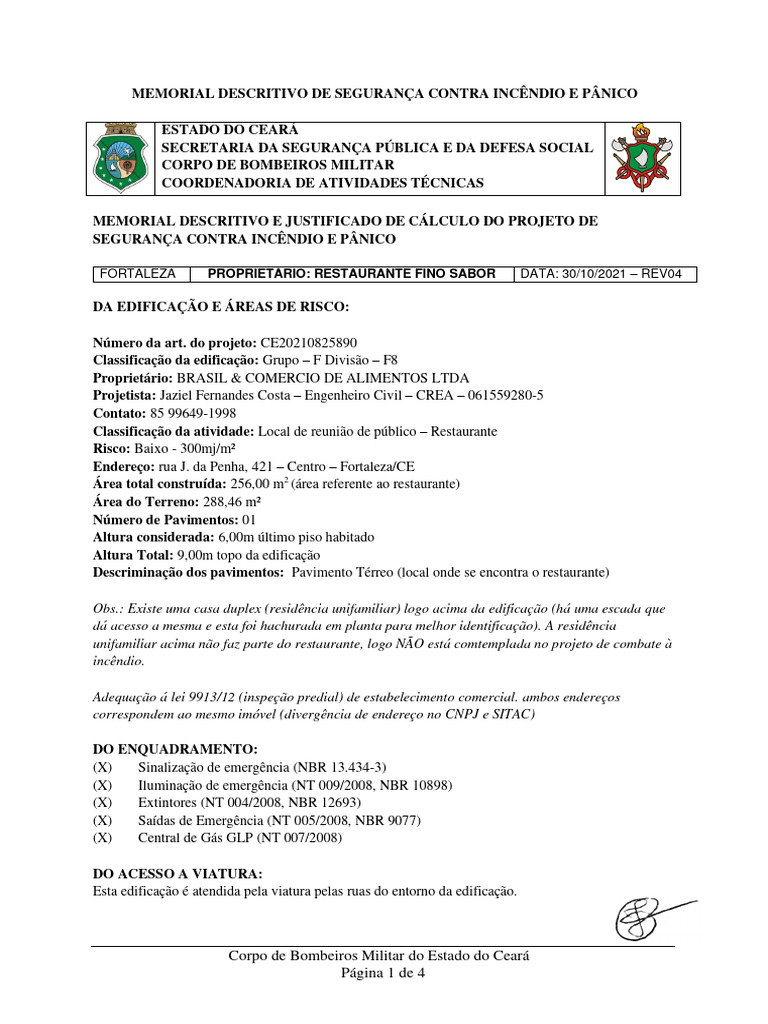

ESTADO DO CEARÁ
SECRETARIA DA SEGURANÇA PÚBLICA E DA DEFESA SOCIAL
CORPO DE BOMBEIROS MILITAR
COORDENADORIA DE ATIVIDADES TÉCNICAS
Obs.: Existe uma casa duplex (residência unifamiliar) logo acima da edificação (há uma escada que
dá acesso a mesma e esta foi hachurada em planta para melhor identificação). A residência
unifamiliar acima não faz parte do restaurante, logo NÃO está comtemplada no projeto de combate à
incêndio.
DO ENQUADRAMENTO:
(X) Sinalização de emergência (NBR 13.434-3)
(X) Iluminação de emergência (NT 009/2008, NBR 10898)
(X) Extintores (NT 004/2008, NBR 12693)
(X) Saídas de Emergência (NT 005/2008, NBR 9077)
(X) Central de Gás GLP (NT 007/2008)
DO ACESSO A VIATURA:
Esta edificação é atendida pela viatura pelas ruas do entorno da edificação.
a) indicação do sentido do
S4
acesso a uma saída que não
esteja aparente;
Símbolo: retangular
S12 Fundo: verde
Mensagem “SAÍDA”
Indicação da saída de
ou Mensagem
emergência, com ou sem
Saída de “SAÍDA” e ou
S13 complementação do pictograma
emergência pictograma e ou seta
fotoluminescente (seta ou
direcional:
imagem, ou ambos)
fotoluminescente, com
altura de letra sempre
S14
> 50 mm
Símbolo: quadrado
Extintor de Fundo: vermelha Indicação de localização dos
E5
incêndio Pictograma: extintores de incêndio
fotoluminescente
Sinalização de
Símbolo: quadrado
solo para Usado para indicar a
(1,00m x 1,00m)
equipamentos localização dos equipamentos
Fundo: vermelha
E17 de combate a de combate a incêndio e
(0,70m x 0,70m)
incêndio alarme, para evitar a sua
Borda: amarela
(hidrantes e obstrução
(largura = 0,15m)
extintores)
DA ILUMINAÇÃO DE EMERGÊNCIA:
Tipo de lâmpada: LED.
Potência (watt): 9 w.
Tensão de alimentação: 30v.
Bloco Autônomo com autonomia de 04 horas ligado em baterias. (BA)
Nível de iluminamento: 600 Lumes, garantindo 5 lux no piso em todos os ambientes
Grau de proteção IP-23
DA SAÍDA DE EMERGÊNCIA:
Quanto à ocupação: Grupo F Divisão F-8
Quanto à altura: Edificação Térreo
Quanto às características construtivas: Código – Z; Edificação concebida para limitar:
• rápido crescimento de incêndio;
• propagação vertical do incêndio;
• colapso estrutural
Central de Gás: com 2 cilindros P13 para uso, fora da projeção da edificação, ver projeto na planta 01
Tubulação:
Em cobre classe “A”, sem costura e ø15mm
TRF dos elementos estruturais: 2 horas
Quando a tubulação estiver sobre a laje a mesma será envelopada no contra piso e quando estiver no
solo natural será envelopada no mesmo. E as subidas de fogão será embutida na alvenaria maciça
conforme detalhe ponto de gás.
Após a instalação ser feita por firma especializada em gás deverá ser feita o teste de estanqueidade
antes de ser entregue aos moradores. Com ART do instalador.
