BOMBA: V3642F230 A 239 - CODIFICADA Motor: MWM D226-4 - Veicular
BOMBA: V3642F230 A 239 - CODIFICADA Motor: MWM D226-4 - Veicular
NOTA 1: As dosagens críticas são fornecidas mm.³/injetada. A partir dessa dosagem o operador deve determinar o número mínimo de injetadas
aplicadas, de acordo com as instruções do fabricante da bancada de testes.
1

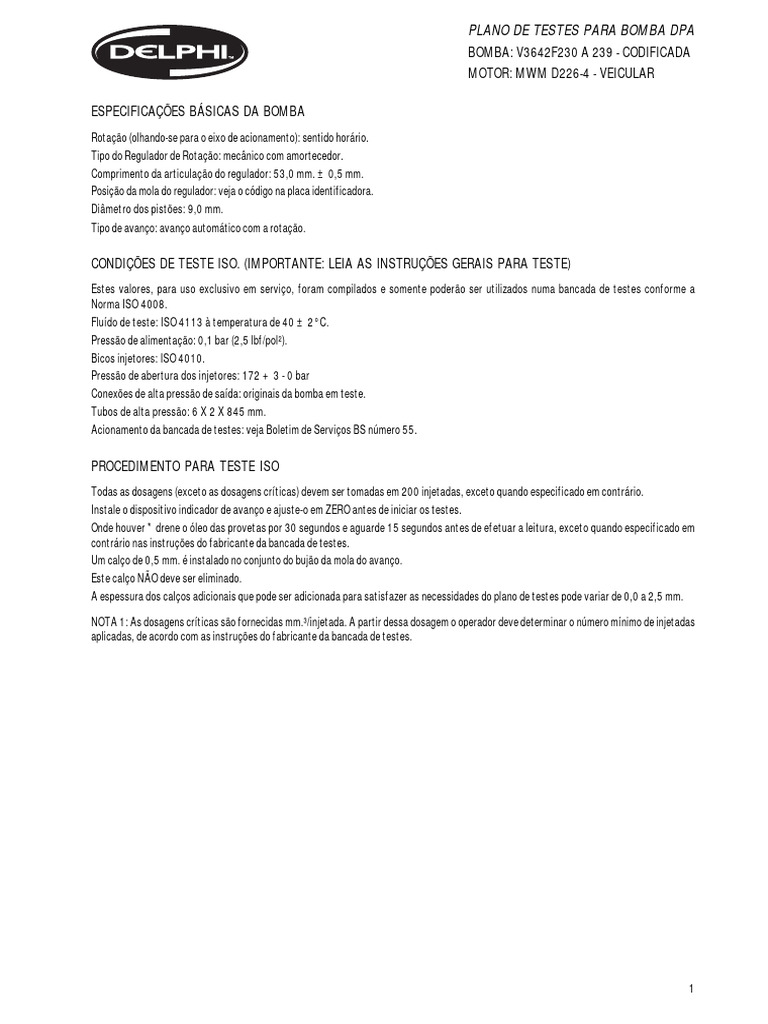

PLANO DE TESTES PARA BOMBA DPA
BOMBA: V3642230 A 239 - CODIFICADA
MOTOR: MWM D226-4 - VEICULAR
BOMBA: V3642F230 A 239 - CODIFICADA
Teste Operação RPM Requisitos
01 Enchimento e sangria 100 máx. Todos os injetores devem estar injetando.
02 Vácuo da bomba 100 16 pol Hg (406 mm. Hg). Tempo máximo permitido 60 segundos.
de transferência
04 Ajuste da pressão 1000 3,8 a 4,3 bar (55 a 63 lbf/pol²). Se necessário use bujões
de transferência reguladores de diferentes espessuras. Consulte a lista de peças.
07 Retorno 900 10 a 45 cm.³ por 100 injetadas. (Vazão média 90 a 405 cm.³/minuto).
09 Dosagem de partida 100 * A dosagem média mínima deve ser igual a do teste 08 menos
31,0 mm.³/injetada. Veja nota 1.
10 Operação com 200 A dosagem média não deve exceder a 1,0 cm.³ Alavanca do
o estrangulador estrangulador fechada.
11 Operação com 200 A dosagem média não deve exceder a 1,5 cm.³ Alavanca do
o acelerador acelerador fechada.
13 Ajuste do regulador V. Tabela Ajuste a alavanca do acelerador, através do parafuso topador da máxima rotação,
para obter dosagem média de 2,0 cm.³ Nenhuma proveta deve exceder 2,5 cm.³
Trave o parafuso topador.
14 Verificação de dosagem V. Tabela Com a alavanca do acelerador ajustada como no teste 13, a dosagem média não deve
ser menor que a do teste 12 menos 0,4 cm.³
15 Ajuste do regulador metade da RPM Ajuste a alavanca do acelerador para obter dosagem média de 1,5 cm.³
indicada na placa Trave o parafuso topador.
16 Sincronização Pela conexão ‘X’ injete óleo a 55 bar de pressão e ajuste o anel sincronização
com a letra E da placa de acionamento. Com a bomba nessa posição, ajuste o
dispositivo sincronizador em 18° e grave uma linha na flange da bomba.
