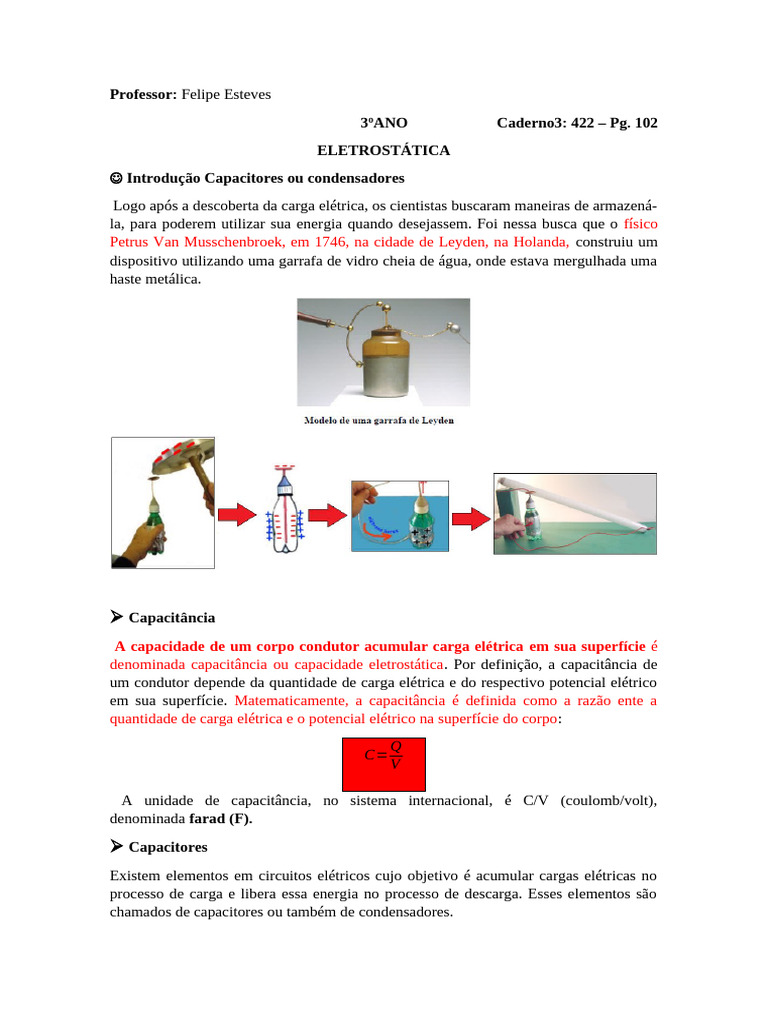

Professor: Felipe Esteves

3ºANO Caderno3: 422 – Pg. 102


ELETROSTÁTICA
 Introdução Capacitores ou condensadores
Logo após a descoberta da carga elétrica, os cientistas buscaram maneiras de armazená-
la, para poderem utilizar sua energia quando desejassem. Foi nessa busca que o físico
Petrus Van Musschenbroek, em 1746, na cidade de Leyden, na Holanda, construiu um
dispositivo utilizando uma garrafa de vidro cheia de água, onde estava mergulhada uma
haste metálica.

 Capacitância
A capacidade de um corpo condutor acumular carga elétrica em sua superfície é
denominada capacitância ou capacidade eletrostática. Por definição, a capacitância de
um condutor depende da quantidade de carga elétrica e do respectivo potencial elétrico
em sua superfície. Matematicamente, a capacitância é definida como a razão ente a
quantidade de carga elétrica e o potencial elétrico na superfície do corpo:
Q
C=
V

A unidade de capacitância, no sistema internacional, é C/V (coulomb/volt),


denominada farad (F).
 Capacitores
Existem elementos em circuitos elétricos cujo objetivo é acumular cargas elétricas no
processo de carga e libera essa energia no processo de descarga. Esses elementos são
chamados de capacitores ou também de condensadores.
Já aprendemos sobre a sua capacitância, logo veremos do ponto de vista analítico,
veremos capacitores esféricos e de placas planas e paralelas.

 Capacitores esféricos
Já conhecemos a sua capacitância:
Q
C=
V
Para condutores esféricos, já conhecemos o seu potencial elétrico:
k .Q
V=
R
Logo substituindo:
Q
C=
k .Q
R
Assim:
Q
1
C=
k .Q
R
Q. R
C=
k .Q
R
C=
k

Analisando a equação anterior, pode-se notar que a capacitância de um condutor é uma


característica do corpo, dependendo apenas de seu raio e do meio em que ele está
inserido.
 Capacitor de placas paralelas
O capacitor plano é constituído de duas placas planas, condutoras e paralelas, entre as
quais é colocado um material isolante denominado dielétrico. Esse material isolante
pode ser: vácuo, ar, mica, cortiça, óleo etc.

Acontece que, enquanto a armadura A está perdendo elétrons, ela está se eletrizando
positivamente, o mesmo fato ocorre na armadura B, só que ao contrário, ou seja, B está
ganhando elétrons, eletrizando-se negativamente.
A capacidade eletrostática do capacitor plano depende:
– Diretamente da área das placas: A
– Inversamente da distância entre as placas: d

– Diretamente da permissividade elétrica do meio: ε


Logo, a capacitância de um capacitor de placas paralelas é dada pela equação:
ε.A
C=
d

As unidades no SI das grandezas apresentadas são:


[C] = F (Farad)
[A] = m²
[d] = m
[ε] = F/m

Vejamos na tabela a seguir a permissividade elétrica (é uma constante física que


descreve como um campo elétrico afeta e é afetado por um meio) de alguns meios
Quando o capacitor está carregado, o campo elétrico entre suas placas é considerado
uniforme.

Esse campo elétrico tem intensidade constante, logo a ddp U entre as placas é
proporcional à distância d entre elas, logo chegamos a equação que já estudamos nos
capítulos anteriores:

 Energia armazenada em um capacitor


De acordo com o que já estudamos, quando cargas elétricas são colocadas na região de
campo elétrico de outras cargas pontuais, o sistema adquire energia potencial
eletrostática. Assim, quando um capacitor é carregado, ele adquire energia potencial
elétrica. Para melhor analise, veremos o comportamento do gráfico a seguir:
Logo a energia potencial elétrica de um capacitor é igual a área abaixo da curva do
gráfico.
Assim:
Ep = A el .

b.h
Ep = el .
2
Q .V
Ep =el .
2

Agora podemos escrever a formula da energia potencial elétrica de várias maneiras


diferentes, partindo da capacitância:
Q
1º Lembre que C= →Q=C . V , substituindo:
V
C.V ²
Ep =
el .
2

Q Q
2º Lembre que C= →V = , substituindo:
V C
C.Q²
Ep =
el .
2.C ²

Ep = el .
2.C
Para capacitores de placas paralelas com DDP, usaremos as mesmas formulas só
que agora no lugar de potencial elétrico (V) teremos DDP (U).

 Associação de capacitores
Da mesma forma que os resistores, geradores e receptores, os capacitores também
podem ser associados em série, em paralelo ou em associações mistas.
 Associação em série
Dois ou mais capacitores estão em série quando entre eles não há nós.
Note algumas propriedades importantes da associação em série:
Associação em série, todos os capacitores adquirem a mesma carga elétrica Q.
 U E=U 1+U 2+U 3+ …+U n
Já sabemos que:
Q Q
C= U=
U C
Logo:
Q Q Q Q Q
= + + +…+
C E C1 C 2 C3 Cn

1 1 1 1 1
= + + +…+
C E C1 C 2 C3 Cn

 Associação em paralelo
Quando dois ou mais capacitores estão em paralelo, podemos perceber a presença dos
nós interligando-os.

Note algumas propriedades importantes da associação em paralelo:


 Todos os capacitores estão sujeitos a mesma DDP (U)
 Q E=Q1 +Q2 +Q3 +…+Q n
Já sabemos que:
Q
C= Q=C .U
U
Logo:
C E . U=C 1 .U +C 2 .U +C 3 .U + …+C n . U

C E =C1 +C 2+ C3 +…+ Cn
EXERCÍCIO
1- (ENEM 2016) Um cosmonauta russo estava a bordo da estação espacial MIR quando
um de seus rádios de comunicação quebrou. Ele constatou que dois capacitores do rádio
de 3μF e 7μF ligados em série estavam queimados. Em função da disponibilidade, foi
preciso substituir os capacitores defeituosos por um único capacitor que cumpria a
mesma função. Qual foi a capacitância, medida em μF, do capacitor utilizado pelo
cosmonauta?
a) 0,1
b) 0,5
c) 2,1
d) 10
e) 21
