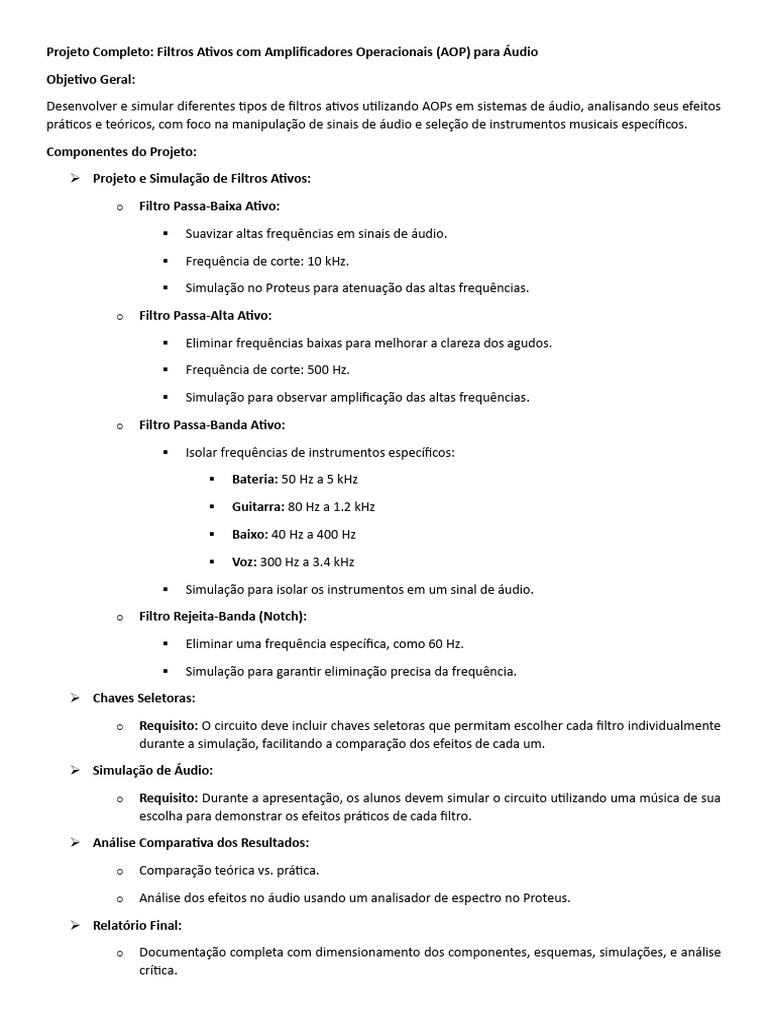

Projeto Completo: Filtros Ativos com Amplificadores Operacionais (AOP) para Áudio
Objetivo Geral:
Desenvolver e simular diferentes tipos de filtros ativos utilizando AOPs em sistemas de áudio, analisando seus efeitos
práticos e teóricos, com foco na manipulação de sinais de áudio e seleção de instrumentos musicais específicos.
Componentes do Projeto:
➢ Projeto e Simulação de Filtros Ativos:
o Filtro Passa-Baixa Ativo:
▪ Suavizar altas frequências em sinais de áudio.
▪ Frequência de corte: 10 kHz.
▪ Simulação no Proteus para atenuação das altas frequências.
o Filtro Passa-Alta Ativo:
▪ Eliminar frequências baixas para melhorar a clareza dos agudos.
▪ Frequência de corte: 500 Hz.
▪ Simulação para observar amplificação das altas frequências.
o Filtro Passa-Banda Ativo:
▪ Isolar frequências de instrumentos específicos:
▪ Bateria: 50 Hz a 5 kHz
▪ Guitarra: 80 Hz a 1.2 kHz
▪ Baixo: 40 Hz a 400 Hz
▪ Voz: 300 Hz a 3.4 kHz
▪ Simulação para isolar os instrumentos em um sinal de áudio.
o Filtro Rejeita-Banda (Notch):
▪ Eliminar uma frequência específica, como 60 Hz.
▪ Simulação para garantir eliminação precisa da frequência.
➢ Chaves Seletoras:
o Requisito: O circuito deve incluir chaves seletoras que permitam escolher cada filtro individualmente
durante a simulação, facilitando a comparação dos efeitos de cada um.
➢ Simulação de Áudio:
o Requisito: Durante a apresentação, os alunos devem simular o circuito utilizando uma música de sua
escolha para demonstrar os efeitos práticos de cada filtro.
➢ Análise Comparativa dos Resultados:
o Comparação teórica vs. prática.
o Análise dos efeitos no áudio usando um analisador de espectro no Proteus.
➢ Relatório Final:
o Documentação completa com dimensionamento dos componentes, esquemas, simulações, e análise
crítica.
➢ Datas e Entregas:
o Apresentação: 22/11/2024.
o Entrega do Trabalho Escrito: O trabalho deverá ser postado no Moodle até o dia da apresentação
(22/11/2024).
o Forma de Apresentação: Não será necessário preparar uma apresentação em PowerPoint; os alunos
devem focar na entrega e na apresentação do trabalho escrito.
➢ Desafio nota extra!!!
Roteiro Extra para o Desafio de Nota Extra: Equalizador Paramétrico Ativo
Objetivo:
Projetar e simular um equalizador paramétrico ativo utilizando amplificadores operacionais, permitindo ajustes
dinâmicos de ganho em três bandas de frequência (graves, médios, agudos).
Sugestão de Frequências:
• Graves: 60 Hz ou 100 Hz
• Médios: 500 Hz ou 1 kHz
• Agudos: 2.5 kHz ou 10 kHz
Opção: Os alunos podem utilizar essas sugestões ou escolher frequências próprias, se julgarem mais
adequadas ao contexto de sua simulação.
Diferença em Relação aos Filtros Ativos Simples:
• Filtros Ativos Simples: Usados para atenuar ou amplificar faixas de frequência específicas de forma fixa (passa-
baixa, passa-alta, etc.). Aplicação em remoção de ruídos ou ajuste básico de tons.
• Equalizador Paramétrico: Oferece controle flexível e dinâmico sobre a frequência central, o ganho e a largura
de banda. Usado em mixagem e produção de áudio para ajustes detalhados.
Simulação:
• Requisito: Demonstrar a modificação do áudio em tempo real, utilizando uma música de escolha do aluno.
