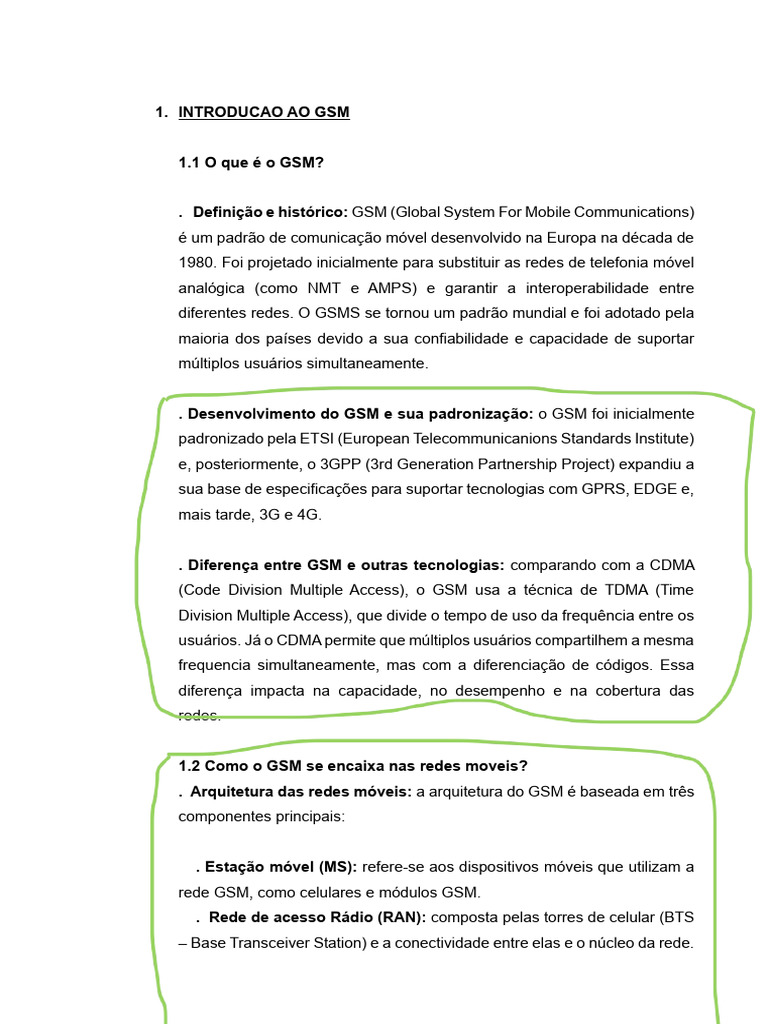

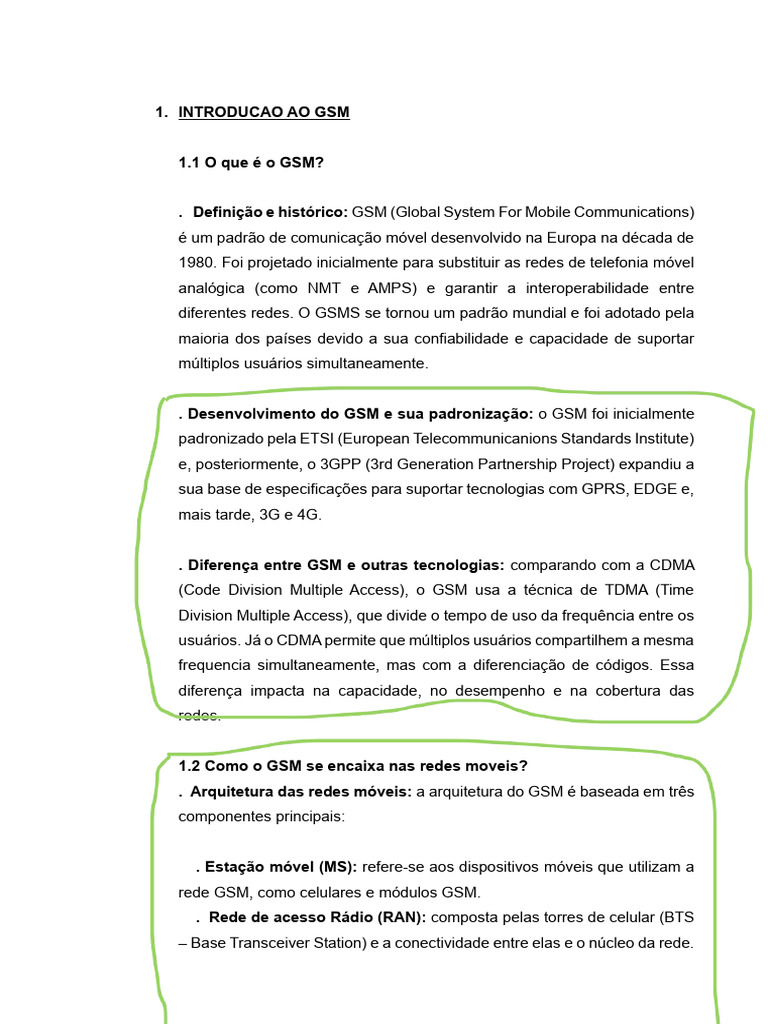

1.
INTRODUCAO AO GSM
1.1 O que é o GSM?
. Definição e histórico: GSM (Global System For Mobile Communications)
é um padrão de comunicação móvel desenvolvido na Europa na década de
1980. Foi projetado inicialmente para substituir as redes de telefonia móvel
analógica (como NMT e AMPS) e garantir a interoperabilidade entre
diferentes redes. O GSMS se tornou um padrão mundial e foi adotado pela
maioria dos países devido a sua confiabilidade e capacidade de suportar
múltiplos usuários simultaneamente.
. Desenvolvimento do GSM e sua padronização: o GSM foi inicialmente
padronizado pela ETSI (European Telecommunicanions Standards Institute)
e, posteriormente, o 3GPP (3rd Generation Partnership Project) expandiu a
sua base de especificações para suportar tecnologias com GPRS, EDGE e,
mais tarde, 3G e 4G.
. Diferença entre GSM e outras tecnologias: comparando com a CDMA
(Code Division Multiple Access), o GSM usa a técnica de TDMA (Time
Division Multiple Access), que divide o tempo de uso da frequência entre os
usuários. Já o CDMA permite que múltiplos usuários compartilhem a mesma
frequencia simultaneamente, mas com a diferenciação de códigos. Essa
diferença impacta na capacidade, no desempenho e na cobertura das
redes.
1.2 Como o GSM se encaixa nas redes moveis?
. Arquitetura das redes móveis: a arquitetura do GSM é baseada em três
componentes principais:
. Estação móvel (MS): refere-se aos dispositivos móveis que utilizam a
rede GSM, como celulares e módulos GSM.
. Rede de acesso Rádio (RAN): composta pelas torres de celular (BTS
– Base Transceiver Station) e a conectividade entre elas e o núcleo da rede.
. Núcleo da Rede (Core Network): a parte central da rede que gerencia
o roteamento de chamadas, dados e autenticação.
2. ESTRUTURA E COMPONENTES DO MÓDULO GSM
2.1 Componentes principais de um modulo GSM:
. Modem GSM: o modem o componente central que converte sinais digitais
para sinais de radiofrequência e vice-versa. Ele comunica-se com a rede
GSM para fazer chamadas, enviar mensagens SMS e transmitir dados.
. Antena: a antena é responsável pela transmissão e recepção dos sinais
de rádio entre módulos GSM e rede celular. O tipo de antena pode variar de
acordo com o modelo de modulo (interno ou externo).
. Interface de comunicação (Serial, UART, etc.): a interface de
comunicação permite que o modulo GSM seja controlado por
microcontroladores (como Arduino, Raspberry Pi, etc.) através de comando
AT (comandos de texto), ou outros protocolos de comunicação serial como
UART (Universal Asynchronous Receiver/Transmitter).
2.2 Funcionamento básico de um modulo GS
. Transmissão e recepção de dados: o modulo GSM é responsável
por enviar e receber dados através da rede móvel. Isso inclui voz (em
chamadas) e dados (como SMS e conexões GPRS). Ele estabelece
uma conexão com a estação base da rede celular, passando dados
através de canais de controle e canais de tráfego.
. Protocolos de comunicação (AT Ccommands): o modulo GSM usa
comandos AT (que significam attention) para se comunicar com o
microcontrolador. Comandos como AT + CMGF para modo de
mensagem SMS e AT + CSQ para verificar a qualidade do sinal são
frequentemente.
3. FUNCIONAMENTO E COMUNICAÇÃO
3.1 Como o modulo GSM se conecta à rede?
. Identificação e autenticação: quando um modulo GSM é ligado, ele
envia uma solicitação à rede para obter acesso. Ele se identifica usando
o código IMSI (International Mobile Subscriber Identity) que esta
armazenado no SIM (Subscriber Identity Module) e passa por um
processo de autenticação.
. Sinalização e controle de chamadas: o processo de sinalização
envolve a troca de mensagens entre a estação base, o modulo GSM e
a rede para estabelecer uma chamada. A sinalização é usada para
alocar canais de voz e dados, garantir a qualidade da conexão e manter
a comunicação.
. Transmissão de dado: para dados como SMS, o modulo GSM usa o
protocolo de mensagens curtas (SMSC – Short Message Service
Center). Para dados maiores, como acesso a internet, o modulo pode
usar um GPRS (General Packet Radio Service).
3.2 Tecnologias relacionadas
. GPRS: é uma extensão do GSM que permite transmissão de pacotes
de dados. Ele é para navegação web, envio e recebimento de e-mails e
acesso a serviços de dados em dispositivos moveis.
. EDGE: é uma evolução do GPRS, oferecendo velocidade de dados
mais altas. Com o EDGE, o modulo GSM pode oferecer uma experiência
de navegação mais rápida.
. SMS: o SMS permite o envio de mensagens curtas. O modulo GSM
pode ser programado para enviar e receber essas mensagens de
maneira simples utilizando comandos AT.
4. MÓDULO GSM EM HARDWARE
4.1 Conectividade
. Integração com microcontroladores: o modulo GSM pode ser
conectado a microcontroladores como Arduino ou Raspberry Pi via uma
interface UART ou Serial. O microcontrolador envia comandos AT para
controlar o modulo e pode fazer o uso de bibliotecas especificas para
receber e enviar mensagens SM ou chamadas.
4.2 Alimentação requisitos de energia
. Consumo de energia: o modulo GSM consome uma quantidade
significativa de energia, especialmente durante a transmissão de dados
e chamadas. O consumo de energia pode ser maior quando o modulo
está se conectando a rede ou mantendo uma chamada ativa.
4.3 Modos de operação
. Modo de chamada: quando o modulo está fazendo ou recebendo uma
chamada, ele ativa seu subsistema de áudio e comunicação
. Modo de espera: quando não há atividade, o modulo entra em modo
de espera para economizar energia.
. Modo de transmissão de dados: quando usado para enviar ou
receber dados, como uma mensagem SMS ou dados de internet
(GPRS), o modulo ativa seu canal de dados.
.
