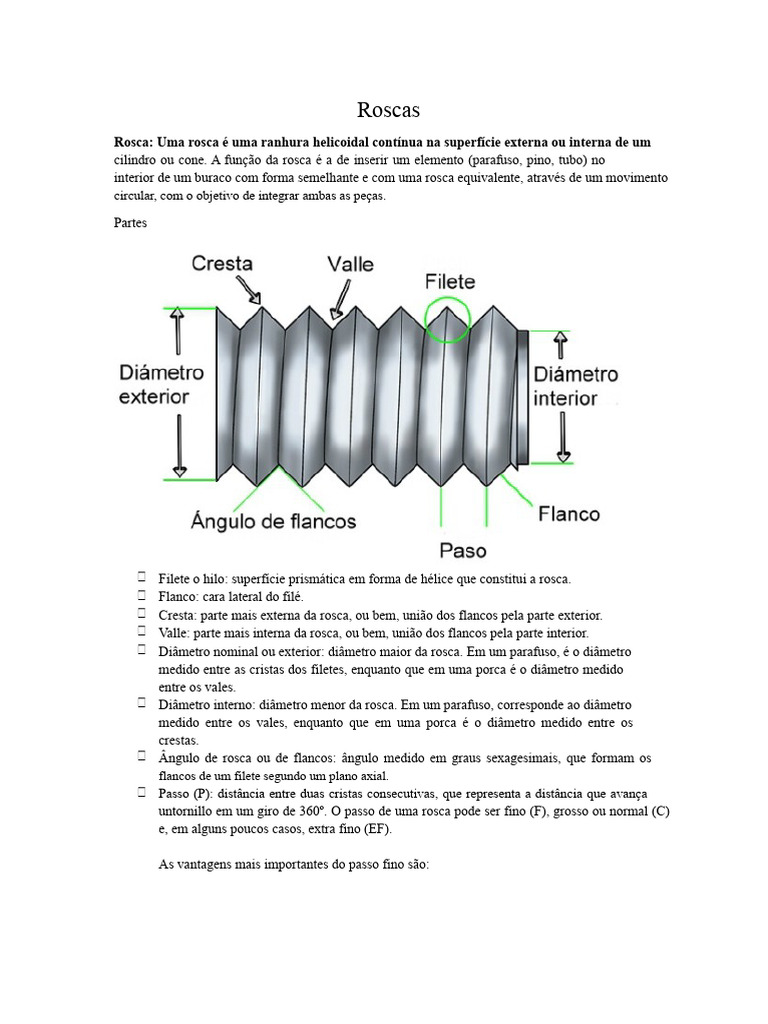

Rosca: Uma rosca é uma ranhura helicoidal contínua na superfície externa ou interna de um
cilindro ou cone. A função da rosca é a de inserir um elemento (parafuso, pino, tubo) no
interior de um buraco com forma semelhante e com uma rosca equivalente, através de um movimento
circular, com o objetivo de integrar ambas as peças.
Partes
Filete o hilo: superfície prismática em forma de hélice que constitui a rosca.
Flanco: cara lateral do filé.
Cresta: parte mais externa da rosca, ou bem, união dos flancos pela parte exterior.
Valle: parte mais interna da rosca, ou bem, união dos flancos pela parte interior.
Diâmetro nominal ou exterior: diâmetro maior da rosca. Em um parafuso, é o diâmetro
medido entre as cristas dos filetes, enquanto que em uma porca é o diâmetro medido
entre os vales.
Diâmetro interno: diâmetro menor da rosca. Em um parafuso, corresponde ao diâmetro
medido entre os vales, enquanto que em uma porca é o diâmetro medido entre os
crestas.
Ângulo de rosca ou de flancos: ângulo medido em graus sexagesimais, que formam os
flancos de um filete segundo um plano axial.
Passo (P): distância entre duas cristas consecutivas, que representa a distância que avança
untornillo em um giro de 360º. O passo de uma rosca pode ser fino (F), grosso ou normal (C)
e, em alguns poucos casos, extra fino (EF).
As vantagens mais importantes do passo fino são:
Maior resistência à tração, porque apresenta uma seção resistente maior
grande.
Tendência mínima a afrouxar por vibrações.
Regulagens mais precisas.
As vantagens do passo grosso são:
Menor sensibilidade aos choques e, geralmente, uma montagem mais simples e
rápido.
Possibilidade de revestimentos de maior espessura devido ao jogo de tolerâncias,
porque os passos são mais largos.
Menor risco de desgarro da rosca.
Avanço (a): distância que percorre um filete em sentido do eixo ao dar uma volta inteira. É
também a distância que percorre o parafuso na porca ao dar uma volta completa. Nas
roscas de uma entrada, o avanço (a) é igual ao passo (P). Nas roscas de várias entradas,
a = P * z, onde z = número de entradas.
Algumas classificações das roscas:
Roscas mais comuns
Roscas de união para uso geral
Rosca métrica ISO
É de design cilíndrico (ou paralelo ou reto) e é formada por um filete helicoidal
em forma de triângulo equilátero com cristas truncadas e vales arredondados. O
O ângulo que formam os flancos do filete é de 60º e o passo, medido em milímetros,
é igual à distância entre os vértices de duas cristas consecutivas.
Se denomina segundo normas ISO 68-1 e ISO 965-1. Se é de passo grosso, se designa
com a letra M seguida do valor do diâmetro nominal em milímetros, por exemplo:
M6
Se for de passo fino, a letra M é seguida do diâmetro nominal em milímetros e o
passo em milímetros, separados pelo signo «x», por exemplo:
M 6×0,25
Se a rosca é à esquerda, adiciona-se "izq". Se for de duas entradas, adiciona-se "2 ent" ou se
es detres, “3 ent”.
A rosca métrica também pode ser usada para unir tubulações, é montada da mesma forma.
roscado cilíndrico e a estanqueidade fica assegurada por uma junta tórrica ou arruela.
Rosca nacional unificada ISO de passo grosso (UNC)
idêntica à rosca métrica ISO em termos de design e ângulo de flancos
diferença que suas dimensões respondem ao sistema imperial.
de acordo com a norma ANSI/ASME B1.1, com as letras UNC precedidas pelo diâmetro
nominal em polegadas e em seguida o passo em fios por polegada, por exemplo:
¼” 20 UNC
uso: roscado em materiais de baixa resistência à tração, tais como fundições, aço
doce e materiais macios, para obter a máxima resistência ao rasgo da rosca.
Rosca nacional unificada ISO de passo fino (UNF)
Diferente pelo passo e pela denominação, muda as siglas de UNC para UNF
Usos gerais, mas é mais resistente à tração e torção do que a UNC e até resiste
o afrouxamento por vibração.
2. Roscas de união para tubulação
Rosca normal britânica para tubulação (BSP) ou rosca “gás”
Derivada da rosca Whitworth original
tene forma de triângulo isósceles e o ângulo que formam os flancos dos filetes
é de 55º.
O lado menor do triângulo é igual ao passo, e as cristas e vales são arredondados.
O diâmetro nominal ou exterior da rosca = polegadas, e o passo = número de fios
conteúdos em uma polegada, pelo que é expresso em fios por polegada.
Uso: em encanamento de baixa pressão, embora não seja recomendado para sistemas
hidráulicos de média e alta pressão.
Tem duas variantes:
Rosca cilíndrica (ou reta ou paralela, BSPP):
. se monta na mesma rosca cilíndrica
. A estanqueidade é garantida por uma junta ou anel de vedação.
. Denomina-se com a letra G seguida do diâmetro nominal do tubo
em polegadas segundo a norma ISO 228-1.
. Exemplo: G 7
Rosca cónica (BSPT):
. se monta no mesmo rosqueado cilíndrico ou cônico.
. a estanqueidade fica assegurada por um recobrimento prévio na
rosca.
. Denomina-se com a letra R seguida do diâmetro nominal do tubo
em polegadas segundo a norma ISO 7-1.
. Exemplo: R 1/8
Rosca nacional estadounidense cônica para tubulação (NPT)
Desenho cônico
Filetes formam ângulo de 60°
Crestas e vallestruncados em 1,8°
Diâmetro em polegadas
Passo em fios por polegada
É montado na mesma rosca cônica e a estanqueidade é garantida por um
revestimento prévio na rosca.
Se designa segundo a norma ANSI B1.20.1 com as letras NPT às quais se antepõe o diâmetro
nominal em polegadas e o número de fios por polegada separados por um hífen.
Exemplo: 1/16" – 27 NPT
Se a rosca é à esquerda, adicionam-se as letras LH
Reparo de roscas
Ferramentas para reparo de roscas
Motivos de reparo das roscas: a corrosão, o desgaste ou um par de aperto muito alto do
tornillo são alguns desses motivos.
O aço refinado é utilizado para conseguir roscas internas de alta qualidade resistentes aos efeitos da
temperatura e de corrosão.
Determinar se a rosca é macho ou fêmea
Qualquer peça roscada macho tem uma rosca externa, enquanto uma peça roscada fêmea
tem uma rosca interna.
Também há muitas conexões e cotovelos que incluem ambos os tipos de roscas.
Determinar se a rosca é cilíndrica ou cônica
A verificação pode ser visual, mas para evitar ambiguidade é realizada: usando a ferramenta
mais adequada é um calibre e o procedimento correto a seguir é o seguinte.
Se trata de uma rosca macho, usamos as mordazas inferiores do calibre para medir o diâmetro.
externo, entre crestas, do primeiro (mais próximo de nós), quarto e último fio de rosca.
Se se trata de uma rosca fêmea, usamos as mordentes superiores do calibra para medir a
diâmetro interno, entre cristas, do primeiro, quarto e último fio de rosca.
Medir o diâmetro da rosca
usamos o calibre para medir o diâmetro externo de uma rosca macho ou o diâmetro interno de
uma rosca fêmea, tendo em conta o seguinte detalhe:
Se a rosca é cilíndrica, medimos qualquer fio de crista a crista.
Se a rosca é cônica, medimos o quarto ou quinto fio de crista a crista.
Medir o passo da rosca
A forma mais conveniente é através do uso de um calibrador ou pente para roscas; ou "conta-fios".
(não confundir 'pente' com a ferramenta de corte que é usada nas rosqueadoras de tubos).
A galga para roscas é uma ferramenta de medição muito simples e econômica, adequada para medir
roscastanto externas como internas. Está construida generalmente em metal e, como vemos na
A figura abaixo apresenta uma série de lâminas que se abrem em leque. Cada lâmina leva impresso
um número e em sua extremidade apresenta uma série de projeções semelhantes a dentes de serra.
Uso da galga
Se deve testar gage por gage até encontrar o que se encaixe perfeitamente e sem folgas com o fio que
está sendo medido.
Se for métrica, o valor será em mm, se for imperial, o valor será em polegadas
Identificação de roscas
Considerações sobre elementos de fixação/parafusos roscados
Perno: um elemento de fixação que é usado juntamente com uma porca.
Parafuso: um elemento de fixação que é introduzido em um objeto roscado e imóvel, por
exemplo, um bloco de cilindros.
Bibliografia
De máquinas e ferramentas. (9 de setembro de 2016). QUAIS SÃO OS DIFERENTES TIPOS
DE ROSCAS E COMO SE CLASSIFICAM? UM GUIA PARA DISTINGUI-LAS E CONHECÊ-LAS.
htps://[Link]/ferramentas-manuais/quais-sao-os-
diferentes-tipos-de-roscas-y-como-se-classifican-una-guia-para-distinguí-las-y-conhecê-las
De máquinas y ferramentas. (4 de novembro de 2011). Tipos de roscas.
htps://[Link]/mecanizado/tipos-de-roscas
Ferramenta para reparação de roscas. Restauradores.
htps://[Link]/images/gestordescarga/58db8d98523915.03852499/
RUKO_reparacao_roscas.pdf
De máquinas e ferramentas.(24 de outubro de 2016). Como medir e identificar o diâmetro
de roscas parafusos pinos y outras variantes?
htps://[Link]/ferramentas-manuais/medicao-
identificação-roscas-pernos-tornillos
