ETEC PROFº.

BASILIDES DE GODOY

ROSCAS

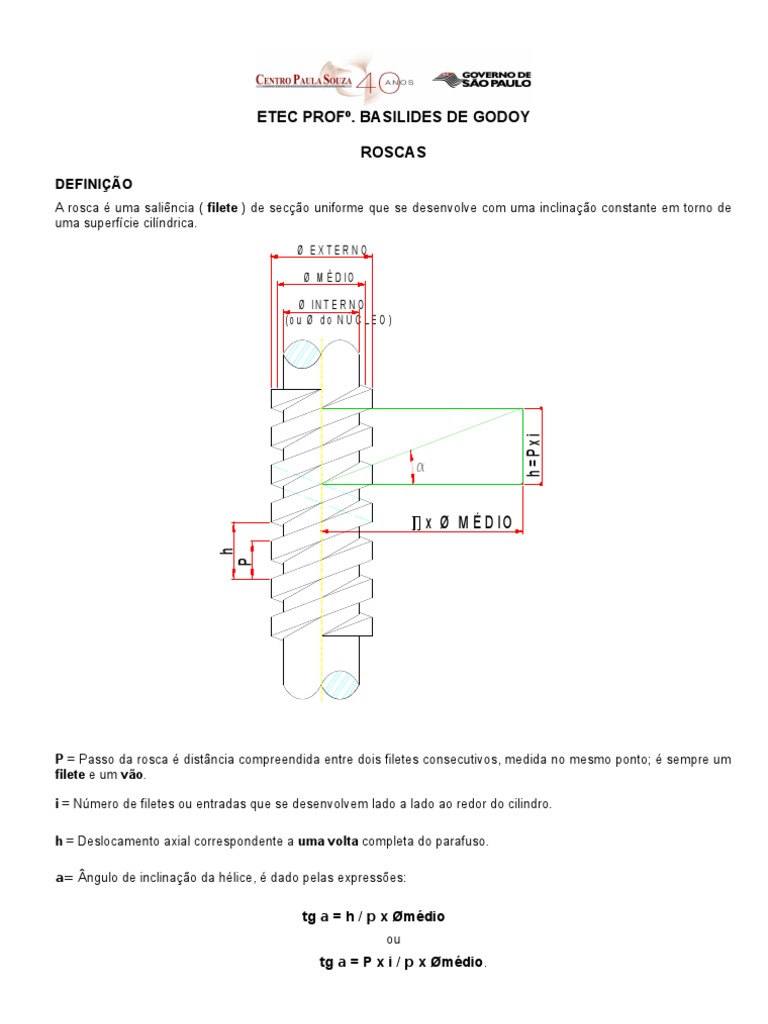

DEFINIÇÃO
A rosca é uma saliência ( filete ) de secção uniforme que se desenvolve com uma inclinação constante em torno de
uma superfície cilíndrica.

Ø EXTERNO

Ø M É D IO

Ø IN T E R N O
(o u Ø d o N Ú C L E O )

h=Pxi
x Ø M É D IO
h
P

P = Passo da rosca é distância compreendida entre dois filetes consecutivos, medida no mesmo ponto; é sempre um
filete e um vão.

i = Número de filetes ou entradas que se desenvolvem lado a lado ao redor do cilindro.

h = Deslocamento axial correspondente a uma volta completa do parafuso.

a= Ângulo de inclinação da hélice, é dado pelas expressões:

tg a = h / p x Ømédio
ou
tg a = P x i / p x Ømédio.

1
ETEC PROFº. BASILIDES DE GODOY

UTILIDADES DA ROSCA
A rosca é um recurso mecânico de grande importância e constante aplicação pois:
- possibilita a união não permanente de peças e a facilidade de desmontá-las, quando necessário.
- possibilita o movimento de avanço de um elemento de máquina, quando há movimento de rotação em uma das
partes do conjunto; uma morsa ou o fuso de um tôrno mecânico são bons exemplos da aplicação do desse
recurso.
Nas figuras abaixo pode-se ver respectivamente a rosca externa de um parafuso e a rosca interna de uma porca,
ambos de filetes quadrados, onde é visível a superfície cilíndrica na qual se desenvolve o filete.

PARAFUSO

PORCA

2
ETEC PROFº. BASILIDES DE GODOY

ROSCA À DIREITA E ROSCA À ESQUERDA


Uma rosca é à direita quando, para que o parafuso entre na porca é necessário dar-lhe o movimento de rotação da
esquerda para a direita, ou no sentido dos ponteiros do relógio (sentido horário).

ROSCAÀDIREITA

Uma rosca é à esquerda quando, para que o parafuso entre na porca é necessário dar-lhe o movimento de rotação
da direita para a esquerda, ou no sentido contrário ao dos ponteiros do relógio (sentido anti-horário).

ROSCAÀESQUERDA

3
ETEC PROFº. BASILIDES DE GODOY

ROSCA DE FILETE SIMPLES


Uma rosca é de filete simples, quando apenas uma saliência (filete) se desenvolve ao redor do núcleo.
Também conhecida como rosca de uma entrada.

R o s c a d e file te s im p le s

ROSCA DE FILETES MÚLTIPLOS ( Duplos, Triplos, etc.)


Uma rosca é de filete duplo (ou triplo), quando duas (ou três) saliências (filetes) se desenvolvem lado a lado ao redor
do núcleo.
Também conhecida como rosca de duas (ou três) entradas.
As roscas de filetes múltiplos tem o ângulo de inclinação da hélice mais acentuado
Comparando os dois tipos os ângulos de inclinação a (no filete simples) e b (no filete duplo), no segundo caso, esse
ângulo é mais acentuado.
Filete 1
Filete 2

1 2 1 2 1

R o s c a d e file te d u p lo

4
ETEC PROFº. BASILIDES DE GODOY

FILETE
O filete ( ou fio) pode apresentar secção transversal de vários tipos, e dá nome as roscas acabando também por
condicionar sua aplicação. Na Mecânica, os perfis mais comuns são:
- Rosca de filete triangular: padrão mundial em parafusos e porcas seriadas de fixação na união de peças.
Ex.: fixação da rodas dos carros, elementos de máquinas, estruturas metálicas, etc.

PARAFUSO

P asso

Ø D int.
Ø d ext.

Ø D ext.
Ø d int.

PORCA

- Rosca de filete quadrado: parafusos que sofrem grandes esforços e choques.


Ex.: prensas e morsas.

PAR AF U S O
Ø D int.

P asso
Ø D ext.
Ø d ext.

Passo
Ø d int.

PORCA

5
ETEC PROFº. BASILIDES DE GODOY

- Rosca de filete trapezoidal: parafusos que transmitem movimento suaves e uniformes.


Ex.: fusos de máquinas.

Ø D int.
P asso

PARAFUSO
Ø d ext.

PORCA Ø D ext.
Ø d int.

- Rosca de filete dente de serra: parafusos que exercem grande esforço num só sentido.
Ex.: macaco mecânico.

Passo
PARAFUSO
Ø D int.
Ø d ext.

Ø D ext.
Ø d int.

PORCA

Passo

6
ETEC PROFº. BASILIDES DE GODOY

- Rosca de filete arredondado ou redondo: parafusos de grandes diâmetros sujeitos a grandes esforços.
Ex.: equipamentos ferroviários.

OBS:
O perfil da rosca de filete arredondado, é também usada em fusos de máquinas-ferramenta do tipo CNC (Comand
Numeric Control) combinando esse uso com a adição de esferas metálicas, preenchendo os espaços dos raios entre
a porca e o parafuso do fuso principal.
Para este tipo de aplicação, tanto o parafuso, como a porca e as esferas que compõem o conjunto são extremamente
resistentes ao atrito, as dimensões possuem grande precisão e as superfícies em contato são retificadas e polidas.
Essas medidas visam permitir uma folga dimensional mínima entre os componentes, garantindo a precisão de
movimentos e possibilidade de maior agilidade nos deslocamentos do sistema.

De construção geométrica semelhante (cilíndrica e perfil curvo) e com uma entrada, há uma variação para a opção do
filete redondo chamada de rosca Edison.
È normalmente utilizada em bases de lâmpadas e fusíveis roscáveis, bem como nas peças fêmeas roscadas dos
correspondentes porta-lâmpadas e porta-fusíveis.

PARAFUSO

Ø D int.
Passo

Ø D ext.
Ø d ext.

Ø d int.

PORCA

IDENTIFICAÇÃO DAS ROSCAS


As roscas não seriadas são geralmente identificadas por:

- tipo de perfil ou filete.


- dimensão (diâmetro da rosca).
- passo (em milímetros ou polegadas).
- quantidade de fios contidos em cada milímetro ou polegada (conforme o caso).
- espessura do filete (rosca grossa ou fina).

As informações acima são básicas e uma identificação criteriosa de uma rosca muitas vezes, pode conter ainda
algumas informações adicionais.

7
ETEC PROFº. BASILIDES DE GODOY

SIMBOLOGIA PARA IDENTIFICAÇÃO DE ROSCAS

Pode apresentar na maioria dos casos a seguinte sequência para sua identificação:

1º) Perfil:

Tr = Trapezoidal.

Rd = Redonda.

S = Dente de Serra.

E = Edison.

OBS:
No caso das roscas de perfil Triangular, essa característica não é citada, já que esse tipo de perfil, é adotado pelos
sistemas internacionais do mundo inteiro como padrão para fabricação seriada de parafusos e porcas, pela
simplicidade e facilidades que essa forma de construção apresenta, sendo que, a principal variação existente dentre
os perfis triangulares diz respeito ao ângulo do perfil do filete que pode ser de 55º ou 60º.

ÂNGULODOPERFIL DA ÂNGULODOPERFIL DA
ROSCATRIANGULAR= 55º ROSCATRIANGULAR= 60º

2º) Diâmetro externo da rosca e o passo (em milímetros ou polegadas).

3º) Número de fios (por milímetro ou fios por polegada).

4º) Espessura do filete (rosca fina ou grossa).

8
ETEC PROFº. BASILIDES DE GODOY

(À direita e com uma entrada):

Exemplos:

Tr 48 x 8 – rosca trapezoidal, diâmetro externo = 48 mm, passo = 8mm.

Rd 40 x 1/8” – rosca redonda, diâmetro externo = 40 mm, passo = 1/8”.

S 70 x 10 – rosca dente de serra, diâmetro externo = 70 mm, passo = 10mm.

Qr 48 x 8 – rosca quadrada, diâmetro externo = 48 mm, passo = 8mm.

E 27 – rosca Edison, diâmetro nominal em mm (dimensões tabeladas).

(À esquerda e com múltiplas entradas):

Exemplos:

Tr 48 x 8 esq ( 2 ent. ) – rosca trapezoidal, diâmetro externo = 48 mm, passo = 8mm, à esquerda,
com 2 entradas.

Rd 40 x 1/8” esq ( 3 ent.) – rosca redonda, diâmetro externo = 40 mm, passo = 1/8”, à esquerda,
com 3 entradas.

Qr 48 x 8 esq ( 2 ent. ) – rosca quadrada, diâmetro externo = 48 mm, passo = 8mm, à esquerda,
com 2 entradas.

S 70 x 10 esq ( 2 ent. ) – rosca dente de serra, diâmetro externo = 70 mm, passo = 10mm, à esquerda,
com 2 entradas.

As informações contidas nesse texto foram compiladas de diversas fontes originais para uso específico em sala de aula, e podem, sem espaço de
tempo determinado ou aviso prévio sofrer alterações, atualizações, acréscimos ou mesmo correções por imprecisões aqui contidas.
( Rev. 1 – Ago 2009 ).
