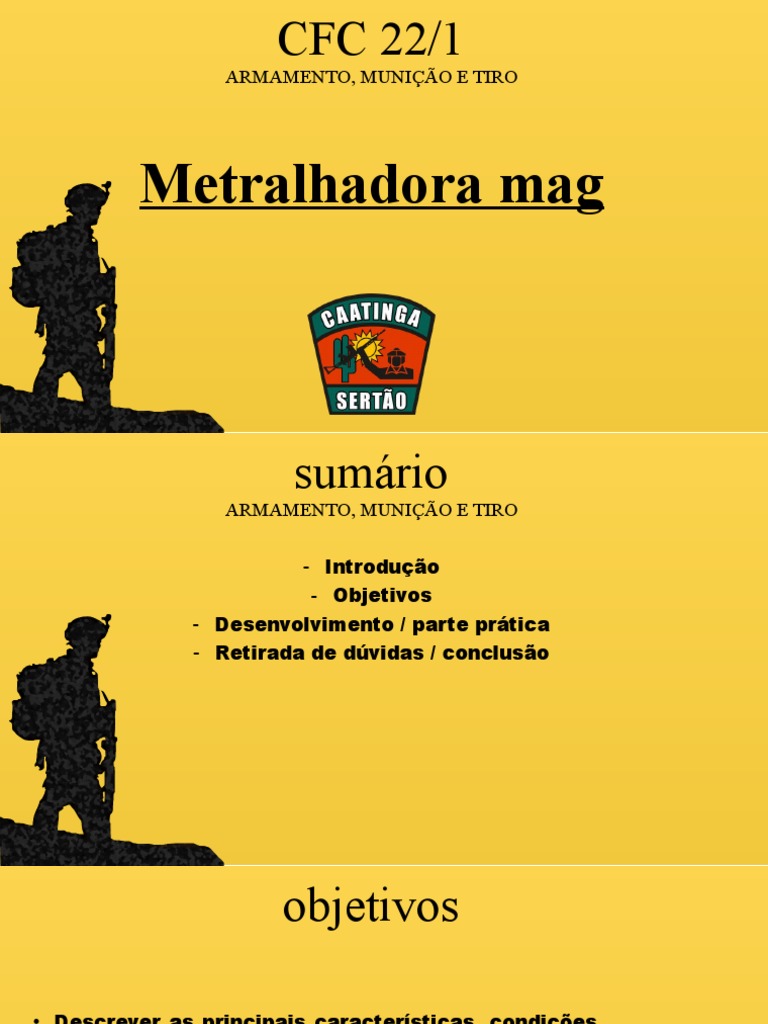

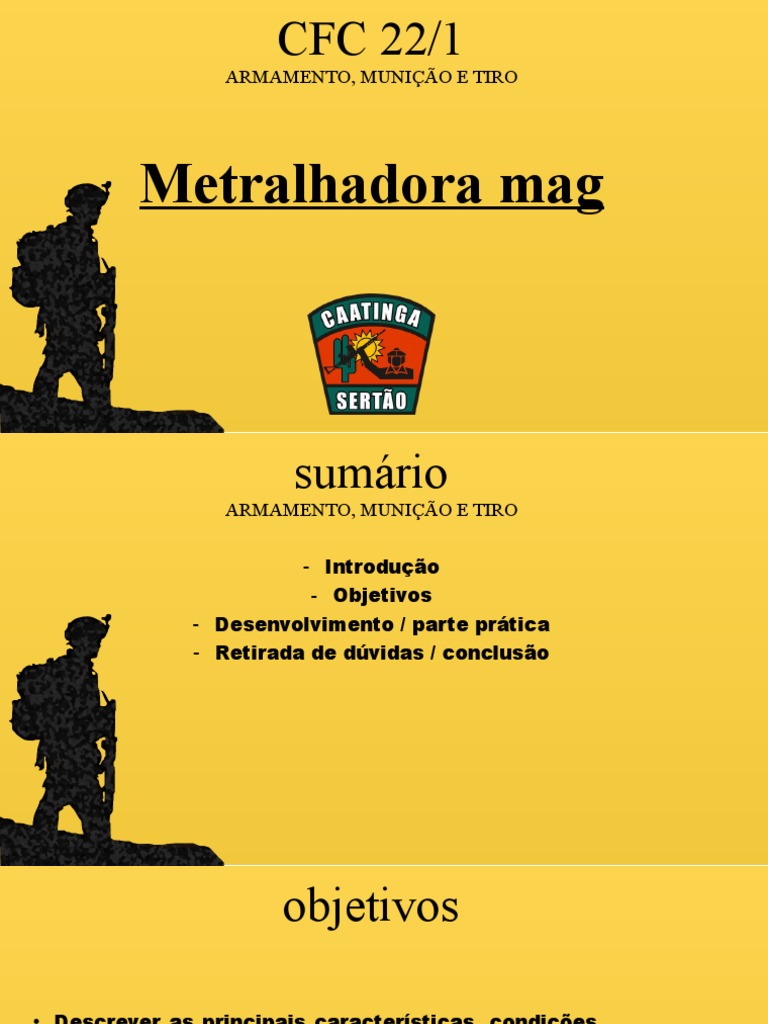

CFC 22/1

ARMAMENTO, MUNIÇÃO E TIRO

Metralhadora mag
 sumário
ARMAMENTO, MUNIÇÃO E TIRO

- Introdução
- Objetivos
- Desenvolvimento / parte prática
- Retirada de dúvidas / conclusão
 objetivos

• Descrever as principais características, condições

de emprego, funcionamento da mag existente na
om

• realizar a desmontagem/montagem em 1º escalão

• Sanar incidentes de tiro

 características

• Grande volume de tiro;

• Velocidade de tiro regulável;
• Peso relativamente reduzido;
• Grande simplicidade de composição;e
• Grande reserva de potência
 características
• Tipo: Portátil
• Emprego: coletivo
• Funcionamento: automático
• Carregamento: retrocarga
• Carregador: fita metálica de elos articuláveis
• Capacidade: 50/fita
 Dados numéricos
• Peso da metralhadora: 10,8 kg
• Peso do reparo: 10,45 kg
• Vel de tiro: 600 – 1000 tiros/min
• Alcance de utilização: 800m (com bipé); 1800m
(com reparo)
• Alcance máx: 3800m
 Desmontagem em 1 escalão
• Antes de rlz a desmontagem, é necessário o
conhecimento das peças do armt:
 Medidas preliminares
Trazer a alavanca de manejo para a retaguarda
Medidas preliminares
Colocar o RTS EM “S”
 Medidas preliminares
Abrir a tampa da caixa da culatra, agindo nos
ferrolhos de travamento
 Medidas preliminares
Abrir a tampa da caixa da culatra, agindo nos
ferrolhos de travamento
 Medidas preliminares
• Levantar a mesa de alimentação e verif. Se a
camara está vazia
 Medidas preliminares

• abaixar mesa de alimentação

• RTS em “f”
• Agir no gatilho
 Sequência da
desmontagem
•Quebra chamas;
•Anel regulador de escape de gases;
•Meias luvas do regulador de gases;
•Regulador de gases;
•Cano;
•Coronha;
•Conjunto recuperador;
•Êmbolo-corrediça-ferrolho-culatra móvel;
•Pino da armação;
•Armação; e
•Caixa da culatra-cilindro de gases-bipé.
Sequência da
desmontagem
Prática
Conclusão/retirada de
dúvida
