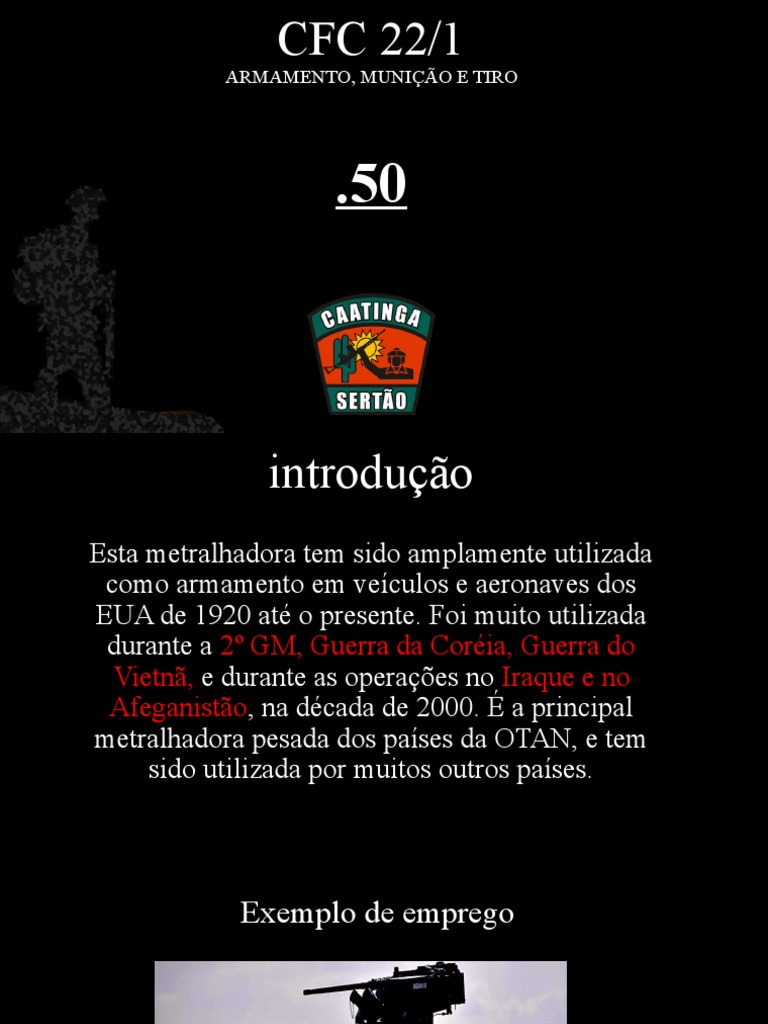

CFC 22/1

ARMAMENTO, MUNIÇÃO E TIRO

.50
 introdução
Esta metralhadora tem sido amplamente utilizada
como armamento em veículos e aeronaves dos
EUA de 1920 até o presente. Foi muito utilizada
durante a 2º GM, Guerra da Coréia, Guerra do
Vietnã, e durante as operações no Iraque e no
Afeganistão, na década de 2000. É a principal
metralhadora pesada dos países da OTAN, e tem
sido utilizada por muitos outros países.
Exemplo de emprego
 Características/ apresentação

A metralhadora .50 M2 é uma arma automática, de

origem americana. Sua missão principal é a defesa
contra aviões, dos comboios e estacionamentos.
Dotadas de reparos terrestres para tiro terrestre e o
tiro antiaéreo e outros reparos do tipo pedestal para
emprego nos diversos tipos de vtr. É, ainda, utilizada
como armamento de aeronaves.
 apresentação

 Apresenta, ainda, a vantagem de poder ser

empregada também contra viaturas blindadas ou
posições sumariamente organizadas, utilizando
munição perfurante.
Indicativo Militar: Mtr .50 M2QCB e Mtr .50 M2HB
 Nomenclatura: Metralhadora .50 M2
 características
Aspectos classificatórios:
Tipo: Não Portátil
Emprego: Coletiva
Principio motor: Utilização direta dos gases
Funcionamento: Utilização do recuo cano-caixeta (curto recuo do
cano)
Carregamento: Retrocarga
Raiamento: 08 (oito) raias à direita
Calibre: 12.7 mm ou 0.50 polegadas
 características
Dados numéricos:
Peso: 70,832 Kg, assim distribuídos aproximadamente:
- Mtr ............ 38,140 Kg
- Cano........... 12,712 Kg
- Reparo........ 19,980 Kg
Velocidade teórica de tiro: 450 a 550 tiros por min.
Velocidade prática de tiro: 75 tiros por min.
Velocidade inicial: 880 m/s.
Alcance máximo: 6.900 m.
Alcance de utilização: 900 m.
 características
Comprimento
Da peça – 1,75 m
Do cano – 1,14 m

Alimentação
Carregador – Tipo fita, de elos metálicos
Capacidade – Indeterminado, normalmente, 100 cartuchos
Vida útil - 15000
Sentido – Horizontal (ambos os lados)
 Acessórios (principais)
. Acessórios de manutenção:
- bolsa de lona;
- almotolia;
- alicate de 6" com corte lateral e mordentes separados;
- chave combinada MG ou M2;
- chave de fenda, cabo isolado, de 3" de lâmina e 3/16"
de ponta;
 Acessórios de tiro
Acessórios de tiro:
- calibrador de tempo;
- calibrador de folga;
- máquina de articular elos M2;
- máquina de articular e desarticular elos M7;
- cofre de munição M17, para 120 cartuchos .50;
 Tipos de munição

1. Car .50 M1 METAL

2. Car .50 Pf M1 PRETO
3. Car .50 Tr M1 VERMELHO
4. Car .50 Tr M2 LARANJA
5. Car .50 Pf Inc M1 ALUMÍNIO
6. Car .50 Pf Inc Tr M1 VERM E ALUMÍNIO
7. Car .50 Ma CROMADOS E PERFURADO
 MEDIDAS
PRELIMINARES
Tecla do retém do ferrolho
• Prender o retém do ferrolho
2 GOLPES DE
SEG
DA CAIXA DA
CULATRA
INSPECIONAR
A CÂMARA
DESPRENDER O
RE´TEM DO
FERROLHO
 RESUMINDO:

Medidas Preliminares:
a)Prender o retém do ferrolho
b)Executar 2 golpes de segurança
c)Abrir a tampa da caixa da culatra
d)Inspecionar a câmara
e)Desprender o retém do ferrolho
Desmontagem de 1º escalãoDESMONTAGEM
a)Retirar o cano EM 1 ESCALÃO
b)Retirar o bloco de fechamento
c)Retirar a mola recuperadora
d)Retirar a alavanca auxiliar de manejo e
seu pino
e)Retirar o ferrolho
f) Retirar o sistema caixeta – armação
 ORDEM DAS
PEÇAS
Terminada a desmontagem as peças deverão estar
disposta, da esquerda para a direita, na seguinte ordem:
- Cano;
- Bloco de fechamento;
- Mola recuperadora e haste guia da mola recuperadora;
- Alavanca de manejo e pino;
- Ferrolho;
- Caixeta; e
- Armação.
 INCIDENTES DE
TIRO
1ª Ação: trazer o ferrolho à retaguarda, soltá-lo e tentar
reiniciar o tiro;

2ª Ação: se continuar o incidente, o atirador deve:

a) Trazer o ferrolho a retaguarda;
b) Abrir a tampa da caixa da culatra
c) Retirar a fita de elos metálicos
d) Verificar se há algum estojo na câmara ou no ferrolho;
e) Levar o ferrolho a frente;
f) Fechar a tampa; e
g) Carregar e reiniciar o tiro.
Conclusão/retirada de
dúvida
