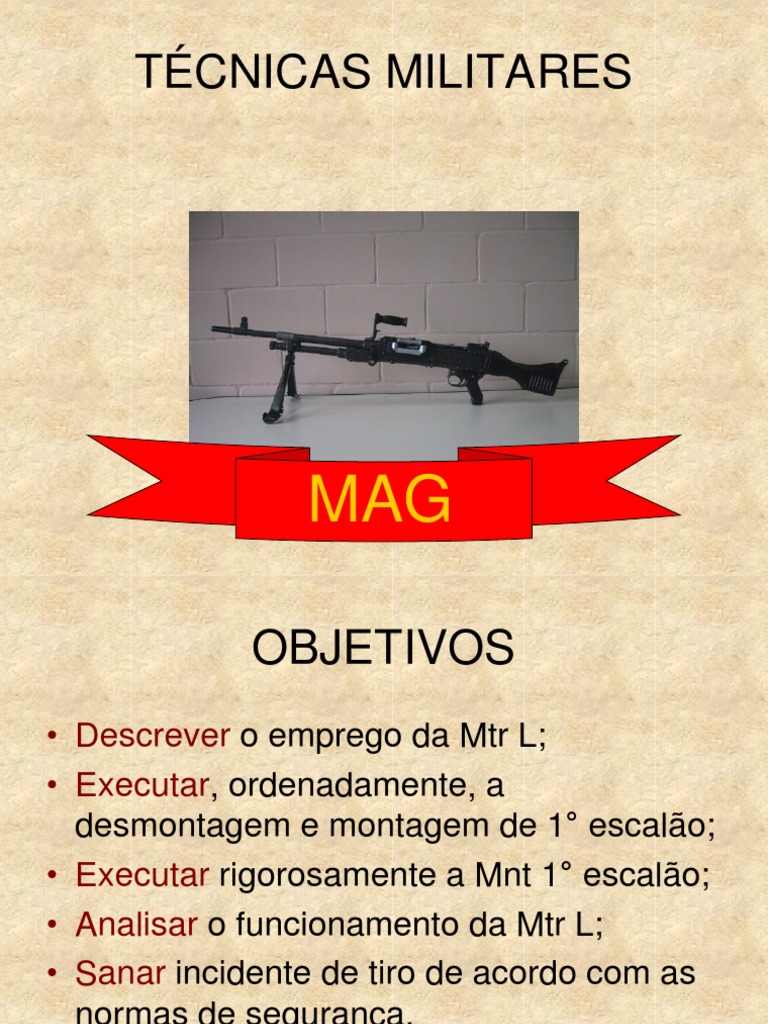

TÉCNICAS MILITARES

MAG
 OBJETIVOS
• Descrever o emprego da Mtr L;
• Executar, ordenadamente, a
desmontagem e montagem de 1° escalão;
• Executar rigorosamente a Mnt 1° escalão;
• Analisar o funcionamento da Mtr L;
• Sanar incidente de tiro de acordo com as
normas de segurança.
 SUMÁRIO
• INTRODUÇÃO
• DESENVOLVIMENTO
– Características e Emprego
– Desmontagem de 1° Escalão
– Montagem de 1° Escalão
– Manutenção de 1° Escalão
– Funcionamento
– Manejo
– Incidentes de Tiro
• CONCLUSÃO
INTRODUÇÃO
 Mtr MAG
• Grande débito de tiro
• Velocidade de tiro regulável
• Grande suavidade de funcionamento
• Peso relativamente reduzido
• Grande simplicidade de composição
• Grande reserva de potência
DESENVOLVIMENTO
 CARACTERÍSTICAS E EMPREGO
Designação

• Indicativo Militar – Mtr 7,62 M971

• Nomenclatura – Metralhadora 7,62 M971
MAG
 CARACTERÍSTICAS E EMPREGO

Classificação
• Tipo – Portátil
• Emprego – Coletiva
• Funcionamento - Automática
 CARACTERÍSTICAS E EMPREGO

Alimentação
• Carregamento – Retrocarga
• Carregador – Fita metálica de elos
articuláveis
• Capacidade – 50 Car por fita, cofres de
50 ou 250 Car
Cofres 50 / 250 Car
 CARACTERÍSTICAS E EMPREGO

Aparelho de pontaria
• Alça de mira – Tipo lâmina basculante
com cursor e visor
graduados de 100 em 100
metros
• Massa de mira – Regulável em altura e
direção
 CARACTERÍSTICAS E EMPREGO

Aparelho de pontaria
 CARACTERÍSTICAS E EMPREGO

Dados Numéricos
• Calibre – 7,62 mm
• Peso da Mtr – 10,8 Kg
• Peso do Reparo – 10,45 Kg
• Vel de Tiro – 600 a 1000 tpm
• Alcance máximo – 3800 m
• Alcance de utilização sobre bipé – 800 m
• Alcance de utilização sobre reparo – 1800 m
 CARACTERÍSTICAS E EMPREGO

Ferramentas e Sobressalentes
• Máquina para carregar elos metálicos
• Reforçador para tiro de festim
• Bandoleira
• Cofres
• Reparo terrestre
• Fita de elos metálicos articuláveis
• Cano reserva
 CARACTERÍSTICAS E EMPREGO

Ferramentas e Sobressalentes
• Estojo de limpeza e acessórios
 CARACTERÍSTICAS E EMPREGO

Emprego

• Pel Inf
• Pel C Mec
• Pel Exploradores
Pel C Mec
 DESMONTAGEM DE 1° ESCALÃO

Identificação Sumária
• Cano / Quebra chamas
• Regulador de gases
• Alavanca de manejo
• Tampa da caixa da culatra
• Mesa de alimentação
• Registro de segurança
• Coronha
• Armação
 Armação

Registro de segurança
Coronha

Alavanca de manejo
Regulador de gases

Tampa da caixa da Mesa de alimentação

culatra

Cano / Quebra chamas

DESMONTAGEM DE 1° ESCALÃO

Medidas Preliminares
1. Abrir a tampa da caixa da culatra
agindo nos ferrolhos de travamento .
2. Trazer a alavanca de manejo a
retaguarda
3. Colocar o registro de segurança em
“S”.
4. Levantar a mesa de alimentação ...
... verificar se a câmara esta vazia,
tátil ...
... e visualmente ...
... abaixar a mesa de alimentação ...
... e fechar a tampa da caixa da culatra.
5. Colocar o registro de segurança em
“F”.
6. Agindo na tecla do gatilho, levar as
peças móveis à frente.
DESMONTAGEM DE 1° ESCALÃO

Ordem das ações

1. Retirar o quebra chamas.
2. Retirar o cano.
3. Desmontar o regulador de gases.
4. Retirar a coronha.
5. Retirar o conjunto recuperador.
6. Retirar o conjunto êmbolo-corrediça-
ferrolho-culatra móvel.
7. Retirar o mecanismo da armação.
 Sequência das peças após a
desmontagem
• Quebra chamas
• Anel regulador de escape de gases
• Meias luvas do regulador de gases
• Regulador de gases
• Cano
• Coronha
• Conjunto recuperador
• Êmbolo-corrediça-ferrolho-culatra móvel
• Eixo da armação
• Armação
• Caixa da culatra-cilindro de gases-bipé
REVISÃO DA NOMENCLATURA

A revisão da nomenclatura será de

extrema importância para o
entendimento do item
FUNCIONAMENTO
Grupos de peças que constituem a MAG
1 3

5
4
 MONTAGEM DE 1° ESCALÃO

A MONTAGEM É EXECUTADA NA
ORDEM INVERSA DA
DESMONTAGEM
 PRÁTICA

Realizar a desmontagem e a
montagem ordenada da Mtr MAG
 MANUTENÇÃO DE 1° ESCALÃO
Importância da manutenção

Operações de 1° Escalão

• Desmontagem de 1° Escalão
• Limpeza da arma
• Montagem de 1° Escalão
 MANUTENÇÃO DE 1° ESCALÃO
Limpeza da arma

• Limpar a alma e a câmara, assegurando-

se que não há obstrução no cano.
• Lubrificar, sem excesso, o mecanismo da
culatra e, em particular, as partes que se
atritam.
• Manter limpo o regulador de gases,
sobretudo a parte exerior (usar o
raspador).
 MANUTENÇÃO DE 1° ESCALÃO
Limpeza da arma

• Manter muito limpas a câmara de saída

dos gases e a cabeça do êmbolo (usar os
raspadores).
• Limpar o interior da caixa da culatra,
especialmente as guias do mecanismo de
fechamento e disparo.
• Se necessário, utilizar querosene.
 MANUTENÇÃO DE 1° ESCALÃO
Limpeza da arma

• Usar o jogo de pequenar hastes para a

limpeza dos seguintes pontos:
– Orifícios de passagem dos gases, no cano.
– Orifícios de passagem dos gases no
regulador e orifícios de escape no bloco do
cilindro de gases.
– Orifícios do cilindro de gases
– Orifícios do anel regulador.
 Acessórios para manutenção

Raspador combinado para

o regulador de gases
 Acessórios para manutenção

Raspador e ferramenta combinada (cilindro

e pistão e desmontagem do extrator)
Acessórios para manutenção

Raspador para o anel regulador

de escape de gases
Acessórios para manutenção

Jogo de hastes
Regulador de gases
Câmara de saída dos gases
Cabeça do êmbolo
 FUNCIONAMENTO
Será dividido em três fases:
• Avanço das peças móveis
• Ação dos gases
• Recuo das peças móveis
Posição inicial da arma:
• Mecanismo da culatra retido pela
armadilha
• Fita de cartuchos introduzida
• Tampa da caixa da culatra fechada
FUNCIONAMENTO

Demonstração
 MANEJO
Fases do manejo:
• ARMAR
• TRAVAR
• ALIMENTAR
• DESTRAVAR
• DISPARAR
 INCIDENTES DE TIRO
1ª Ação Imediata
1º) Manter a arma em posição de tiro.
2º) Engatilhar o mecanismo e assegurar-se que o mesmo
permanece na sua posição posterior.
3º)Colocar o registro de segurança na posição de segurança
“S”.
4º)Abrir a tampa da caixa da culatra e retirar a fita de
alimentação.
5º) Colocar o registro de segurança na posição de fogo “F”
e trabalhar sobre o gatilho para fechar o mecanismo.
6º) Engatilhar novamente o mecanismo.
7º) Recolocar a fita de alimentação, assegurando-se que os
primeiros cartuchos estão corretamente colocados.
8º) Fechar a tampa da caixa da culatra.
9º) Reiniciar o tiro.
 INCIDENTES DE TIRO
2ª Ação Imediata
• Repetir os 06 primeiros itens da 1ª Ação
Imediata.
• Fechar de um ou dois cliques o anel
regulador do escape de gases.
• Reiniciar o tiro.
 INCIDENTES DE TIRO
3ª Ação Imediata
• Repetir os 06 primeiros itens da 1ª Ação
Imediata.
• Trocar o cano.
• Reiniciar o tiro.
 INCIDENTES DE TIRO

Quadro de incidentes de tiro

CONCLUSÃO
