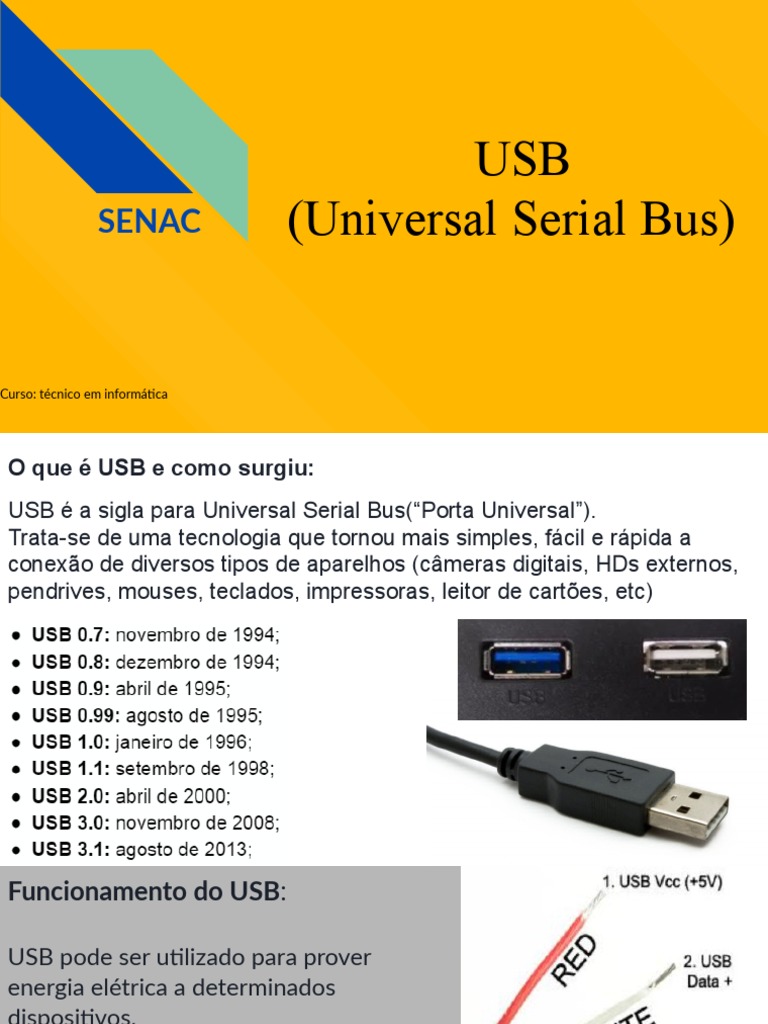

USB

SENAC (Universal Serial Bus)

Curso: técnico em informática

O que é USB e como surgiu:
USB é a sigla para Universal Serial Bus(“Porta Universal”).
Trata-se de uma tecnologia que tornou mais simples, fácil e rápida a
conexão de diversos tipos de aparelhos (câmeras digitais, HDs externos,
pendrives, mouses, teclados, impressoras, leitor de cartões, etc)
Funcionamento do USB:

USB pode ser utilizado para prover

energia elétrica a determinados
dispositivos.
Para que isso seja possível, os cabos USB
contam com pelo menos quatro fios
internos: VBus (VCC), D+, D- e GND.
O VBus é o responsável pela alimentação
elétrica. O D+ e o D- são utilizados na
transmissão de dados ("D" provém de
“data” ou dados). O GND, por sua vez,
atua no controle elétrico, servindo como
Vantagens:

● Padrão de conexão;

● Plug and Play ("Plugar e Usar");

● Alimentação elétrica;

● Conexão de vários aparelhos ao mesmo tempo;

● Ampla compatibilidade;

● Hot-swappable;

● Cabos de até 5 metros

Versões de USBs:

USB 1.0:

● Lançado em 1996.
● Taxa de transferência de dados é de 1,5 Mbit/s em banda
estreita e de 12 Mbit/s na banda larga.(banda estreita
disponibiliza ao usuário acesso à internet em baixas velocidades
e a banda larga passa de 50 mbps)
● A versão 1.1 chegou dois anos depois com correções
relacionadas ao uso de hubs, mas mantendo as velocidades.
● Seu interior é branco, porém não é mais fabricado
USB 2.0:

● Lançado no ano 2000

● A taxa máxima na banda larga é de 480 Mbit/s, cerca de 60 MB/s. As

portas são compatíveis com cabos USB 1.1, mas a velocidade é reduzida
aos 12 Mbit/s do modelo mais antigo.
● A liberação do pagamento da licença de uso da tecnologia para a USB
Implementers Forum, desenvolvedora do USB, motivando as fabricantes a
adotarem o padrão em larga escala.

● Surgiram os plugues e portas mini e micro USB (tipos A e B). Esses

conectores menores permitiram utilizar o USB em dispositivos pequenos,
como celulares e tablets.
● Seu interior pode ser tanto branco quanto preto, sendo o preto
mais o padrão.
USB 3.0:

● Lançado em 2008
● A taxa de transferência recebeu o nome de SuperSpeed, dada à
impressionante velocidade de 5 Gbit/s (ou 625 MB/s, 10 vezes
superior ao do USB 2.0)
● Outro avanço da tecnologia foi a capacidade de enviar e receber
dados ao mesmo tempo, ao contrário da comunicação em única
via das gerações anteriores.
● Para diferenciar o cabo do 2.0, a USB Implementers Forum
recomenda que as fabricantes adotem a cor azul no interior das
conexões USB 3.0 em diante, além de colocar as iniciais SS (de
SuperSpeed).
USB 3.1:

● Lançado em 2013
● Trouxe o dobro de taxa de transferência: 10 Gbit/s. Essa
versão do USB também reduziu a sobrecarga da codificação
de linha para apenas 3%, entre outras melhorias.
● USB-IF decidiu mudar as nomenclaturas. O que era USB 3.0
foi mudado de nome para USB 3.1 Gen 1, o USB 3.1 Gen 1
passou a se chamar USB 3.2 Gen 2.
● USB 3.0 = USB 3.1 Gen 1
● USB 3.1 = USB 3.2 Gen 2
USB 3.2:

● Foi confirmado em 2017, mas só veio a ser anunciado

oficialmente em fevereiro de 2019.
● consegue transferir dados a velocidades de até 20 Gb/s,
utilizando duas conexões de 10 GB/s para atingir a sua
velocidade máxima .

● A compatibilidade permanece porém é limitada a velocidade do

cabo.
● Foi batizado de USB 3.2 Gen 2×2, por usar duas conexões de
10 GB/s
USB 4.0 (USB-C):
● Anunciada em março de 2019, mas apresentada oficialmente no início de
setembro, o padrão 4.0 foi lançado para dispositivos de 2020 adiante.
● Essa versão traz como diferencial a porta USB-C pela primeira vez, dos dois
lados, diferente das versões anteriores. Isso significa que você terá que usar um
adaptador para conectar um cabo USB 4.0 em um periférico externo que tenha
saída USB 3.0 ou posterior.
● A mudança no conector foi necessária para que o novo padrão entregasse uma
velocidade de transmissão de dados tão grande quanto seu concorrente, o
Thunderbolt 3, que também passou a usar conector USB-C a partir de sua
terceira versão.
● Usando como base o projeto da Intel para o Thunderbolt 3, o USB 4.0 com
conector USB-C entrega 40 Gb/s de velocidade de transferência de dados. Você
também pode usar o cabo em todos os dispositivos com porta Thunderbolt 3,
como monitores, baterias portáteis e modems, por exemplo.
Conectores USB

USB-A
Os plugues USB-A são os mais comuns, sendo encontrados, sobretudo nos
pendrives. Com design retangular, traz no interior quatro pinos que realizam a
transferência dos dados.
Esse USB é universal podendo conectar diversos equipa-
mentos, como mouse, teclado, headset, HD externo, etc

USB Mini-A
Os conectores USB Mini-A têm um formato de trapézio, trazendo no interior cinco
pinos de contatos para realizar a transferência dos dados.
Exemplos de equipamentos que usam essa conexão:
HD externo, Mesas de resfriamento de notebook, etc
Micro-A
Os plugues USB Micro-A também trazem cinco pinos de contato. No entanto, são
ainda menores, com design retangular e fino.
Exemplo de equipamentos que usam:
Celulares, tablets, controle de ps4, etc.

USB-B
O USB tipo B original, assim como o tipo A original, possui quatro pinos
internamente. Mas, diferente da outra versão, os contatos não estão enfileirados e
sim dispostos dois de cada lado da sua abertura quadrada.
Usando geralmente em impressoras
Mini-B

No USB Mini-B há cinco contatos para transferência de dados. O conector se parece

com o Mini-A, mas a caixa tem desenho retangular.
Usado no controle do ps3
Micro-B
Com cinco pinos internamente, o plugue Micro-B é o menor dos conectores USB
tipo B. O formato lembra um trapézio, embora na verdade tenha seis lados.
Exemplo de aparelhos que usam:
Celulares mais antigos, tablets, etc

USB-C
Os conectores USB tipo C têm o mesmo tamanho que os Micro-B, mas seu
design é arredondado nas laterais e achatado nas extremidades. Traz 24 pinos
internos, 12 de cada lado. A entrada é simétrica, tornando este plugue mais
fácil de encaixar.
Usando em:
Celulares, carregadores e cabos de carregador, pen-
drives, caixas de som, etc.
Curiosidades:
os cabos USB devem ter, no máximo, 5 metros de comprimento.
Isso é necessário porque, em cabos maiores, o tempo de
transmissão dos dados pode exceder o limite de 1.500
nanossegundos. Quando isso ocorre, a informação é considerada
perdida;

O símbolo do USB foi inspirado no tridente de Netuno e triângulo,

a bolinha e quadrado representam os vários tipos de dispositivos
que ele pode conectar.
