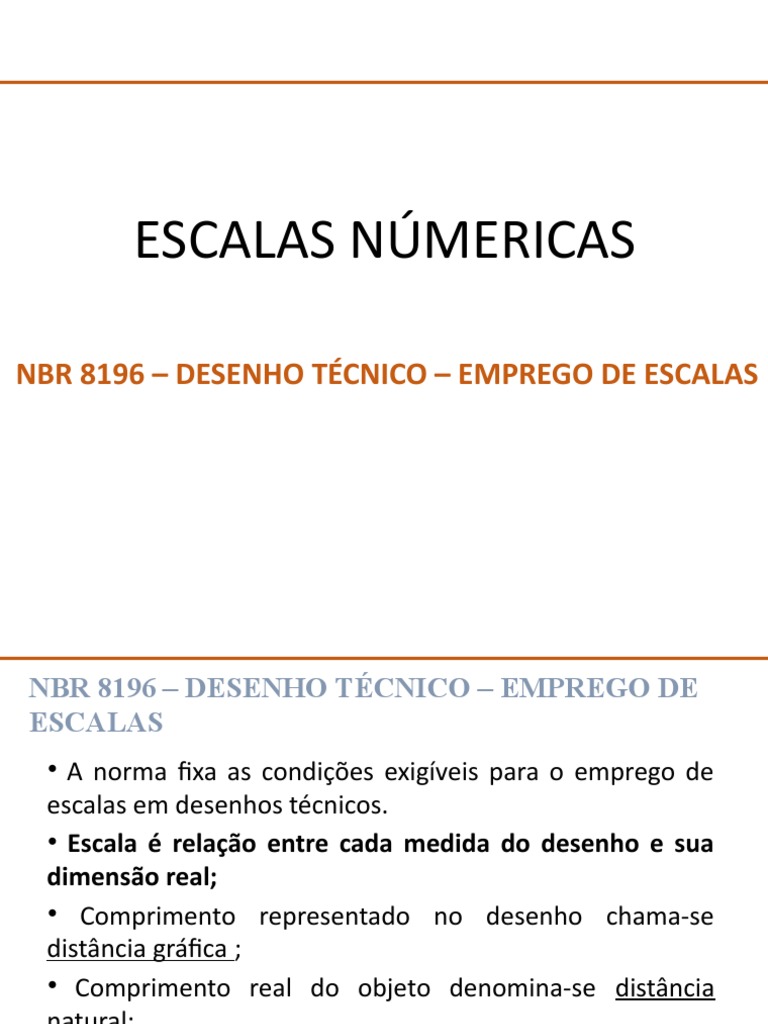

ESCALAS NÚMERICAS

NBR 8196 – DESENHO TÉCNICO – EMPREGO DE ESCALAS

NBR 8196 – DESENHO TÉCNICO – EMPREGO DE
ESCALAS
• A norma fixa as condições exigíveis para o emprego de
escalas em desenhos técnicos.
• Escala é relação entre cada medida do desenho e sua
dimensão real;
• Comprimento representado no desenho chama-se
distância gráfica ;
• Comprimento real do objeto denomina-se distância
natural;
NBR 8196 – DESENHO TÉCNICO – EMPREGO DE
ESCALAS
• Escala = relação entre dimensão do desenho e dimensão
do objeto (real), logo:

1 D
D = dimensão do desenho =
R = dimensão do objeto (real)
1/E = escala E R
NBR 8196 – DESENHO TÉCNICO – EMPREGO DE
ESCALAS
A escala a ser escolhida para um desenho depende :
• da complexidade do objeto ou elemento a ser
representado;
• da finalidade da representação;
Em todos os casos, a escala selecionada deve ser suficiente
para permitir uma interpretação fácil e clara da informação
representada.
NBR 8196 – DESENHO TÉCNICO – EMPREGO DE
ESCALAS
• A escala e o tamanho do objeto ajudam a escolha do formato
da folha de desenho.

ESC: 1/100

ESC: 1/5
NBR 8196 – DESENHO TÉCNICO – EMPREGO DE
ESCALAS
A designação completa de uma escala deve consistir na palavra
“ESCALA” ou “ESC”, seguida da indicação da relação. (exemplo:
ESC. 1/50 ou ESCALA 1:50)

Tipos de escalas:

a) ESCALA 1:1 - escala natural ou real:

• Medidas lineares iguais às do objeto.

o desenho tem as mesmas dimensões do objeto desenhado.

b) Escala de redução: o desenho tem as dimensões menores do
que as dimensões do objeto desenhado.
No caso das edificações, as escalas utilizadas na sua representação são
normalmente escalas de redução, devido a sua grandeza (as dimensões da peça
real são reduzidas para que seja possível representa-la em uma folha de papel).
Exemplo de representação do tipo de escala: 1/10 ou 1:10 (cada unidade do
objeto está dez unidades menor no desenho)

• Medidas lineares reduzidas proporcionalmente.

b) Escala de ampliação: o desenho tem as dimensões maiores do
que as dimensões do objeto desenhado.
Neste caso as dimensões da peça real são ampliadas para representá-la no
desenho. Imagine uma peça com dimensão de alguns milímetros, que para ser
representada e visualizada mais facilmente foi ampliada dez vezes. Neste caso a
representação correta é: 10:1 ou 10/1 (cada dez unidades no desenho
correspondem a uma unidade na peça real).

• Medidas lineares aumentadas proporcionalmente.

• A escala deve ser indicada na legenda da folha de desenho.

• Em desenho técnico, quando for necessário o uso de mais

de uma escala na folha de desenho, além da escala geral,
estas devem estar indicadas junto à identificação do detalhe
ou vista a que se referem. Na legenda (carimbo) deve
constar a escala geral (escala da peça e não a do detalhe).

• Em desenho arquitetônico, se trabalhado várias escalas, na

legenda (carimbo) colocamos o termo “indicada”.
Unidades de medidas decimais

1,00m = 1000mm
1,00m = 100cm
1,00m = 10dm
Logo:
1dm = 10cm
1cm = 10mm

Em arquitetura se trabalha em metro

E em desenho técnico se trabalha em milímetros
Escalímetro nº1 – cada unidade corresponde a 1m (100cm)

Escala 1/20

Escala 1/50
Escalímetro nº1 – Acrescentando 1 zero – cada unidade 10m (1000cm)
Escalímetro nº1 – retirando 1 zero cada unidade vale 0,10m (10cm)

Escala 1/2

Escala 1/5
Emprego das escalas
• As escalas de redução comumente utilizadas são:

• As escalas de ampliação recomendadas pela Norma são:

Breve exercício:
Como usar a régua (graduada em centímetros) para aplicar uma escala
diferente de 1/100?
• Converta a dimensão do objeto real para centímetros
• Aplique a escala desejada
• O resultado é a dimensão em centímetros a ser representada.
Exemplo: Quanto vale em centímetros: 2,5m na escala de 1/50.
2,5 m = 250cm
1/E = D/R => 1/50=D/250 => 250 x 1/50 = D => 250/50 = 5cm
2,5m na escala de 1/50 equivale a 5cm na escala natural (1/1).
EXERCÍCIOS DE FIXAÇÃO:
VERIFICAR ANEXOS NO AVA .
