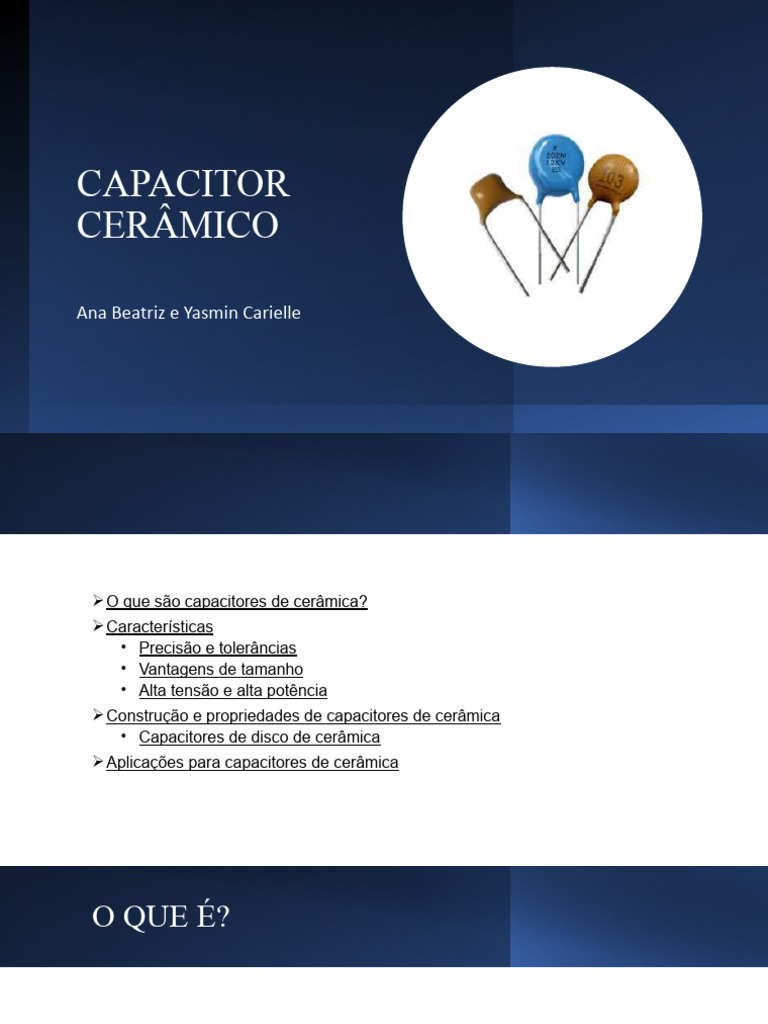

CAPACITOR

CERÂMICO

Ana Beatriz e Yasmin Carielle

 O que são capacitores de cerâmica?
 Características
• Precisão e tolerâncias
• Vantagens de tamanho
• Alta tensão e alta potência
 Construção e propriedades de capacitores de cerâmica
• Capacitores de disco de cerâmica
 Aplicações para capacitores de cerâmica
O QUE É?

• Um capacitor de cerâmica usa um material cerâmico como dielétrico. A cerâmica foi um

dos primeiros materiais a serem utilizados na produção de capacitores, por ser um isolante
conhecido.
 CARACTERÍSTICA: Precisão e tolerâncias.

Os capacitores de cerâmica classe 1 são usados ​

onde são necessárias alta estabilidade e baixas
perdas. Eles são muito precisos e o valor da
capacitância é estável em relação à tensão,
temperatura e frequência aplicadas. A série de
capacitores NP0 possui uma estabilidade térmica
de capacitância de ± 0,54% dentro da faixa de
temperatura total de -55 a +125 ° C. As
tolerâncias do valor nominal da capacitância
podem ser tão baixas quanto 1%.
Os capacitores de classe 2 têm uma alta
capacitância por volume e são usados ​para
aplicações menos sensíveis. Sua estabilidade
térmica é tipicamente ± 15% na faixa de
temperatura operacional e as tolerâncias de valor
nominal são de cerca de 20%.
CARACTERÍSTICA: Vantagens de tamanho

• Para ilustrar esse ponto, o pacote de capacitores cerâmicos multicamadas “0402”

mede apenas 0,4 mm x 0,2 mm. Nesse pacote, existem 500 ou mais camadas de
cerâmica e metal. A espessura cerâmica mínima a partir de 2010 é da ordem de
0,5 mícrons.
CARACTERÍSTICA: Alta tensão e alta potência

• Eles são fisicamente muito maiores do que aqueles usados ​em PCBs e possuem
terminais especializados para conexão segura a uma fonte de alta tensão. Os
capacitores cerâmicos de potência podem ser fabricados para suportar tensões
na faixa de 2kV a 100 kV, com uma potência especificada em muito mais do que
200 volts-amperes.
Construção e propriedades de capacitores de cerâmica:
Capacitores de disco de cerâmica

• Os capacitores de disco de cerâmica são

fabricados revestindo um disco de
cerâmica com contatos de prata nos dois
lados. Para obter capacitâncias maiores,
esses dispositivos podem ser feitos de
várias camadas. Os capacitores de disco
de cerâmica geralmente são componentes
de orifício passante e estão perdendo a
graça devido ao seu tamanho.
Aplicações para capacitores de cerâmica

• Uma aplicação interessante de alta precisão e alta potência é um circuito

ressonante nas estações transmissoras. Os capacitores de alta potência classe 2
são usados ​em fontes de alimentação a laser de alta tensão, disjuntores de
potência, fornos de indução etc. Os capacitores SMD de forma pequena
(montagem em superfície) são frequentemente usados ​em placas de circuito
impresso e aplicativos de alta densidade usam capacitores comparáveis ​aos
tamanho de um grão de areia.
DÚVIDAS?
