DELMAR

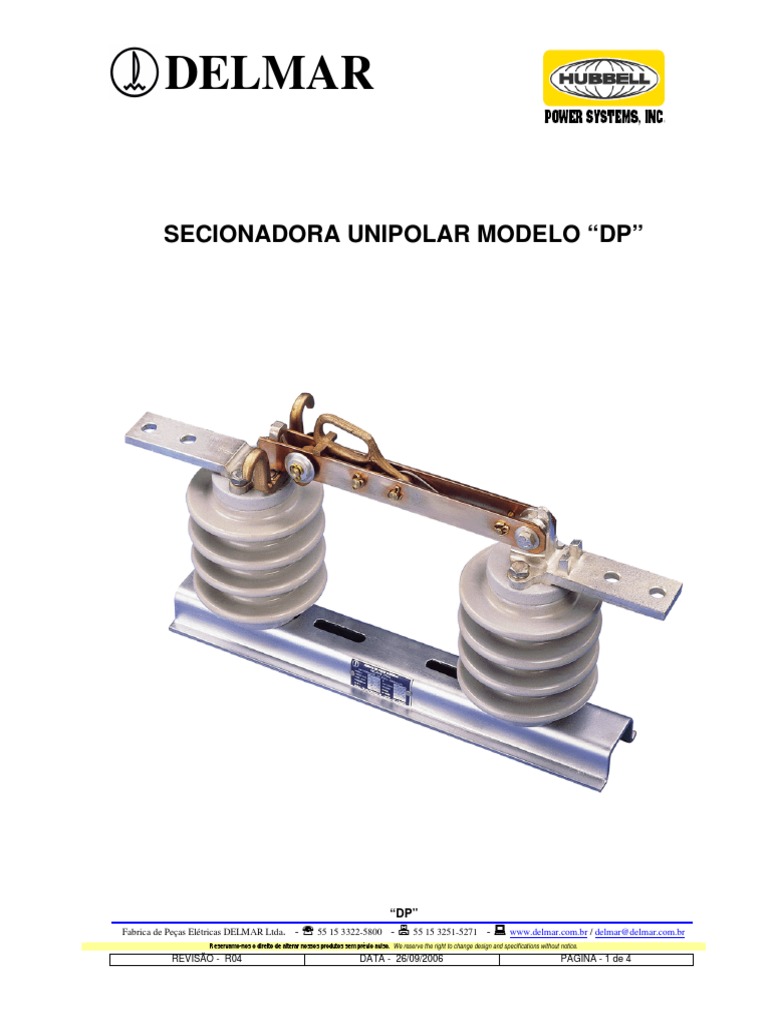

SECIONADORA UNIPOLAR MODELO “DP”

“DP”
Fabrica de Peças Elétricas DELMAR Ltda. - ℡ 55 15 3322-5800 -  55 15 3251-5271 -
www.delmar.com.br / delmar@delmar.com.br
Reservamo-nos o direito de alterar nossos produtos sem prévio aviso. We reserve the right to change design and specifications without notice.
REVISÃO - R04 DATA - 26/09/2006 PAGINA - 1 de 4
 DELMAR

SECIONADOR UNIPOLAR MODELO “DP”

SECIONADOR “DP”

A chave seccionadora modelo “DP” é utilizada em redes de distribuição de energia para manobra
do sistema. É provida de gancho para utilização de ferramenta de abertura em carga.
Projetada conforme normas ABNT/ ANSI / IEC.
Acionamento por vara de manobra.

CARACTERÍSTICAS CONSTRUTIVAS

 Lâminas em cobre eletrolítico de alta condutividade.

 Contatos estanhados.
 Isoladores suporte
 Trava de segurança contra abertura acidental.
 Terminais padrão NEMA.
 Abertura de 90º ou 165º.
 Montagem horizontal ou vertical.
 Base em aço galvanizado a fogo.
 Gancho para utilização de ferramenta de abertura em carga.

“DP”
Fabrica de Peças Elétricas DELMAR Ltda. - ℡ 55 15 3322-5800 -  55 15 3251-5271 -
www.delmar.com.br / delmar@delmar.com.br
Reservamo-nos o direito de alterar nossos produtos sem prévio aviso. We reserve the right to change design and specifications without notice.
REVISÃO - R04 DATA - 26/09/2006 PAGINA - 2 de 4
 DELMAR
1 2 3 Notas:
1 - Contato superior ( Bronze
estanhado).
2 - Limitador de abertura ( 90º ou
165º ).
3 - Contato inferior ( Bronze
estanhado).
4 - Furação padrão NEMA.

A
4

DP CARACTERÍSTICAS e DIMENSÕES

Tensão suportável a
Tensão Corrente NBI Distancia Corrente de
Nominal
Código seco
curto
Dimensões
Máxima ( KV ) Escoamento e sob chuva
( kV ) (A) (KV) (mm) ( KV ) (1 min.) ( KA )
A terra Entre polos 1 s. Crista
A B C

400 DP-15400110 305

15 110 368 45 50 25 63 550 305
630 DP-15630110
400 DP-27400125
27 125 50 55 25 63 700 380 365
630 DP-27630125
480
400 DP-38400150 365
150 60 66 25 63 700 380
630 DP-38630150
38
400 DP-38400170
170 700 70 77 25 63 700 380 405
630 DP-38630170
Nota:
Dimensões em milímetros.
Sem conectores.
Opcionais:
Conectores
Suporte de fixação em cruzeta.
Outras dimensões sob consulta.

“DP”
Fabrica de Peças Elétricas DELMAR Ltda. - ℡ 55 15 3322-5800 -  55 15 3251-5271 -
www.delmar.com.br / delmar@delmar.com.br
Reservamo-nos o direito de alterar nossos produtos sem prévio aviso. We reserve the right to change design and specifications without notice.
REVISÃO - R04 DATA - 26/09/2006 PAGINA - 3 de 4
 DELMAR

SELECIONE AS CONFIGURAÇÕES DISPONIVEIS ABAIXO

DP

FERRAGEM /
H = com ferragem Horizontal
TENSÃO I = com ferragem Inclinado
15 = 15KV N = sem ferragem
27 = 27KV
38 = 38KV

CORRENTE
200 = 200A PARAFUSOS /
400 = 400A A = Todos os parafusos galvanizados
630 = 630A B = Parafusos inox no terminal 02 furos e conector
(qnd tiver)
C = Parafusos inox na chave completa
NBI D = Parafusos cobre no terminal 02 furos e conector
110 = 110KV (qnd tiver)
125 = 125KV E = Parafusos cobre completa
150 = 150KV
170 = 170KV

CONECTOR \
1 = Conector 01
2 = Conector 02
3 = Conector 03
S = S/ conector
P = Parafusos
