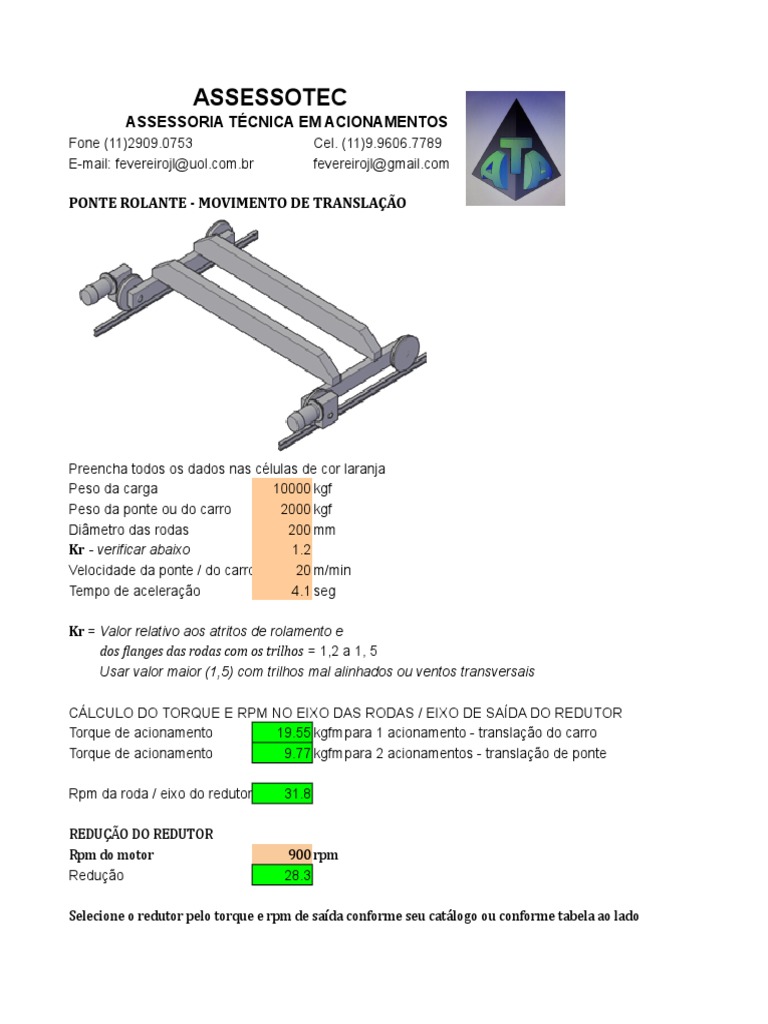

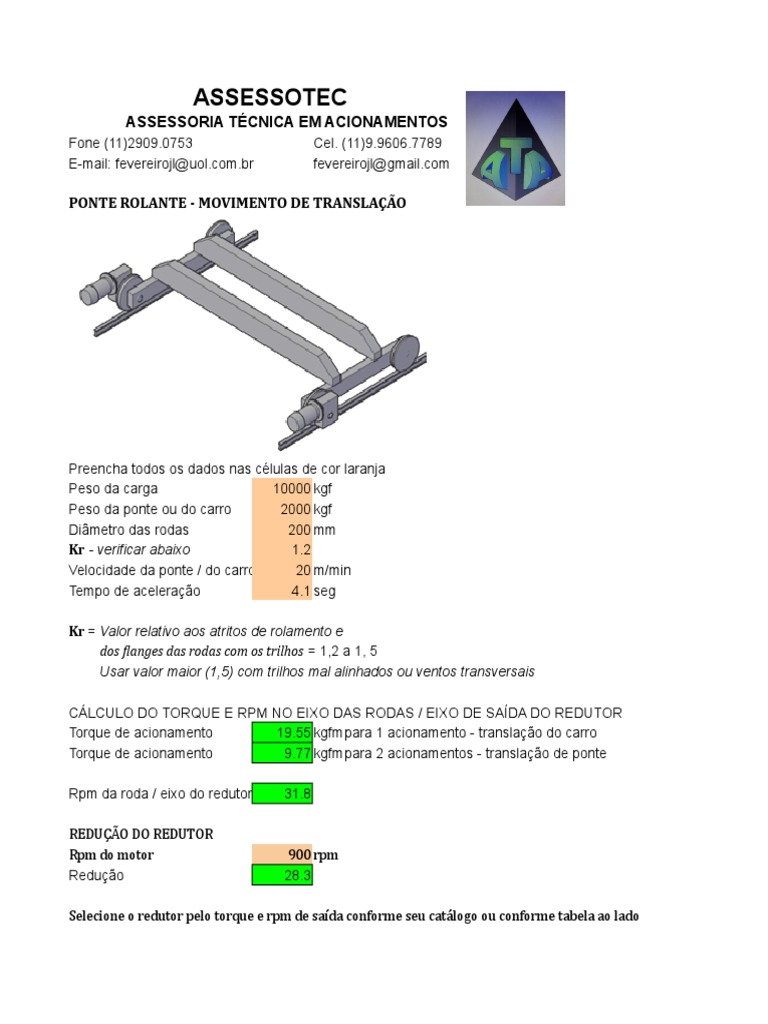

PONTE ROLANTE - MOVIMENTO DE TRANSLAÇÃO

Preencha todos os dados nas células de cor laranja

Peso da carga 10000 kgf
Peso da ponte ou do carro 2000 kgf
Diâmetro das rodas 200 mm
Kr - verificar abaixo 1.2
Velocidade da ponte / do carro 20 m/min
Tempo de aceleração 4.1 seg

Kr = Valor relativo aos atritos de rolamento e

dos flanges das rodas com os trilhos = 1,2 a 1, 5
Usar valor maior (1,5) com trilhos mal alinhados ou ventos transversais

CÁLCULO DO TORQUE E RPM NO EIXO DAS RODAS / EIXO DE SAÍDA DO REDUTOR

Torque de acionamento 19.55 kgfmpara 1 acionamento - translação do carro
Torque de acionamento 9.77 kgfmpara 2 acionamentos - translação de ponte

Rpm da roda / eixo do redutor 31.8

REDUÇÃÃ O DO REDUTOR
Rpm do motor 900 rpm
Redução 28.3

Selecione o redutor pelo torque e rpm de saíída conforme seu cataí logo ou conforme tabela ao lado
Rendimento do redutor 0.8 0,93 para redutores a engrenagens helicoidais
verificar tabela ao lado p/ redutores a rosca s/ fim
CALCULO DA POTÊNCIA DE ACIONAMENT
Potência mínima do motor 1.086 CV para 1 acionamento - translação do carro
0.543 CV para 2 acionamentos - translação de ponte

REDUTORES A ROSCA SEM FIM
