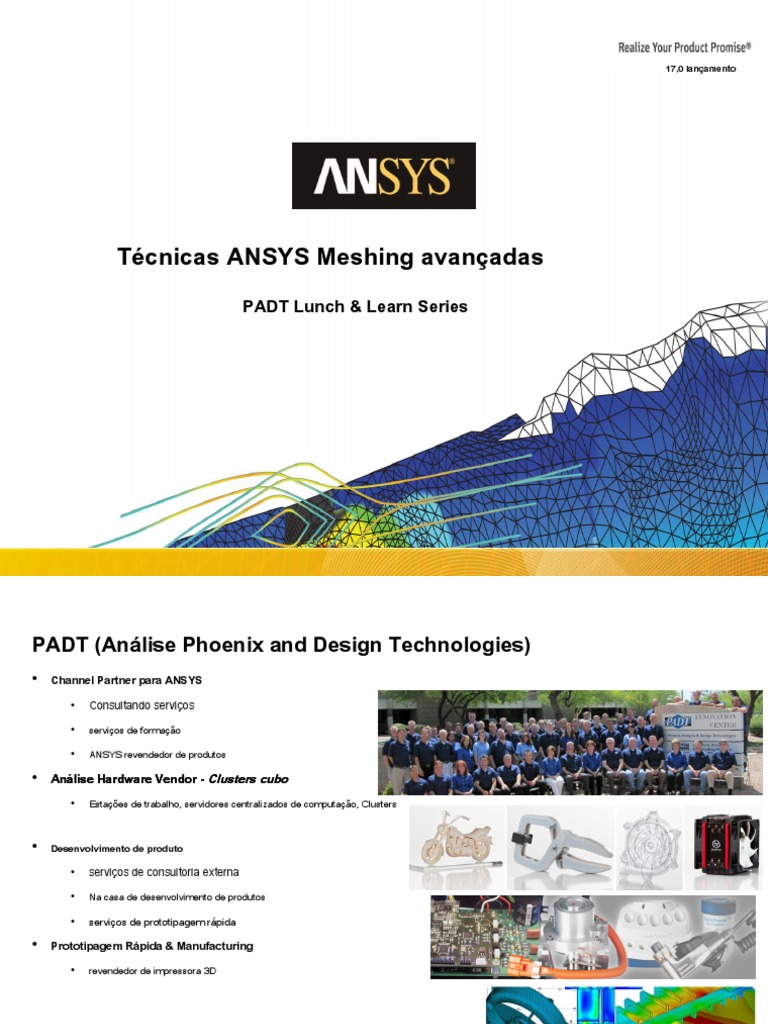

17,0 lançamento

Técnicas ANSYS Meshing avançadas

PADT Lunch & Learn Series
 PADT (Análise Phoenix and Design Technologies)
• Channel Partner para ANSYS

• Consultando serviços

• serviços de formação

• ANSYS revendedor de produtos

• Análise Hardware Vendor - Clusters cubo

• Estações de trabalho, servidores centralizados de computação, Clusters

• Desenvolvimento de produto

• serviços de consultoria externa

• Na casa de desenvolvimento de produtos

• serviços de prototipagem rápida

• Prototipagem Rápida & Manufacturing

• revendedor de impressora 3D

2 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 visão global

• ANSYS Meshing Overview

• Métodos Avançados Tet

• Métodos Avançados Hex

• Métodos Meshing seletivos

• Usando métodos Meshing Globais

• Usando métodos Meshing locais

• Clean Up Tools

• Métricas de qualidade

• Engrenar Dicas e Truques

3 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 O que é ANSYS Meshing

ANSYS engrenagens é um componente de ANSYS Workbench

• plataforma articulada

• Combina e constrói sobre os pontos fortes de ofertas de pré-processamento de ANSYS:

- ICEM CFD, TGrid (fluente de engrenagens), CFX-Mesh, a jogada

Capaz de se adaptar e criar telas para diferentes Física e Solvers

• CFD : Fluente, CFX e POLYFLOW

• Mecânico : Dinâmica explícitos, implícitos

• eletromagnético

Integra-se directamente com outros sistemas WB

4 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Quais são os tipos de elementos

• tetrahedral

• Hexahedral

• Poliédrica (CFD)

5 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Métodos Avançados Tet

6 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Hexaedro vs Tetrahedral Elementos

• Vantagens de tetrahedral sobre hexahedral:

- Mais fácil de malha de geometria mais complexa:

• qualidade da malha é muitas vezes mais fácil de conseguir com tetraédrica (ou poli) mesh

1 a 4 tet hex

Tet malha pode ser facilmente

convertido em malha hexagonal, mas

se a qualidade é ruim,

qual é o ponto?

• Malha transição com malha hexagonal pode ser problemático

tamanho de malha pequeno em furos precisam

de fazer a transição para o tamanho maior em

outros lugares, mas a transição de malha

todos Hex
hexagonal pode ser um problema

Escolher o tipo de elemento de malha adequada irá melhorar a eficiência de geração de malha

7 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Patch de Conformidade contra Independente

8 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Métodos tetraédricos
patch de Conformidade remendo Independent

• Debaixo para cima abordagem: processo de engrenagens • Careca abordagem: processo de engrenagens

• Arestas • Rostos • volume • Volume malha primeiro • projetada sobre a faces e bordas
• Todos os rostos e suas fronteiras está respeitado
(Conformado a) e malha (exceto com tolerância • Faces, arestas e vértices não necessariamente conformado

defeaturing) • Controlado pela tolerância e de definição do âmbito de Seleção Nome,

• Bom para alta qualidade (limpo) geometrias CAD carga ou outro objeto

• limpeza CAD necessário para geometria suja • Bom para (sujo) geometrias brutas de má qualidade-com de
• A calibragem é definido pela global e / ou local controles CAD
• Compatível com a inflação • Método Detalhes conter controles de dimensionamento

• Compatível com a inflação

Para acessá-lo Para acessá-lo

• Method Inserir • Method Inserir

• Definido para tetraedros • Definido para tetraedros
• Definido como patch de Conformidade • Definido como remendo Independent

9 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Método Tetrahedral: comparação Algorithm
conformes Patch: detalhes caputred
Remendo independente: detalhes ignorados

Delaunay malha - taxa de crescimento suave Octree malha. taxa de crescimento aproximado

Geometria com pequenos detalhes

10 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Métodos Avançados Hex

11 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Hexahedral contra Tetrahedral Elements
• Vantagens de hexaedro sobre tetrahedral:

- Menos elementos = Faster tempo de solução com melhor precisão

• Naturalmente anisotrópica: Menos elementos necessários como malha está alinhado

com o física

- Menos elementos para dado número de nós

- 3 conjuntos principalmente paralelas das caras (melhora a precisão da solução)

No entanto, esta assume a geometria é tal que a malha hexagonal é mais

eficiente e que a malha estruturada alinha ao física

12 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Hexahedral malha Tetra malha - 48 000 células

hex Meshing
• contagem de elemento reduzida

- tempo de execução reduzido

• Elementos alinhados na direcção do escoamento

- erro numérico reduzido malha hexa - 19 000 células

Requisitos iniciais
• geometria limpo

• Pode exigir decomposição geométrica

13 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Meshing varredura

seleção de fonte & Target

Automático
• Fonte & alvo rostos automaticamente identificado
Definir o número de
• Requer que o mesher encontrar a direção de varredura
intervalos no
cara (s) lado

• Manual fonte e manual fonte e alvo

• seleção de usuário

• face Fonte colorida em vermelho

• face alvo colorido em azul
• rotatório varredura Caminho de varredu
• Varrer em torno de um eixo
• Requer seleção de ambos - Fonte & alvo

Nota
• Especificando Fonte & Target acelerar entrosamento
Geração de cunhas
& elementos hexagonais

14 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Multizone Meshing

Malha Method & Behavior

• Com base na abordagem de bloqueio (ANSYS ICEM CFD Hexa)

• automaticamente decompõe geometria em blocos

• gera malha hexa estruturado onde bloco de topologia
autorizações
• Restante região preenchida com desestruturado Hexa núcleo
ou Tetra ou Hexa malha dominante
• Seleção src / Trg
• seleção de fonte automática ou manual
• Múltiplo rostos de origem

• Selecione Alvo enfrenta como “Source”

• Compatível com inflação 3D •

Para acessá-lo

• Method Inserir • Definido para Multizone

15 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Método automático

Malha Method & Behavior

• Combinação de Tetrahedron remendo Conformes e Método

varredura

• identifica automaticamente corpos sweepable e cria malha de

varredura
• Todos os organismos não sweepable malha usando
tetraedro método patch Conformal

• Compatível com a inflação

Para acessá-lo
• método padrão
• método de inserção • Definido como Automático

16 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Opções de malha
Parâmetros Meshing Parâmetros
globais Meshing locais

Configurações globais malha Método

- Preferências física - Tet, Hex, Multizone,
- Verificação forma varredura

global de Dimensionamento ferramentas avançadas

Jogo avançadas

- Funções Tamanho - controles de inflação, pitada

- relevância Centro e combinar

inflação mundial colas locais

- Borda, rosto, corpo
Edge, rosto, corpo
Configurações
Estatísticas avançadas
avançadas
- Número de CPUs Layers Editar malha Tools

- movimento nó / merge
Malha Configurações de
- Contate Ferramentas

17 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Métodos globais Meshing

18 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Controles de malha globais

• controles de malha globais são usados ​para fazer

ajuste global na estratégia articulada, que inclui
funções de dimensionamento, inflação, alisamento,
defeaturing, entradas de parâmetros, malha de
montagem ...

• entradas mínimas

- calcula automaticamente tamanhos de elemento global baseada

na entidade geométrica menor

- padrões inteligentes são escolhidos com base na preferência física

• Faz ajustes globais para o nível exigido de

refinamento de malha

• Funções avançadas de tamanho para a resolução de

regiões com curvaturas e proximidade das superfícies
padrões inteligentes!

19 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 defaults
• Cinco opções em “Preferências Física”
- Mecânico, Nonlinear mecânica, Eletromagnetismo, CFD e explícita

• Três opções em “Preferências Solver” quando CFD é selecionado

- Fluente, CFX e Polyflow

• Malha definindo padrões são automaticamente ajustadas para se adequar ao “Física

Preference” e “Preferências Solver”

A preferência Opção não-linear Física

Mecânica foi adicionado em R17.0 e pode
resulta em maior qualidade da malha para
usuários FEA

20 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Dimensionamento: Função Tamanho

• Controla o crescimento e distribuição de malha em regiões importantes de

elevado grau de curvatura ou próximo das superfícies

• Cinco opções:
- adaptativo

- Proximidade e curvatura
- Curvatura
- Proximidade

- Uniforme

• Quando CutCell Meshing está ativo com 'Proximidade' ou 'Proximidade e

curvatura', Proximidade Tamanho controlar as fontes de função é exibida
para especificar as regiões de proximidade entre “Edges”, “Faces” ou “faces
e arestas” no cálculo de Proximidade Função Tamanho (SF)

21 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Numeração: Sizing Exemplos de função

SF: Adaptive SF: Curvatura SF: Proximity

• As bordas são gradeadas com a Global Elemento • Determina os tamanhos de extremidade e vire com • Controla a resolução de malha em regiões de
Tamanho base em curvatura normal Ângulo proximidade no modelo

• Em seguida, as bordas são refinados por • Finer curvatura normal Ângulo cria malha de superfície • Cabe no número especificado de elementos nas aberturas
curvatura e proximidade 2D mais fina estreitas

• No final, correspondente cara e o volume • Transição do tamanho da célula é definida pela Taxa • Maior número de células Através Gap cria malha
da malha é gerado de Crescimento de superfície mais refinado

• Transição do tamanho da célula é definida pela • Transição do tamanho da célula é definida pela Taxa
Transição de Crescimento

22 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

Dimensionamento: Elemento Tamanho

Elemento Tamanho ( só está disponível quando a função de tamanho é definido para

adaptativo )

• tamanho do elemento usado para todo o modelo

- Este tamanho será usado para engrenar todas as bordas, faces e corpos

• O valor padrão baseado na relevância e Initial Semente Tamanho

- O utilizador pode de entrada necessário valor de acordo com as dimensões da geometria

23 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Métodos Meshing locais

24 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 dimensionamento

Recomendado para definir localmente os tamanhos de malha

Você só pode âmbito de dimensionamento para uma geometria tipo de entidade em um momento

• Por exemplo: você pode aplicar dimensionamento para um número de arestas ou um número de rostos, mas não um mix de
arestas e faces

Quatro tipos opção Dimensionamento de

• Elemento Tamanho especifica duração média borda elemento em corpos, faces ou arestas

• Número de divisões especifica o número de elementos na extremidade (s)

• Corpo de Influência especifica tamanho médio elemento dentro de um organismo

• Esfera de influência especifica tamanho médio

elemento dentro da esfera

Entidade / Opção Elemento Tamanho número de divisões no corpo de influência Esfera de Influência

opções de dimensionamento variam vértices X

Arestas X X X Requer um
dependendo do tipo de entidade escolhida sistema de
Rostos X X
coordenadas
corpos X X x Avançada
para a esfera
Função Tamanho em

Configurações globais

deve ser desativado

Apenas Elemento Tipo do tamanho está disponível para CutCell articulada

25 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Dimensionamento: Esfera de Influência

Por Vertex em Corpos

- Disponível com ou sem funções avançadas Tamanho
- Disponível com ou sem funções avançadas Tamanho

- Define o tamanho médio elemento ao redor do vértice

- tamanho elemento constante é aplicada dentro dos limites de
selecionado
uma esfera
- entradas:
- Use sistema de coordenadas para definir o centro da
• raio da esfera e tamanho Elemento esfera
• Centro da esfera é definido por um modelo vértice

26 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Dimensionamento: Corpos de Influência

Corpos de influência (BOI)

- Linhas, superfícies e corpos sólidos podem ser utilizados para refinar a malha

- Acessíveis quando ASF está On

- Não disponível para CutCell articulada

linha Bois

superfície BOI sólido BOI O 'Body of Influence' em si não

será engrenado

sem Bois

27 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Controlo de engrenagens cara
• Forças mapeada / pavimente malhas em superfícies mappable seleccionados

- Cara de engrenagens com um controlo avançado é suportado por

• Varrer, remendo Conformidade, Hexa Dominante

• Quad Dominante e triângulos

• MultiZone
• Uniforme Quad / Tri e uniforme Quad

- RMB em malha e Show / Mappable Faces para exibir todas

as faces mapeáveis
Se a face de engrenagens falhar, o ícone () aparece
adjacente ao objecto correspondente no contorno da árvore.
A malha ainda será criado, mas irá ignorar este controle.

28 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Malha de Controle de rosto: Opções Avançadas Vertex

• Varrer / MultiZone (2D e 3D) suporte para opções avançadas Vertex na malha Rosto

S S

S S

Denotado por S
Ponto

29 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Controle de jogo
• Definir periodicidade sobre faces (3D) ou arestas (2D)

• As duas faces ou arestas devem ser, topologicamente e geometricamente a mesma

• Um controle de jogo só pode ser atribuído a uma face único par / edge

• controles de jogo não são suportados com Pós Inflação Algorithm

• Controle de jogo com tetraedros Independentes patch não suportado ainda

- Dois tipos de controles de jogo disponíveis:

• cíclica e
• Arbitrário

- Não disponível para CutCell articulada

rosto Matching
malha

Se 'Controle Match' falhar, ícone () aparece ao lado do objeto correspondente na árvore de

estrutura de tópicos, no entanto, a malha é criado ignorá-lo

30 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Controle de simetria

• Definir periodicidade malha em faces (3D) ou arestas (2D)

• Faces / bordas pares deve ser, topologicamente e

geometricamente idênticas

• Pode ser atribuído a vários pares face / edge de uma só vez

• Não suportado com

- Assembléia Meshing

- Pós Inflação Algorithm

- Remendar tetraedros Independentes

- Dois tipos de Simetria Controles útil para CFD:

• 'Cíclica' para periodicidade rotacional

• 'Linear periódica' para a periodicidade de translação

rosto Matching
malha

31 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Inflação
Usado para gerar camadas de prisma (como explicado no capítulo configurações Global)

• camada de inflação pode ser aplicado às faces ou organismos que utilizam, respectivamente, arestas ou
faces como o limite

camada inflação cultivadas em limite da borda (vermelho)

camada de inflação cresceu em fronteira face (vermelho)

32 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Contato Malha Jogo

• Conectar malha ao nível malha

• No R17 só funciona com tet malha

• Poderia evitar problemas com a topologia compartilhada

Notas:

• Malha gerada como partes separadas

• Uso Fale Jogo controla para corresponder malha
• Criar Seleção Nomeado para inspecionar malha combinados

• intercalação nó pode ser adicionado como segundo passo para fazer malha

conformada

33 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Nonlinear Adaptive malha

• Nonlinear Adaptive Região

• Permite alterar
a malha durante a fase de solução para melhorar a
precisão, sem incorrer em uma grande quantidade
de penalidades computacionais. A característica
não-linear Adaptive Região é completamente
automático.

• Limitações: Todos os elementos 2D, Só

elementos Linear 3D

34 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Métodos Meshing seletivos

35 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 malha seletiva

O que é articulada seletiva?

• Seletivamente escolhendo corpos e articulada-los de forma incremental

Por articulada seletiva?

• Corpos podem ser de malha individualmente

• Malha semeadura de influências corpos malha corpos vizinhos (usuário tem controle)

• engrenagem automatizado pode ser usado a qualquer momento para malha todos os corpos restantes

• Quando os controles são adicionados, malhas corpo só afetadas requerem remalhagem

• atualização corpo seletiva

• método extensa malha interoperabilidade

36 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 malha seletiva
Engrenando o primeiro tubo, em seguida, o bloco

Meshing local

Claro malhas em corpos individuais

Gerar malhas em corpos individuais
• corpos posteriores irão utilizar a malha de superfície ligados

• Os resultados de engrenagem (tipos celulares) vai depender do fim

engrenamento
• Ajustar / adicionar controles - capaz de Remesh corpo só Engrenando o primeiro bloco, em seguida, o tubo de

afetado

• Escolha um corpo (s)

• Botão direito do mouse

37 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 malha seletiva
Exemplo: cilindro de engrenagens e, em seguida, primeiro bloco

Gravação de Operações de malha

• Use-o para registro a ordem de engrenamento para automatizar o uso

futuro
• Botão direito do mouse malha no

esboço para acessá-lo

• Uma folha de cálculo é gerado

• operações de malha recordes como passos ordenados
• Selecções nomeados são criados automaticamente para cada corpo em

malha para referência na folha de cálculo

• Podemos criar Seleção Nomeado para definir uma ordem

38 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 malha seletiva
Selective Atualização corpo

• Remalhagem únicos corpos que foram alterados

• opção de acesso através de RMB clique em Geometria •

propriedades

• Não : Toda a geometria atualizada, todos os corpos remeshed.

• associativamente : Acomoda para a mudança de topologia
corpo (adicionar / remover) (mais lento)

• Não associativa : Não assume qualquer alteração da topologia

(mais rápido)

Exemplo: alteração
geométrica de bloco

39 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Clean Up Tools

40 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Mesclar Nó & Mover nó
• Mesclar nó : Permite mesclar os nós da malha dentro de uma tolerância especificada, tornando o
conformal malha em todo corpos, peças e montagens. Fundir nó pode ser realizada em, corpos de
chapa, e em linha contínua

• Mover nó : Dinamicamente escolher e arrastar nós ao redor (parcelas de qualidade atualizados em

tempo real)

• Histórico de movimentos é registrada na planilha e permite o “Undo”

Nota : Se você atualizar sua malha

(objeto de malha> Update), o aplicativo
mantém o seu
movimentos na planilha até que a malha está
desmarcada (de zero nós) usando a opção RMB
Limpar dados gerados ou você atualizar dados da
fonte de CAD; Nestes casos todos os movimentos
Nó Mover são perdidos

41 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 malha Connections

• Malha Conexões: permitir-lhe juntar as malhas de corpos de superfície topologicamente

desconectados que podem residir em diferentes partes. Isto é uma alternativa à ligação a
geometria em SpaceClaim ou DM

42 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Partidas de contato

• Partidas de contato: permitir que você para combinar com os nós da malha entre sólidos topologicamente
desconectados dentro de uma tolerância especificada. Eles são uma opção alternativa para imprimir rostos
em SpaceClaim ou DM.

43 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Defeaturing
• Remove pequena geometria apresenta satisfazer as tolerâncias usando Pitada e
/ ou malha com base Defeaturing automática controla, a fim de melhorar a
qualidade da malha.

• Automático malha com base Defeaturing (AMBD) quando ele está 'activada',
apresenta menor do que ou igual ao valor de Defeaturing Tolerância são removidos
automaticamente.

Nota: Defeaturing Tolerância pode ser definido no máximo até Min global Tamanho / 2. Use um valor alto para Min Tamanho global e usar controles de
dimensionamento locais para a definição Tamanhos Min local menor do que esse valor. Defeaturing vão respeitar os tamanhos mínimo e locais irá limpar
apenas as faces / corpos sem controlo local. Essa abordagem é recomendada sobre Topologia Virtual

AMBD Off AMBD On

44 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Pitada
• Para melhorar o controlo de qualidade pitada remove
características pequenas (bordas ou regiões estreitas) no
nível de malha

• A característica pitada é suportada pelos seguintes

métodos de malha:

- Remendo conformando tetraedros

- As varreduras Thin Solid

- Hex articulada Dominante

- Meshing Superfície Quad Dominante

- meshing triângulos de superfície

- Não é suportado para CutCell articulada

45 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Pitada
• controlo pitada remove pequenas características automaticamente ou manualmente a nível malha

- lascas
- extremidades curtas

- afiadas Angles

• O recurso pitada funciona em vértices e arestas única

• A característica pitada é suportada pelos seguintes métodos de malha:
- Remendo conformando tetraedros

- As varreduras Thin Solid

- Hex articulada Dominante

- articulada superfície Quad Dominante

- meshing triângulos de superfície antes depois de antes depois de

• Não suportado por

- CutCell

- remendo Independent

- Multizone & Varredura Geral

Vertex-Vertex Borda-Edge

46 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Diagnóstico: Fechar vértices ( Novo em R17.0 )

● Fechar Vértices: Verifica vértices que são muito próximas umas das outras:

- A escala pode ser ajustada dependendo tamanhos modelo

47 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Topologia Virtual

Quando usar?
sem VT com VT
• Para fundir-se uma série de pequenos (ligado) enfrenta / bordas

• Para simplificar pequenas características no modelo

• Para simplificar a abstracção de carga para análise mecânica

• Para criar divisões de borda para um melhor controlo do controlo de malha

de superfície

células virtuais modificar topologia

• modelo CAD original permanece inalterado

• Nova geometria facetada é criado com topologia virtual

restrições
• Limitado a superfícies “evolutivas”

• Faces virtuais não podem formar uma região fechada

automaticamente manualmente

48 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Topologia Virtual
Em alguns casos, pode ser desejável modificar a topologia

para permitir a aplicação de algum efeito desejado (por

exemplo, malha de controlo, carga, suporte, ...):

• rosto Split em vértices

• dividir Borda

• Adicionar um vértice duro

49 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Métricas de qualidade

50 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Impacto da malha Qualidade

Boa malha de qualidade significa que ...

• critérios de qualidade malha estão dentro da faixa correta

- qualidade Orthogonal ...

• Mesh é válido para a física estudada

- Camada limite …
• Solução é grade independente

• detalhes geométricos importantes são bem capturado

malha de má qualidade pode causar

• dificuldades de convergência

• A inscrição Bad física

• solução difusa

Usuário deve ...

• Verifique os critérios de qualidade e melhorar a grade se necessário

• Pense sobre as configurações de modelo e solver antes de gerar a grade

• Execute malha estudo paramétrico, adaptação de malha ...

51 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Malha Estatísticas e malha Metrics
Displays malha de informações para nós e elementos

Lista de critérios de qualidade para o Metric malha

• Selecione os critérios exigidos para obter detalhes de qualidade

• Ele mostra mínimo, máximo, média e desvio padrão

Diferentes física e diferentes solucionadores têm diferentes requisitos para a qualidade da malha

métricas de malha disponíveis no ANSYS Meshing incluem:

- elemento de qualidade

- Proporção da tela

- Ração Jacobean

- Fator de empenamento

- Desvio paralelo
- Máxima Canto Ângulo
- assimetria

- Qualidade Orthogonal

Para Multi-Partes do Corpo, vá para o corpo correspondente na árvore Esboço para obter suas
estatísticas de malha separados por peça / body

52 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 elemento de qualidade

• Elemento de qualidade:
• métrica de qualidade de composição que varia entre 0 e 1

• Proporção entre o volume à raiz quadrada do cubo da soma do quadrado da borda

comprimentos para os elementos 3D

• quad 2D / elementos tri:

0 1
Pior Perfeito

• elementos de tijolos 3D:

53 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Proporção da tela
2-D:
• relação comprimento / altura: Ax / Ay
1 ∞
Perfeito Pior
3-D
• proporção de área

• relação do raio de círculo circunscrito / inscrito

Ay

Ax
Limitação para alguns solucionadores iterativos

• A <10 ... 100

• (CFX: <1000)

relação de aspecto grande são aceitos onde não existe

forte gradiente transversal (camada limite
... )

54 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Rácio Jacobian

• Rácio Jacobian = • ••••

• ••••

•• 1 •• 1
•• ••
• Onde • • = det ( • •) em locais de amostragem e • • = •• 2 •• 2
em 2D

•• ••

• Rácio Jacobian ≥ 1

- E se • •••• e • •••• têm sinais opostos, em seguida

a proporção Jacobiana = -100 e é inaceitável

1 ∞
Perfeito Pior

55 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 assimetria
• Assimetria: 0 - 1

• Dois métodos para determinar assimetria: celular óptimo (equilátero)

- Equilátero desvio de volume:

•
tamanho de célula tamanho celular óptimo

- assimetria =
tamanho celular óptimo

- Aplica-se apenas para triângulos e tetraedros

célula real
- Normalizado desvio angular:
• max Circumsphere
•• •• • •• •
- assimetria = Max
• , •
• min
max
• 180 •• ee
• E min e •

- Onde θ • é o rosto / célula equiângulo (60 para tets e tri de, e 90 para quadriláteros e
Hexas)

- Aplica-se a todas as formas celulares e rosto

0 1
- Usado para hexa, prismas e pirâmides Perfeito Pior

56 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Qualidade Orthogonal no celular No rosto

UMA 1
UMA 1
Orthogonal Qualidade (OQ) Derivado
c1
c2 e1
f1
diretamente da discretização solver
e2
Fluente f2
f3 e3
UMA 2 UMA 2
• Para uma célula é o mínimo de: c3

A •f ii A •c ii UMA 3
UMA 3
A|| | f ii | A|| |c ii |

computada para cada rosto i Para o rosto ele é calculado

A •e ii

como o mínimo de A|| |e ii | calculado para cada aresta Eu

Onde Ai é o vector normal de face e fi é um vector a partir do centro de gravidade da célula para o centróide de
que rosto, e ci é um vector a partir do centro de gravidade da célula para o centróide da célula adjacente, onde ei é
o vector a partir do centro de gravidade da cara para o centróide da borda

Nos limites e paredes internas ci é ignorada nos cálculos de OQ

0 1
Pior Perfeito

57 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Suavidade

Xadrezes em solver

• Volume Mudança no Fluente Recomendação:

Bom: 1,0 <σ <
- in disponível Adaptar / Volume
1,5 Fair: 1,5 <σ <
- 3D: σ i = V Eu / V nb

2.5 Pobre: ​σ> 5 ... 20

• Factor de expansão em CFX

- Verificado durante a importação malha

- Rácio de maior para o menor volumes de elementos que

cercam um nó

58 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 CFD malha Qualidade

Malha recomendações de qualidade

valores de assimetria baixos Orthogonal qualidade ou altos não são recomendados

Geralmente tentar manter um mínimo de qualidade ortogonal> 0,1 ou assimetria máxima <0,95. No entanto, estes valores
pode ser diferente, dependendo da física e a localização da célula

relatórios fluentes volumes celulares negativas Se a malha contém células degeneradas

assimetria Espectro de métricas de malha

Qualidade Orthogonal Espectro de métricas de malha

59 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Verificação Forma mecânica
mecânica padrão

- Linear, modal, stress e análise térmica

agressivo mecânica

- Grande deformação e análise não linear

Nonlinear mecânica

- análise não-linear

60 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Fatores que Afetam a Qualidade

problemas de geometria
limpeza de geometria em SpaceClaim
• borda pequena
ou
• Lacunas
topologia virtual & pitada no Meshing
• Ângulo agudo

parâmetros de malha
• Função de dimensionamento On / Off

• tamanho Min muito grande

Malha a mudança de definição
• parâmetros de inflação

- Altura total
- ângulo máximo

• dimensionamento difícil

métodos de geração de malha

• conformada penso ou emplastro de tetra independente

• Varrer ou Multizone
Malha a mudança de definição

• Cutcell

61 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Opção de Apresentação: Cor pelo qualidade

• Displays de malha cor de métricas de qualidade

• Opções para sondar qualidade ou mostrar min / max

• banda Contour pode ser ajustada

Valores Localizar mínimo contornos de

sonda ou máximo valor exibição de

Elemento malha

62 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Malha Metric Graph
• Exibe gráfico de malha Métricas para a distribuição elemento de
qualidade

• Diferentes tipos de elementos são plotados com diferentes

barras de cor

• Pode ser acessado através da barra de menu utilizando o

botão Metric Graph

• Axis intervalo pode ser ajustado com o botão de controle

(detalhes próximo slide)

• Clique em bares para ver elementos correspondentes na

janela gráfica
- Use para ajudar a localizar elementos de má qualidade

63 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Malha Controls Metric Gráfico
• Elementos no eixo Y pode ser desenhada com dois métodos;

- Número de Elementos

- Percentagem de Volume / Area

• Opções para alterar o intervalo de cada eixo

• Especificar que tipos elemento para incluir no gráfico

- Tet4 = 4 Nó linear Tetrahedron

- Hex8 = 8 Nó linear Hexaedro
- Wed6 = 6 Nó linear cunha (Prism)
- Pyr5 = 5 Nó Pyramid Linear
- Quad4 = 4 Nó Quadrilátera lineares
- Tri3 = 3 Nó Triângulo linear
• TE10, Hex20, Wed15, Pyr13, Quad8 & Tri6 elementos não-lineares

Para mais informações sobre as diferentes métricas de malha por favor consulte o módulo 05: Malha Qualidade

64 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Grade Estudo Dependência

• Solução prazo com

várias malhas x8

• Nota: Para todos os ensaios, o

computado Y + é válido para a
DP 0 DP 3
função de parede (primeira célula
não na zona laminar)

2%

65 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Grade Estudo Dependência

• Opção 1: Executar Estudo Convergência em resultado de

interesse

• Opção 2: Configurar estudo convergência por

parametrização dimensionamento malha

66 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Parametrização seu modelo
e malha

67 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Seleções nomeados

• Criar Seleções nomeado para todas as superfícies que têm uma

carga ou de suporte aplicadas

• Criar Seleções nomeados para todas as superfícies / organismos que

têm uma configuração de malha aplicada

• Atribuir cargas, condições de contorno e as configurações de

malha para Seleções nomeados

68 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Parametrizar o seu Modelo

• Geometria

• Características do material

• Malha

• cargas

• Resultados

• Snippets de comando

• UDF de

69 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Dicas e truques

70 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Dicas e truques

• Extensões de Lei:

• FE Informações 17,0: Localiza nós e elementos de IDs

• Meshing iterativo 17,0: iterado configurações de malha e

relatórios melhores malha

• Malha Configurações de 17,0: Exportação malha configurações para reutilização

em outro projeto

• Workbench Poly Meshing para Fluente 17.0: Criar Fluente engrenar

malhas poliédricas na interface bancada articulada.

• Não-lineares Diagnóstico: Identificar e mostrar elementos altamente distorcidos

após a falha solver

71 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential

 Questões?

72 © 2016 ANSYS, Inc. 17 de abril, 2017 ANSYS Confidential
